都市計画担当者は、住宅地域における土地不足と不動産価格の高騰に直面するとき、屋外配電ネットワークの信頼性を損なうことなく設置面積を最小にできる変電所構成はどれでしょうか?と尋ねます。 Lugao Power Co., Ltd. は、当社の米国型変電所ソリューションでこれに答えます。このソリューションは、変圧器、高電圧、低電圧セクションという特徴的な 3 つのコンパートメント設計で設計されており、ヨーロッパ型の同等品の体積の約 3 分の 1 から 5 分の 1 を占める完全密閉型の油入変圧器ユニットを備えており、スペースに制約のある都市配電用の究極のソリューションとなっています。
アメリカ産とアメリカ産のどちらを選ぶかヨーロッパ型変電所
認定されたボックス型変電所のサプライヤーを評価する際、エンジニアリング調達チームはよく次のような質問をします。配電ネットワークに米国または欧州の設計標準を指定する必要がありますか?その答えは、利用可能な敷地面積、地域の電力網の好み、設置環境によって異なります。
アメリカ型の変電所は、変圧器、高圧、低圧セクションの 3 つの区画からなる特徴的な設計を特徴としており、変圧器区画には通常、完全に密閉された油浸ユニットが使用されています。この設計はコンパクトな設置面積を重視しており、同等の容量を持つ欧州タイプのユニットの約 1/3 ～ 1/5 の体積を提供します。容積が削減されているため、住宅地、都市部の流通ネットワーク、土地代が法外に高いスペースに制約のある庭での屋外設置に特に適しています。
サービスへのアクセスを優先する部屋ベースのヨーロッパの設計とは異なり、アメリカ型の構成は密度を考慮して最適化されています。密閉タンク設計により、広大なメンテナンス通路が不要になり、道路脇の端、小さな公共施設、または住宅敷地内などの限られたスペースに設置できます。このスペース効率は、開発業者や公益事業者にとって、土地取得コストの大幅な節約に直接つながります。
鹿皓 はどのようにしてコンパクトな筐体内での誘電の完全性を保証しますか?
アメリカ型の変電所は、大幅に減じられた容積内で、雷サージ、開閉過電圧、および継続的な負荷誘発熱応力に耐える必要があります。鹿皓
コンパクトな設計には優れた熱管理が必要です。全負荷時の温度上昇 (高圧巻線で約 45.1 K、低電圧巻線で約 52.9 K) は、一貫して IEEE 規定の制限内に収まっています。エンクロージャの設計には、重要なコンポーネントから積極的に熱を逃がす最適化された換気経路と放熱面が組み込まれており、密閉タンク環境で紙の断熱材を劣化させ、オイルの老化を促進する局所的なホットスポットを防ぎます。
どのような構造保護と環境保護が統合されていますか?
天候、粉塵、偶発的な衝撃にさらされるコンパクトな変電所の筐体は、環境悪化に対する最初の防御として機能します。 Lugao アメリカン タイプの変電所は IP44 の保護等級を達成しており、固体粒子の侵入や水の飛沫に対して効果的な耐性を備えているため、風雨にさらされるオープンヤードの設置に最適です。ハウジングは、防食表面処理を施した耐食性鋼で作られており、極端な周囲温度、高湿度、腐食性の沿岸大気にも耐え、数十年間の使用にわたって構造の完全性を保証します。
完全に密閉された変圧器コンパートメントは、さらなる環境保護層を提供します。コンサベータタンクやシリカゲルブリーザーを必要とする従来のオイル充填ユニットとは異なり、Lugao のアメリカンタイプユニットは湿気の侵入やオイルの酸化を防ぐ完全密閉設計を特徴としており、ブリーザーの交換やオイルの補充に伴うメンテナンスが不要です。
鹿皓 はコンパクトな設計における短絡耐性をどのように検証しますか?
配電ネットワークでは必然的に故障電流が発生します。変電所が内部の変形やバスバーの損傷なしにこれらの事象に耐えられるかどうかは、交渉の余地がありません。 Lugao American Type 変電所は短絡耐性がテストされており、定格例には高電圧側の 20 kA RMS が含まれており、テスト後の検査でバスバー接続部の完全性と構造変形がないことが確認されています。コンパクトで剛性の高いタンク構造は、電磁力によってたわむ可能性のある内部スパンを最小限に抑えることで機械的強度を実際に強化し、最も厳しい障害条件下でも当社の変電所がシステムの安定性を維持できることをプロジェクト エンジニアに保証します。
鹿皓 はどのような容量、電圧、構成オプションを提供できますか?

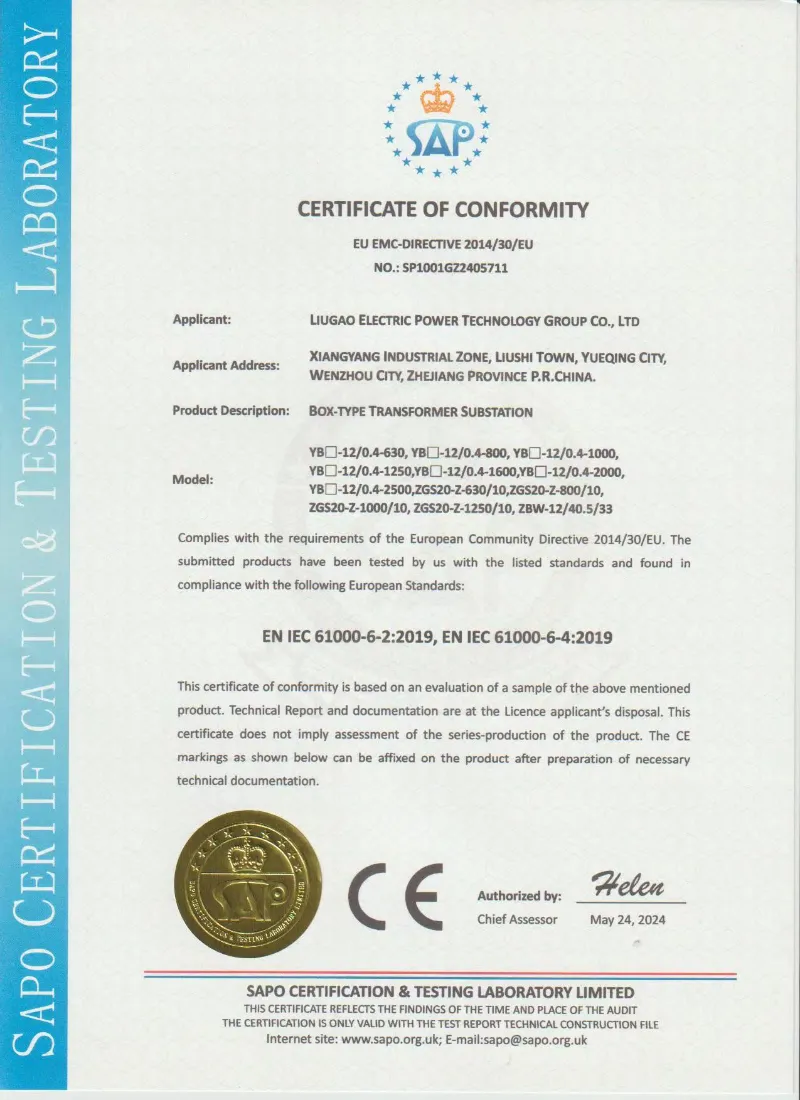

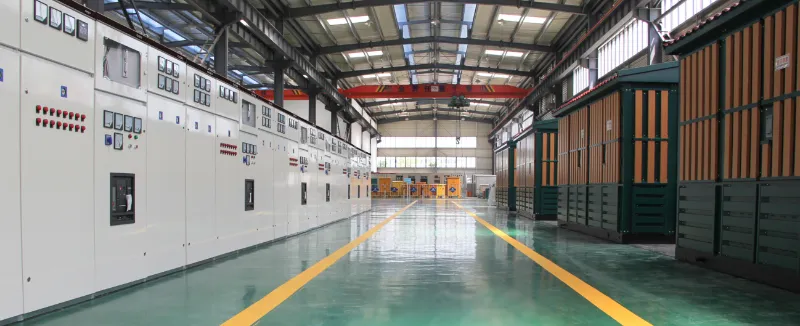

鹿皓 の ISO9001 および SGS 認定の生産ワークショップは、専門的な組立ラインとフルパワーのテストベイを備え、ANSI、IEEE、GB、CE、および CCC の国際規格に厳密に従ってアメリカン タイプの変電所を製造し、費用のかかるサイトの変更を必要とせずに直接プラグ アンド プレイの導入をサポートします。
電圧クラスと容量範囲
30kV / 35kV アメリカ型変電所： 堅牢な短絡耐性と低い部分放電レベルを備えた中電圧変電を必要とする公共配電変電所、風力発電所の集電システム、および重工業地帯向けに設計されています。屋外設置に最適化されたコンパクトな3コンパートメントレイアウトが特徴です。24kV (20kV) スマート/コンパクトボックス変電所 ：HV 側と LV 側の両方にインテリジェント モジュールを搭載し、ステート グリッド オートメーション アプリケーションのリモート制御、センシング、シグナリング、調整を可能にします。都市部の高層ビル、住宅、都市インフラに適しています。11kV / 10kV配電変電所： 複合商業施設、住宅コミュニティ、地方の電化プロジェクトに最適です。波形タンク設計または乾式変圧器オプションを備えているため、コンサベータのメンテナンス要件が不要になり、過酷な屋外環境でも信頼性の高い動作が保証されます。
変圧器および開閉装置のオプション
鹿皓 は、特定のプロジェクト要件に合わせて柔軟な内部構成を提供します。
· 変圧器のタイプ: 完全密閉油入
· 高電圧開閉装置: ロード スイッチまたは真空サーキット ブレーカー構成を備えた XGN15、HXGN17、または KYN28A キャビネットは、リング ネットワーク、ターミナル、またはデュアル電源モードをサポートします。
· 低電圧配電: 入力、出力、無効補償機能を備えた GGD、GCS、または MNS スイッチギヤで、パネル タイプまたはキャビネット取り付け構造をサポートします。
スペースに制約のある都市部に理想的なアメリカンタイプの変電所を選択するには?
床面積が豊富な従来の変電所の場合は、従来の建物タイプの設置が引き続き可能です。しかし、都市部の住宅コミュニティ、混雑した商業地区、沿道施設では、スペースを最適化したソリューションが必要です。アメリカ型の変電所は、コンパクトな容積（ヨーロッパ型の同等の変電所の 3 分の 1 ～ 5 分の 1）を備えており、土地コストが法外に高いこれらの用途に特に適しています。 Lugao は、カスタマイズされた設置面積の最適化を提供し、高密度開閉装置と統合変圧器設計を利用することで全体的な接地面積の要件を削減します。設置面積が削減されたため、既存のインフラストラクチャを中断することなく、小規模な公共施設、住宅敷地内、または道路沿いに設置することができます。
当社の生産ラインをご覧くださいビデオ
鹿皓 の American Type Substation の優れた製造を直接体験してください。
