実績と品質を誇る電源トランスメーカー

電圧変動、雷サージ、および継続的な過負荷状態により、配電ネットワークでは巻線の変形や早期の絶縁不良が頻繁に発生します。中国を拠点とする変圧器の専門工場として操業している Lugao Power Co., Ltd. は、精密に巻かれた銅巻線、高度なコアアニーリング技術、および耐久性の高い油浸絶縁システムを通じて、これらの伝送の脆弱性を解消しています。 2016 年以来、当社の ISO9001 および SGS 認定の製造施設は、極度の系統障害を吸収する堅牢な昇圧ユニットおよび降圧ユニットを提供し、安定した電圧調整と長期的な電気的信頼性を公共変電所や産業プラントに提供してきました。

高電圧電源変圧器の性能を支配する電気的および機械的力は何ですか?

中電圧変換のみを処理する標準的な配電変圧器とは異なり、電力変圧器ソリューションは 2 つの相反する要求に対処する必要があります。つまり、発電機の出力電圧を送電レベルまで昇圧するか、高電圧、大容量の電力を配電レベルまで降圧すると同時に、送電網故障時に発生する巨大な電磁力と短絡電流サージに耐える必要があります。



従来の巻線構造は、半径方向の電磁力が持続すると変形したり、さらには崩壊したりする傾向があり、突然の巻線間短絡や致命的な故障を引き起こす可能性があります。当社のカスタム設計ユニットは、最適化されたコアクランプシステム、高強度絶縁ボード、および剛性タンク構造を備えています。この設計は、軸方向と半径方向の電磁力の完全な分離を実現し、巻線の変位と過度のホットスポット温度の上昇を効果的に防ぎます。この最適化された機械設計のおかげで、鹿皓の電源変圧器長期連続の高負荷伝送条件下で最大 28% の耐用年数延長を実現します。

コア冶金と巻線技術はホットスポットと絶縁体の劣化をどのように防ぐのでしょうか?

認定された電力変圧器サプライヤーを監査する場合、ユーティリティ エンジニアリング チームは、コア材料の選択、巻線技術、および統合された絶縁の調整に焦点を当てる必要があります。長時間の伝送中の周期的な負荷変動は、コア接合部や巻線導体に局所的な過熱を容易に引き起こし、オイルの劣化、紙の絶縁脆化、および不可逆的な絶縁破壊をさらに加速させます。

Lugao はどのようなカスタマイズされた電圧、容量、冷却スタイルを提供できますか?

Lugao Power Co., Ltd. は、プロ仕様のコア切断ライン、巻線機、真空乾燥オーブン、フルパワーのテストベイを備えた、ISO9001 および SGS 認定の生産工場を所有しています。すべての製品は、IEC、GB、CE、CCC の国際規格に厳密に従って製造されており、元の変電所のレイアウトを変更することなく、直接プラグアンドプレイでの交換をサポートしています。

電圧クラスと容量範囲

Lugao は、さまざまな伝送レベルと配電ネットワーク要件に適合する複数の電力変圧器電圧クラスを開発しています。

· 132kV / 110kV 昇圧/降圧電源変圧器:大規模な電力送電を必要とする大規模な変電所、発電所の送電網接続システム、重工業地帯向けに設計されています。 ONANまたはONAF冷却による堅牢な油入タンク構造を採用しており、優れた短絡耐量と極めて低い部分放電レベル（≦5pC）を特長としており、ブッシュやタップ切換器の点検・メンテナンスが容易です。

· 33kV / 35kV 電力変圧器:中規模の工業プラント、風力発電所の集電変電所、キャンパスの配電ネットワークに適しています。高効率とコンパクトな設置面積のバランスを保ち、柔軟な冷却オプションと、グリッド電圧の変動に対応するカスタマイズ可能な電圧タップを提供します。

· 11kV 配電変圧器:複合商業施設、住宅コミュニティ、地方の電化プロジェクトに最適です。波形のオイルタンク設計によりオイルコンサベータが不要となり、メンテナンス頻度が軽減され、過酷な屋外環境でも確実に動作します。

冷却方法のオプション

すべての Lugao 変圧器ユニットは、現場の条件に基づいて熱性能を最適化する柔軟な冷却構成を提供します。

· ONAN (オイル ナチュラル エアー ナチュラル):自然対流による冷却 - 周囲条件が良好な中程度の負荷のアプリケーションに最適です。

· ONAF (石油天然空軍):強制空冷ファンにより自然オイル循環を強化し、連続過負荷容量を約 30% 増加させます。

· OFAF (石油強制空軍):強制空気熱交換器を使用した強制オイル循環を導入し、要求の厳しい環境での大容量電力変圧器の設置で最大限の熱放散を可能にします。

スペースに制約のある変電所に最適な電力変圧器構成を選択するにはどうすればよいですか?

電源トランス選択では、サイトスペースの制約、負荷増加の予測、送電網の障害レベルの要件を包括的に考慮する必要があります。豊富な床面積を持つ従来の大規模変電所の場合は、外部ラジエーターを備えた従来の三相油入ユニットが推奨されるソリューションです。均一な電磁応力分布に対応し、メンテナンス担当者は隣接する機器の電源を切ることなく、ブッシングやタップチェンジャーを簡単に検査できます。



都市の地下変電所やコンパクトな GIS (ガス絶縁変電所) の設置には、放熱パネルを統合した薄型設計の方が適しています。 Lugao は、カスタマイズされた設置面積の最適化を提供し、一貫した電力処理能力と冷却効率を維持しながら、全体の床面積要件を最大 15% 削減し、現代の都市送電網の拡張需要に対応します。

長期運転時の油温上昇や部分放電サージをどう解決するか？

Lugao 変圧器に使用されるコンポーネントは、過度の油温上昇と制御されていない部分放電 (PD) という 2 つの一般的な動作上の問題に効果的に対処します。高電圧ストレスや連続負荷電流に長時間さらされると、銅損失と鉄損が大幅に発生し、絶縁油の絶縁耐力の低下や巻線間絶縁の劣化につながります。これにより、部分放電とガスの蓄積が引き起こされ、壊滅的なフラッシュオーバー事故が発生する可能性があります。

当社独自の内蔵熱油循環および真空乾燥プロセスと高効率ラジエーターバンクを組み合わせて、絶縁油を継続的に循環させて冷却します。 24 時間の連続全負荷運転中 (周囲温度 ≤ 40°C)、トップオイル温度を 75°C 以下に安定して制御し、巻紙絶縁に対する完全な誘電保護を維持し、内部ガス平衡を安定させ、ホットスポットの蓄積によって引き起こされる局所的な放電とオイルの分解を回避します。

当社の生産ラインをご覧くださいビデオ

Lugao の優れた電力変圧器製造を直接体験してください:[ここをクリックして、YouTube で完全な製造ツアーをご覧ください]

関連製品を探す

· [10KV アモルファス合金乾式変圧器] — エネルギー効率の高い屋内配電アプリケーションに最適です。

· [33kV 35kV 油入変圧器] — 産業および再生可能プロジェクト向けの堅牢な中電圧ソリューション。

· [132kV 110kV 50MVA 125MVA 油入変圧器] — 公共送電ネットワーク用の大容量バックボーン。

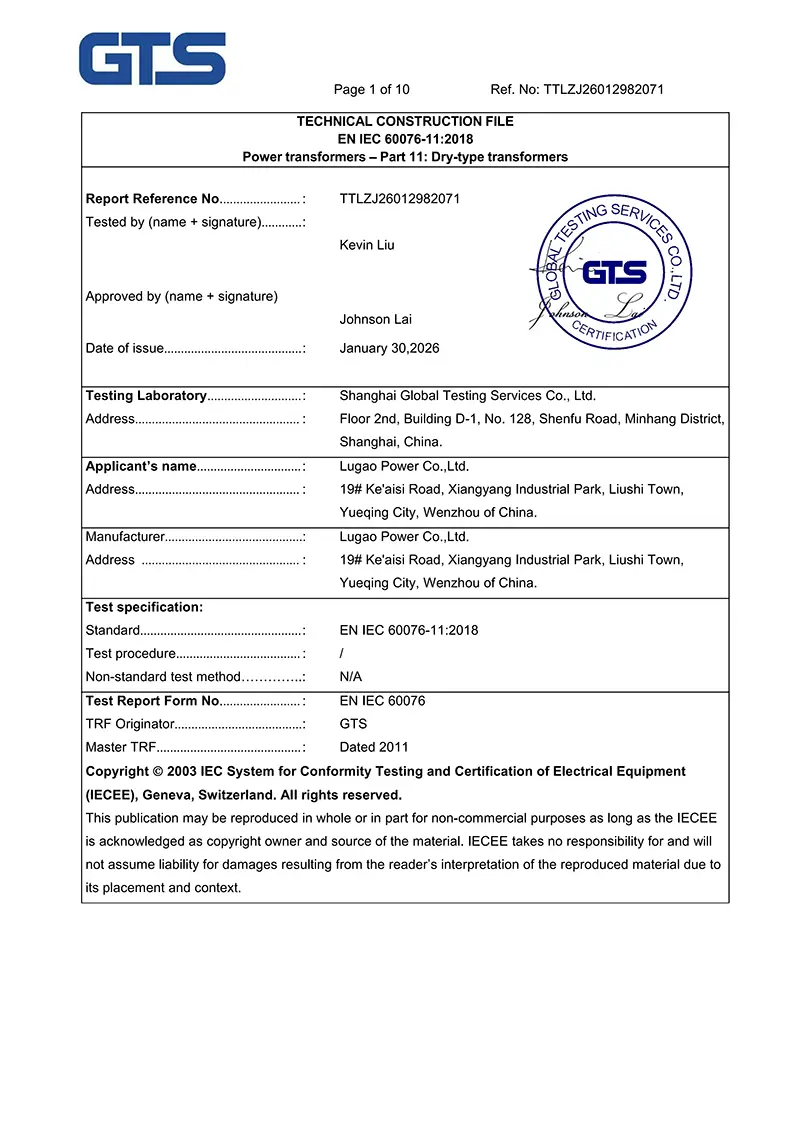

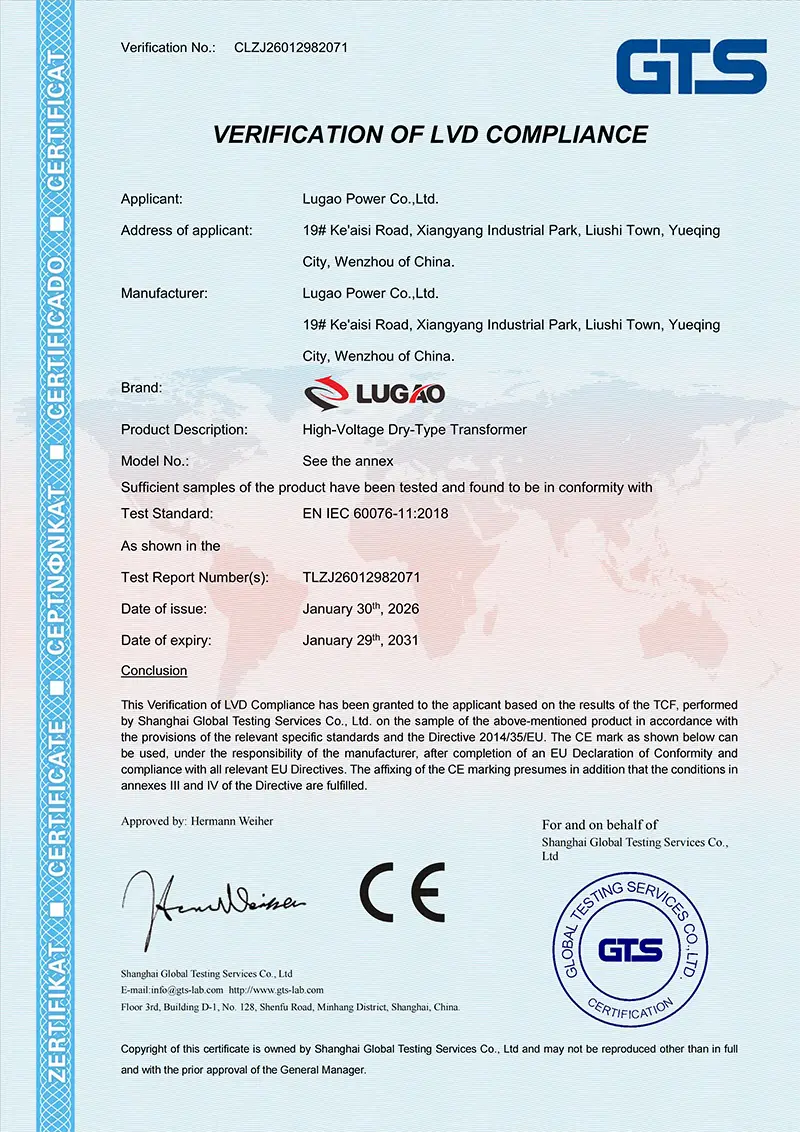

出典: Lugao Power Co., Ltd. の公式技術文書および IEC 規格認定試験報告書。
