インテリジェント屋外プレハブボックス型変電所

この装置は何ですか?

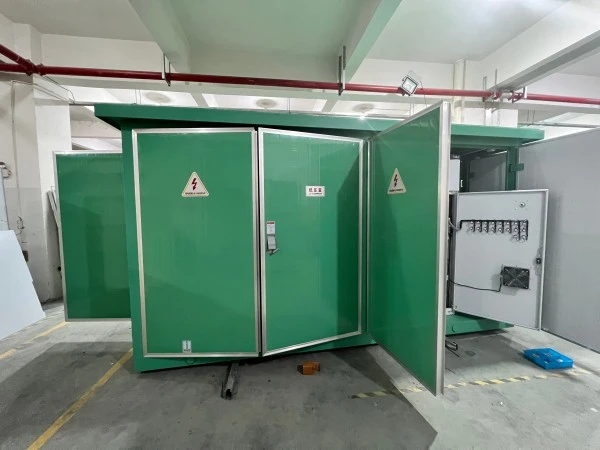

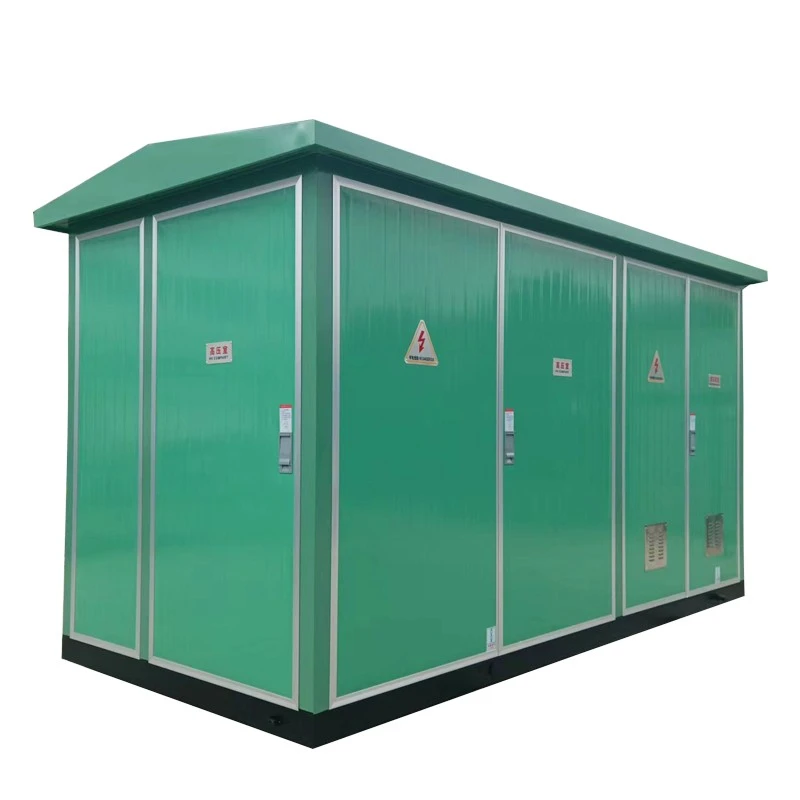

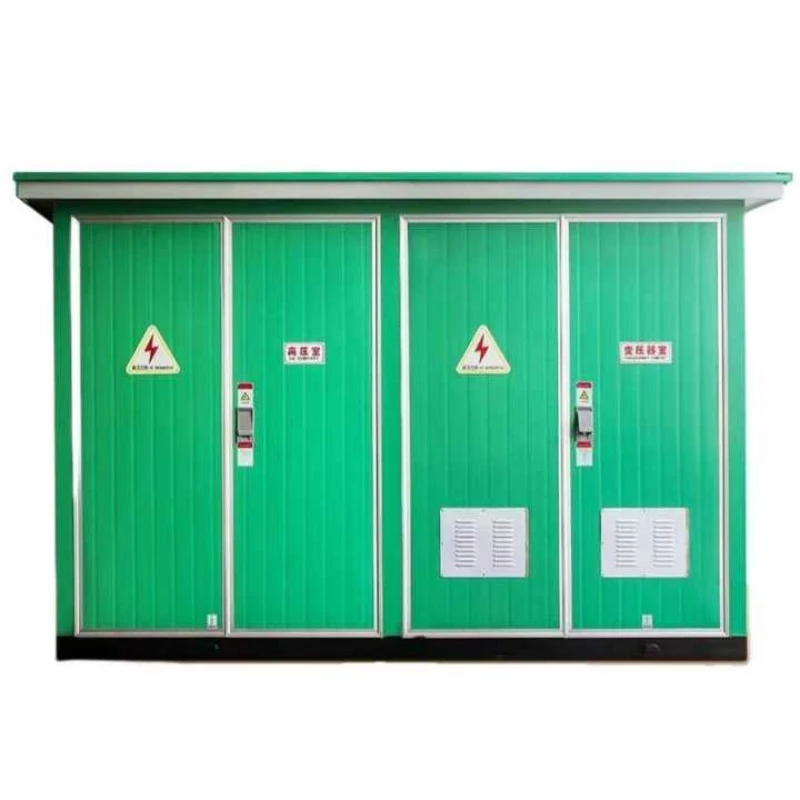

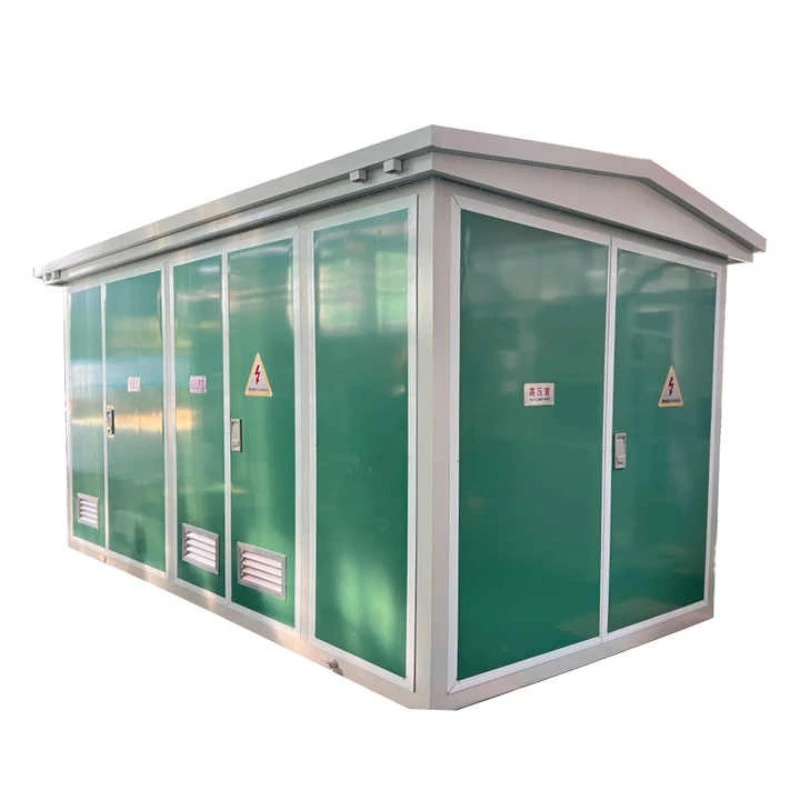

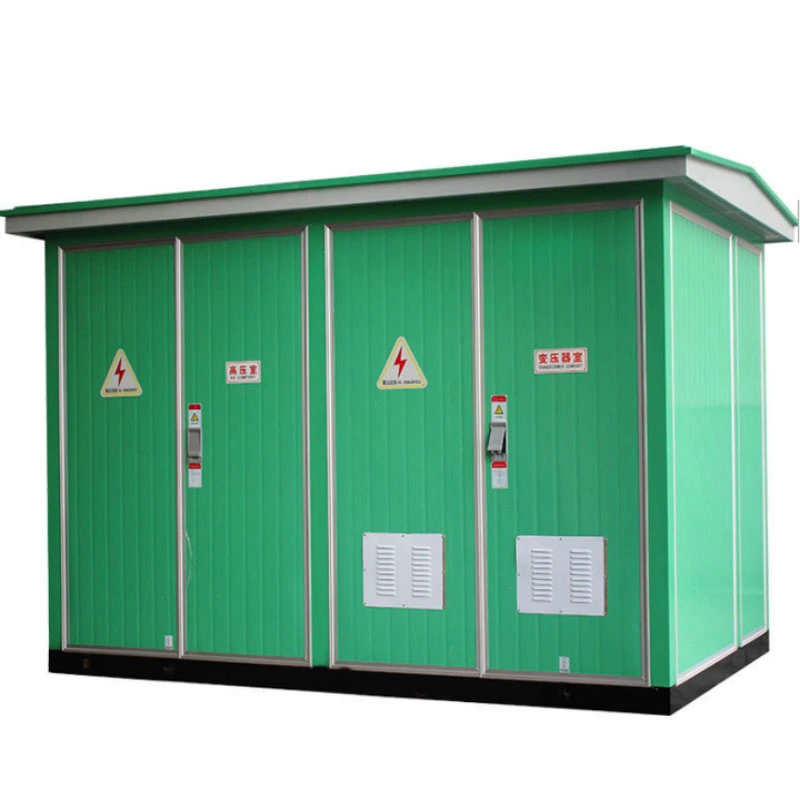

YB-24 インテリジェントプレハブ屋外ボックス型変電所は、工場で組み立てられたコンパクトな配電ユニットで、高圧開閉装置、電源変圧器、および低電圧配電機器を単一の耐候性エンクロージャに収めます。これは、「コンパクト変電所」または「パッケージ変電所」としても知られるプレハブ変電所のグループに属します。

モデルコードの内訳:

YB — プレハブボックス型変電所

24 — インテリジェントな制御とモジュール構成を表す設計シリーズ コード

それは何をするのですか？

この機器の中核となる機能は、高電圧の電気エネルギー (通常は 10kV または 35kV) を受け取り、統合された変圧器を介して低電圧 (400V/380V) に降圧し、住宅コミュニティ、商業広場、工場、または EV 充電ステーションなどのエンドユーザー負荷に安全に分配することです。

従来の土木変電所とは異なり、YB-24 は現場で個々のコンポーネントを組み立てる必要がありません。完全に事前配線され、事前テストされ、単一ユニットとして出荷されます。オイルフリー乾式変圧器または生分解性油入変圧器（オプション）を使用し、自然冷却または強制空冷を採用しています。インテリジェントな制御システムにより、リモート データ収集、障害警報、自動切り替えが可能になり、スマート グリッド アプリケーションに最適です。

製品の利点

YB-24 インテリジェント プレハブ屋外ボックス型変電所は、従来の変電所に比べて明らかな利点を提供します。

1. 省スペース＆迅速な設置

従来の民間変電所の設置面積のわずか 40% しか占めません

簡易コンクリートパッドに2～3日で設置可能

個別の機器室や換気シャフトが不要

2. 高い知性

RTU（リモートターミナルユニット）を標準装備

4G/5Gまたはファイバー通信をサポート

電圧、電流、力率、温度、ドアの状態をリアルタイムで監視

リモートトリップ/クローズおよびパラメータ調整

3. 安全性と環境保護

オイルフリー設計オプション（乾式変圧器）

耐アーク性高電圧コンパートメント

IP54保護等級は塵や水の侵入を防ぎます

底部からのケーブル挿入により、露出した充電部を排除

4. 費用対効果の高いライフサイクル

民間変電所よりも初期投資が 30 ～ 40% 低い

土木費60％削減

モジュール式コンポーネントの交換によるメンテナンスコストの削減

5. 過酷な環境への適応性

動作温度範囲: -25°C ～ +55°C

沿岸地域または工業地域向けの防食コーティング

寒冷地向けの内部加熱システムはオプションです

製品の特徴

製品の用途

YB-24 インテリジェント プレハブ屋外ボックス型変電所は、迅速な導入、小さな設置面積、インテリジェントな操作が必要な幅広いシナリオに適しています。

制作内容

1. 筐体の製造

CNCパンチング、曲げ、溶接による高精度

二層粉体塗装（ジンクリッチプライマー＋ポリエステルトップコート）≧80μm

塩水噴霧試験 ≥500 時間

水溜まりを防ぐ5°傾斜の屋根

2. 内部レイアウト

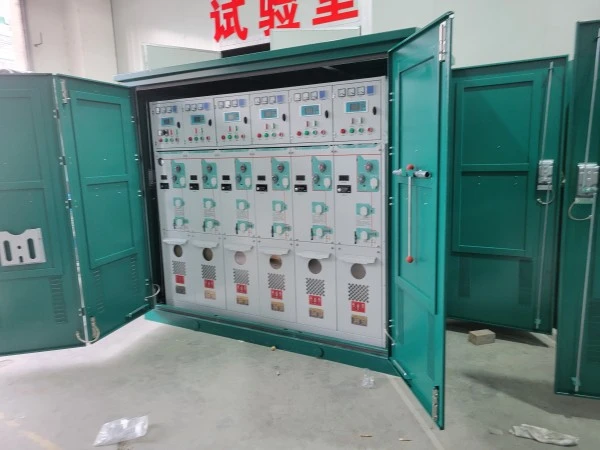

HV室：SF6リング本体または負荷遮断器、避雷器、高圧ヒューズ

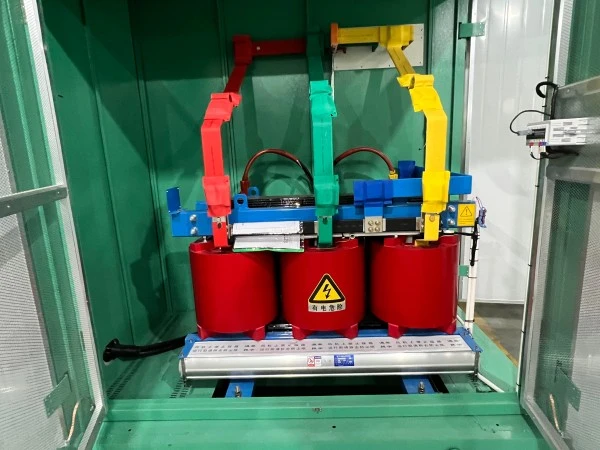

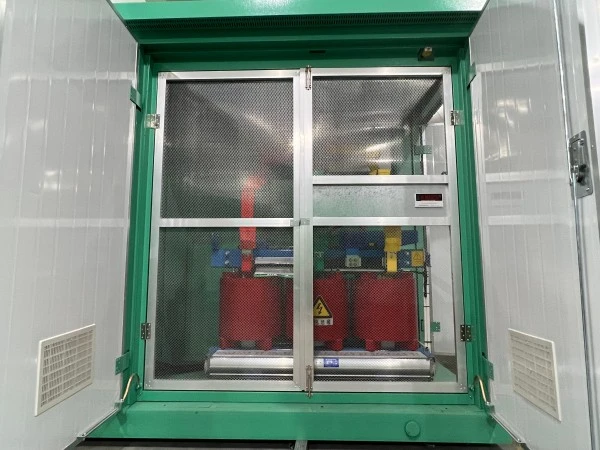

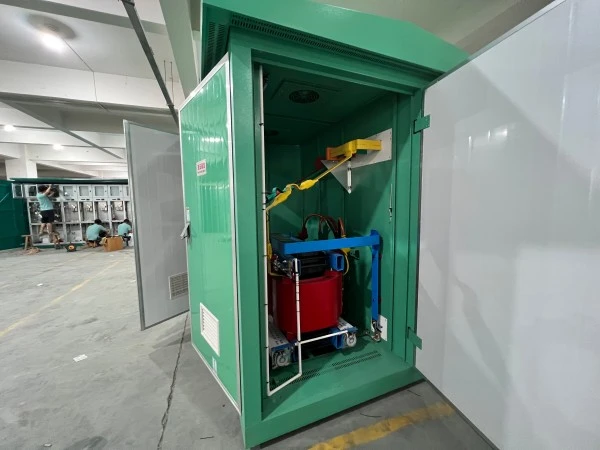

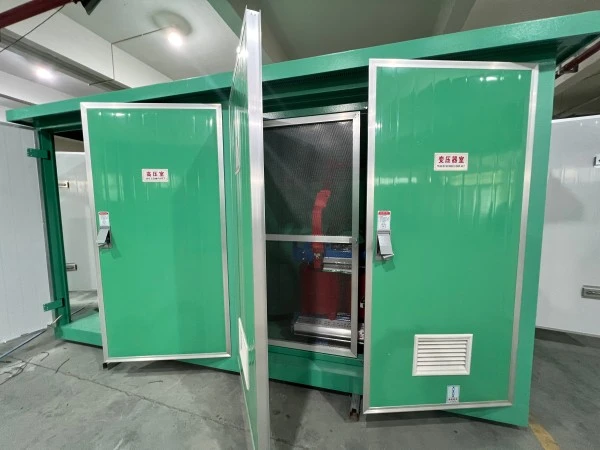

変圧器コンパートメント: 変圧器はローラーに取り付けられており、メンテナンスが容易な取り外し可能なフロントパネル

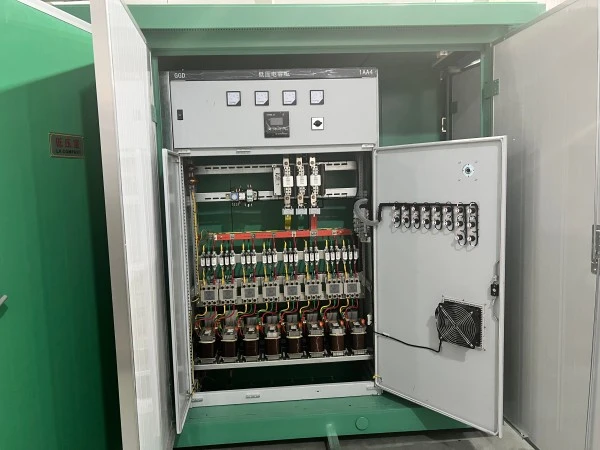

LV室：主幹ブレーカー、分岐ブレーカー、自動コンデンサバンク、インテリジェント監視端末

すべてのコンパートメントは耐火金属製パーティションで区切られています (クラス A)

3. インテリジェントシステムの詳細

温度監視: 変圧器巻線と筐体内部の PT100 センサー

ドアステータス: クラウドへのアラーム付き磁気接触スイッチ

エネルギー計測: クラス 1 または 0.5S 双方向メーター

リモコン：IEC 60870-5-101/104、DNP3.0をサポート

ローカル制御: イベントログを備えたパスワード保護された HMI

4. ケーブル入口と接地

ゴム製グロメット付きの下部ケーブル入口 (IP54 定格を維持)

すべてのコンパートメント全体に専用の銅接地バスバー (40×4mm)

接地抵抗≦4Ω

5. 納品前の品質テスト

電源周波数耐電圧試験（HV側35kV、LV側2.5kV）

トランスの巻数比と無負荷損失試験

インテリジェントシステム通信テスト（30分間連続ping）

降雨試験（10mm/minで1時間模擬）

梱包とアフターサービス

包装

ユニット全体をストレッチフィルムで包み、角を段ボールで梱包

フォークリフトスロット付き木製パレットベース

輸送中の湿気を防ぐために筐体内の乾燥剤バッグ

外側の開口部はすべて防水テープで密閉されています

アフターサービスへの取り組み

保証期間：出荷日より12ヶ月（有償サービス契約により24ヶ月または36ヶ月に延長可能）

よくある質問 (FAQ)

Q1: YB-24 インテリジェントプレハブ屋外ボックス型変電所は、塩分濃度の高い沿岸地域に適していますか?

A: はい。標準筐体は厚さ80μm以上の防食粉体塗装を採用し、500時間の塩水噴霧試験に合格しています。腐食性の高い環境（港湾、化学プラントなど）向けに、ステンレス鋼 304/316 エンクロージャと内部バスバーの追加コーティングを提供しています。

Q2: 変電所全体を交換せずに変圧器だけを交換することはできますか?

A: はい。変圧器コンパートメントは、取り外し可能なサイドパネルとローラーレールを備えた設計になっています。変圧器は前面または側面から引き出すことができ、HV または LV コンパートメントを邪魔することなく交換用ユニットを挿入できます。このモジュール性は、YB-24 設計の重要な特徴です。

Q3: インテリジェント システムはサードパーティ SCADA システムへの接続をサポートしていますか?

A: はい。標準コントローラは、RS485 上の Modbus RTU および Ethernet 上の Modbus TCP をサポートします。 IEC 60870-5-101/104 または DNP3.0 プロトコル用に構成することもできます。システム統合用の完全なレジスタ マップを提供します。

Q4: 騒音制限に関して、YB-24 を住宅の近くに設置することはできますか?

A: はい。乾式変圧器を使用すると、騒音レベルは 1 メートルで 55dB 以下で、住宅の制限を満たします。油入変圧器の場合、変圧器コンパートメント内に振動減衰パッドと音響エンクロージャを追加し、騒音を ≤48dB に低減します。

Q5: 標準的な納期はどれくらいですか?

A：標準構成（800kVA以下、IP54、スチール筐体、リング本体付き）の場合、納期はご注文確認後15～20営業日となります。カスタム プロジェクト (ステンレス鋼、特別な色、架空線エントリの追加の高さ) には 25 ～ 30 営業日かかります。

Q6: YB-24 に使用できるトランスの種類は何ですか?

A: YB-24 は次のように構成できます。油入変圧器プロジェクト要件、設置環境、防火要件、および地域の基準に応じて、S13/S20 またはエポキシ樹脂キャスト乾式変圧器 (SCB13/SCB14 など) を選択できます。
