公益事業エンジニアが工業団地や商業施設で配電ネットワークを計画するとき、よく尋ねられるのは、どの変電所構成が、増大する負荷需要に対して優れた保守性とモジュールの柔軟性を提供するのかということです。 鹿高電力株式会社 は、単一の筐体内で高電圧開閉装置、変圧器、低電圧コンパートメントを分離する部屋ベースのモジュラー構成で設計されたヨーロッパ型変電所ソリューションでこの問題に答えます。世界中の IEC 標準地域でのメンテナンスのアクセス性と運用の柔軟性を優先します。
ヨーロッパとヨーロッパのどちらかを選択する方法アメリカンタイプの変電所あなたのプロジェクトに?
認定されたボックス型変電所のサプライヤーを評価する際、エンジニアリング調達チームは常に次のことを尋ねます。配電ネットワークにヨーロッパまたはアメリカの設計標準を指定する必要がありますか?答えは、アプリケーションのコンテキスト、メンテナンス戦略、地域のグリッド設定によって異なります。

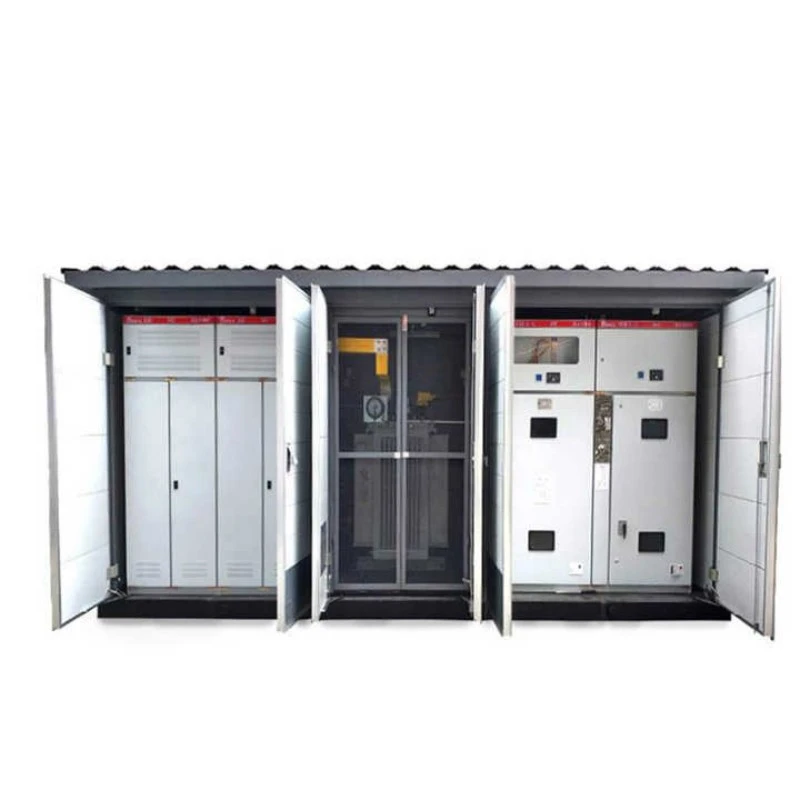

ヨーロッパ型の変電所は、単一の筐体内に個別の高電圧開閉装置、変圧器、低電圧コンパートメントを備えた独特な部屋ベースのモジュラー構成を採用しています。この設計理念は保守性と運用の柔軟性を優先しており、油入変圧器と乾式変圧器の両方に対応しながら、検査および保守作業員に十分な作業スペースを提供します。この構成は、メンテナンス頻度が高く、サービスへのアクセスが重要である IEC 標準地域の工業団地、商業施設、地方自治体のインフラストラクチャ プロジェクトで広く採用されています。
モジュラールーム設計により、各コンパートメントへの独立したアクセスが可能になるため、保守担当者は変圧器の電源を切ることなく開閉装置セクションを保守したり、高電圧の動作を妨げることなく故障した低電圧ブレーカーを交換したりすることができます。この運用の独立性により、ダウンタイムが削減され、メンテナンスコストが削減され、重要なインフラストラクチャのシステム可用性が向上します。
鹿皓 は誘電体の完全性と熱性能をどのように設計していますか?
ヨーロッパ型の変電所は、雷サージ、開閉過電圧、および 3 つのコンパートメントすべてにわたる継続的な負荷誘発熱ストレスに耐える必要があります。 Lugao ヨーロッパ型変電所は、厳格なテストによって検証された高誘電基礎を使用して設計されています。電源周波数は 42 kV で 1 分間、雷インパルスは高電圧側で 75 kV に耐え、IEC 62271-202 規格を満たすかそれを上回っています。これらのしきい値は、内部変圧器巻線、開閉装置コンポーネント、およびバスバー システムを系統障害から保護します。
熱管理は、密閉された部屋ベースの構成では特に重要です。当社のヨーロッパタイプのユニットは、重要なコンポーネントから積極的に熱を逃がす最適化された換気経路と放熱面を備えています。変圧器コンパートメントには、局所的なホットスポットを防ぐ専用のエアフロー チャネルが組み込まれており、連続的な全負荷動作下でも熱安定性を確保します。この熱弾性により、変圧器の絶縁寿命が延長され、電源変圧器への投資のメンテナンス頻度が減少します。
どのような構造保護と環境適応が統合されていますか?
変電所の筐体は、天候、粉塵、偶発的な衝撃にさらされるため、環境悪化に対する最初の防御として機能します。 Lugao ヨーロッパ型変電所は IP44 保護等級を達成し、固体粒子の侵入や水の飛沫に対して効果的な耐性を備えています。ハウジングは、防食表面処理（重要なコンポーネントの厚さ 2 mm 以上）を施した耐食鋼で作られており、極端な周囲温度、高湿度、腐食性の沿岸大気にも耐え、数十年にわたる使用にわたって構造の完全性を保証します。
部屋ベースのモジュラー設計により、防火区画の強化も可能になります。各コンパートメントは耐火バリアで個別に密閉できるため、セクション間の火災の伝播を防ぎ、発生元の部屋内での潜在的な事故を防ぎます。この防火機能は、商業施設や地方自治体のインフラストラクチャープロジェクトの建物に統合された設備にとって特に価値があります。
鹿皓 はモジュール設計における短絡耐性をどのように検証しますか?
配電ネットワークでは必然的に故障電流が発生します。変電所が内部の変形やバスバーの損傷なしにこれらの事象に耐えられるかどうかは、交渉の余地がありません。 Lugao ヨーロッパ型変電所は、短絡耐性がテストされており、定格例には高電圧側の 20 kA RMS が含まれます。テスト後の検査では、バスバー接続部の完全性と構造変形がないことが確認されています。堅牢な区画化を備えたモジュラールーム構成は、実際にセクションを物理的に分離することで障害の封じ込めを強化し、1 つの区画から隣接するエリアへの障害の伝播を防ぎます。
鹿皓 はどのような容量、電圧、構成オプションを提供できますか?
鹿皓 の ISO9001 および SGS 認定の生産ワークショップは、専門的な組立ラインとフルパワーのテストベイを備え、IEC、GB、CE、および CCC の国際規格に厳密に従って欧州タイプの変電所を製造し、費用のかかるサイトの変更を必要とせずに直接プラグアンドプレイの導入をサポートします。
電圧クラスと容量範囲
· 30kV / 35kV ヨーロッパ型変電所:堅牢な短絡耐性と低い部分放電レベルを備えた中電圧変電を必要とする公共配電変電所、風力発電所の集電システム、および重工業地帯向けに設計されています。 HV 開閉装置、変圧器、LV 配電用に個別のコンパートメントを備えています。
· 24kV (20kV) スマート/コンパクトボックス変電所:HV 側と LV 側の両方にインテリジェント モジュールを装備し、ステート グリッド オートメーション アプリケーションのリモート制御、センシング、シグナリング、調整を可能にします。都市部の高層ビル、住宅、都市インフラに適しています。
· 11kV / 10kV 配電変電所:複合商業施設、住宅コミュニティ、地方の電化プロジェクトに最適です。油浸または乾式ユニットを含む柔軟な変圧器オプションを備えており、コンサベータのメンテナンス要件を排除し、過酷な屋外環境でも信頼性の高い動作を保証します。
変圧器と開閉装置のオプション
鹿皓 は、特定のプロジェクト要件に合わせて柔軟な内部構成を提供します。
· 変圧器のタイプ:完全密閉油浸（S9、S11、S13、SH15）または乾式（SCB10、SCB11、SCBH15）のオプションにより、防火および環境の好みに対応します。
· 高圧開閉装置:ロード スイッチまたは真空サーキット ブレーカー構成を備えた XGN15、HXGN17、または KYN28A キャビネットは、リング ネットワーク、ターミナル、またはデュアル電源モードをサポートします。
· 低電圧配電:入力、出力、無効補償機能を備えた GGD、GCS、または MNS スイッチギヤで、パネル タイプまたはキャビネット取り付け構造をサポートします。
都市部の工業用地に最適なヨーロッパ型変電所を選択するには?
サービスへのアクセスのしやすさと運用の柔軟性が最重要視される工業団地や商業施設にとって、ヨーロッパ型変電所は明確な利点をもたらします。部屋ベースのモジュラー設計により、メンテナンス作業員に十分な作業スペースが提供され、隣接する作業を中断することなく効率的な検査、テスト、およびコンポーネントの交換が可能になります。設置面積は米国型の同等品よりも大きいですが、保守性の向上により長期的な運用コストが削減され、システムの可用性が向上します。鹿皓は、カスタマイズされた設置面積の最適化を提供し、モジュラー構成のサービス アクセスの利点を維持しながら、高密度開閉装置と統合設計を利用することで全体的な接地面積の要件を削減します。
