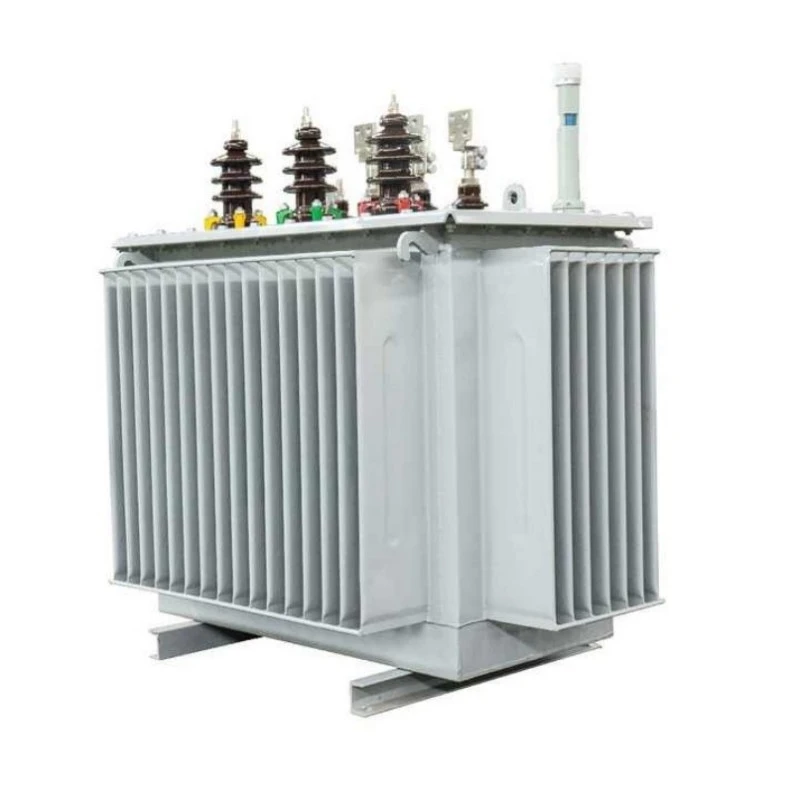

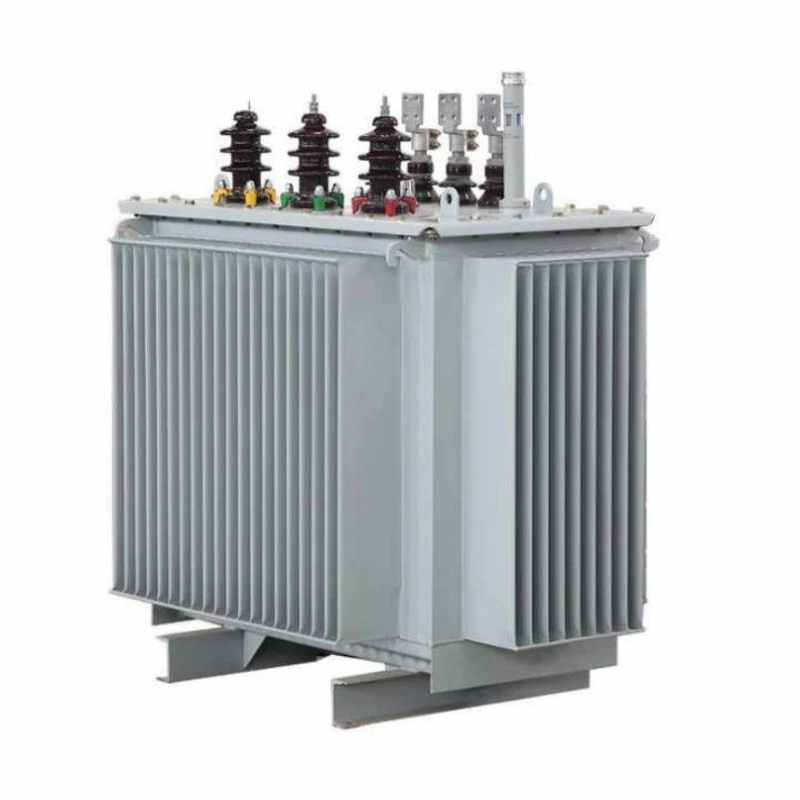

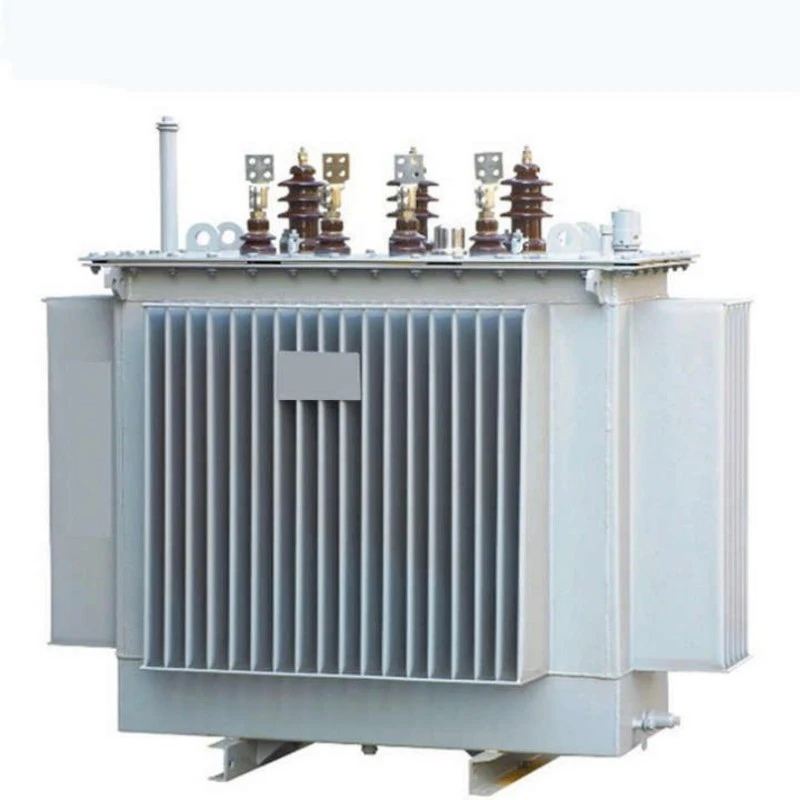

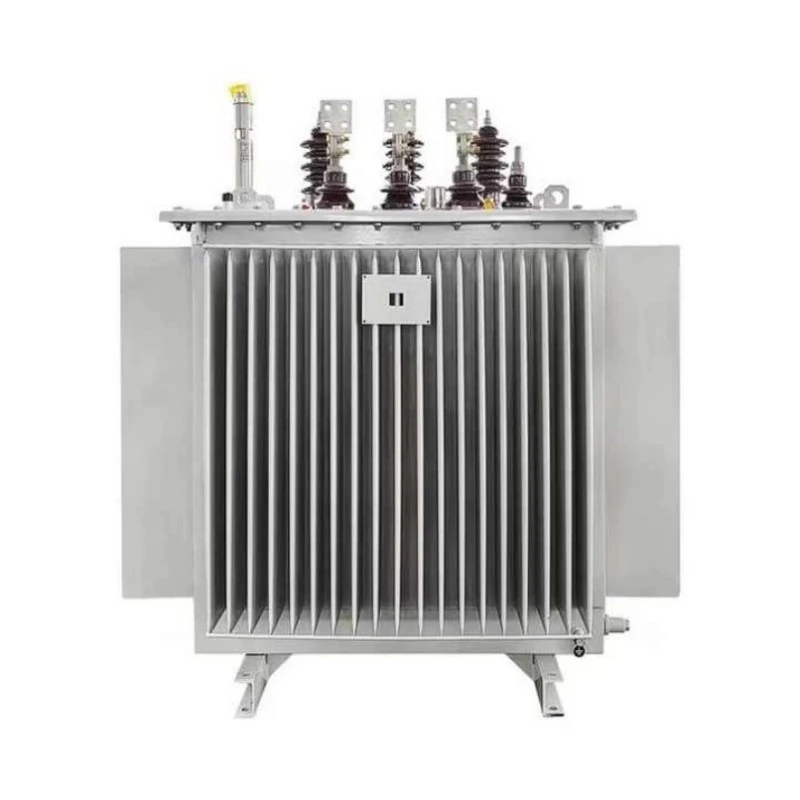

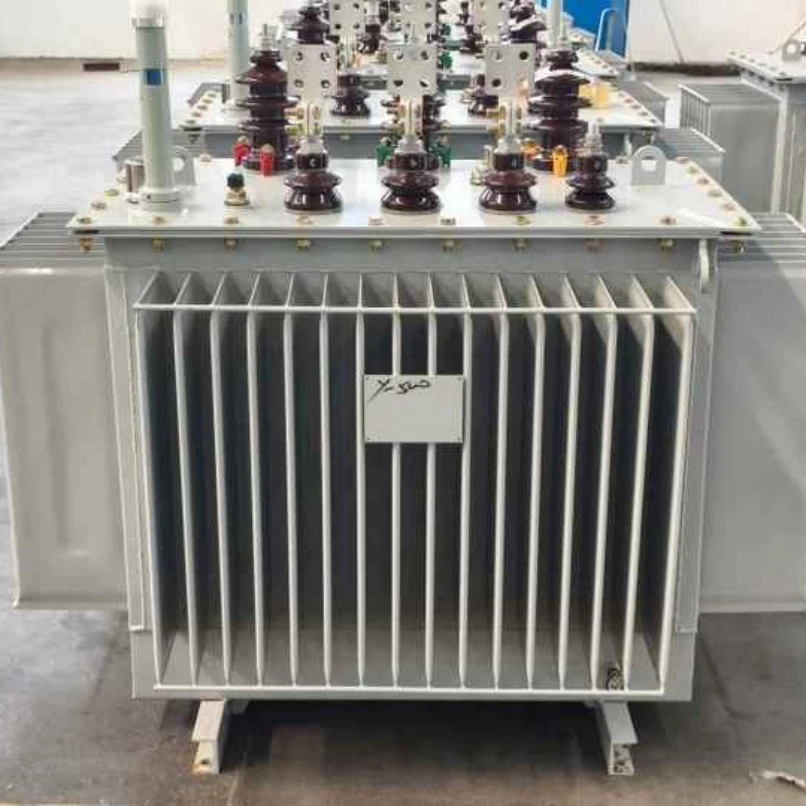

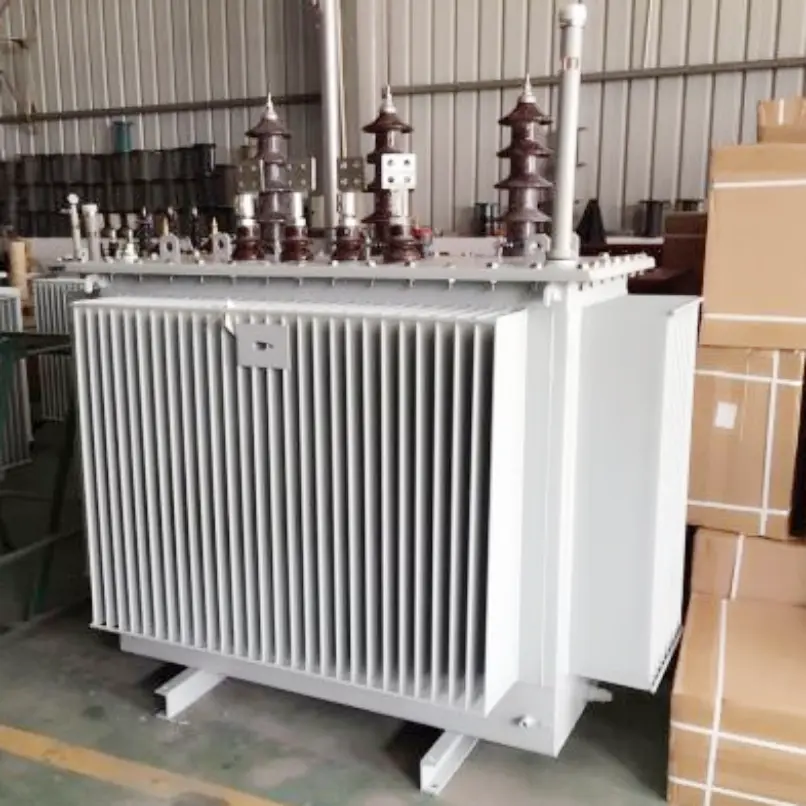

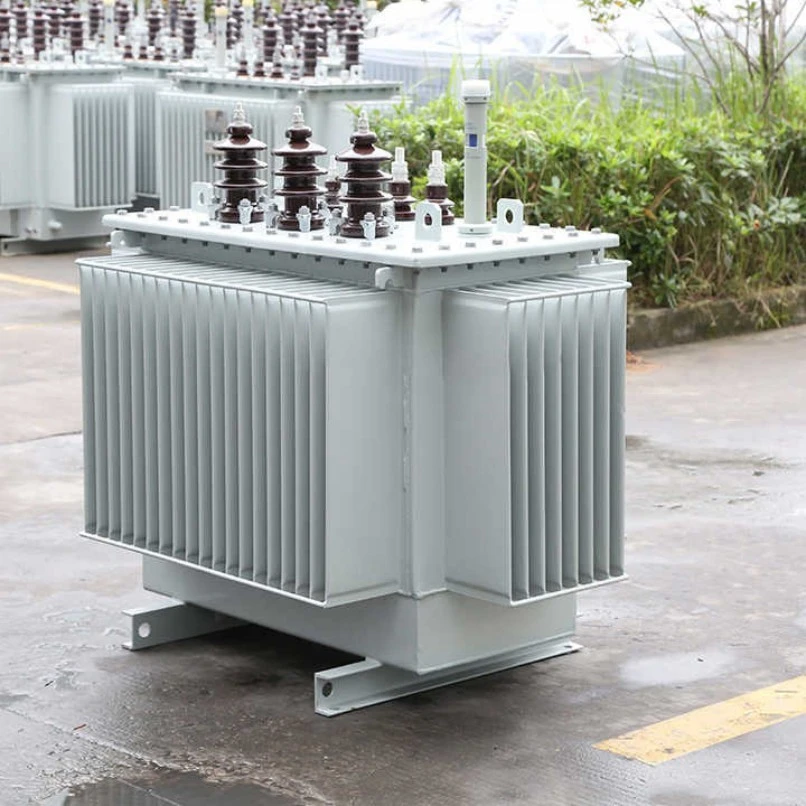

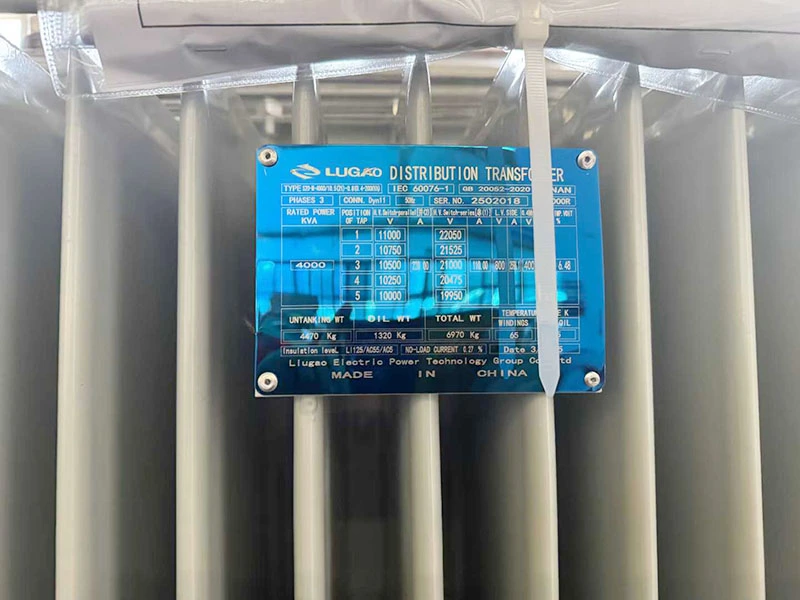

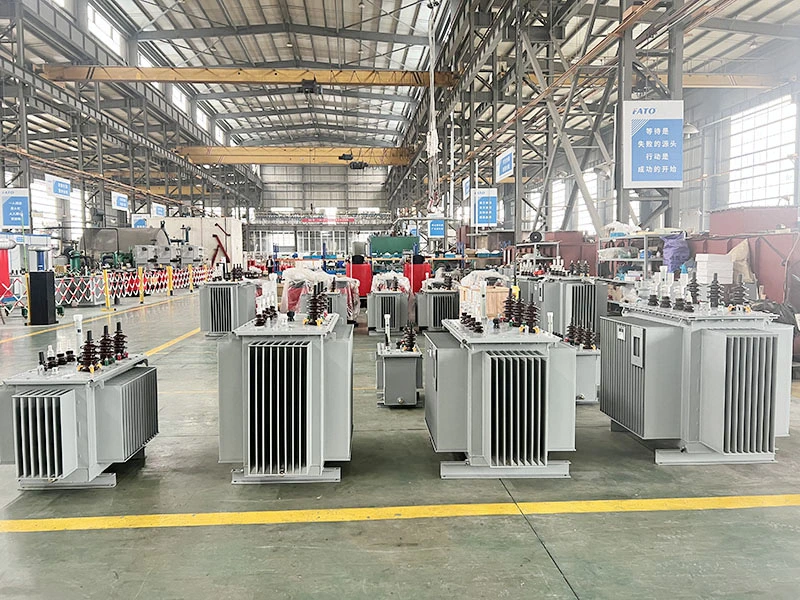

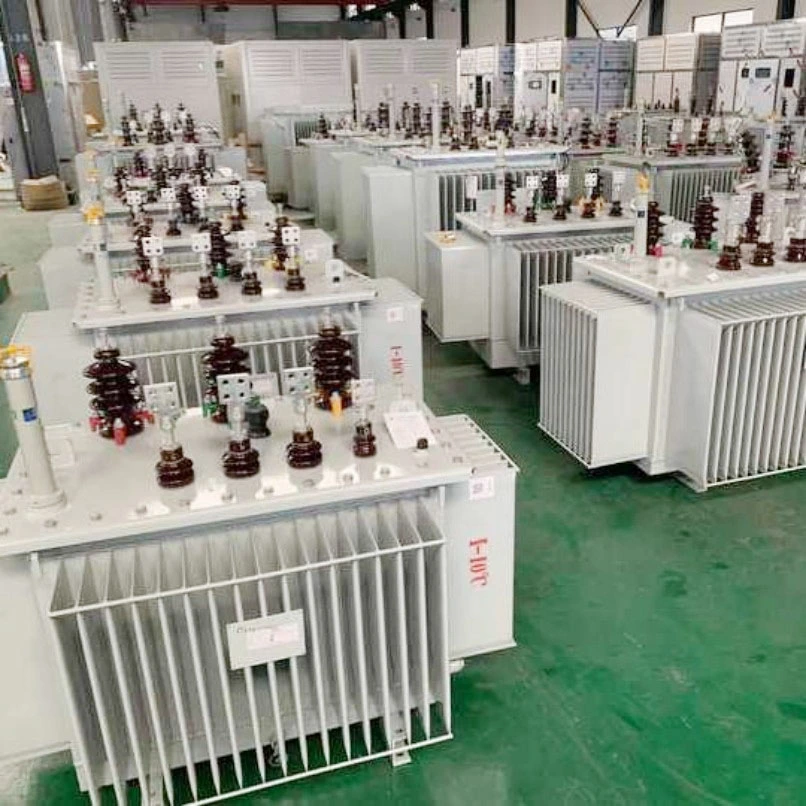

S11 小型変電所用油入変圧器

当社の S11 コンパクト変電所電気油入変圧器は、最新の配電ネットワーク向けに特別に設計された高効率で省エネのソリューションです。この製品を購入すると、変圧器を組み合わせた統合ユニットが提供されます。高圧開閉装置、低圧配電設備の設置スペースと工事費を大幅に節約します。

この製品は、低損失のシリコン鋼コアと高導電率の銅巻線を使用しているため、国家標準よりも大幅に無負荷損失が低くなり、長期運用におけるエネルギー消費の大幅な削減につながります。油入冷却方式により放熱性に優れ、高温・高負荷条件下でも安定した動作を維持します。コンパクトなモジュール構造により、輸送と設置が容易になり、現場でのメンテナンスの安全性が向上します。

製品の特徴と用途

特徴

1. ANSI.IEC.GB.SANS.Standardsを満たすかそれを超える

2. 安全な取り扱い、設置、操作。

3. 魅力的でモダンな外観

4. 合理的な構造

5.完全密閉

6. システムの信頼性の向上

7. 高い安全性と信頼性の高い運用

8. 高い過負荷容量と効率

9. 短絡耐性、耐熱性に優れた堅牢な構造

10. 無負荷損失と負荷損失の低減により、変圧器の効率が向上します。

S11 コンパクト変電所電気油入変圧器コンパクト変電所電気油入変圧器には、次の 4 つの主要な利点があります。

高効率&省エネ :低損失のケイ素鋼と最適化されたコア構造を利用することで、無負荷損失と負荷損失の両方が従来の製品よりも大幅に低くなり、国の省エネガイドラインに準拠し、長期運用における運用コストを大幅に削減します。

優れた放熱性と過負荷耐性:として油入変圧器、冷却および絶縁媒体として高性能絶縁油を使用しており、高い放熱効率を実現し、高温、重負荷、または過酷な条件下でも安定した動作を維持し、機器の耐用年数を効果的に延長します。

コンパクトな構造設計:S11 コンパクト変電所電気油入変圧器は、コンパクト変電所用にカスタム設計されており、設置面積が小さく、設置とメンテナンスが容易なコンパクトな構造を特徴としています。これらは、スペースが貴重な屋内または屋外の配電現場に特に適しています。

高い信頼性と安全性：完全密閉構造は油の酸化や湿気の侵入を効果的に防ぎ、優れた絶縁性能と短絡耐性を提供し、複雑な系統条件下でも長期にわたる安全で安定した動作を保証します。

応用

変圧器の通常の使用条件

1. 海抜が 1000 メートル未満であること。

2. 周囲温度。

3.最高気温+40°C。

4. 日平均最高気温+30°C。

5.年間平均最高気温+20℃。

6. 最低外気温度 -25°C;

主なアプリケーションシナリオ

都市配電ネットワーク:住宅地、商業地、工業団地などのコンパクトな変電所に適しており、高密度の電力需要に対応します。

新エネルギープロジェクト:S11 コンパクト変電所電気油入変圧器は、太陽光発電および風力発電システムの昇圧段または配電段で広く利用されており、過酷な屋外環境に耐えることができます。

インフラ建設:空港、地下鉄、病院、データセンターなど、電源の信頼性が高く要求される場所に適しています。

臨時および非常用電源:コンパクトな構造で持ち運びが簡単で、仮設変電所や緊急修理のシナリオに適しています。

製品パラメータ（仕様）

S11 VS S13 トランスの比較

適切な配電変圧器の選択は、プロジェクトのエネルギー効率目標、予算、および長期的な運用コストによって異なります。 S11 および S13 油入変圧器は両方とも配電システムで広く使用されていますが、異なる性能優先度に合わせて設計されています。

制作内容

コアの材質とプロセス

S11 コンパクト変電所電気油入変圧器コアは、高透磁率の冷間圧延方向性ケイ素鋼を使用して構築されています。コアの積層は精密にせん断され、自動的に積み重ねられるため、緊密な接合と均一な磁路が確保され、無負荷電流と浮遊損失が根本的に最小限に抑えられます。

巻線構造

高電圧巻線と低電圧巻線の両方に、高い導電性と低い抵抗損失を実現する無酸素銅導体が使用されています。さらに、低圧巻線は層間絶縁が均一な箔巻構成を採用し、耐短絡耐量を大幅に向上させています。

断熱システム

高品質の鉱物絶縁油、またはオプションで環境に優しい高発火点絶縁流体を使用して、優れた絶縁耐力と化学的安定性を実現します。オイルペーパー絶縁システムは、厳格な真空乾燥とオイル充填プロセスを経て、残留気泡が残らないようにし、標準要件を大幅に上回る部分放電開始電圧を達成し、長期的な動作信頼性を確保します。

構造設計の詳細

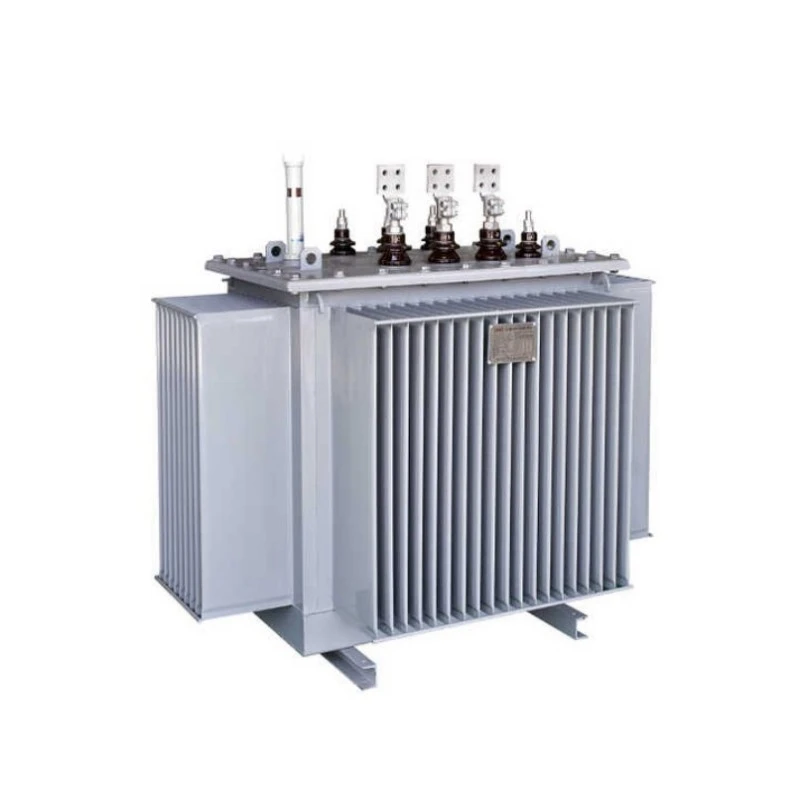

タンクとシール構造

タンクには波形パネルまたは一体型フィンタイプのラジエーター設計が組み込まれており、冷却要件を満たしながら、オイル量の変動に自動的に対応する弾性的な柔軟性を提供します。圧力リリーフバルブとオイルレベルインジケーターを備えた完全密閉構造により、オイルと外気の接触を防ぎ、酸化や吸湿を防ぎ、オイルの交換間隔を延長します。

Compact Integrated Design

コンパクトな変電所アプリケーション向けに最適化された S11 コンパクト変電所電気油入変圧器は、高電圧開閉装置および低電圧配電パネルとの事前設置による統合を可能にします。外形寸法は、電気的クリアランスと絶縁距離の要件を満たしながら、設置面積を最小限に抑えるために正確に計算されています。リフティング ラグ、ベース取り付け穴、およびケーブル挿入方法が標準化されており、現場での迅速な設置と接続が容易になります。

保護と制御の構成

温度の監視と保護

油温計と巻線温度インジケーターが標準装備されており、リアルタイムの温度監視が可能になり、設定可能なアラームとトリップ接点が提供されます。大容量変圧器の場合、オプションの光ファイバー温度測定システムを使用すると、巻線ホットポット温度を正確に監視でき、動的負荷管理のためのデータ サポートが提供されます。

圧力とオイルレベルの保護

タンク内圧異常時に自動的に圧力を逃がす圧力逃がし弁を装備しており、変形や破裂を防ぎます。オイルレベルゲージにはオイルレベル低下警報機能が備わっており、タイムリーなメンテナンス介入や漏れ検出が可能です。

品質とテストの保証

各変圧器は出荷前に、無負荷損失および負荷損失試験、短絡インピーダンス試験、誘導過電圧耐性試験、部分放電試験、雷インパルス試験などの総合的な型式試験および日常試験を受けています。すべての重要な性能指標は国家規格と IEC 仕様の両方の要件を上回っており、複雑な現場条件下でも長期にわたる安定した動作を保証します。

ルガオパワーを選ぶ理由?

Lugao Power は、高度な製造能力と厳格な品質管理システムにより、信頼性の高い配電機器ソリューションを世界中の顧客に提供しています。

専門メーカー— Lugao は送配電機器部門で 10 年以上の経験があり、油入変圧器の設計と製造を専門としています。乾式変圧器、プレハブ変電所、中高圧開閉装置。

厳格な品質管理— すべての S11 シリーズ油入変圧器は、現場での動作の信頼性を確保するために、無負荷および負荷損失試験、絶縁抵抗試験、巻線抵抗測定、絶縁耐電圧試験、工場受入検査などの包括的な日常試験を工場出荷前に受けています。

カスタマイズされたエンジニアリング ソリューション— 当社は、公益事業、産業、再生可能エネルギー、インフラプロジェクトなど、さまざまな分野のニーズを満たすために、電圧定格、容量、接続グループ、冷却方法、エンクロージャ設計、設置構成のカスタマイズサービスを提供しています。

エネルギー効率の高い設計— 当社の変圧器は、高品質の冷間圧延方向性ケイ素鋼板と高導電性の銅巻線を使用して製造されており、ライフサイクル全体にわたってエネルギー消費を削減し、運用効率を向上させ、総所有コストを削減するように設計されています。

国際規格への準拠—— 当社の製品は ISO 認定の品質管理システムの下で製造されており、IEC、GB、およびその他の関連する国際規格に準拠しています。型式試験レポートおよび技術文書は、ご要望に応じて入手可能です。

信頼できるグローバル供給—— Lugao は、経験豊富なエンジニアリングおよび輸出チームの支援を受けて、世界中の顧客に技術コンサルティング、迅速な見積り、柔軟な OEM/ODM サービス、安全な梱包、対応のよいアフターサポートを提供しています。

製品のアフターサービス

1. 変圧器を現場で設置して稼働させた後は、漏れがないことが保証され、塗装が剥がれたり色褪せたりしないことが保証されます。 5 年間の保証が提供されます。保証期間内の通常の使用において品質上の問題が発生した場合は、保証の対象となります。

2. すべての S11 コンパクト変電所電気油入変圧器は生涯サービスの対象となっており、製品付属品の完全性が保証されています。

3. 耐用年数は30年以上です。

4. 設備故障の場合、供給者は購入者からの連絡を受けてから 1 時間以内に対応し、国内 24 時間以内に技術担当者を現場に派遣します。

サービスへの取り組み

1. S11 コンパクト変電所電気油入変圧器は、ISO 9001-2008 品質管理システムの要件に厳密に従って製造されており、工場出荷前に製品が 100% の品質基準を満たしていることが保証されます。

2. 当社は、顧客満足を保証するために、総合的なプリセールス、セールス、アフターサービスを提供します。

2.当社は60ヶ月の保証を提供します。品質上の問題が発生した場合は、製品を無料で修理または交換し、100％の顧客満足度を保証します。

変圧器の設計とテストは、次の規格に準拠する必要があります。

GB1094.1～2-1996、GB1094.3-2003、GB1094.5-2008 《電源トランス》

GB/T6451-2015 《油入変圧器の仕様と技術要件》

JB/T3837-2010 《変圧器製品の型式指定の作成方法》

GB/T311.1-3.11-97 《高電圧送変電設備の絶縁調整および高電圧試験技術》

GB10237-88 《電力変圧器の絶縁レベルと絶縁試験 - 外部絶縁空間の隙間》

GB7595-87 《使用中の変圧器油の品質基準》

GB7328-87 《変圧器の騒音レベル測定》

GB7534-87 《部分放電の測定》

GB/T15164-94 《油入変圧器のローディングガイド》

DL/T586-95 《電力機器使用者の製造監督のための技術指導書》

GB/T311.1-3.11-97 《高電圧送変電設備の絶縁調整および高電圧試験技術》

GB2536-1990 《変圧器油》

JB/T56011-92 《油入変圧器の製品品質分類》

ZBK41005-89 《6-220KV変圧器の騒音レベル》
