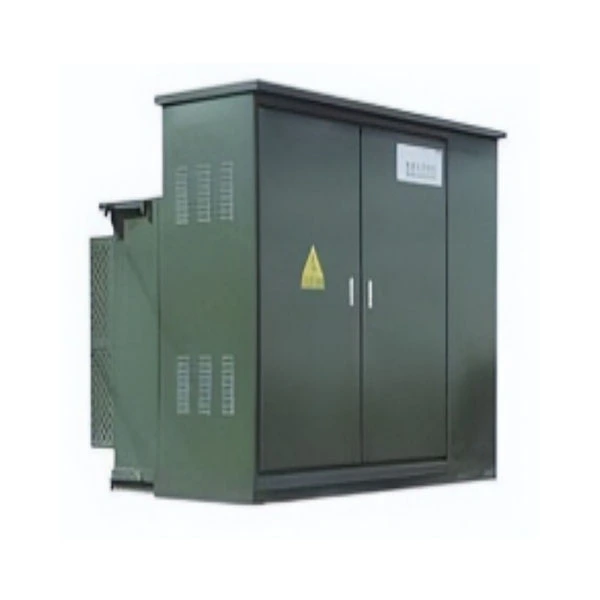

変圧器 防油箱型小型アメリカン型変電所

変圧器油絶縁ボックス型コンパクトアメリカンタイプ変電所は、完全に統合されたプレハブ配電ソリューションです。定義上、これはコンパクトなスキッドマウントアセンブリであり、高圧開閉装置、油入変圧器、および低電圧配電パネルが単一の密閉された金属筐体内に収められています。

それは何ですか:

コンポーネントが分離されている伝統的なヨーロッパスタイルの変電所とは異なり、これはアメリカンタイプのユニット変圧器油を電気絶縁体と冷却媒体の両方として使用します。変圧器タンクは構造的にエンクロージャと一体化されており、統一された「ボックス型」フォームファクタを形成しています。

機能:

この変電所は、高電圧一次電力 (通常 12kV ～ 36kV) を低電圧の使用可能な電力 (208V ～ 480V) に変換するように設計されています。次の 3 つの重要な機能を実行します。

1. 電圧降下: 中間電圧を使用電圧まで下げます。

2. 保護: 下流の送電網を障害から保護するヒューズとブレーカーを内蔵します。

3. 配電: 住宅コミュニティ、商業センター、または産業施設への電力を管理および配電します。

変圧器油絶縁ボックスタイプのコンパクトなアメリカンタイプの変電所は、スペースが限られているが信頼性を犠牲にすることができない環境に優れています。すべての充電部分が完全に囲まれているため、別のフェンスで囲まれた庭やコンクリートの保管庫が不要になります。

製品パラメータ（仕様）

製品の特徴と用途

Q1: 変圧器油絶縁ボックス型コンパクトアメリカンタイプ変電所は、標準的なパッドマウント変圧器と何が違うのですか？

A1: 違いは統合にあります。標準的なパッドマウントトランスは単なるトランスです。当社のボックス型コンパクトアメリカンタイプ変電所には、負荷遮断スイッチとヒューズを備えた高電圧コンパートメントに加えて、低電圧ブレーカーパネルが含まれています。標準ユニットが単なる変圧器であるのに対し、これは「ボックスに入った変電所」です。オイル絶縁は、故障時の優れた消弧能力も提供します。

Q2: オイル絶縁は、極端な気候での作業にどのようなメリットをもたらしますか?

A2: 変圧器油は空気よりも絶縁耐力が高く、熱伝導率も大幅に優れています。暑い気候（最大 50°C）では、オイルはコアとコイルから熱を吸収し、波形のタンク壁を通して放散します。寒冷地では、オイルは安定した粘度を維持し、内部アーク発生を防ぎます。このため、変圧器油絶縁ボックス型コンパクトアメリカン型変電所は砂漠や沿岸地域、雪の多い峠などに最適です。

Q4: 低電圧出力構成をカスタマイズできますか?

A4: はい。 MCCB (配線用遮断器) 出力を含む、2 ～ 8 通りの構成可能な低電圧パネルを提供します。計量コンパートメント、避雷器、自動力率補正コンデンサを追加することもできます。

アプリケーションシナリオ

1. 住宅分譲地: 集合住宅の地下給電ネットワークに電力を供給します。

2. 風力発電および太陽光発電所: 補助電力用に発電機の電圧を上げたり、系統電圧を下げたりします。

3. EV 充電ステーション: 高速 DC 充電器に専用の 480V-3 相電力を提供します。

4. 工業団地: 建設用電力用の一時的または恒久的な小型変電所として機能します。

5. 都市再生プロジェクト: 浸水の危険がある古い金庫型変圧器を交換します。

生産の詳細と競争上の利点

詳細なコンポーネント:

● タンク構造: 当社のタンクは 2.5 mm ～ 3.0 mm の冷間圧延鋼を使用しています (競合他社は 1.5 mm を使用している場合が多いです)。コルゲートフィンはロボット溶接により100%オイル漏れを防止します。

●コア・巻線：高透磁率の方向性珪素鋼（M4級）を使用しています。ヒステリシス損失を低減するために、銅巻線 (アルミニウムではありません) は完全にアニールされています。

● 油の品質: 絶縁破壊電圧 > 60kV の抑制変圧器油 (IEC 60296 規格) を充填します。オプション: 生分解性要件を満たす天然エステル (植物油)。

● HV スイッチ: 目に見えるブレークインジケーターを備えた 4 ポジションのロード ブレーク スイッチ (閉/開/接地/接続) が含まれています。

●塗装システム：5段階前処理+ジンクリッチエポキシプライマー+ポリエステルトップコート。 500時間以上の塩水噴霧テスト済み。

競合他社と比較した生産上の利点:

よくある質問

Q1: 変圧器油絶縁ボックス型コンパクトアメリカン変電所が到着しましたが、油圧が低いです。漏れていますか？

A: いいえ。酸化を防ぐために小さな窒素ブランケットを付けてユニットを出荷します。圧力計がゼロを示す場合があります。新しいオイルをレベルインジケーター（コアから約5〜10cm上）まで満たした後、6時間放置します。 24 時間以内にレベルが再び低下した場合は、シール検査のために当社にご連絡ください。

Q4: 変圧器油絶縁ボックス型コンパクトアメリカン変電所のスペアパーツはありますか?

A: はい。当社は、高電圧ヒューズ (ベイオネット スタイル)、低電圧ブレーカー、オイル レベル ゲージ、圧力リリーフ バルブ、ガスケット キットを 10 年以上在庫しています。当社の Web ポータルからスペアパーツを注文すると、48 時間以内に発送されます。

Q5: 2 年間使用した後のオイルの品質をテストするにはどうすればよいですか?

A: オイル絶縁耐力試験機 (ASTM D877) を使用してください。底部のドレンバルブからサンプルを採取します。絶縁耐力は >30kV である必要があります。 20kVを下回った場合は、オイルを濾過するか交換してください。 1000kVA を超えるユニットについては、年に一度の溶存ガス分析 (DGA) を推奨します。

Q6: 変圧器油絶縁ボックス型コンパクトアメリカン変電所はスマートグリッドシステムに対応していますか？

A: もちろんです。オプションのアドオンには、4G/5G リモート監視ユニット (油温、圧力、負荷電流) および RS485/Modbus RTU ポートが含まれます。 SCADA システムに直接統合できます。

アフターサービス

保証期間: 試運転日から 12 か月、または出荷日から 14 か月 (どちらか早い方)。

対象範囲: コアの故障、巻線の短絡、溶接部からの油漏れなど、すべての製造上の欠陥。開閉装置機械的な故障。
