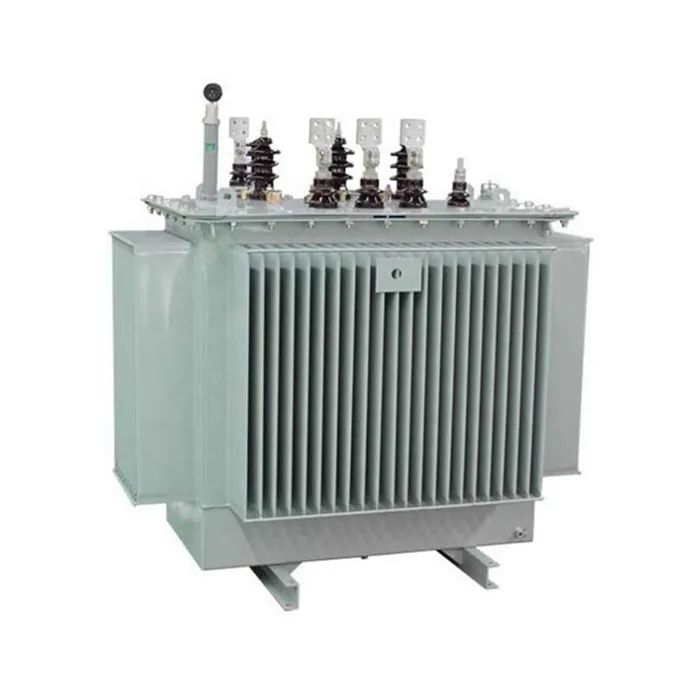

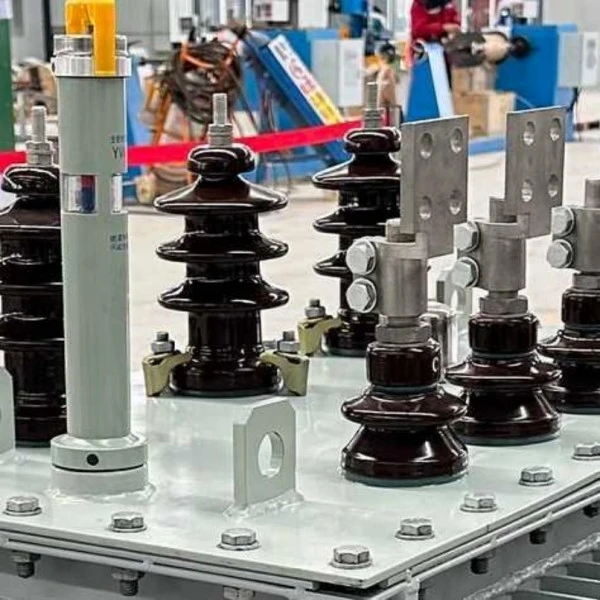

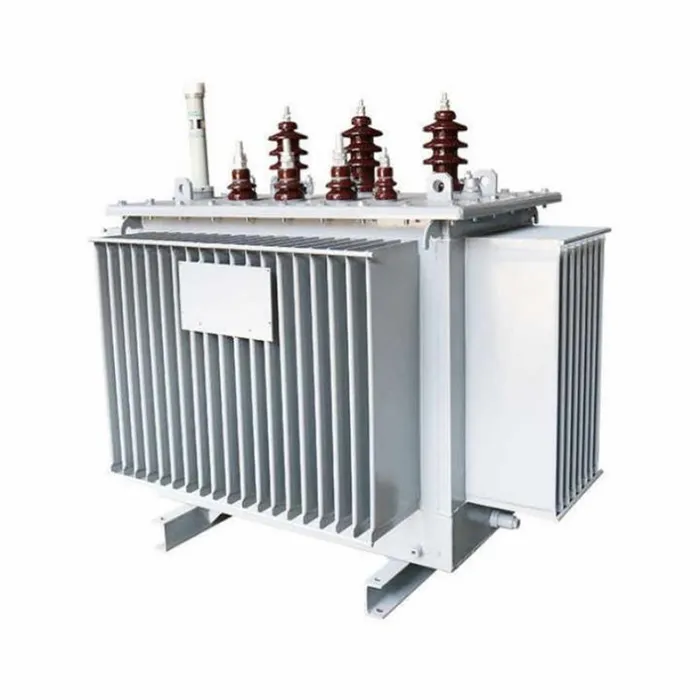

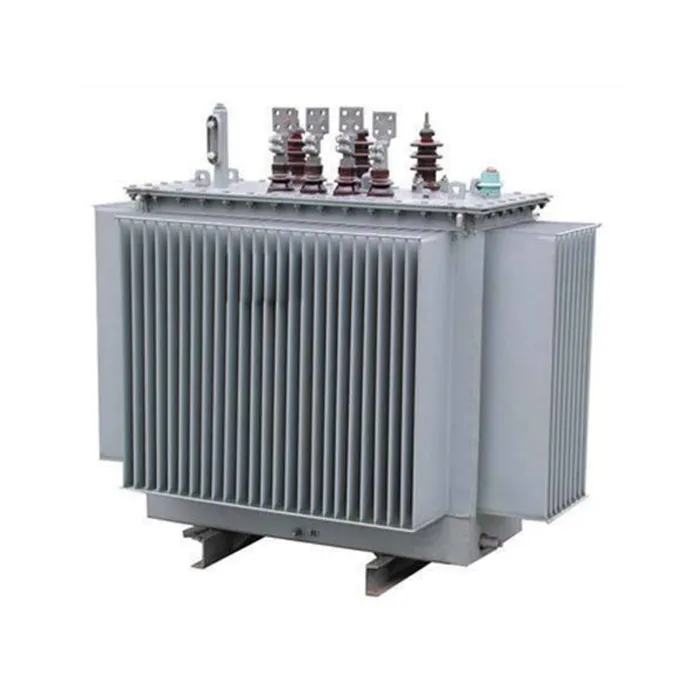

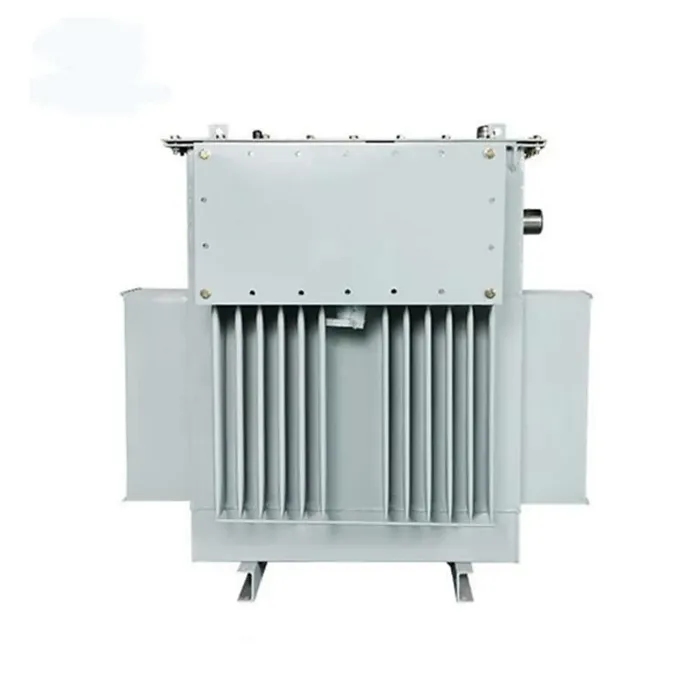

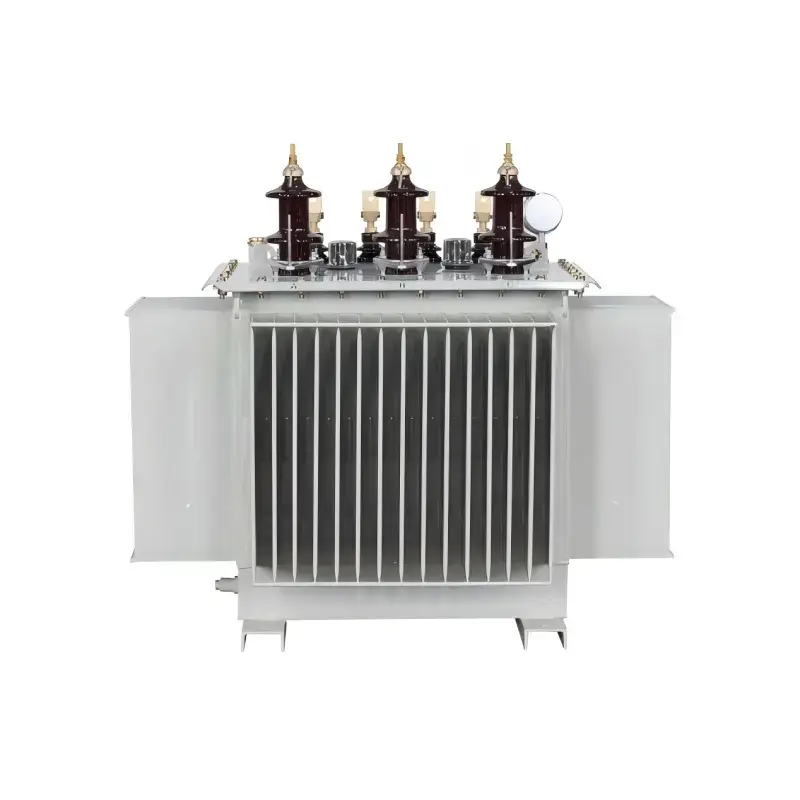

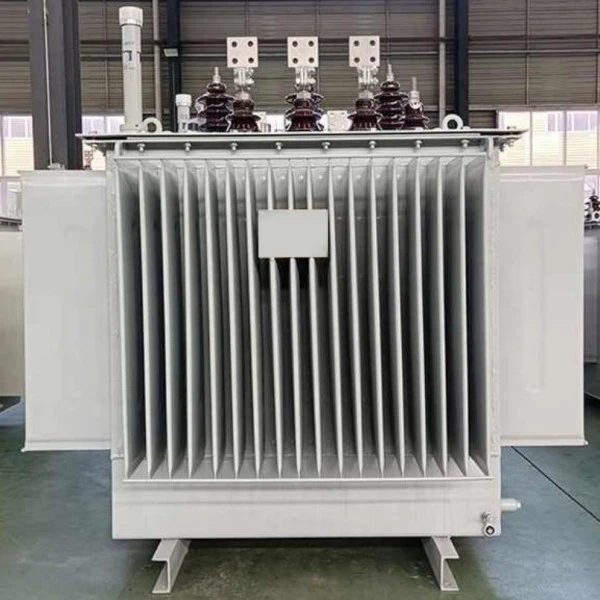

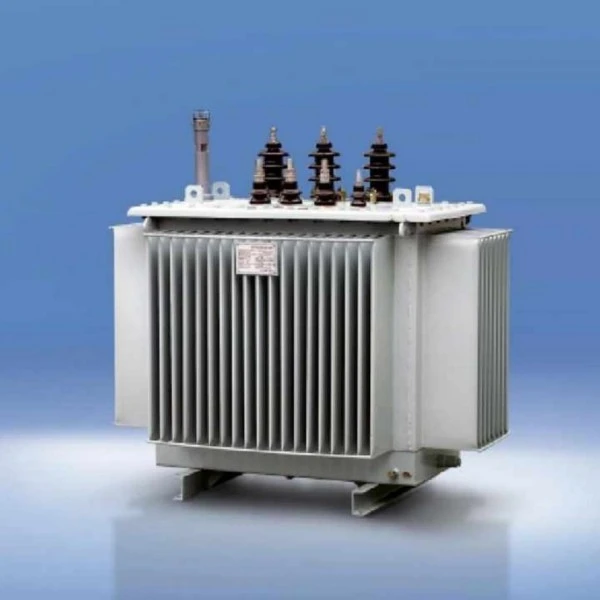

S9 三相油入低圧変圧器

当社の S9 三相油入低圧変圧器は、低圧配電システム向けに特別に設計された信頼性の高い電源デバイスです。この製品を購入すると、安定した性能とコスト効率を兼ね備えた高品質の変圧器が提供され、産業プラント、商業ビル、住宅の配電シナリオに幅広く適用できます。この製品は、高品質の冷間圧延珪素鋼板と高純度銅巻線を使用しています。最適化されたコア構造により、ヒステリシスと渦電流損失が効果的に低減され、長期にわたる安定した信頼性の高い動作が保証されます。油入絶縁冷却方式により放熱性と過負荷耐性に優れ、電圧変動や大幅な負荷変動下でも安定した出力電圧を維持します。完全密閉構造により外部の湿気や不純物を効果的に隔離し、機器の寿命を延ばし、メンテナンス頻度を削減します。

製品パラメータ（仕様）

製品の特徴と用途

製品の特徴

エネルギー効率が高く、損失が少ない:以前の S7 シリーズと比較して、S9 トランスは、無負荷損失が平均約 10%、負荷損失が約 22%、さらに大幅に無負荷電流が約 46% 減少しました。当時、国を挙げて省エネを推進していた製品でした。

信頼性の高い構造設計:

コア：S9油入変圧器は高品質の冷間圧延方向性珪素鋼を使用し、完全傾斜3段重ね接合コア構造を採用し、損失とノイズを効果的に低減します。

巻線:高圧巻線は多層円筒構造を採用し、低圧巻線はオイルダクトを縦に配置した円筒形または改良螺旋構造を採用し、放熱性と機械的強度を高めています。

締結プロセス:すべての締結具にはセルフロック緩み止めナットを採用し、輸送時や長期使用時の安定性を確保するための芯金位置決め構造を追加し、芯金の点検や吊り上げメンテナンスが不要です。

完全密閉構造（S9-Mシリーズ）：S9 配電変圧器タンクは、オイル量の変化を補償する呼吸機能を提供する波形パネルを使用して設計されており、従来のコンサベータが不要になります。この完全密閉構造により、変圧器油は外気から完全に隔離され、酸素や水分の浸入を効果的に防ぎ、絶縁油の劣化を遅らせます。

包括的な安全保護: S9 三相油入低圧変圧器圧力リリーフバルブ、ダイヤル温度計、ガスリレーなどの機器が装備されており、内圧が上昇した場合に速やかに圧力を開放し、装置の安全な運転を確保します。

機能の利点

運用コストの大幅な削減:主な利点はエネルギー効率にあります。 S9 製品は S7 シリーズと比較して運用コストが約 19% 削減され、長期運用で大幅な電力削減が可能になります。

高い動作信頼性:コイルエンドサポートの改良、新絶縁構造、耐ショート設計により、突然のショートに対する耐量が大幅に向上しました。国家的に認められた試験センターでの突発短絡試験に合格しており、系統変動などの悪条件下でも安定した動作を保証します。

非常に低いメンテナンスコスト:完全密閉構造により、通常の耐用期間中は変圧器油の交換が不要となり、メンテナンスの負担とコストを大幅に削減します。

高い適応性と美しいデザイン:波形タンクの設計により、放熱効率が向上するだけでなく、製品がよりコンパクトで見た目も美しくなり、設置面積が削減されます。

製品は環境に適応します

アプリケーションシナリオ

S9 三相油入低圧変圧器は、主に 10kV または 35kV の高電圧電力を 400V の低電圧電力に変換する必要があるターミナル配電アプリケーションで使用されます。具体的なシナリオには次のようなものがあります。

密閉型（S9-Mシリーズ）: 石油や化学処理などの産業に特に適しています。これらの環境には通常、大量の油や化学物質が含まれています。完全に密閉された構造により、腐食性ガスを効果的に隔離し、内部コンポーネントを保護し、安全な動作を保証します。

非密閉タイプ（S9シリーズ）：工業および鉱山企業、建設現場、住宅コミュニティ、商業センター、空港、鉄道駅、その他の一般的な産業および民間の建物で配電ハブとして広く使用されています。

インフラストラクチャーと農業:地下鉄、掘削プラットフォーム、石油生産プラットフォーム、都市および地方の農業用電力網で一般的に使用され、さまざまな機器に安定した電力供給を提供します。

制作内容

三相油入変圧器は、製品の細部にわたって徹底的な最適化が行われています。コア、コイル、オイルタンク、ファスナーなどの核となる部品の設計を改良し、低損失、高信頼性、メンテナンスフリーを実現しました。

コアコンポーネントの構造とプロセス

よくある質問

S9三相油入配電変圧器とは何ですか?

S9 三相油入配電変圧器は、6kV、10kV、11kV、または 13.8kV などの中圧電力を 0.4kV、0.415kV、または 0.433kV などの低圧電力に降圧するために使用される配電装置です。工業プラント、商業ビル、住宅コミュニティ、鉱山現場、農業用送電網、公共配電システムなどで広く使用されています。

S9油入変圧器の電圧比はカスタマイズできますか?

はい。 Lugao は、地域の電力網やプロジェクトの要件に応じて電圧比をカスタマイズできます。一般的なオプションには、10kV/0.4kV、11kV/0.415kV、13.8kV/0.4kV、およびその他のカスタマイズされた電圧の組み合わせが含まれます。ベクトルグループ、タッピング範囲、周波数、アクセサリもカスタマイズできます。

この変圧器ではどのような容量範囲が利用可能ですか?

S9 油入配電変圧器は、プロジェクトの要件に応じてさまざまな定格容量で供給できます。一般的な容量には、5kVA、10kVA、30kVA、50kVA、100kVA、250kVA、500kVA、1000kVA、1600kVA、2000kVA、2500kVAがあります。負荷需要に基づいて適切なモデルを選択するには、Lugao にお問い合わせください。

S9とS11油入変圧器の違いは何ですか?

S9シリーズと比較すると、S11シリーズ通常、無負荷損失が低く、省エネ性能が優れています。 S9 変圧器は、安定した動作、成熟した設計、費用対効果の高さにより、現在でも多くの配電プロジェクトで広く使用されています。最終的な選択は、プロジェクトの予算、効率要件、地域の基準、運用条件によって異なります。

S9 油入変圧器は屋外設置に適していますか?

はい。 S9 油入変圧器は屋外設置用に設計できます。プロジェクトの要件に応じて、密閉オイルタンク、防食コーティング、圧力リリーフバルブ、温度計、オイルレベルインジケーター、その他の保護アクセサリを装備できます。過酷な環境の場合は、お見積もりの​​前に高度、周囲温度、湿度、汚染レベルをお知らせください。

この変圧器はどのような冷却方法を使用していますか?

S9 油入配電変圧器は通常、ONAN 冷却を使用します。これは、Oil Natural Air Natural Cooling を意味します。変圧器油はタンク内で自然に循環して熱を伝達し、タンクの外部表面は自然空冷によって熱を放散します。

Lugao は OEM またはカスタマイズされた変圧器サービスを提供できますか?

はい。 Lugao は OEM およびカスタマイズされた変圧器サービスを提供しています。カスタマイズ オプションには、定格容量、電圧比、周波数、ベクトル グループ、タップ範囲、エンクロージャ設計、変圧器付属品、塗装色、銘板およびパッケージング要件が含まれます。

製品のアフターサービス

1. 変圧器を現場で設置して稼働させた後は、漏れがないことが保証され、塗装が剥がれたり色褪せたりしないことが保証されます。 5 年間の保証が提供されます。保証期間内の通常の使用において品質上の問題が発生した場合は、保証の対象となります。

2. すべての製品は生涯サービスの対象となり、製品付属品の完全性が保証されます。

3. 耐用年数は30年以上です。

4. 設備故障の場合、供給者は購入者からの連絡を受けてから 1 時間以内に対応し、国内 24 時間以内に技術担当者を現場に派遣します。

サービスへの取り組み

1. 当社の製品は ISO9001-2015 品質管理システム要件に厳密に従って製造されており、工場出荷前に製品の品質が 100% 保証されています。

2. 当社は、顧客満足を保証するために、総合的なプリセールス、セールス、アフターサービスを提供します。

1. 当社は60ヶ月の保証を提供します。品質上の問題が発生した場合は、製品を無料で修理または交換し、100％の顧客満足度を保証します。

変圧器の設計とテストは、次の規格に準拠する必要があります。

GB1094.1～2-1996、GB1094.3-2003、GB1094.5-2008 《電源トランス》

GB/T6451-2015 《油入変圧器の仕様と技術要件》

JB/T3837-2010 《変圧器製品の型式指定の作成方法》

GB/T311.1-3.11-97 《高電圧送変電設備の絶縁調整および高電圧試験技術》

GB10237-88 《電力変圧器の絶縁レベルと絶縁試験 - 外部絶縁空間の隙間》

GB7595-87 《使用中の変圧器油の品質基準》

GB7328-87 《変圧器の騒音レベル測定》

GB7534-87 《部分放電の測定》

GB/T15164-94 《油入変圧器のローディングガイド》

DL/T586-95 《電力機器使用者の製造監督のための技術指導書》

GB/T311.1-3.11-97 《高電圧送変電設備の絶縁調整および高電圧試験技術》

GB2536-1990 《変圧器油》

JB/T56011-92 《油入変圧器の製品品質分類》

ZBK41005-89 《6-220KV変圧器の騒音レベル》
