保護リレーが重要な 0.1 秒以内に故障を解消できなかった場合、その結果として生じるアーク フラッシュによりバスバーが蒸発し、変電所の壊滅的な停電が引き起こされる可能性があります。しかし、迅速な故障遮断と、繰り返される短絡ストレス下での長期的な機械的耐久性の両方を保証するスイッチング装置をどのように選択すればよいでしょうか?
鹿高電力株式会社 当社の高電圧開閉装置ソリューションは、最大 40 kA の遮断定格を持つ真空または SF6 サーキット ブレーカーを備えた金属密閉型の厳密にテストされたシステムとして設計されており、障害電流が厳しく供給継続が重要な一次配電ネットワークに信頼性の高い保護と制御を公益事業施設や重工業施設に提供します。
高い故障電流に直面していますか? HV 開閉装置が唯一の選択肢であるかどうかを判断する方法は次のとおりです
一次配電ネットワーク用の認定開閉装置サプライヤーを評価する際、エンジニアリング調達チームは頻繁に次の質問をします。どの故障電流レベルになると RMU 保護が不十分になり、仕様の指定が強制されますか?高圧開閉装置
高電圧開閉装置は、故障電流が深刻で、保護システムがバックアップ ヒューズに頼らずに短絡電流を遮断する必要がある一次配電ネットワーク向けに特別に設計されています。経済的な故障保護のために負荷スイッチとヒューズを組み合わせた RMU とは異なり、高電圧開閉装置には、最大 40 kA 以上の完全な短絡電流を遮断できる電力回路ブレーカーが組み込まれています。この構成は、障害レベルがヒューズ保護された機器の能力を超える公共変電所、重工業プラント、および再生可能エネルギー施設にとって不可欠です。
Lugao の高電圧開閉装置は、引き出し式または固定式サーキット ブレーカー構成を備えており、メンテナンスと運用に柔軟性をもたらします。分離されたバスバーコンパートメントを備えた金属で囲まれた構造により、故障が確実に封じ込められ、隣接するセクションへの内部アークの伝播が防止されます。厳格な型式試験によって検証された堅牢な設計は、要求の厳しい環境において数十年にわたる信頼性の高いサービスを提供します。
Lugao はアーク抵抗と短絡耐性をどのように検証しますか?
高電圧開閉装置は、重大な障害状態時に生成される膨大な電磁力とアークフラッシュエネルギーに耐える必要があります。 Lugao 高電圧開閉装置システムは、厳格なテストによって検証された高誘電体基礎を使用して設計されています。電源周波数 42 kV で 1 分間の耐久性と雷インパルス耐性 75 kV で、IEC 62271-200 規格を満たすかそれを上回っています。短絡耐量定格は、高電圧側での 20 kA ～ 40 kA RMS などの全出力テストによって検証されます。
耐アーク性は重要な安全機能です。当社の開閉装置は、エンクロージャがアーク エネルギーを封じ込めて安全に排気できることを確認するため、内部アーク故障テスト (IAC 定格) を受け、人員と隣接する機器を保護します。テスト後の検査では、バスバー接続部の完全性と構造変形がないことが確認され、最も厳しい障害条件下でプロジェクト エンジニアがシステムの安定性を保証します。
どのような構造保護と環境適応が統合されていますか?
開閉装置の筐体は、天候、粉塵、および潜在的なアーク現象にさらされるため、環境悪化や事故の影響に対する最初の防御となります。 Lugao 高電圧開閉装置は、屋内ユニットでは IP4X の保護等級を達成し、屋外設置ではそれ以上の保護等級を達成し、固体粒子の侵入や水しぶきに対して効果的な耐性を提供します。ハウジングは、防食表面処理を施した耐食性スチール (重要なコンポーネントの厚さ 2mm 以上) で作られており、極端な周囲温度、高湿度、腐食性の沿岸大気にも耐えます。
バスバーと回路ブレーカーのコンパートメントが分離されているため、充電部分が物理的に分離され、安全性が向上します。各機能コンパートメントは耐火バリアで独立して密閉されており、セクション間での障害の伝播を防ぎ、元のコンパートメント内の潜在的なインシデントを封じ込めます。この区画化設計により、1 つのセクションで障害が発生しても隣接するセクションの整合性が損なわれず、システムの安定性が維持され、損傷が軽減されます。
Lugao はどのような電圧クラスと構成オプションを供給できますか?

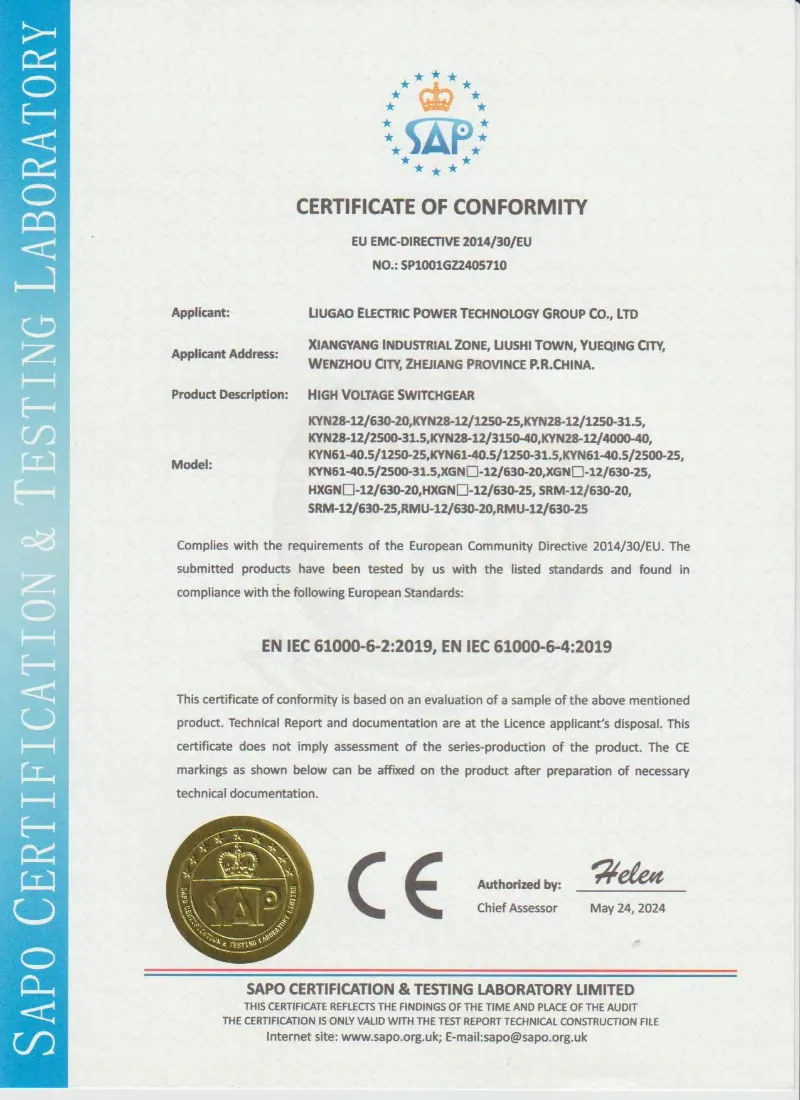

Lugao の ISO9001 および SGS 認定の生産ワークショップは、専門的な組立ラインとフルパワーのテストベイを備え、IEC、GB、CE、および CCC の国際規格に厳密に従って高電圧開閉装置を製造し、費用のかかるサイトの変更を必要とせずに直接プラグアンドプレイの導入をサポートします。
電圧クラスと容量範囲
電圧クラス
アプリケーションシナリオ
構成オプション
40.5kV / 33kV 高圧開閉装置
商用変電所、風力発電所の集電システム、堅牢な短絡耐性と低い部分放電レベルを必要とする重工業地帯
KYN61-40.5 真空または SF6 サーキットブレーカーを備えた空気絶縁または GIS 構成
24kV / 13.8kV 高圧開閉装置
都市の高層ビル、住宅コミュニティ、地方自治体のインフラストラクチャ、州の電力網自動化アプリケーション
遠隔制御、センシング、保護を可能にするインテリジェントモジュールを搭載
12kV / 11kV 配電開閉装置
複合商業施設、住宅コミュニティ、地方電化プロジェクト
真空サーキットブレーカーオプションを備えた固定または描画可能な設計
開閉装置とコンポーネントのオプション
Lugao は、特定のプロジェクト要件に合わせて柔軟な内部構成を提供します。
· サーキットブレーカーのタイプ: 中電圧アプリケーション用の真空サーキットブレーカー (VCB) は、優れた消弧性と長寿命を実現します。 SF6 サーキットブレーカーは、堅牢な遮断機能を必要とする高電圧アプリケーションに利用できます。
· 配電盤キャビネットのタイプ: 固定または描画可能な設計の KYN28A、KYN61、または GIS 構成は、リング ネットワーク、ターミナル、またはデュアル電源モードをサポートします。
· 保護と制御: 過電流、地絡、方向性、および差動保護機能を含む、リモート監視および制御用の通信インターフェイスを備えた統合型保護リレー。
一次変電所に最適な高電圧開閉装置構成を選択するにはどうすればよいですか?
故障電流が厳しく、回路の信頼性が重要である公共変電所や重工業プラントでは、回路ブレーカー保護を備えた高電圧開閉装置が不可欠です。 Lugao は、特定のプロジェクト要件に合わせて、さまざまなブレーカー定格、バスバー配置、保護方式などのカスタマイズされた構成オプションを提供します。堅牢な構造と包括的なテストにより、要求の厳しい環境において数十年にわたる信頼性の高いサービスが保証されます。
