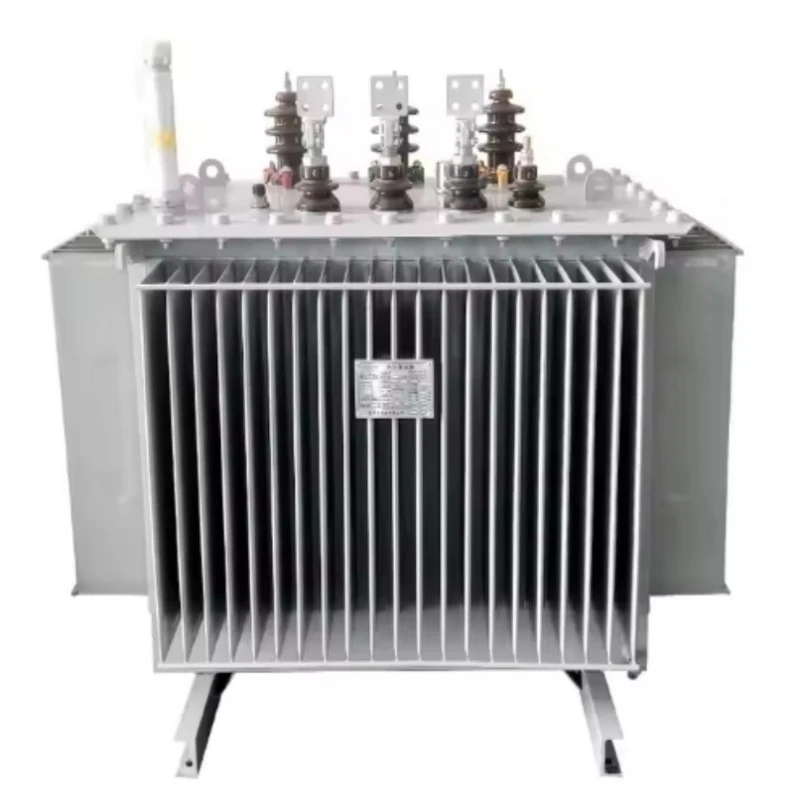

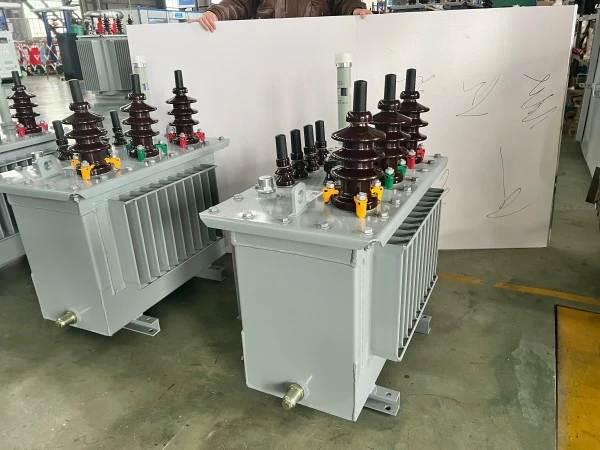

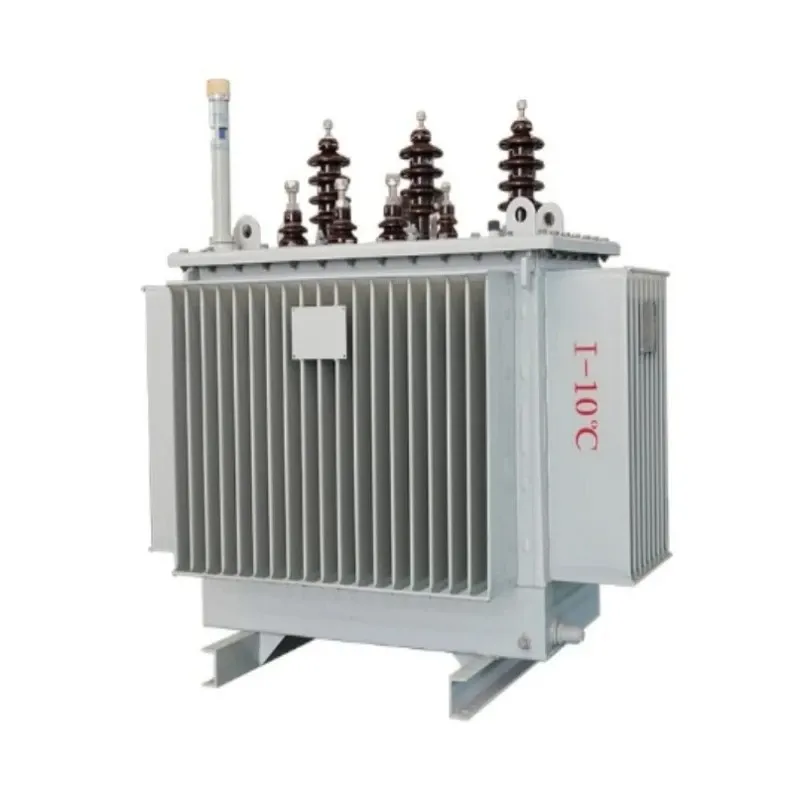

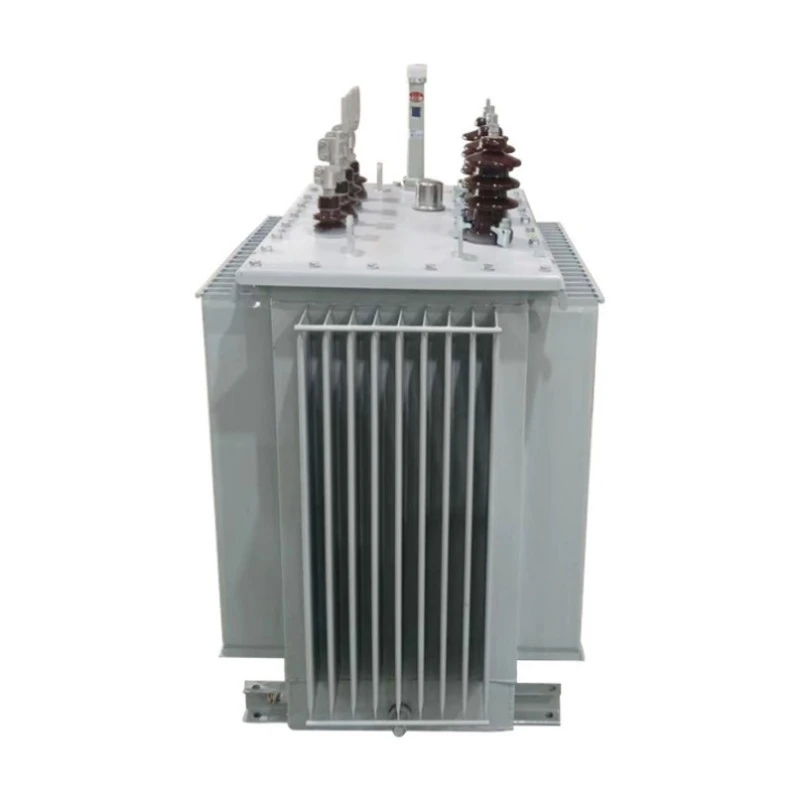

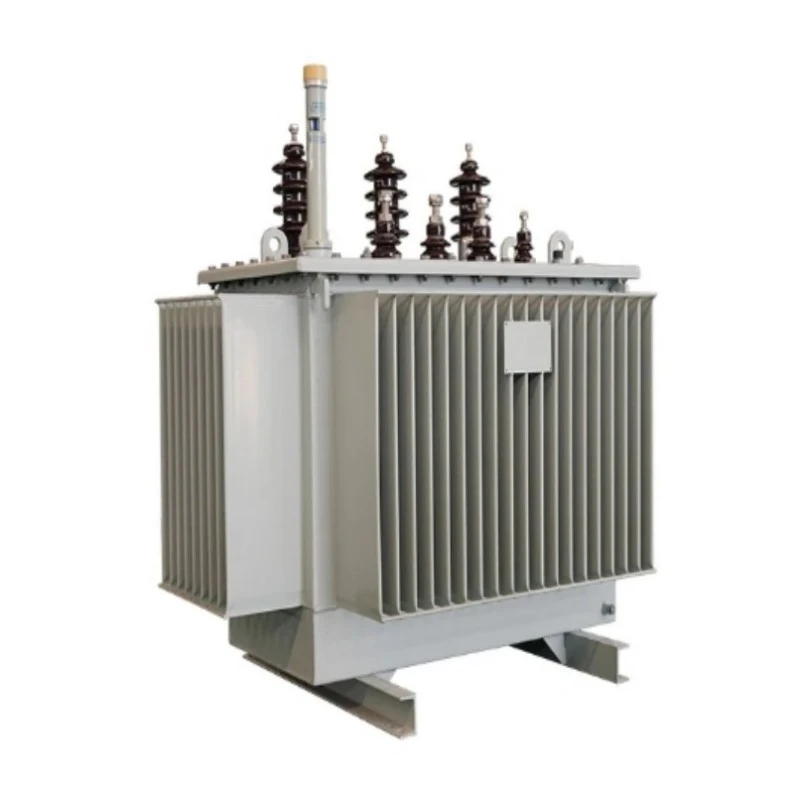

S13 単相油入変圧器

S13 単相油入変圧器は、地方の電化、住宅の柱上配電、軽度の商業用途などの単相電源用途向けに特別に設計されています。この製品を購入すると、従来のものと比較して無負荷損失を大幅に低減する高効率、低損失のトランスが得られます。S9そしてS11シリーズ、寿命全体にわたって目に見えるエネルギー節約を実現します。

この変圧器は、階段状重ね継手設計を備えた高透磁率の方向性ケイ素鋼コア、またはさらに低損失を実現するオプションのアモルファス合金コアを備えています。油浸冷却システムにより優れた熱管理が保証され、完全密閉の波形タンク構造により油の酸化や水分の浸入が防止され、メンテナンスの必要性が大幅に軽減されます。コンパクトで軽量な設計なので、ポールへの取り付けや持ち運びが簡単です。

製品の特徴と用途

特徴

IEC、ANSI、GB、SANS 規格に適合またはそれを超えています

超低無負荷損失、S11 シリーズより最大 30% 低減

コンサベータのない完全密閉波形タンク設計

高い過負荷容量と優れた熱安定性

低騒音動作で住宅地に最適

優れた短絡耐量

ポールマウントまたはプラットフォーム設置向けのコンパクトかつ軽量

グリッドの柔軟性を実現する広い電圧タップ範囲

環境に優しい絶縁油オプションも用意

通常の使用条件下ではメンテナンスフリーの動作

Q&A: 製品に関する主要な洞察

Q: 単相油入変圧器とは何ですか?

A: A単相油入変圧器 は、冷却と絶縁に絶縁油を使用する配電変圧器の一種で、単相電気システムで動作するように設計されています。これは、三相電力を必要としない住宅地、地方の配電、小規模商用アプリケーションで一般的に使用されています。油浸により優れた放熱が実現し、内部コンポーネントを環境要因から保護します。

Q：S13シリーズはどのようにして従来モデルよりも高いエネルギー効率を実現しているのでしょうか？

A: S13 シリーズは、2 つの重要な進歩により、より高い効率を実現しています。1 つは、段付き重ね継手コア構造を備えた高透磁率冷間圧延方向性ケイ素鋼の使用により、ヒステリシスと渦電流損失が大幅に低減されます。第 2 に、オプションのアモルファス合金コアにより、従来のケイ素鋼と比較して無負荷損失がさらに最大 50% 削減されます。これらの改善により、無負荷損失値は S11 シリーズよりも 30% 低くなり、国家エネルギー基準をはるかに下回ります。

Q: 単相変圧器にとって完全密閉構造が重要なのはなぜですか?

A: 単相変圧器は、気象条件が変化する地域の屋外に設置されることがよくあります。完全密閉のコルゲートタンクによりコンサベータが不要となり、絶縁油と大気との直接接触を防ぎます。絶縁劣化の主な原因である吸湿や油の酸化を防ぎます。その結果、変圧器の耐用期間中はオイル交換やメンテナンスが不要となり、運用コストが大幅に削減されます。

Q: この変圧器は再生可能エネルギー用途に使用できますか?

A: はい。 S13 単相油入変圧器は、屋上の太陽光発電設備、小水力プロジェクト、住宅用エネルギー貯蔵システムなどの小規模再生可能エネルギー システムに最適です。効率が高く、電圧変動に対応できるため、分散型発電セットアップでの電力の昇圧または降圧に最適です。

主なアプリケーションシナリオ

地方の電化:損失を最小限に抑えながら、遠隔地の村、農場、農業経営に信頼性の高い単相電力を供給します。

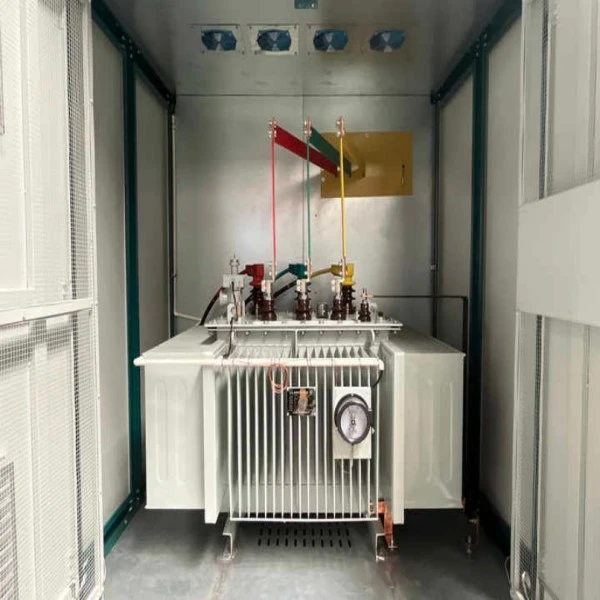

住宅用電柱設置型配電:単相電源が標準的な住宅地に最適で、コンパクトなサイズと低騒音を実現します。

軽商業ビル:効率的な配電を必要とする小規模な店舗、オフィス、地方の商業センターで使用されます。

再生可能エネルギーの統合:住宅用太陽光発電システムの電圧を昇圧したり、ミニグリッドから電圧を降圧したりするのに適しています。

仮設建設力:軽量設計により、建設現場での一時的な電力需要に簡単に導入できます。

製品パラメータ（仕様）

表: S13 単相油入変圧器 – 一般的な仕様 (11kV / 0.23kV または 0.4kV)*

制作内容

コアの材質とプロセス

S13 単相油入変圧器コアは、45° 段付き重ね接合設計の高透磁率冷間圧延方向性ケイ素鋼を使用して構築されています。最高の効率が要求されるアプリケーションには、従来のケイ素鋼と比較して無負荷損失を最大 50% 削減するアモルファス合金コアが利用可能です。コアは精密にせん断され、半乾燥状態のガラステープで結合されて積み重ねられ、振動と騒音を最小限に抑えます。

巻線構造

高電圧巻線と低電圧巻線はどちらも無酸素銅導体から巻かれており、高い導電率と最小限の抵抗損失を保証します。低圧巻線は、縦方向のオイルダクトを備えたフォイルまたはヘリカル構造を採用しており、機械的強度と耐短絡耐量が大幅に向上しています。

断熱および冷却システム

高品質の鉱物絶縁油が標準の冷却媒体および誘電媒体として使用されます。ご要望に応じて、環境に優しい高引火点絶縁流体をご利用いただけます。オイルペーパー絶縁システムは厳格な真空乾燥とオイル充填プロセスを経て、残留水分と気泡を除去し、標準要件を大幅に上回る部分放電開始電圧を保証します。

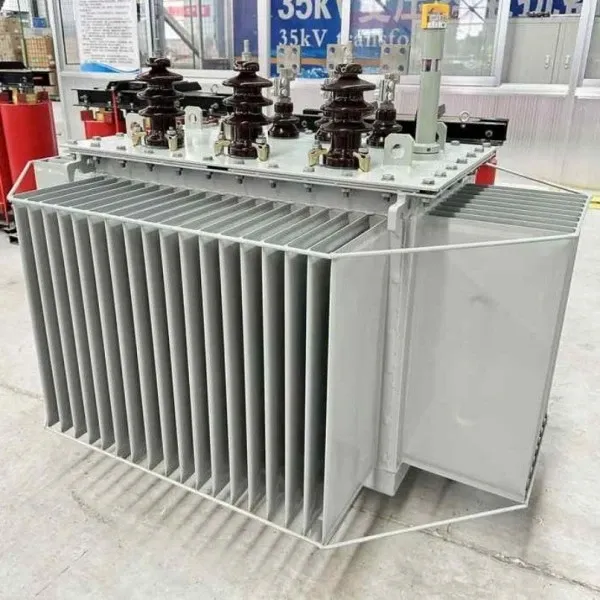

タンクとシール

このタンクは、熱放散と熱膨張補償の両方を提供する波形パネル設計を特徴としており、外部保護装置の必要性を排除します。完全密閉構造により油の酸化や湿気の侵入を防ぎ、変圧器の耐用期間中メンテナンスフリーを保証します。安全装備として圧力リリーフバルブ、オイルレベルゲージを標準装備しています。

Q&A: 生産と品質

Q: 各変圧器に対してどのような品質テストが実行されますか?

A: 各 S13 単相変圧器は、出荷前に、無負荷損失および負荷損失の測定、短絡インピーダンス テスト、誘導過電圧耐性テスト、部分放電テスト、雷インパルス テストなど、一連の包括的な日常および型式テストを受けています。すべてのテスト結果は文書化され、追跡可能です。

Q: コルゲートタンクの設計は信頼性にどのように貢献しますか?

A: 波形タンクの設計は 3 つの重要な機能を果たします。表面積を増やして効率的な熱放散を実現し、温度によるオイル量の変化に対応する柔軟な拡張能力を提供し、オイルを外部汚染物質から隔離する完全に密閉された環境を作り出します。これにより、オイル コンサバレーターやブリーザー システムが不要になり、潜在的な故障点が減少し、メンテナンスが簡素化されます。

Q: この変圧器の予想耐用年数はどれくらいですか?

A: 通常の動作条件下では、S13 単相油入変圧器は 30 年以上の耐用年数を持つように設計されています。完全密閉構造と高品質の素材により、オイル交換やコアのメンテナンスを必要とせず、長期的な信頼性が保証されます。

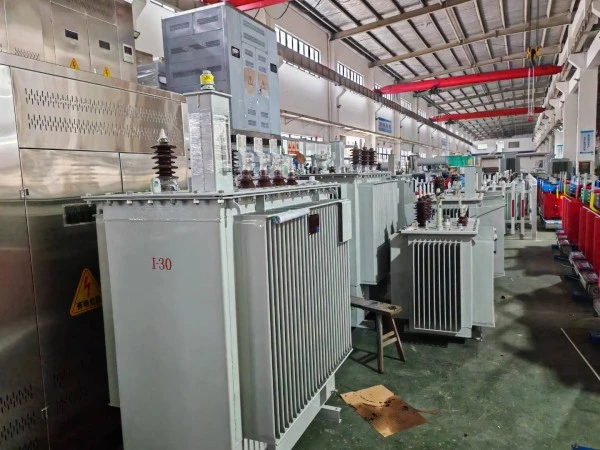

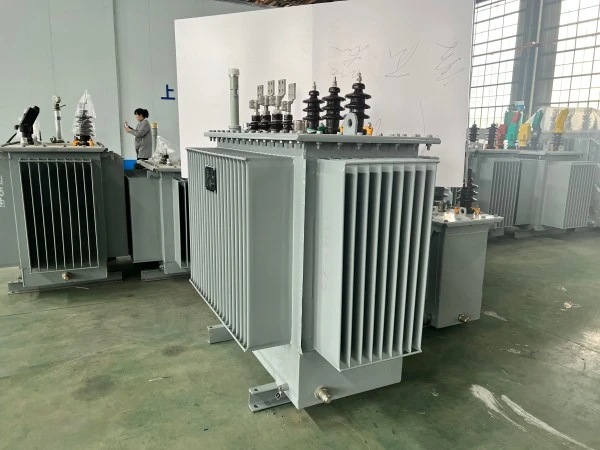

製造能力

鹿皓パワー は、高度な巻線、コア切断、真空乾燥、および試験装置を備えた最新の変圧器生産ラインを運営しています。当社は OEM および ODM 製造をサポートし、電圧、容量、周波数、国際規格に合わせたカスタマイズされたソリューションを提供し、安定した品質と信頼性の高い納品を保証します。

製品アフターサービス

変圧器を設置して稼働させた後は、漏れがないことが保証され、塗装が剥がれたり色褪せたりしないことが保証されます。 5 年間の保証と生涯テクニカル サポートが提供されます。保証期間内に通常の使用で発生した品質問題は保証されます。

すべての S13 単相変圧器は生涯サービス サポートの対象となっており、スペアパーツと技術サポートを長期にわたって確実に入手できます。

耐用年数は、指定された動作条件下で 30 年以上です。

機器に障害が発生した場合、サプライヤーは購入者からの通知を受けてから 1 時間以内に対応し、国内では 24 時間以内に技術担当者を現場に派遣します。

サービスへの取り組み

S13 単相油入変圧器は、ISO 9001:2015/2018 品質管理システム要件に厳密に従って製造されており、工場出荷前に製品が 100% の品質基準を満たしていることが保証されます。

当社は、顧客満足度を確保するために、包括的なプリセールス、インセールス、アフターサービスを提供します。

当社は5年間の保証と生涯テクニカルサポートを提供します。品質上の問題が発生した場合は、製品を無料で修理または交換し、100％の顧客満足度を保証します。

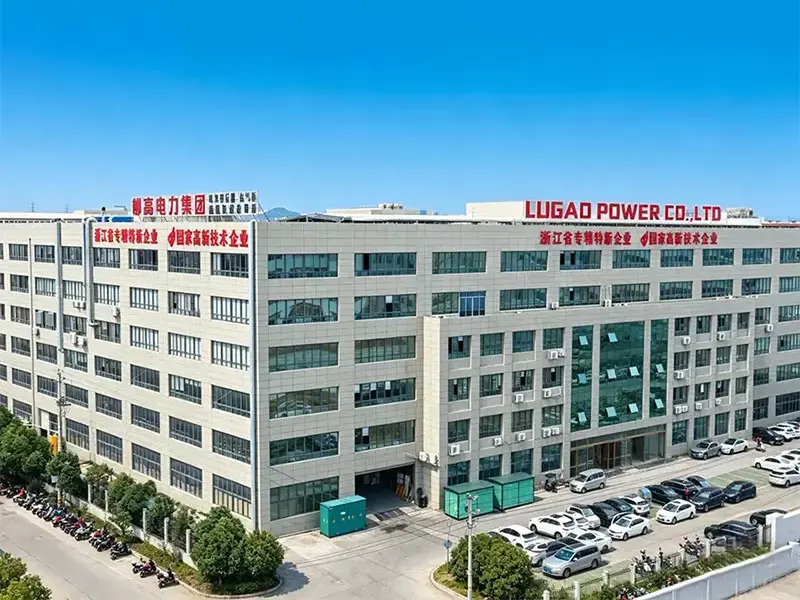

工場の強み

長年にわたる送配電機器の製造経験を活かし、鹿皓パワーは、世界的な電力会社、EPC請負業者、産業施設、再生可能エネルギープロジェクトに信頼性の高い変圧器ソリューションを提供することに特化した専門的な生産拠点を設立しました。

世界中の顧客がルガオを選ぶ理由

✔ 専門の変圧器メーカー

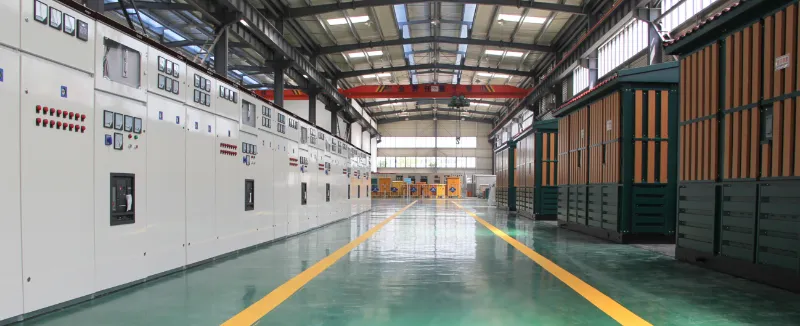

✔ 最新の生産ワークショップ

✔ 経験豊富なエンジニアリングおよび研究開発チーム

✔ 厳格なISO 9001品質管理システム

✔ 完全なルーチンテストおよびタイプテスト機能

✔ IEC、ANSI、IEEE、GB 規格に準拠

✔ OEMおよびODMのカスタマイズが可能

✔ 安定したサプライチェーンと短納期

✔ 経験を複数の国際市場に輸出

✔ 販売前および販売後の専門的な技術サポート
