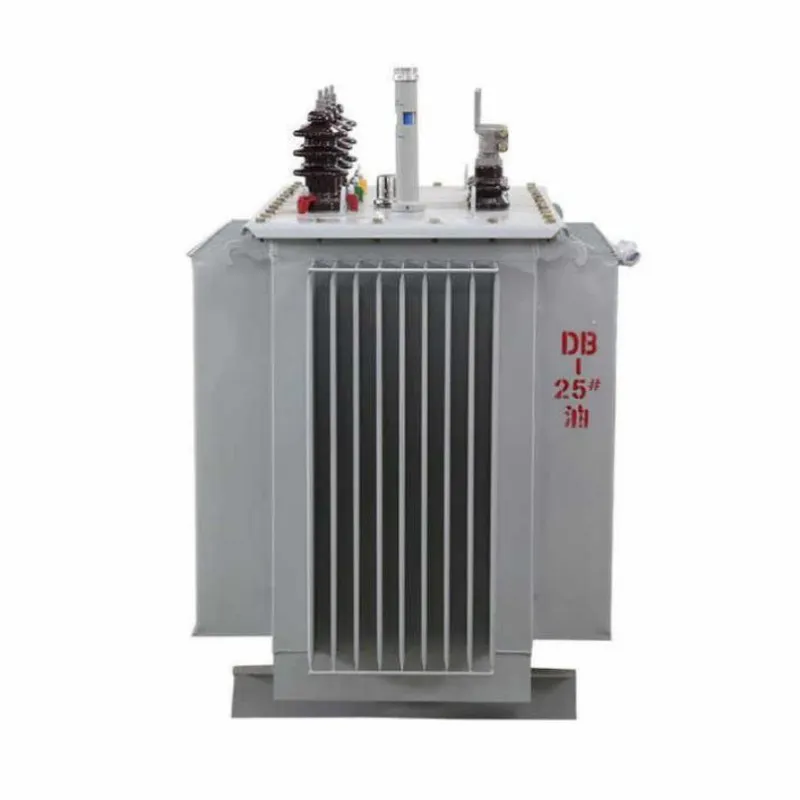

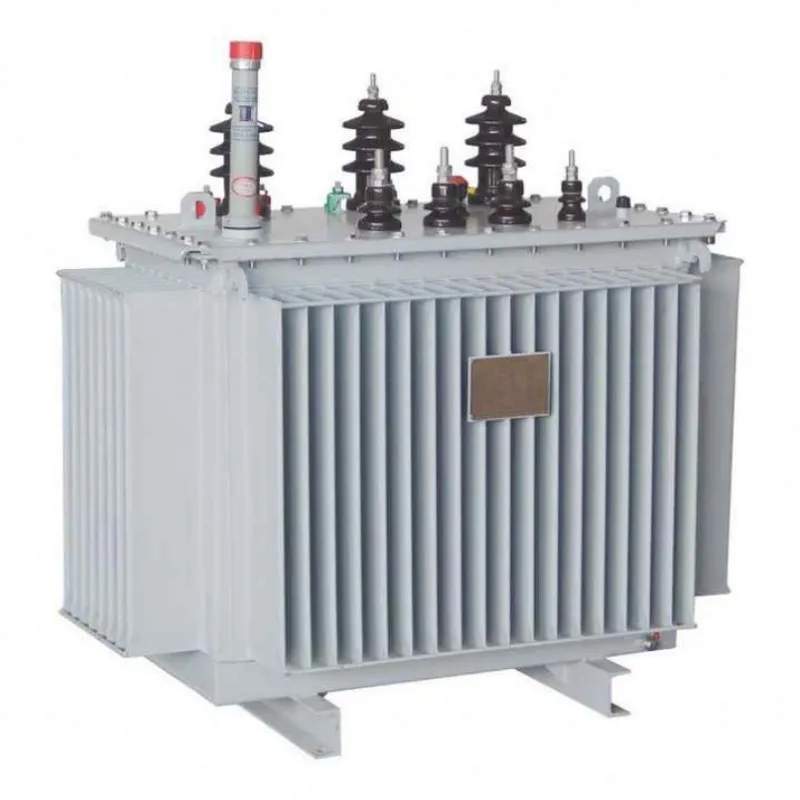

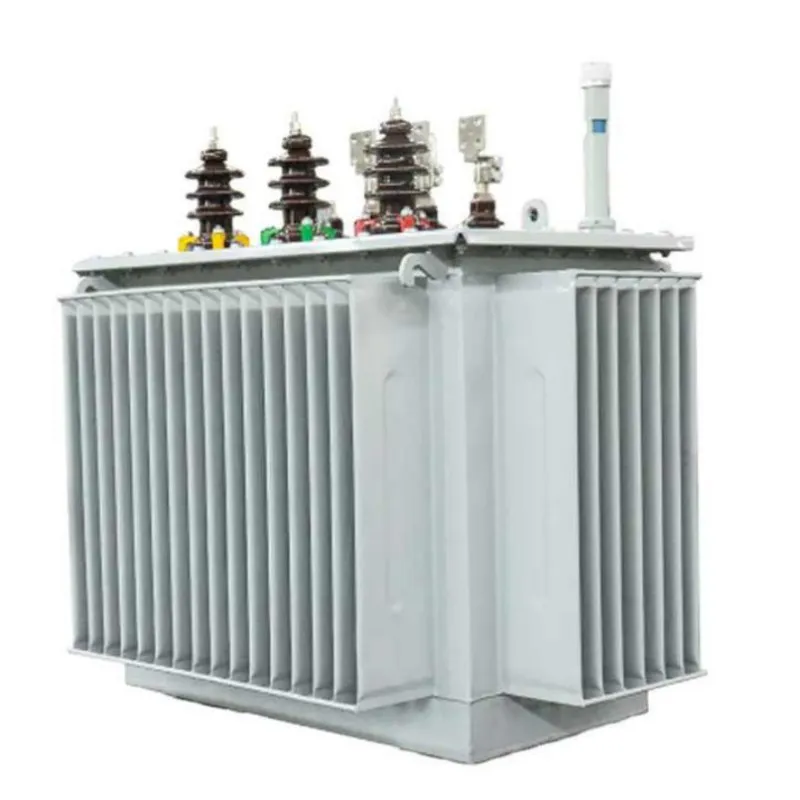

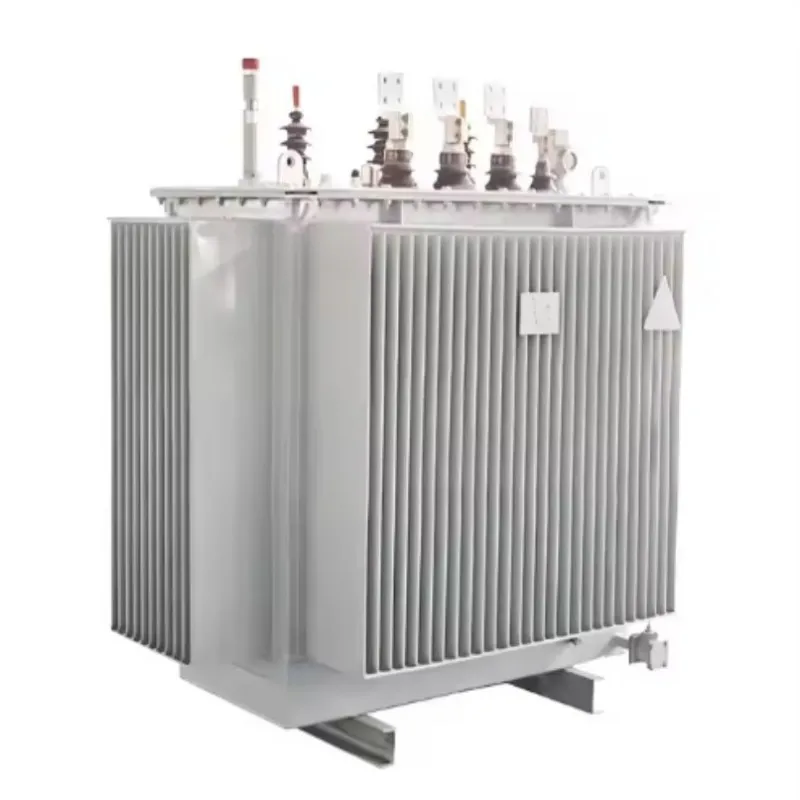

降圧油入配電変圧器

当社の降圧油入配電変圧器は、中電圧または高電圧（11kV、22kV、または33kVなど）をエンドユーザーの消費に適した標準化された低電圧出力（400Vや230Vなど）に変換するように設計されています。この製品は、信頼性の高い電圧調整、高い過負荷容量、長期耐久性を必要とする配電ネットワークに最適です。

のトランス低損失の方向性シリコン鋼コアと高導電性銅巻線が特徴で、無負荷損失と負荷損失を大幅に削減します。油浸冷却システムにより効率的な放熱が保証され、完全密閉構造により湿気の侵入や油の酸化が防止され、メンテナンスの必要性が軽減され、動作寿命が延長されます。

製品の特徴と用途

特徴

1. IEC、ANSI、GB、SANS 規格に適合または上回る

2. 波形タンク設計による完全密閉構造

3. 高い過負荷容量と熱安定性

4. 低騒音動作と高効率

5. ポールマウントまたは地上設置に適したコンパクトな設計

6. 堅牢な短絡耐性

7. 取り付けが簡単でメンテナンスの手間がかかりません

8. 生涯サービスサポートによる長寿命

9. 電圧調整用に複数のタッピング範囲が利用可能

10. 環境に優しい絶縁油のオプションが利用可能

Q&A: 降圧油浸配電変圧器に関する重要な洞察

Q: 降圧トランスとは何ですか?

A: 降圧変圧器は、高い入力電圧を低い出力電圧に下げる変圧器の一種です。一次巻線の巻数が多くなり、二次巻線の巻数が少なくなります。このタイプの力 トランスは、産業機器、商業ビル、住宅地に使用可能な電圧レベルを安全に供給するための配電システムに不可欠です。

Q: この降圧変圧器のエネルギー効率を高めるのはなぜですか?

A: 当社の変圧器は、高透磁率の冷間圧延方向性ケイ素鋼と最適化されたコアジョイント構造を使用しており、ヒステリシスと渦電流損失を大幅に低減します。これにより、従来の変圧器と比較して無負荷損失と負荷損失が低くなり、運用コストが直接削減されます。

Q: 油浸冷却システムはどのようにパフォーマンスを向上させますか?

A： 絶縁油は誘電媒体と冷却剤の役割を兼ねています。熱はコアと巻線からタンク表面に効率的に伝達され、そこで周囲の環境に放散されます。継続的な高負荷や高温条件下でも安定した動作を実現します。

Q: この変圧器は屋外での使用に適していますか?

A: はい。完全に密閉された波形タンク設計により、内部コンポーネントを湿気、ほこり、腐食環境から保護します。変電所、工業ヤード、地方の配電ネットワークなどの屋外設置に最適です。

主なアプリケーションシナリオ

産業施設:工場、加工工場、重機などに安定した低圧電力を供給します。

商業ビル:ショッピングモール、オフィス複合施設、ホテルで中電圧を安全なレベルに降圧するために使用されます。

住宅用配電:地域の変電所または電柱設置構成に設置され、家庭に電力を供給します。

再生可能エネルギー システム:電圧調整と送電網接続のために太陽光発電所や風力発電所と統合します。

インフラストラクチャ プロジェクト:高い信頼性が要求される空港、鉄道、病院、データセンターなどに最適です。

製品パラメータ（仕様）

表: 降圧油入変圧器 – 一般的な仕様 (11kV / 0.4kV)

油入変圧器 vs 乾式変圧器

を選択してください油入変圧器次のような状況の場合:屋外設置が必要な場合。より高いエネルギー効率が必要な場合、より高い過負荷容量が必要な場合。中容量または大容量が必要な場合。または、コスト効率の高い配電ソリューションを求める場合に。

以下の場合には乾式変圧器をお選びください。変圧器が屋内に設置されている場合。火災安全が重要な場合、現場で油性媒体の使用が禁止されている場合。プロジェクトに病院、ショッピングモール、データセンター、高層ビルが含まれる場合。

まとめ：油入変圧器は、屋外、産業、および公共送電網の用途に適しています。乾式変圧器屋内での使用や、防火要件が厳しい場所での使用に適しています。

制作内容

コアの材質とプロセス

コアは、高透磁率の冷間圧延方向性ケイ素鋼を使用して構築されており、段付き重ね継手設計により、無負荷損失を最小限に抑え、励磁電流を低減します。構造の完全性と低騒音を確保するために、コアは半乾燥ガラステープで固定されています。

巻線構造

高電圧巻線と低電圧巻線は無酸素銅導体から作られています。低圧巻線は、縦方向のオイルダクトを備えたフォイルまたはヘリカル構造を採用し、機械的強度と短絡耐性を強化します。

断熱および冷却システム

高品質の鉱物油または環境に優しい高発火点絶縁流体を使用します。油紙絶縁システムは、真空乾燥とオイル充填プロセスを経て残留水分と空気を除去し、高い絶縁耐力と長期信頼性を保証します。

タンクとシール

波形タンクの設計により、コンサベータを必要とせずに熱膨張を補償します。完全密閉構造によりオイルの酸化や水分の浸入を防ぎ、メンテナンス頻度の低減とオイルの寿命を延ばします。

標準装備には次のものが含まれます

1. 低レベルアラーム付きオイルレベルゲージ

2. 圧力リリーフバルブ

3. アラーム接点付きダイヤル温度計

4. 故障検出用のオプションのガスリレー

Lugao 降圧変圧器を選ぶ理由

Lugao 降圧油入変圧器は、安全な配電のために、11kV、22kV、33kV などの中電圧または高圧電圧を 400V または 230V などの低電圧に降圧するように設計されています。

高効率：低損失のケイ素鋼コアにより無負荷損失が低減され、エネルギーが節約されます。

安定した性能：銅巻線と最適化された構造により、安定した電圧出力が保証されます。

強力な冷却能力：油浸冷却方式により放熱性に優れ、長時間の稼働をサポートします。

完全密閉タンク：湿気・ホコリ・油の酸化を防ぎ、メンテナンスの負担を軽減します。

高い短絡強度：強力な巻線とクランプ構造により、系統事故時の安全性が向上します。

屋外使用：変電所、工場、地方の送電網、商業ビル、再生可能エネルギープロジェクトに適しています。

利用可能なカスタムデザイン：電圧、容量、ベクトルグループ、出湯範囲、冷却方式、タンク種類をカスタマイズ可能です。

出荷前の厳格なテスト：各変圧器は、電圧比、巻線抵抗、絶縁、無負荷損失、負荷損失、インピーダンス、油漏れについてテストされます。

Lugao は、信頼性の高い品質、短納期、専門的な技術サポートを備えた OEM および ODM 変圧器ソリューションを提供します。

製品アフターサービス

1. 製造上の欠陥に起因する品質問題については、1 年以内に無料で修理または交換します。

2. 人為的ミスまたは不可抗力（落雷、洪水、火災など）によって引き起こされた損傷は保証の対象となりません。
