保護リレーが重要な 0.1 秒以内に故障を解消できなかった場合、その結果生じるアークフラッシュによりバスバーが蒸発し、変電所の壊滅的な停電が引き起こされる可能性があります。中国を拠点とする開閉装置の専門メーカーとして運営されている Lugao Power Co., Ltd. は、IEC 認定の厳格にテストされた金属密閉開閉装置システムを通じて、これらの配電の脆弱性を排除しています。 2016 年以来、当社の ISO9001 および SGS 認定施設は、電力会社、EPC 請負業者、産業施設に信頼性の高いプラグアンドプレイの保護および制御ソリューションを提供する空気絶縁およびガス絶縁開閉装置を提供し、現場での試運転時間を最大 50% 短縮しています。
空気断熱と断熱のどちらを選択するかガス絶縁開閉装置あなたのプロジェクトのために?
適格な開閉装置サプライヤーを評価する際、エンジニアリング調達チームはよく次のような質問をします: 変電所に AIS または GIS テクノロジーを指定する必要がありますか?答えは、利用可能な敷地面積、環境条件、長期的なメンテナンス戦略によって異なります。
空気絶縁開閉装置（AIS）は、目に見える切断点とアクセス可能なバスバーを備えた従来の透明な構造を特徴としています。この設計は、検査の容易さ、簡単なメンテナンス、およびコスト効率を優先しています。 13.8kV 金属密閉開閉装置などの Lugao の AIS ソリューションは、堅牢な鉄骨フレーム、高強度の絶縁材、銅製バスバーを使用して設計されており、スペースがそれほど制約されていない標準的な変電所環境でも信頼性の高い動作を保証します。
対照的に、ガス絶縁開閉装置 (GIS) は、SF6 ガスが充填されたコンパクトで完全に密閉された筐体を採用しており、わずかな設置面積で優れた絶縁耐力を実現します。この設計は、都市の地下変電所、高層ビル、および敷地が限られている工業地帯に最適です。
|
デザインタイプ
|
断熱材
|
フットプリント
|
代表的な用途
|
|
Air-Insulated (AIS)
|
空気・真空
|
より大きな設置面積
|
十分なスペースのある変電所、産業プラント、商業プロジェクト
|
|
ガス断熱 (GIS)
|
SF6ガス
|
コンパクト (最大 70% 小型化)
|
都市部の変電所、屋内設置、過酷な環境、スペースに制約のある現場
|
どちらの設計も、工場での事前テスト、モジュラー構造、迅速な展開といった主要な利点を共有していますが、最終的には、ローカル グリッド標準、利用可能なサイト エリア、メンテナンス アクセス要件に合わせて選択することになります。 Lugao は両方の構成を完全にカスタマイズして提供し、地域のプロジェクト仕様に関係なくシームレスな統合を保証します。
Lugao はどのようにして誘電体の完全性と短絡耐性を検証しますか?
開閉装置は、雷サージ、開閉過電圧、送電網故障時に発生する巨大な電磁力に耐える必要があります。 Lugao スイッチギヤ システムは、厳格なテストによって検証された高誘電体基礎を使用して設計されています。電源周波数 42 kV で 1 分間の耐久性と、高電圧側での雷インパルス耐性 75 kV があり、IEC 62271-1 規格を満たすかそれを上回っています。
短絡耐性は交渉の余地がありません。当社の開閉装置は、高電圧側で 20 kA ～ 40 kA RMS などの短絡耐定格がテストされています。テスト後の検査では、バスバー接続部の完全性と構造的変形がないことが確認され、最も要求の厳しい障害条件下でもプロジェクト エンジニアにシステムの安定性が保証されます。
どのような構造保護と環境適応が統合されていますか?
開閉装置の筐体は、天候、粉塵、偶発的な衝撃にさらされるため、環境悪化に対する最初の防御となります。 Lugao スイッチギヤは、屋内ユニットでは IP4X の保護等級を達成し、屋外設置ではそれ以上の保護等級を達成し、固体粒子の侵入や水しぶきに対する効果的な耐性を提供します。防食表面処理を施した耐食鋼板 (重要なコンポーネントの厚さは 2mm 以上) で作られたハウジングは、極端な周囲温度、高湿度、腐食性の沿岸大気にも耐え、数十年にわたる使用にわたって構造の完全性を保証します。
Lugao はどのような構成、電圧クラス、容量を供給できますか?

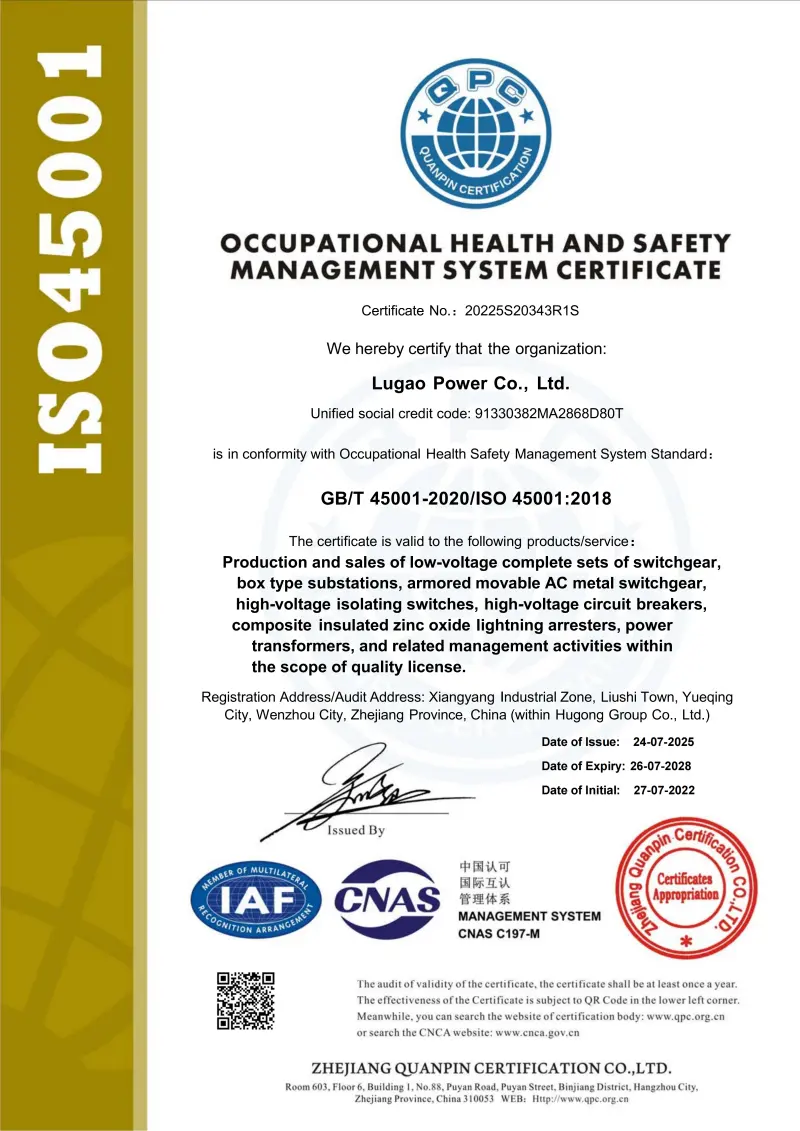

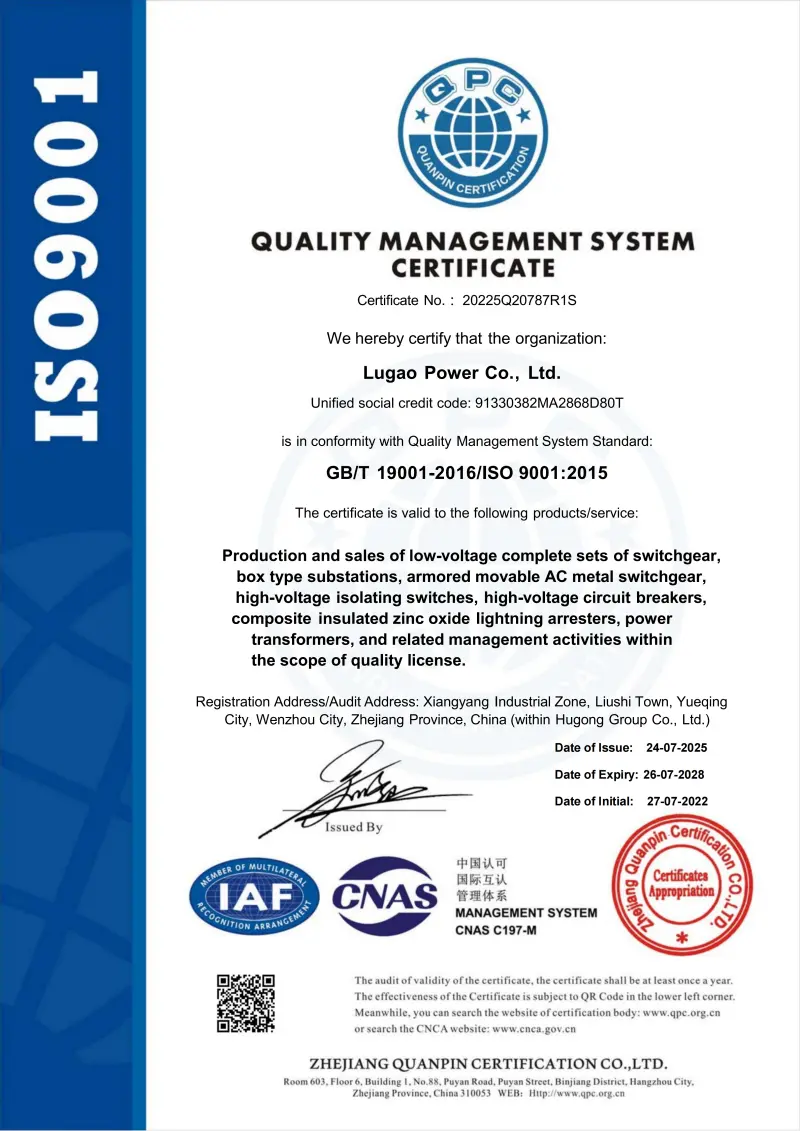

Lugao の ISO9001 および SGS 認定の生産ワークショップは、プロフェッショナルな組立ラインとフルパワーのテストベイを備え、IEC、GB、CE、および CCC の国際規格に厳密に従ってスイッチギア システムを製造し、費用のかかるサイトの変更を必要とせずに直接プラグアンドプレイの導入をサポートします。
電圧クラスと容量範囲:
· 33kV / 40.5kV MV HV 開閉装置:堅牢な短絡耐性と低い部分放電レベルを必要とする公共変電所、風力発電所の集電システム、および重工業地帯向けに設計されています。 KYN61-40.5 空気絶縁または GIS 構成として利用可能。
· 24kV / 13.8kV 高圧開閉装置:ステート グリッド オートメーション アプリケーションのリモート制御、センシング、保護を可能にするインテリジェント モジュールを装備しています。都市部の高層ビル、住宅コミュニティ、都市インフラに適しています。
· 11kV / 12kV 配電開閉装置:複合商業施設、住宅コミュニティ、地方の電化プロジェクトに最適です。真空サーキットブレーカーオプションを備えた固定または引き出し可能な設計が特徴です。
開閉装置とコンポーネントのオプション:
Lugao は、特定のプロジェクト要件に合わせて柔軟な内部構成を提供します。
· サーキットブレーカーのタイプ:中電圧アプリケーション用の真空サーキットブレーカ (VCB) で、他のタイプと比較して優れた消弧性と長寿命を実現します。 SF6 サーキットブレーカーは、堅牢な遮断機能を必要とする高電圧アプリケーションに利用できます。
· 配電盤キャビネットのタイプ:固定または引き出し可能な設計の XGN15、HXGN17、または KYN28A キャビネットは、リング ネットワーク、ターミナル、またはデュアル電源モードをサポートします。

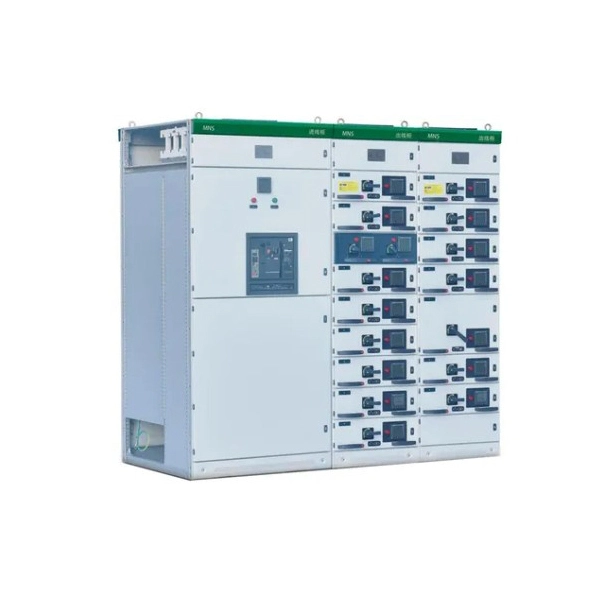

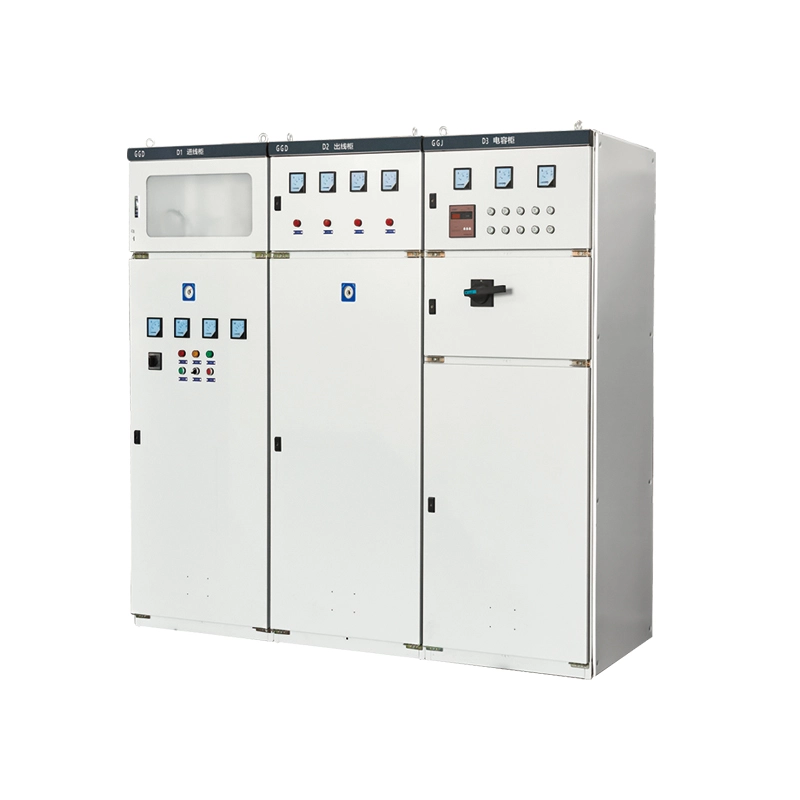

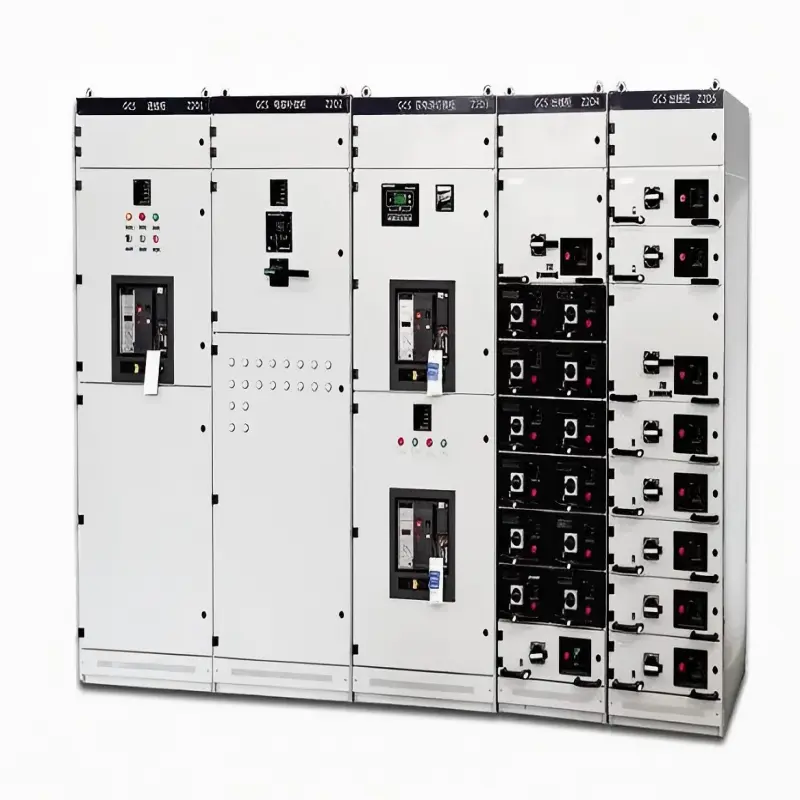

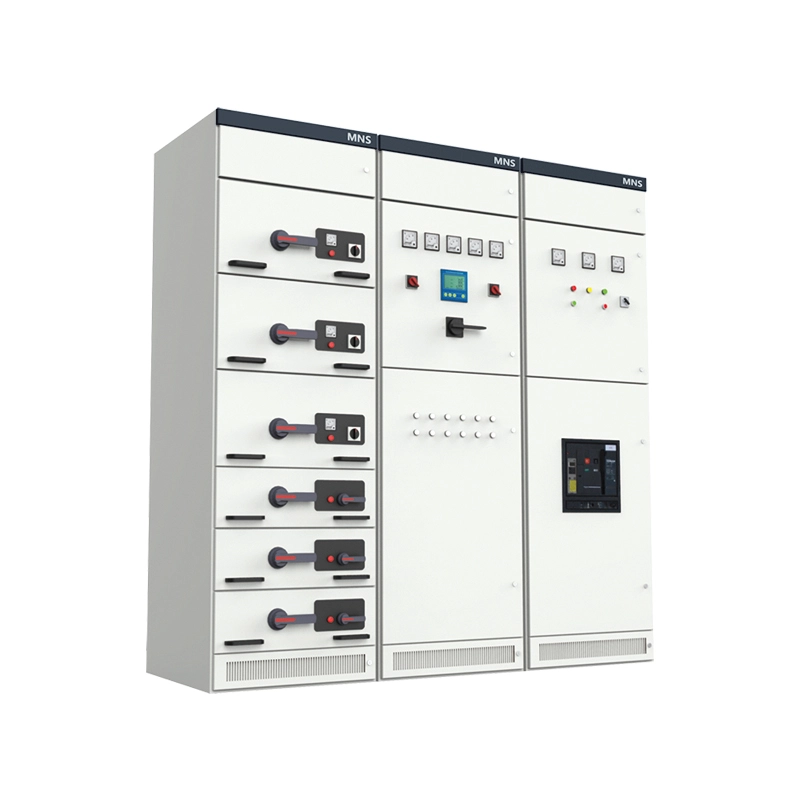

· 低電圧配電:GGD、GCS、またはMNS開閉装置入力、出力、リアクティブ補償機能を備え、パネル型またはキャビネット取り付け構造をサポートします。
スペースに制約のある都市部に最適な開閉装置構成を選択するにはどうすればよいですか?
床面積が豊富な従来の変電所では、従来の AIS 設置が引き続き実現可能です。ただし、都市の地下変電所、コンパクトな GIS 設備、混雑した商業地区では、スペースを最適化したソリューションが必要です。 Lugao は、カスタマイズされた設置面積の最適化を提供し、高密度開閉装置と統合設計を利用することで全体的な接地面積の要件を削減します。 GIS ソリューションは、そのコンパクトな容積により、土地コストが法外に高い都市部の流通に特に適しています。 AIS ユニットは大型ですが、メンテナンス頻度が高い産業用途に優れたサービス アクセスを提供します。
当社の生産ラインをご覧くださいビデオ
Lugao の開閉装置製造の卓越性を直接体験してください:
