空冷エポキシ樹脂乾式変圧器

それは何ですか？

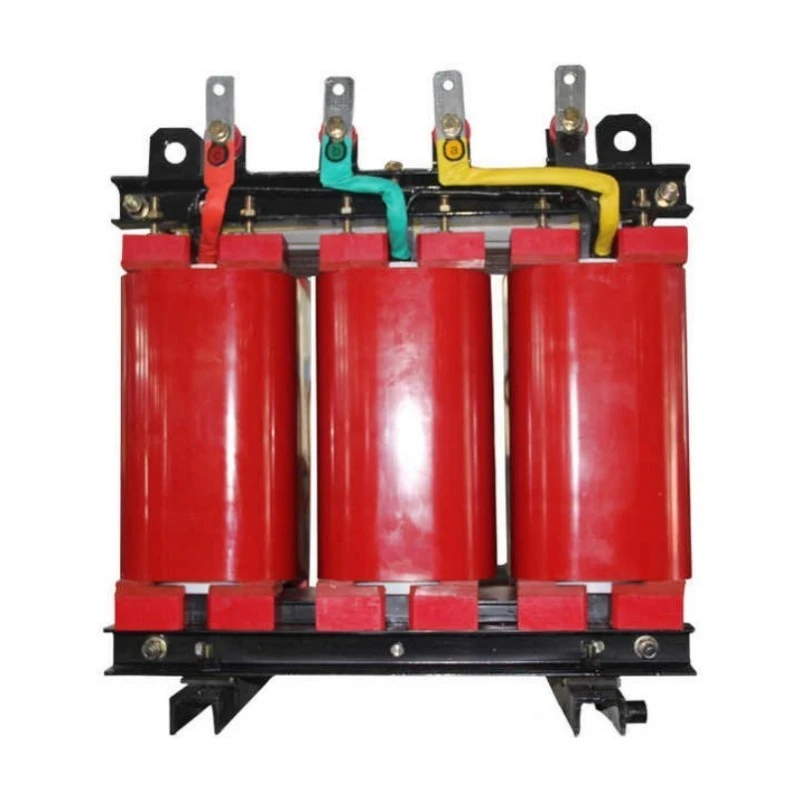

空冷エポキシ樹脂乾式変圧器は、すべての高電圧巻線と低電圧巻線が真空圧下で注型エポキシ樹脂に完全に封入されている、完全にオイルフリーの電力変換デバイスです。絶縁と冷却に鉱油や合成液体を使用する従来の変圧器とは異なり、このユニットは冷却媒体として空気のみを使用します。自然対流 (AN) またはオプションの強制空気 (AF) のいずれかです。エポキシ樹脂は、一次電気絶縁、湿気や汚染物質に対する機械的保護、短絡力に耐える強固な構造という 3 つの役割を果たします。

それは何をするのですか？

電圧変換 : 中電圧 (6kV、10kV、20kV、35kV) を産業用、商業用、および住宅用負荷の利用電圧 (208V、400V、480V、690V) に降圧します。あるいは、再生可能エネルギーの系統連系のために電圧を上げます。

耐火配電 : 油が入った変圧器が消防法で禁止されている建物、地下駐車場、病院、データセンター内に電力を供給します。自己消火性エポキシ (UL 94 V-0 規格) は炎を広げません。

敏感な負荷のためのクリーンな電源: 一次回路と二次回路間の絶縁を提供し、高調波をフィルタリングし、サージを抑制し、医療用画像機器、CNC 機械、実験器具に支障をきたすグランド ループを排除します。

屋外および過酷な環境での動作 : オプションの IP54 または IP65 エンクロージャを使用すると、変圧器は雨、雪、砂嵐、塩水噴霧、および -30 °C ～ +55 °C の極端な温度に性能を低下させることなく耐えられます。

基本的に、安全性、環境コンプライアンス、および長期信頼性が交渉の余地のない場合には、空冷エポキシ樹脂乾式変圧器が推奨されます。

製品パラメータ（仕様）

製品の特長と用途（Q&A形式）

Q1: エポキシ樹脂絶縁が開放巻線設計よりも優れている理由は何ですか?

A: 3 つの重要な利点があります。まず、湿気に対する耐性があります。エポキシは非吸湿性です。空冷エポキシ樹脂乾式変圧器は、湿度 100% で数週間シャットダウンした後、即座に再起動しますが、開放巻線ユニットは予熱が必要です。第 2 に、汚染から保護します。導電性粉塵が固体エポキシ表面に浸透することがないため、トラッキングやフラッシュオーバーのリスクが排除されます。第三に、機械的強度 — カプセル化された巻線は、変形することなく定格電流の 25 倍までの短絡力に耐えます。

用途: データセンター — 粉塵蓄積リスクゼロ、55dB 未満の静かな動作、自己消火性エポキシは、IT 機器室の NFPA 75 要件を満たしています。

Q2: 屋外での無油状態での性能はどうですか?

A: IP54/IP65 のエンクロージャ (ステンレス鋼、傾斜雨天屋根、ラビリンス換気装置) を備えた変圧器は、雨、塵、塩水噴霧に対して耐性があります。エポキシ巻線は、オイルを充填したラジエーターよりも耐腐食性に優れています。沿岸地域の場合は、316 ステンレス鋼のエンクロージャをご利用いただけます。

用途: 太陽光発電所および風力発電所 — 遠隔地で無人の場所では、オイルサンプリングゼロ、漏れ検査ゼロ、消火システム不要のメリットが得られます。ユニットは、-30°C ～ +55°C の極端な温度環境でも何年も無人で動作します。

Q3: モーターの始動サージや過負荷に対応できますか?

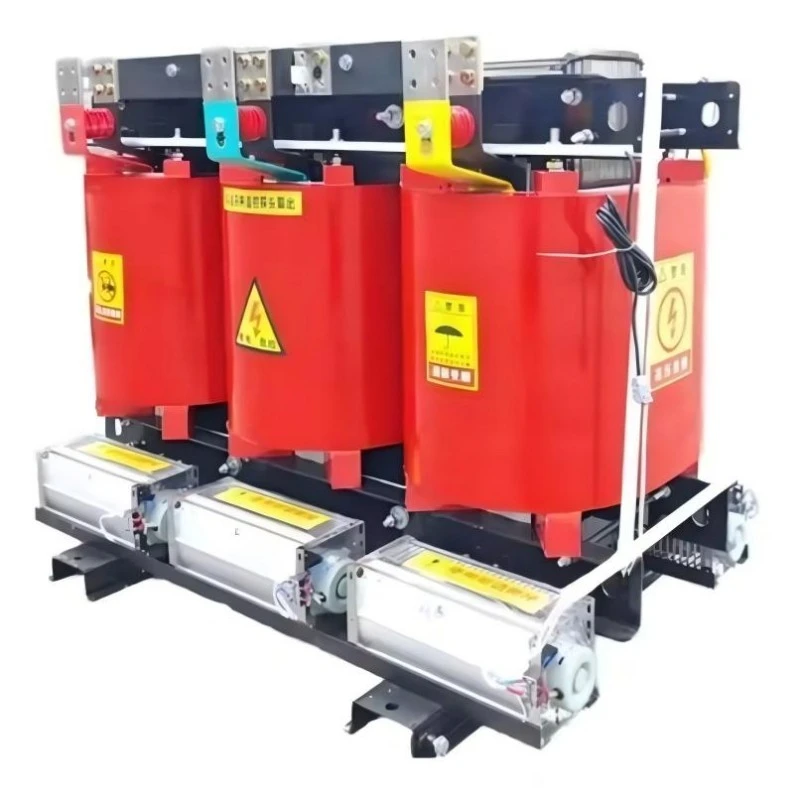

A: はい。クラス H (180°C) 絶縁により、自然冷却 (AN) では 110% の連続過負荷が許容され、30 分間では 130% の過負荷が許容されます。強制空気 (AF) オプションを使用すると、容量が 20 ～ 25% 増加します。ファンは 80°C で自動起動します。 150% を超える深刻な周期的過負荷については、当社のエンジニアにご相談ください。

アプリケーション: 工業製造 — 自動車の組立ラインやプレス工場では、激しい負荷変動が発生します。低インピーダンス (4 ～ 6%) により電圧レギュレーションは ±3% 以内に維持され、エポキシ巻線はオイルを充填したラジエーターの溶接部に亀裂を与えるような振動に耐えます。

Q4：本当にメンテナンスフリーですか？

A: コア変圧器はオイル交換、絶縁試験、濾過、ガスケット交換を必要としません。 12 ～ 24 か月ごとに行う簡単なチェックは 3 つだけです。ルーバー/ファンを圧縮空気で掃除し、端子のトルクをチェックし、エンクロージャを検査します。年間総作業量: 資格のある電気技術者による作業は 2 時間未満。

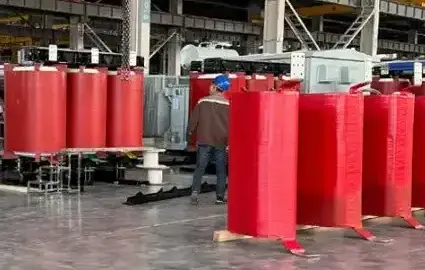

生産の詳細 — Lugao が競合他社よりも優れている理由

よくある質問（Q&A）

Q1: 空冷エポキシ樹脂乾式トランスの実際の効率はどのくらいですか?また経年劣化はありますか?

A: 75% 負荷時の効率 (標準動作点) は、1000kVA ユニットでは 98.7% ですが、2500kVA ユニットでは 99.1% まで上昇します。効率は、鉄損（一定、ケイ素鋼の品質に依存）と銅損（負荷の二乗によって変化）によって決まります。空冷エポキシ樹脂乾式変圧器の主な利点は、エポキシカプセル化により損失の増加となる湿気の侵入が防止されるため、時間が経っても効率が低下しないことです。油入変圧器は、10 ～ 15 年後に油が劣化し、紙絶縁体の含水率が上昇するため、効率が低下することがよくあります。当社のエポキシユニットは、30 年以上の耐用年数にわたって工場の効率を維持します。当社はすべてのユニットに保証損失値を提供し、保証期間内にフィールドテストでより大きな損失が示された場合は、差額を返金します。

Q2: アプリケーションに適した容量を選択するにはどうすればよいですか?

A: 合計接続負荷を kVA 単位で計算し、ダイバーシティ係数を適用します。連続負荷 (照明、HVAC、サーバー) の場合は、銘板を 100% 使用してください。断続的な負荷 (モーター、溶接機、エレベーター) の場合は、デューティ サイクルに応じて 50 ～ 70% を使用します。そこに将来の拡張マージンを 20 ～ 25% 加えます。例：連続負荷800kVA＋モータ負荷400kVA（ダイバーシティ係数0.6→240kVA）＋20％増設＝（800＋240）×1.2＝1248kVA→1250kVAまたは1500kVAを選択する工場。サイズを大きくしすぎると、初期コストと無負荷損失が増加します。サイズが小さすぎると、過熱や早期故障が発生します。当社のエンジニアは、負荷リストとデューティ サイクルを送信するだけで、サイジングのサポートを無料で提供します。モーターの負荷が高いアプリケーションの場合は、温度上昇制限を超えずに始動サージに対処するために、強制空冷 (AF) をお勧めします。

Q3: 変圧器はトンネルや地下室などの限られたスペースに設置できますか?

A: もちろんです。の空冷エポキシ樹脂乾式変圧器石油格納庫が不要（四方に 2 ～ 3 メートルの隙間を節約できる）なので、狭いスペースに最適です。換気のための最小空間は四方で 300mm、上部で 600mm です。トンネル設置の場合、エンクロージャの高さが 200 mm 低くなった薄型バージョンを提供しています (冷却ルーバーが上部ではなく側面に再配置されています)。ただし、トンネル内の周囲温度は他の機器によって上昇する可能性があります。適切な冷却を確認するために熱分析を実行します。自然対流が不十分な場合は、コア フレームにファンを直接取り付けた AF (強制空気) オプションを使用して、設置面積を増やすことなく追加の冷却を提供します。

ルガオパワーを選ぶ理由?

高度な製造: 高度な生産設備とテスト方法によってサポートされています。

認定品質: ISO 9001 および SGS 認定。主要な製品は CCC および CE 認証を取得しています。

工場テスト：製品は出荷前に品質検査とテストを受けます。

プロジェクトの経験: 機器は送電網、産業施設、鉱山、鉄道、建設、地域電力プロジェクトで使用されます。

テクニカルサポート：製品の選択、カスタマイズから納品まで専門的なサポート。
