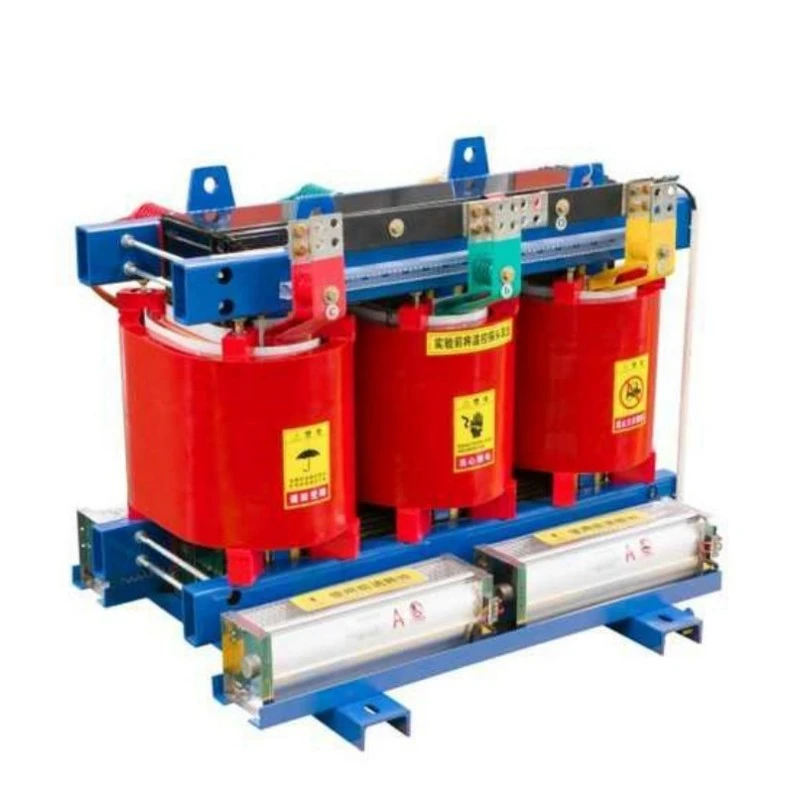

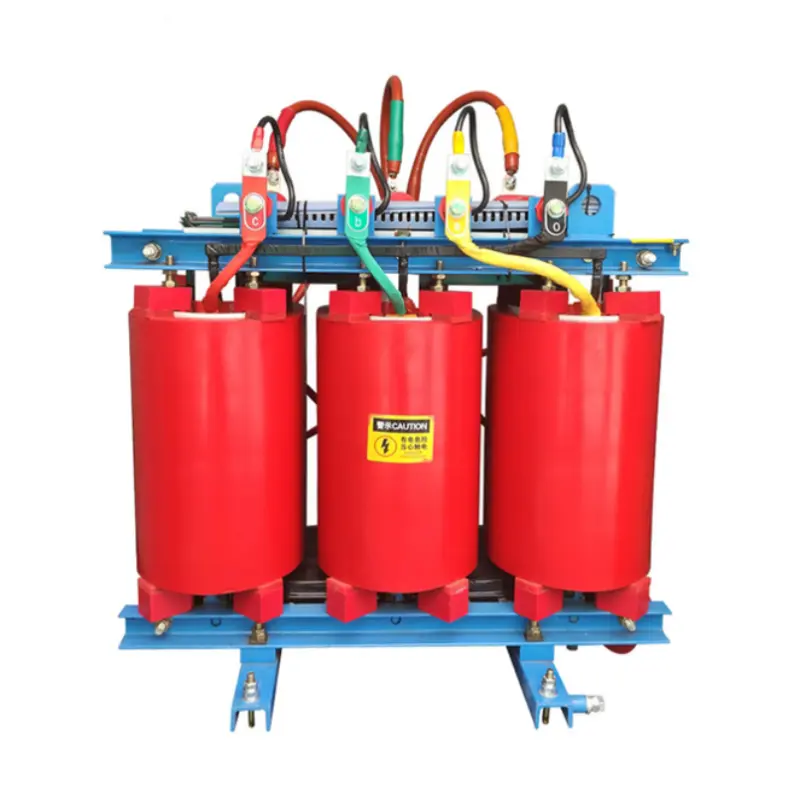

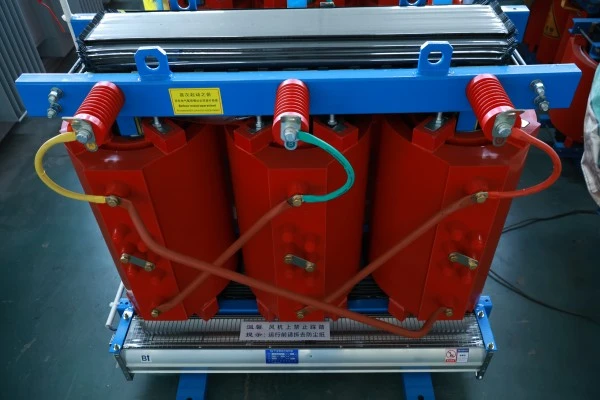

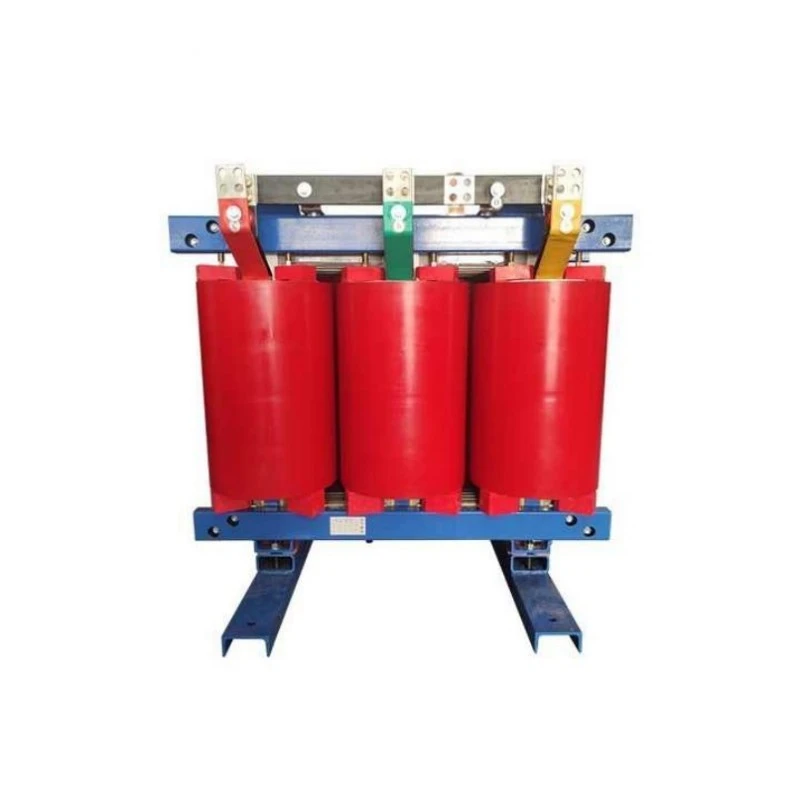

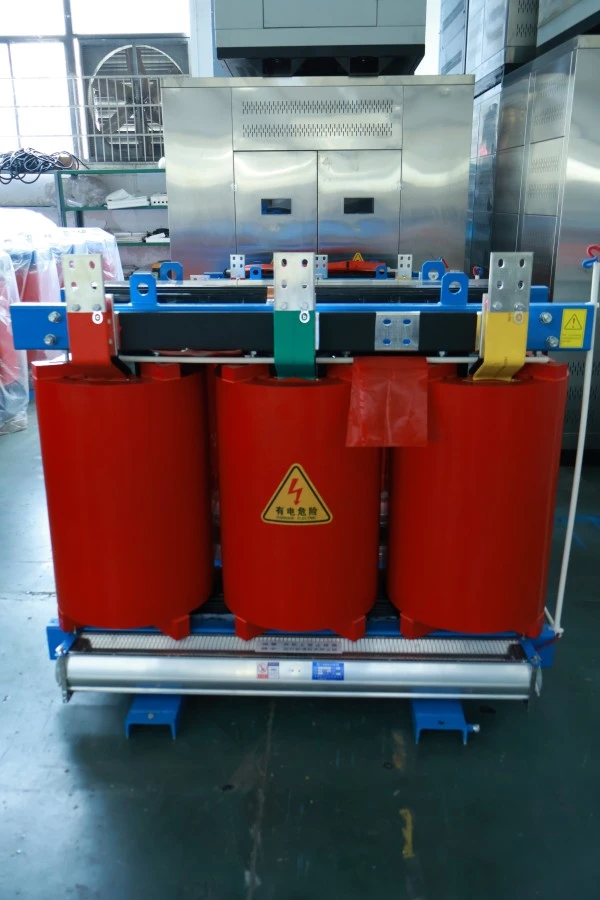

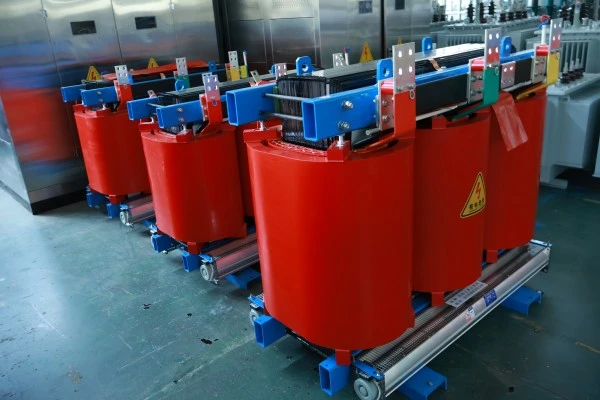

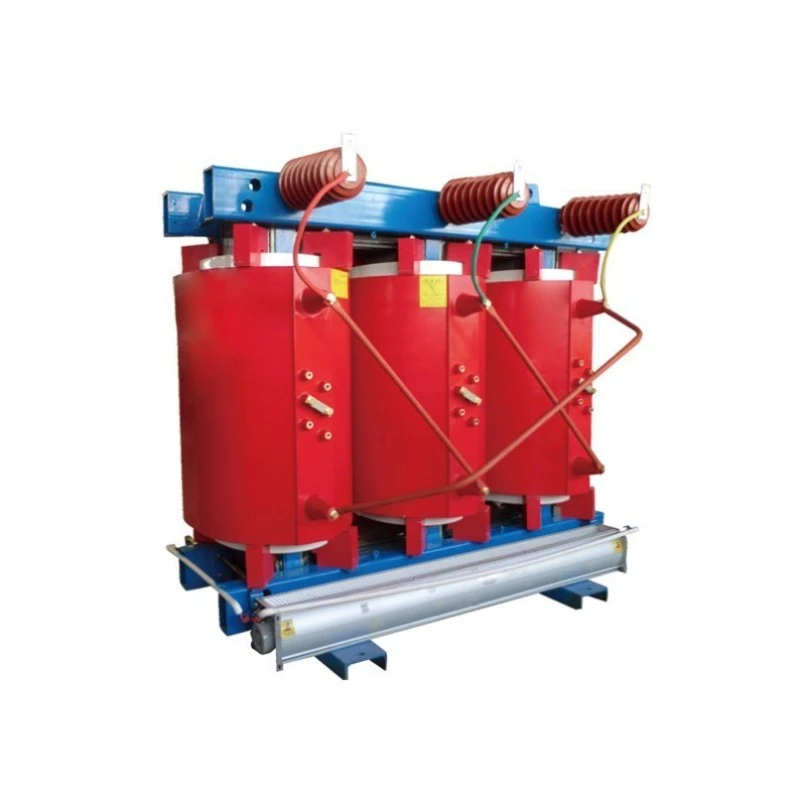

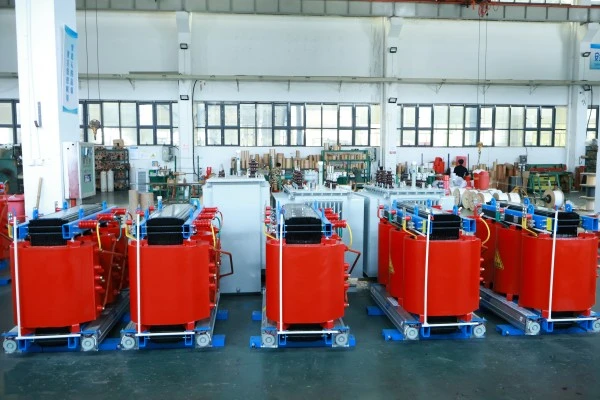

SCB13 Copper Winding Dry Type Power Transformer

それは何ですか？

SCB13 シリーズは、三相、樹脂鋳造絶縁、銅巻線です。乾式電源トランス。指定では、「SC」はキャスト樹脂（エポキシ樹脂真空キャスト）を表し、「B」はフォイル巻線を表し、「13」は性能レベルを表し、その損失値が国家規格 GB 20052-2020 のレベル 1 エネルギー効率要件を満たしていることを意味します。コアの導電材はアルミニウムや銅被覆アルミニウムではなく、高純度の無酸素銅です。

それは何をするのですか？

1. 電圧変換 : 高電圧 (10kV、35kV) を低電圧 (400V、690V) に変換したり、必要に応じて昇圧したりして、さまざまな機器の電圧要件を満たします。

2. 配電：配電システムの中核装置として、産業プラント、商業施設、高層ビル、風力発電所などの複数の負荷に安全に電力を供給します。

3. 安全な電源：不燃性のエポキシ樹脂固体絶縁により、内部故障が発生した場合でも油が飛散したり発火したりすることがないため、屋内設置や防火要件が厳しい場所に特に適しています。

4. 静かな動作 : 従来の油入変圧器に比べて動作音が大幅に低く、住宅地、病院、オフィスビルなどの騒音に敏感な環境に適しています。

つまり、SCB13 銅巻乾式電源変圧器は、高いエネルギー効率、全銅コア、低ノイズ、難燃性の安全性を統合した最新の配電コアデバイスです。

製品の利点

通常の乾式変圧器と比較して、この製品には次の 5 つの主要な利点があります。

全銅巻線、優れた導電性 :高電圧および低電圧の巻線はすべて、無酸素銅棒引きエナメル平角銅線または銅箔を使用して巻かれています。銅の抵抗率 (約 0.0172 Ω・mm²/m) は、アルミニウムの抵抗率 (約 0.0283 Ω・mm²/m) よりもはるかに低くなります。したがって、同じ断面の銅巻線は抵抗が低く、発熱が少なく、電力変換効率が高くなります。長期運用により節約される電気代は初期投資の差額をはるかに上回ります。

レベル 1 のエネルギー効率、国家デュアルカーボン戦略に準拠 :SCB13 の損失レベルは、国家レベル 1 のエネルギー効率基準を満たすように厳密に設計されています。無負荷損失は SCB12 より約 10% 低く、負荷損失は 5% 以上低くなります。 1000kVA の変圧器を年間 8,000 時間稼働させる場合、これにより年間 10,000 元以上の電気代が節約され、標準的な変圧器との価格差は 3 ～ 5 年以内に回収されます。

エポキシ樹脂真空注型、信頼性の高い絶縁：巻線は真空下で輸入ハンツマン (または同等品質) エポキシ樹脂を使用して鋳造および硬化され、気泡を完全に排除します。硬化した絶縁層は、高い機械的強度、耐熱衝撃性、耐クラック性、および湿気/汚れからの保護を備えています。部分放電は 5pC 以下に制御されており、国家基準をはるかに上回っています。

強力な過負荷容量、変動負荷に適応:自然冷却下では、10% の過負荷で長期間動作できます。強制空冷（ファン搭載）により、出力容量は定格値の120%以上まで増加します。季節的な負荷のピーク（夏の空調使用など）の場合、直ちに容量を増やす必要はありません。

防湿性、耐汚染性、優れた環境適応性：エポキシ樹脂キャストの巻線表面は滑らかで緻密で非吸湿性です。相対湿度 100% の環境でシャットダウンした後でも、予熱なしで全負荷で直接起動できます。地下物流室、海岸の塩水噴霧の多い地域、化学プラントなどの湿った環境や腐食性の環境に特に適しています。

製品の特徴

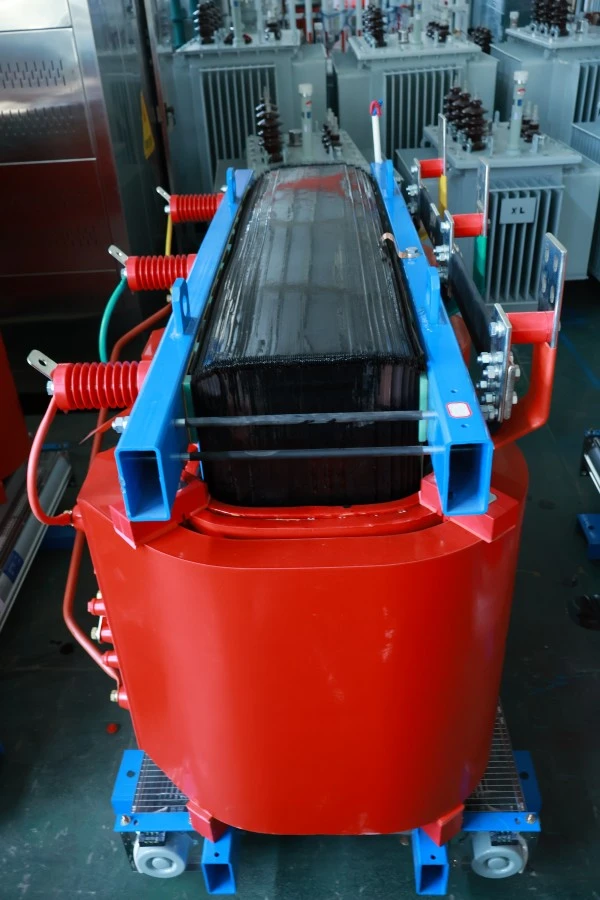

コア構造: 45°完全留め留めステップラップラミネート技術を使用し、コアリムとヨークが高強度のタイストラップまたはプレートでクランプされています。高透磁率一方向性珪素鋼（B30R090以上）の採用により、ヒステリシスと渦電流損失を最小限に抑えます。

低圧巻線：銅箔を巻き、端部を樹脂エンドリングで固定。銅箔の幅は巻線の高さに等しいため、均一な軸方向のアンペアターン分布と短絡電磁力に対する極めて高い耐性が得られます。層絶縁には、事前に含浸された DMD 素材が使用されています。

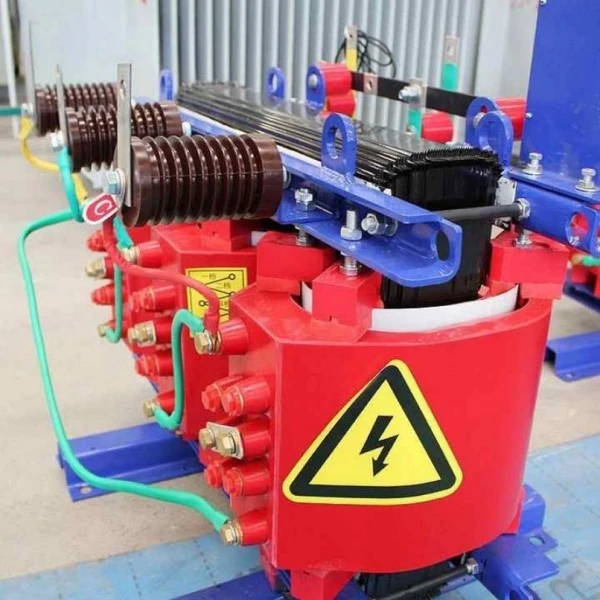

高電圧巻線 : クラス H エナメル平角銅線を使用して層状セグメントに巻かれ、各層の間に樹脂がキャストされ、堅牢なガラス繊維強化エポキシ樹脂複合絶縁体を形成します。タップは巻線の途中から引き出されており、インパルス電圧の分布を改善します。

温度制御および保護システム: 各相巻線には、リアルタイムのホットスポット温度監視のための PT100 プラチナ RTD が事前に埋め込まれています。付属のインテリジェント温度コントローラーの機能: デジタルコイル温度表示、過熱アラーム (設定値調整可能)、過熱トリップ出力、自動ファン開始/停止 (強制空冷がオプションで取り付けられている場合)。

エンクロージャ オプション : オプションの IP20 (固体物体)、IP23 (垂直滴下水)、または IP40 (微粒子) 保護等級のエンクロージャ。ステンレス鋼、アルミニウム合金、または粉体塗装された冷間圧延鋼製です。エンクロージャには通気口と連動ドア ロックが付いています。

接続と設置 : 高電圧側はシリコーンゴム完全シールド/完全絶縁ケーブル端子または従来の端子を使用します。低電圧側には錫メッキ銅バスバーを使用します。変圧器の底部にはチャンネル鋼ベースとローラーが装備されており、位置決めと移動が簡単です。

製品の用途

SCB13 銅巻線乾式電源変圧器は、次のシナリオに最適です。

高層ビルおよび商業センター: 地下室または機器フロアの配電室に設置され、エレベーター、HVAC、照明、および防火システムに電力を供給します。不燃性で建築消防法に適合しており、騒音も少ないので上階の住人に迷惑をかけることもありません。

産業および鉱業企業 : 自動車製造工場、電子部品工場、精密機械加工工場の配電システム。全銅巻線は、頻繁なモーターの起動/停止による電流サージに耐え、優れた電圧安定性を実現します。

再生可能エネルギー : 分散型太陽光発電所用の昇圧系統接続、風力発電所用の補助電源変圧器、エネルギー貯蔵システム用の絶縁変圧器。高いエネルギー効率により、電力変換損失が低減されます。

交通インフラ : 地下鉄駅の駅用変圧器、高速鉄道信号ビルの電源、空港ターミナル配電センター、港湾陸上電力システム。耐湿性と耐短絡能力は、鉄道輸送の高い信頼性の要求を満たします。

データセンターおよび通信基地局: サーバー、スイッチ、UPS システムにクリーンで安定した電力を供給します。静かな動作 (通常 55dB 未満) により、データセンター担当者の邪魔になりません。

制作内容

低圧銅箔巻線工程

低電圧巻線は、専用の箔巻線機で全幅銅箔を使用して巻かれます。コロナ放電を防ぐために銅箔の端は丸くなっています。回転するたびに、DMD 含浸絶縁紙が層の間に自動的に配置され、オンライン張力制御により銅箔がしっかりと巻き付けられます。巻き付け完了後、アセンブリ全体をエポキシ樹脂真空注型用の金型に配置し、モノリシックでボイドのない構造を形成します。このプロセスにより、低電圧巻線の短絡耐性が巻線構造と比較して 30% 以上向上します。

高電圧セグメント化層巻線

高電圧巻線は 4 ～ 6 つのセグメント (パンケーキ) に分割され、各セグメントはさらに 2 ～ 4 つの層に分割されます。セグメント間のダクト (または空気チャネル) により熱放散が向上し、層化により層間電圧が低減されます。タップは特定のセグメントの特定のターンから取得され、異なる色のリード線でマークされます。すべての接続にはアルゴン アーク溶接または冷間圧接が使用され、接触抵抗が最小限に抑えられます。

コアノイズ低減処理

コアの積層完了後、コア全体に特別に配合されたノイズ低減絶縁ワニスが真空圧含浸され、ケイ素鋼板間およびシートとクランプ部品の間の微振動が減衰されます。コアと巻線の間、および巻線とクランプ部品の間に高温シリコンゴムクッションが配置されています。これらの処理により、無負荷騒音を家庭用冷蔵庫のハム音に匹敵する55dB以下（315kVA以下）に抑えることができます。

包括的な工場テスト

すべての SCB13 銅巻線乾式電源変圧器は、工場から出荷される前に次のテストを受けます。電圧比の測定とベクトルグループの検証。短絡インピーダンスと負荷損失の測定。無負荷電流および無負荷損失の測定。絶縁抵抗と誘電正接の測定。印加電圧耐性試験。誘導電圧耐量試験。部分放電測定。テストデータは自動的に記録され、出荷時に工場テストレポートが提供されます。

製品パラメータ（仕様）

梱包とアフターセールス

梱包方法

1. 変圧器本体は防水 PE フィルムで包まれ、重要な部分は柔らかい保護パッドで覆われています。

2. フォークリフトでの取り扱いが可能なパレット底部を備えた、頑丈な輸出グレードの合板箱に梱包されています。

3. 輸送時の振動による損傷を防ぐため、木枠の内側には発泡ポリウレタンまたはハニカム ボール紙の緩衝材が詰められています。

4. 外側に明確なマーク: 重心、リフティングポイント、防湿、転倒しないでください。

アフターサービス

1. 無料保証期間：出荷日より12ヶ月。

2. 保証期間中に設計、材質、製造上の欠陥により生じた故障は、当社にて無償（相当の輸送費を含む）で修理または交換させていただきます。
