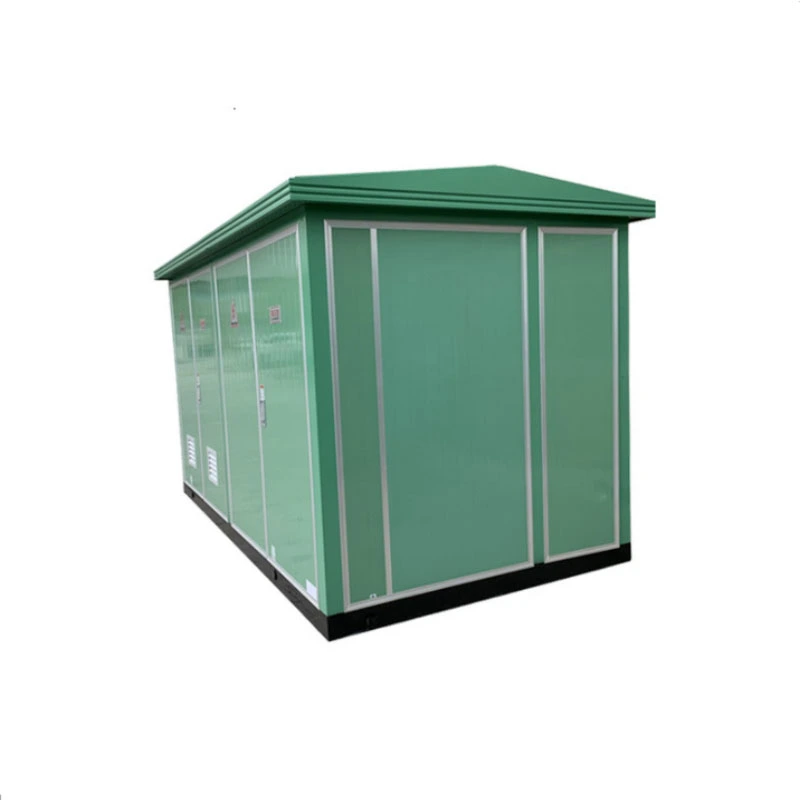

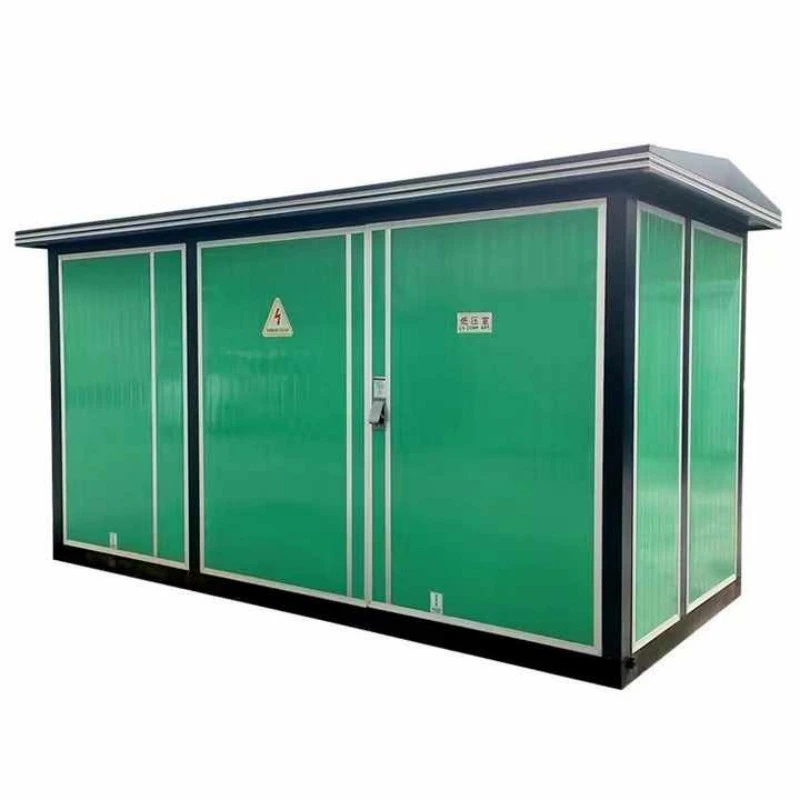

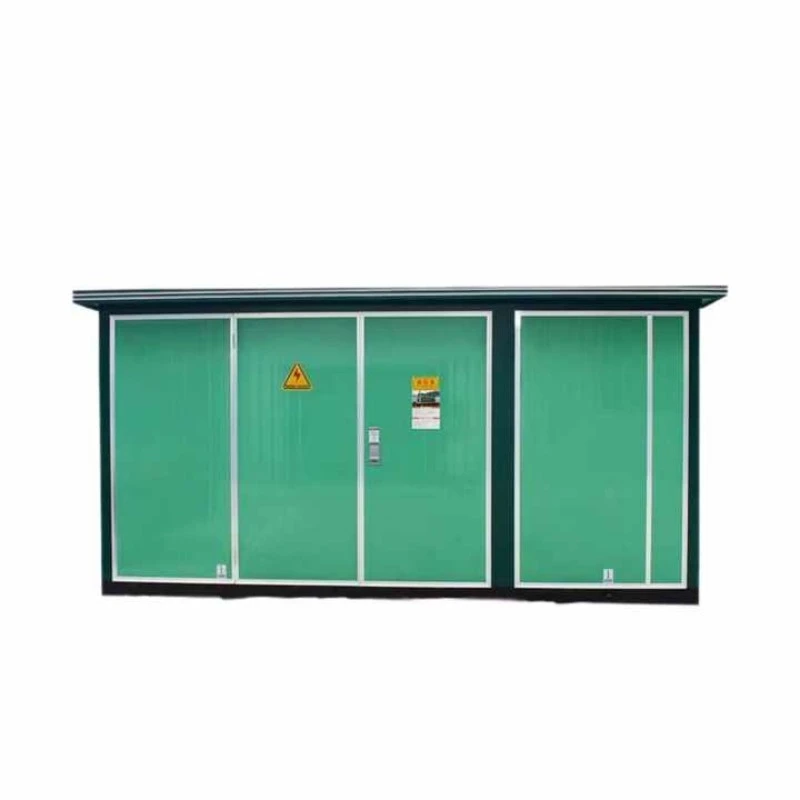

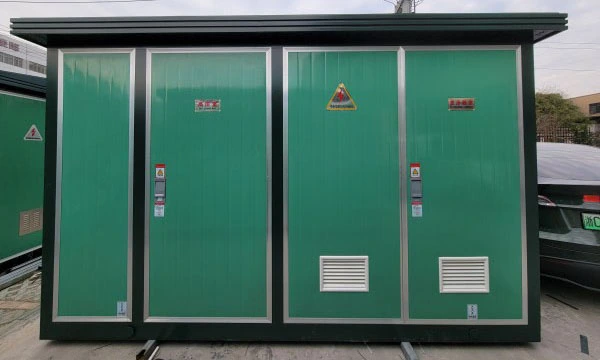

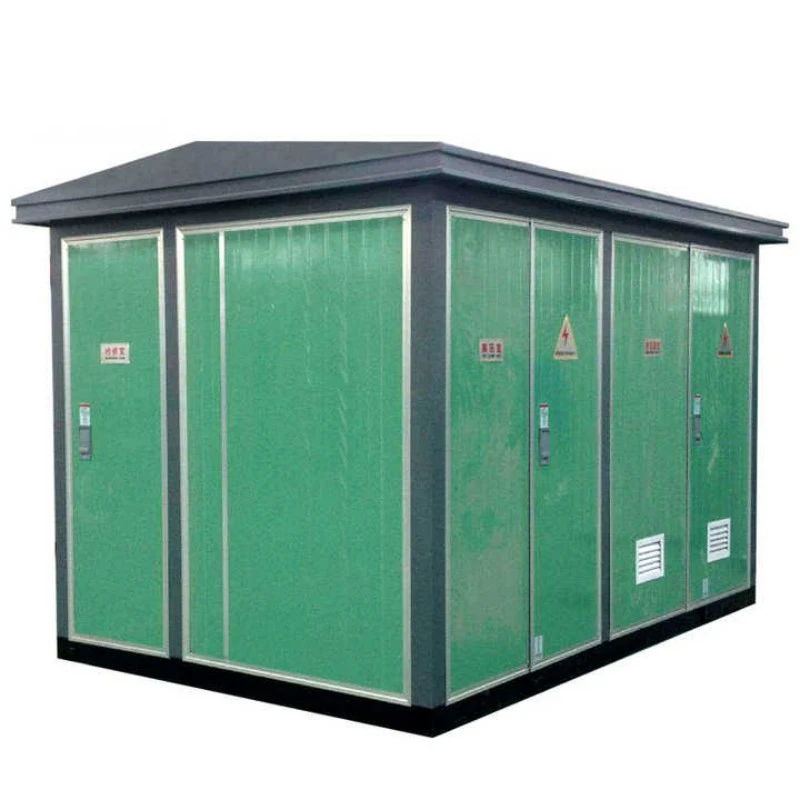

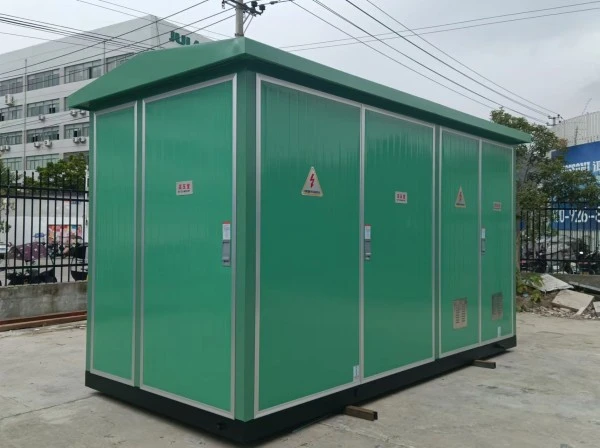

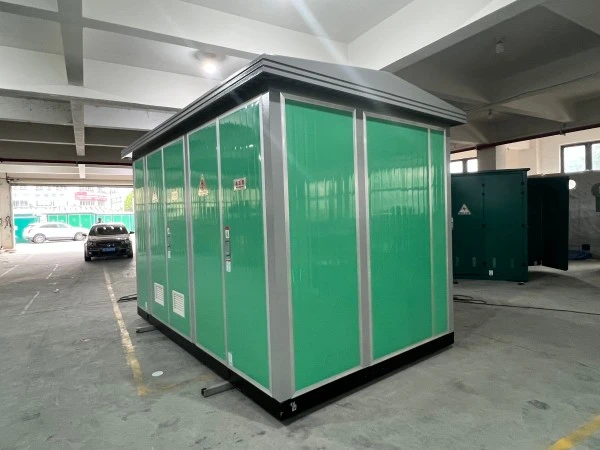

風力発電パッケージ型欧州型変電所

風力発電のパッケージ型ヨーロッパ型変電所は、工場で組み立てられたコンパクトな電力変換ユニットで、1 つまたは複数の風力タービンから中電圧の電力を収集し、電力網と互換性のあるレベルに降圧 (または昇圧) し、タービンとユーティリティ ネットワークの両方を電気的故障から保護するように特別に設計されています。

一般的なボックス変電所とは異なり、このユニットは風力発電特有の需要に合わせて設計されています。

● 高い振動耐性: 強化された内部バスバーと緩み止めハードウェア。

● 広い電圧スイングへの対応: 400V (タービン端子) から 35kV (集電網) までの出力変動に対応します。

● リモート監視対応: タービン制御室用の統合 SCADA ポート。

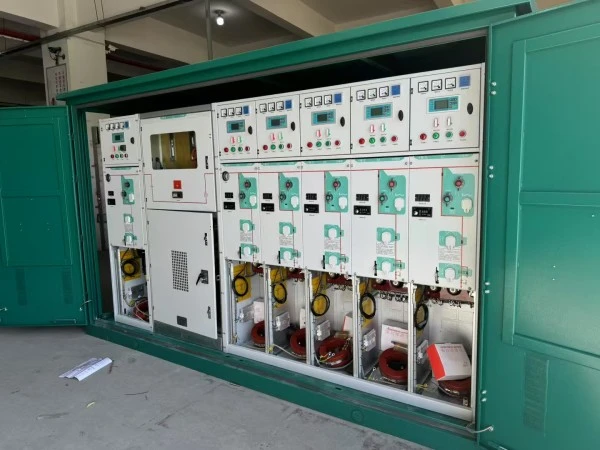

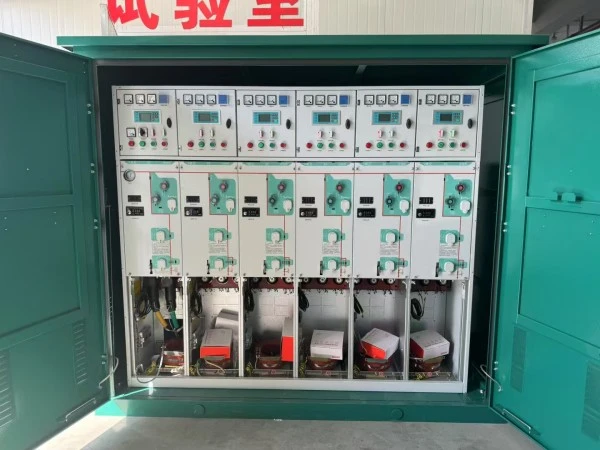

物理的には、風力発電のパッケージ型ヨーロッパ型変電所は、古典的なヨーロッパの 3 コンパートメント アーキテクチャ (HV 側、変圧器、LV 側) を維持していますが、風力特有の機能 (専用のインターフェイス保護リレー、高調波フィルタ端子、沿岸塩水噴霧に耐える耐候性エンクロージャ) が追加されています。

何ができるの？

主な機能: 風力タービン発電機と中電圧収集ネットワークの間の電気インターフェイスとして機能します。

4 つの主要なジョブ:

1. 電圧変換:ユニット内にある昇圧変圧器を使用して、タービンの出力電圧 (通常 690V) を集電網電圧 (10kV ～ 35kV) に変換します。

2. 障害の切り分け:グリッドパラメータ（電圧、周波数）が許容範囲を超えた場合、タービンを自動的に切断し、両方の資産を保護します。

3. 電力品質調整:タービン内の可変周波数ドライブによって生成される高調波を軽減するために、接地、避雷器、およびフィルタリング ポイントを提供します。

4. エネルギーの計測と監視:固定価格買取制度の測定とリモートパフォーマンス追跡のためのユーティリティグレードの CT および PT を収容します。

風力発電のパッケージ化されたヨーロッパ型変電所は、完全に配線およびテストされた状態で納品されるため、風力発電所の開発者は、数か月に及ぶ現場での電気組み立てを回避できます。 1 つのユニットは、単一の大型タービン (2MW ～ 6MW) または「デイジーチェーン」構成の小型タービンの小さなクラスターのいずれかに機能します。

製品パラメータ

以下は、Lugao Power の風力発電パッケージ型ヨーロッパ型変電所の標準技術仕様です。ご要望に応じてカスタム評価も可能です。

製品の特徴と用途

Q1: 風力発電パッケージ型ヨーロッパ型変電所は、標準的なヨーロッパ型変電所と何が違うのですか?

A: 風に特化した 3 つの機能。まず、風力発電のパッケージ型ヨーロッパ型変電所内の変圧器は、双方向の電力の流れと頻繁な電圧変動に対応して設計されており、タービンは常に上昇および下降します。第 2 に、LV コンパートメントには、電力会社相互接続規格 (IEEE 1547、IEC 61727 など) の要求に従って、グリッド電圧または周波数がドリフトした場合に 100ms 以内にトリップする専用のグリッド インターフェイス保護リレーが含まれています。第三に、エンクロージャ全体のすべての電気接点に防振マウントが使用されています。標準ユニットでは、6 か月後にタービンの近くでネジが緩むことがあります。

Q2: このユニットは、開放型風力発電所でよくある落雷にどのように対処しますか?

A: すべての風力発電のパッケージ型ヨーロッパ型変電所には、HV 側と LV 側の両方にタイプ 1+2 避雷器が装備されています (極ごとの放電容量 25kA)。さらに、変圧器タンクには、120mm² の銅ケーブルに対応するサイズの直接接地ラグが付いています。当社の工場テストでは、内部フラッシュオーバーなしで最大 100kA までの 10/350μs の雷インパルスをシミュレートします。

Q3: この変電所は陸上風力発電と洋上風力発電の両方に使用できますか?

A: 陸上です、もちろんです。オフショア向けには、「オフショアパッケージ」と呼ばれるアップグレード版を提供しています。標準的な風力発電パッケージ型ヨーロッパ型変電所は IP54 定格を備えており、陸上沿岸地域に適しています。オフショア (タービン プラットフォームまたはジャケット基礎) の場合は、IP66 にアップグレードし、C5-M 船舶用コーティング (厚さ 400μm 以上) を使用し、すべての標準鋼ボルトを 316L ステンレス鋼に置き換えます。変圧器油は環境規制を満たすために天然エステル（生分解性）に置き換えられます。

Q4: このユニットの最も一般的なアプリケーション シナリオは何ですか?

A: 4 つの主な用途:

制作内容

Lugao Power がより優れた風力発電パッケージ型ヨーロッパ型変電所を構築する方法

詳細1：防振エンジニアリング

風力発電所における変電所の故障のほとんどは、タービンの一定の振動 (0.5 ～ 2 Hz) による接続の緩みに遡ります。当社のソリューション: すべてのバスバー接続では、ボルト頭の下に皿ばねを使用し、コンポーネントが振動してもクランプ力を維持します。端子台はケージクランプ式（ネジクランプ式ではありません）です。内部のケーブルタイはステンレス製のロックストラップに置き換えられています。結果: 5,000 時間の模擬振動 (2g、5 ～ 200Hz スイープ) 後でも、トルク保持率は初期値の >90% のままです。

詳細 2: 風力発電サイクルに対応した変圧器設計

標準的な配電変圧器では安定した負荷が発生します。風力変圧器では、10 秒以内に 0% から 110% まで急速に変動します。私たちの風力発電 パッケージ型欧州型変電所は、軸方向クランプ圧力 4.5 MPa (業界標準の 2.5 MPa) の高短絡強度コアを使用しています。巻線は複数の並列ストランドではなく連続転置導体 (CTC) であり、不平衡負荷時の循環電流損失を排除します。また、トップオイル温度計だけでなく、LV 巻線に直接埋め込まれた光ファイバー温度センサーも追加し、リアルタイムのホットスポット データをタービン コントローラーに提供します。

詳細 3: 塗装を超えた腐食保護

風力発電所は、クラス C3 (内陸) ～ C5-M (洋上) の環境にあります。標準的な粉体塗装は切断面で失敗します。私たちのプロセス:

1. エッジシーリング: レーザーカットされたすべてのエッジに、塗装前にエポキシエッジシーラーのビードが塗布されます。

2. ジンクリッチプライマー: 80μm の 95% ジンクダストエポキシプライマー (犠牲保護)。

3. 中間コート：100μmの高ビルドエポキシ。

4. トップコート: 80μm のポリウレタン (RAL 7035 ライトグレー、またはカスタム)。

合計 DFT (乾燥膜厚) = 最小 260μm。塩水噴霧試験ではクリープなしで 1,500 時間試験済み (ASTM B117)。

競合他社に対する当社の優位性

風力発電変電所に Lugao Power を選ぶ理由

10年以上の電力機器製造業

専任の変圧器および高圧開閉装置エンジニアリング チーム

1MVAから8MVAまでの風力変電所ソリューション

出荷前の工場テスト

陸上および沿岸風力プロジェクト向けにカスタマイズされた設計

IEC準拠の製造と試験
