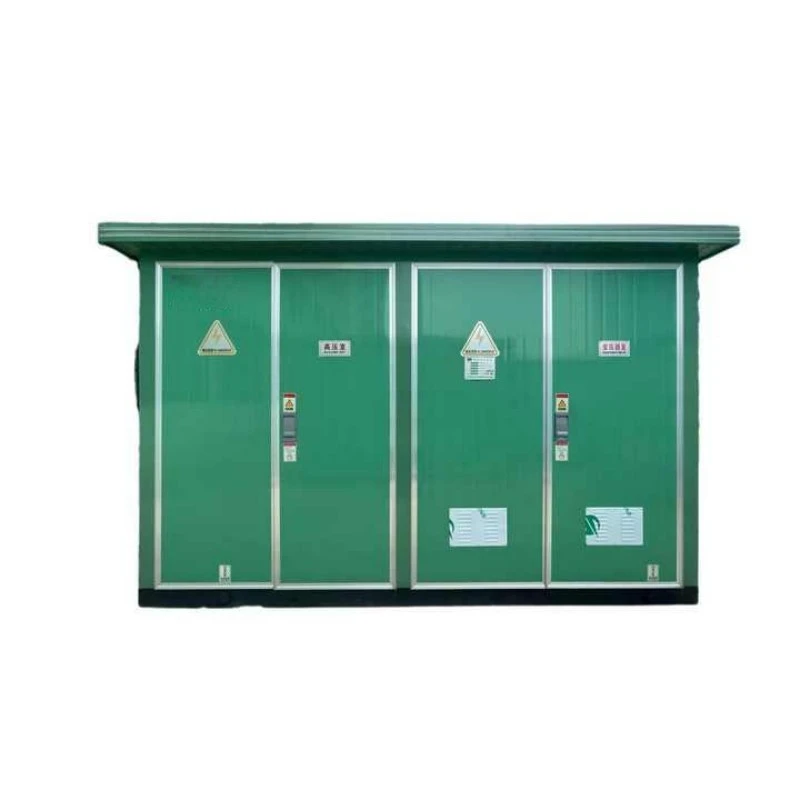

プレハブ小型欧州型変電所

Lugao Power は、プレハブ式コンパクト欧州型変電所ソリューションを専門とする中国の工場です。このユニットは、HV、変圧器、および LV コンパートメントを備えて工場で組み立てられており、工場、太陽光発電所、EV 充電ステーション、商業プロジェクトに安全で信頼性の高い中電圧配電を提供します。工場からの直接供給とカスタマイズされた構成が利用可能です。

お問い合わせを送信

製品説明

プレハブのコンパクトなヨーロッパ型変電所は、工場で組み立てられた 3 室の密閉型配電ユニットで、中電圧の電力を受電、変圧し、低電圧負荷に配電するように設計されています。現場で数週間の工事を必要とする従来のコンクリート造りの変電所とは異なり、このユニットはすぐに接続できる状態で到着します。

それは何ですか？

プレハブ式コンパクトヨーロッパ型変電所（別名：プレハブ変電所）ヨーロッパのボックス変電所) は、3 つの個別に分離されたコンパートメントで構成されます。

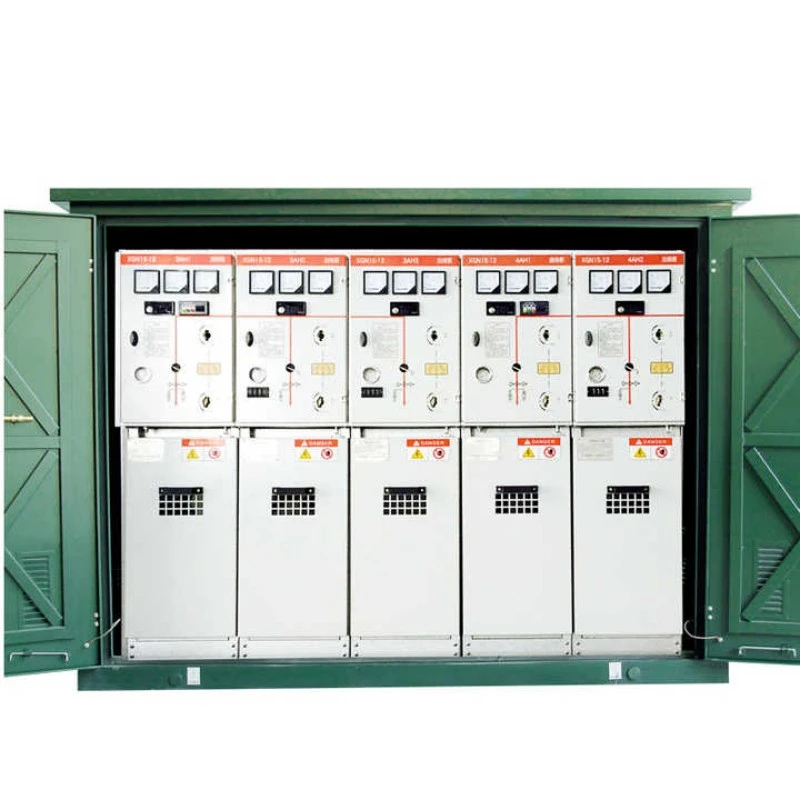

1. 高電圧 (HV) コンパートメント: 開閉装置、保護リレー、および計測装置を収容します。

2. 変圧器収納部：油入変圧器または乾式変圧器が収納されています。

3. 低電圧 (LV) コンパートメント: 配電盤、回路ブレーカー、送電線が含まれます。

これら 3 つのチャンバーは、単一の耐候性スチールまたは複合材の筐体内に「I」または「II」の形で配置されています。すべてのコンパートメントは、障害の伝播を防ぐために金属製のパーティションによって物理的に分離されています。

何ができるのでしょうか？

この装置は 3 つの主要な機能を実行します。

1. 降圧電圧変換: 入力される中電圧 (6kV、10kV、20kV、35kV) を使用可能な低電圧 (400V、230V) に変換します。

2. 保護と隔離: ヒューズまたは回路ブレーカーを介して障害が発生した回路を自動的に隔離し、下流の資産を保護します。

3. 負荷管理: 複数の出力回路に電力を分配し、選択的なスイッチング、計測、監視を可能にします。

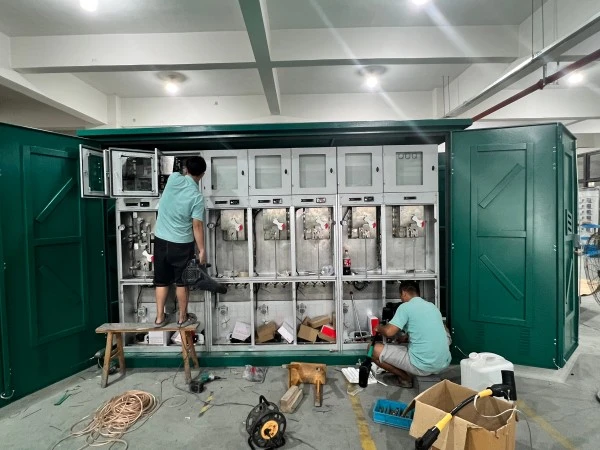

プレハブコンパクトヨーロッパタイプ変電所は工場で配線およびテストされているため、現場での複雑な配線ミスがありません。これは、住宅街、工場、太陽光発電所、EV 充電ステーションにおける最終配電の中枢として機能します。

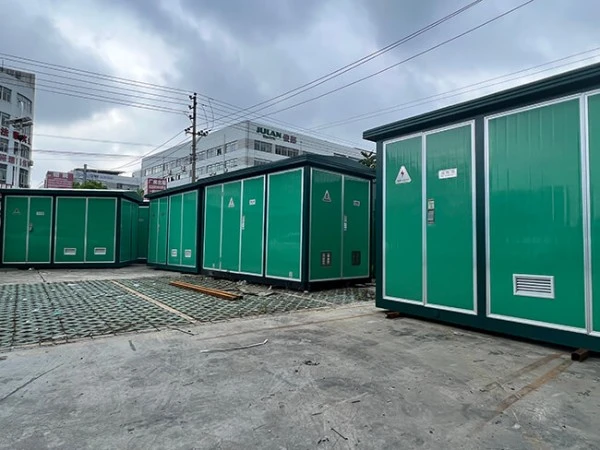

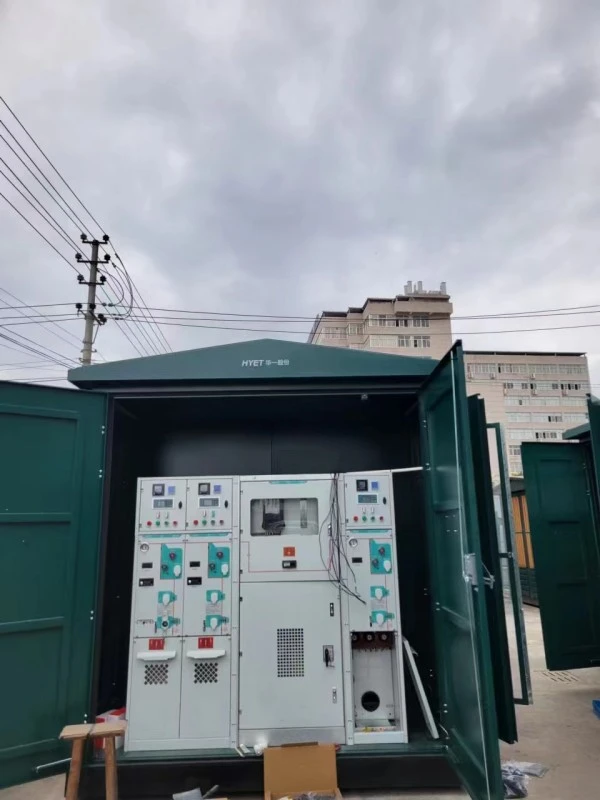

Prefabricated Compact European Type Substation

製品の利点

Lugao Power のプレハブ式コンパクトヨーロッパ型変電所を選択すると、従来の変電所やアメリカ型の代替変電所と比較して、5 つの明確な競争上の利点が得られます。

利点 1: 優れた従業員の安全性

3 つのコンパートメントからなる「コンパートメント化」設計は、本物のプレハブ式コンパクトヨーロッパ型変電所の特徴です。各セクションは機械的および電気的インターロックによって完全に連動します。たとえば、メインブレーカーがオフになっていない限り、LV ドアは開きません。接地スイッチが閉じられていない限り、HV ドアは開きません。この一連の安全ロジックにより、ライブフロント露出が防止され、オペレーターのアークフラッシュのリスクが大幅に軽減されます。対照的に、アメリカ型の変電所では、ヒューズ交換時に充電部が露出していることがよくあります。

メリット2：無停電電源供給能力

ヒューズの交換に変圧器全体の電源を切る必要がある米国タイプのユニットとは異なり、当社のプレハブ式コンパクト欧州タイプ変電所は独立したメンテナンスが可能です。 HV 側が通電している間、LV コンパートメントを開いてメーターを読み取ることができます。より高度なバージョンでは、ループスイッチング RMU (リングメインユニット) に対応でき、上流の障害時でも下流の顧客への電力を維持する「2 入力 2 出力」構成が可能になります。そのため、病院やデータセンターには欠かせないものとなっています。

利点 3: 優れた熱管理

各変圧器コンパートメントには、強制換気 (自動サーモスタット制御ファン) と自然対流ルーバーが備わっています。物理的に分離されているということは、変圧器によって発生する熱が HV コンパートメント内の敏感な電子リレーに影響を与えないことを意味します。当社のテストでは、夏のピーク負荷時に内部温度が非セグメント設計よりも 15 ～ 20°C 低く抑えられ、断熱材の寿命が直接延長されることが示されています。

利点 4: 優れた環境適応性

IP54 最低レベル (防塵および噴流から保護) に設計されたエンクロージャは、塩水噴霧、砂嵐、大雨に耐えます。 40mm のエアギャップと結露防止ヒーターが内部の湿気を防ぎます。動作範囲: -40°C ～ +55°C。この堅牢性が、プレハブ式コンパクトヨーロッパ型変電所が沿岸風力発電所や砂漠太陽光発電プロジェクトのデフォルトの選択肢である理由です。

利点 5: 総所有コスト (TCO) の削減

初期購入価格は同等の米国タイプのユニットより 15 ～ 20% 高い可能性がありますが、20 年間の TCO は 30% 低くなります。なぜ？ヨーロッパタイプのユニットには、交換可能なモジュール式コンポーネントがあります (バスバー全体ではなく、故障したヒューズのみを交換します)。油封じ込めサンプは地面の汚染微粒子を防ぎます。最小限の土木工事 (平らなコンクリートパッドのみ) は、コンクリートの部屋を建設するのと比べて、設置の労力を 1 台あたり 5,000 ドルから 10,000 ドル節約します。

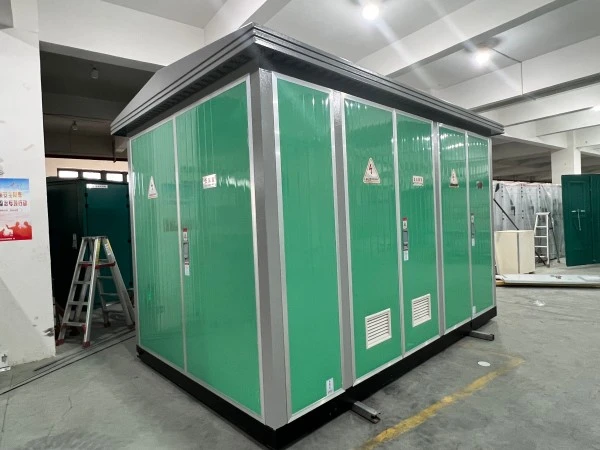

Prefabricated Compact European Type Substation

製品の特徴

以下は、当社のプレハブ式コンパクト欧州型変電所の具体的なエンジニアリング機能です。

機能カテゴリ	特有の機能	利点
筐体の構造	厚さ2.0mmの冷間圧延鋼またはGRP複合材料。粉体塗装（≧150μm）。	20 年間の耐腐食性。耐紫外線性。破壊行為防止。
HV コンパートメント	SF6絶縁リングメインユニット（RMU）または空気絶縁固定開閉装置。	ロードブレークスイッチ（630A）およびヒューズスイッチ（最大125A）。
トランス	油浸（鉱物油または天然エステル）またはキャストレジン乾式タイプ。	オイルタイプ: 55K 温度上昇;乾式タイプ：F種/H種絶縁。
LVコンパートメント	定格 1250A ～ 2500A の銅母線を備えたモジュラー MCCB パネル。	最大 8 つの発信方法。スマートメーターが完成しました。
インターロック	IEC 62271-200 に準拠したキーインターロックおよび電磁インターロック。	不正アクセスを防止します。世界的な安全基準を満たしています。
冷却	デュアルファン (各 300W) + サーモスタット。 IP54等級の防虫メッシュ付きルーバー。	55℃で自動開始。 45℃で止まります。
付属品	照明、コンセント、ヒーター（100W～300W）、非常停止ボタン。	夜間点検時のオペレーターの快適性。
コンプライアンス	IEC 62271-202、IEC 61330、ANSI/IEEE C57.12.28 (オプション)。	50 か国以上に輸出可能。
