スマートなプレインストールされたヨーロッパ型変電所

Smart プレインストール済みヨーロッパ タイプの変電所は、工場で組み立てられたコンパクトな配電ユニットで、高圧開閉装置、低圧分電盤、油入変圧器または乾式変圧器を 1 つの密閉型ハウジングに収めたものです。従来の土木変電所とは異なり、このヨーロッパスタイルのユニットはプレハブでテストされ、すぐに設置できるシステムとして提供されます。

何をするのですか?

中圧電力 (通常 6kV ～ 35kV) を低圧レベル (400V ～ 690V) に降圧して、住宅コミュニティ、商業ビル、工場、再生可能エネルギー発電所に安全に配電します。スマートにプレインストールされた欧州タイプの変電所は、負荷、温度、電力品質のインテリジェントな監視もサポートしており、リモート障害診断と自動アラーム機能が可能です。そのため、スマートグリッドや無人変電所にとって理想的な選択肢となります。

製品の利点

1. スマートな監視と遠隔制御

Smart のプレインストールされたヨーロッパ タイプの変電所には、電圧、電流、力率、油温に関するリアルタイム データを収集するオプションのインテリジェント端末ユニット (ITU) が付属しています。データは 4G、イーサネット、または光ファイバーを介して中央制御室に送信できるため、現場での検査コストが削減されます。

2. コンパクトな設置面積と迅速な導入

Smart プレインストール型ヨーロッパ型変電所は工場で事前に組み立てられているため、現場で簡単な基礎を設置するだけで済みます。設置は数週間ではなく 1 ～ 2 日で完了し、土木工事や土地占有を最大 60% 節約できます。

3. 過酷な条件下でも高い信頼性を実現

エンクロージャおよび内部の油浸またはエポキシ樹脂変圧器の保護等級が IP54 (またはそれ以上) であるこの変電所は、塵、雨、塩霧、および -25°C ～ +40°C の極端な温度に耐性があり、砂漠、沿岸地域、または高地地域での連続運用を保証します。

4. エネルギー効率と低損失

S11 または S13 シリーズの低損失変圧器を装備したスマート プレインストール型ヨーロッパ タイプ変電所は、従来のユニットと比較して無負荷損失を最大 30% 削減し、20 年間の耐用年数にわたって電気料金と炭素排出量を直接削減します。

5. 完全にカスタマイズ可能

当社は、銅またはアルミニウム巻線、負荷時タップ切換器、自動力率補正 (APFC)、および避雷器などの柔軟な構成を提供します。別荘エリア用の 200kVA ユニットが必要な場合でも、工業団地用の 2500kVA ユニットが必要な場合でも、当社はソリューションをカスタマイズできます。

製品の特徴

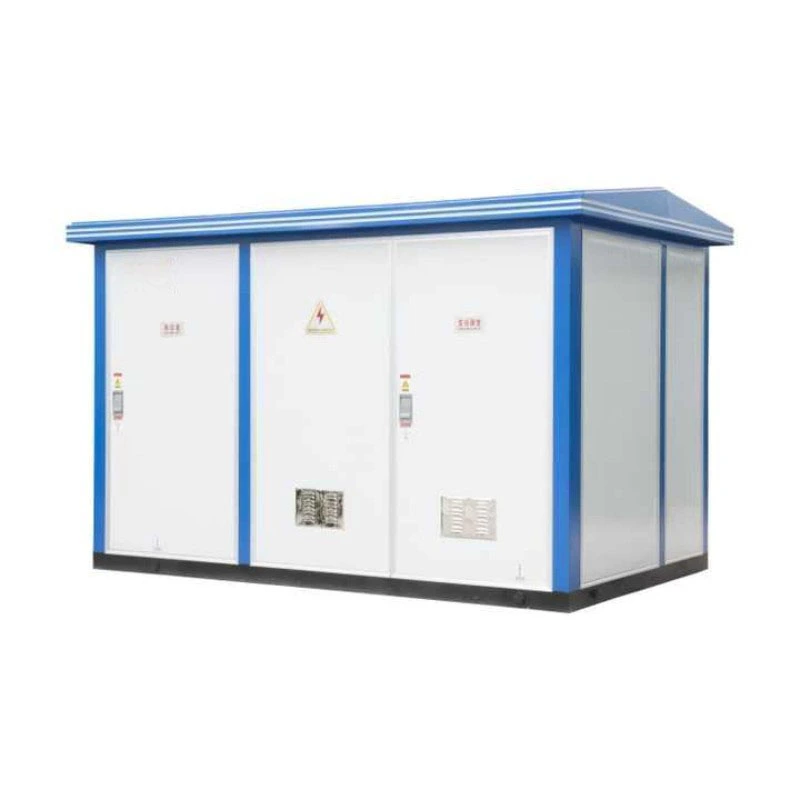

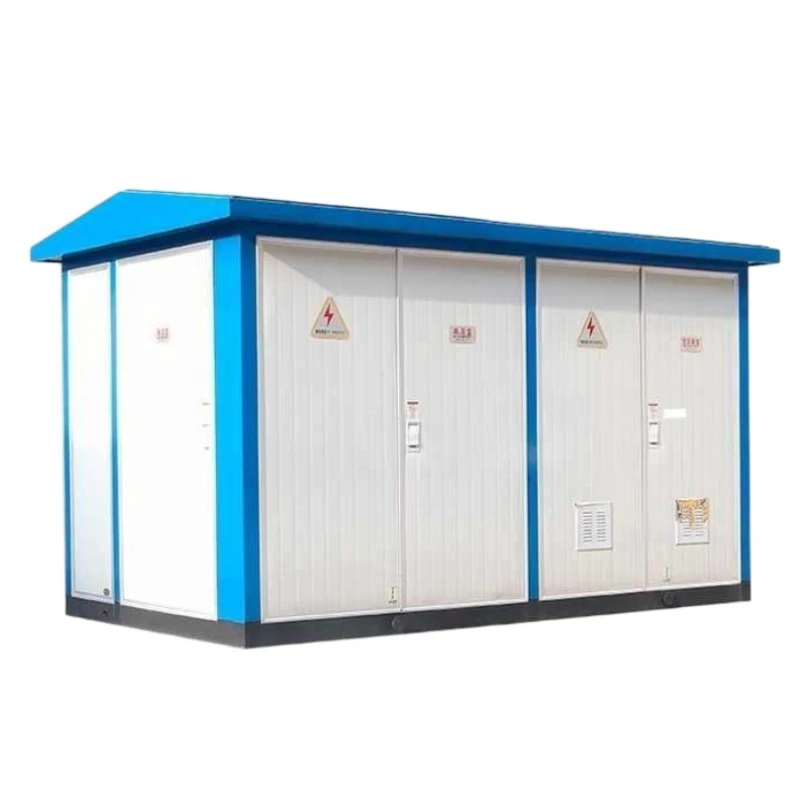

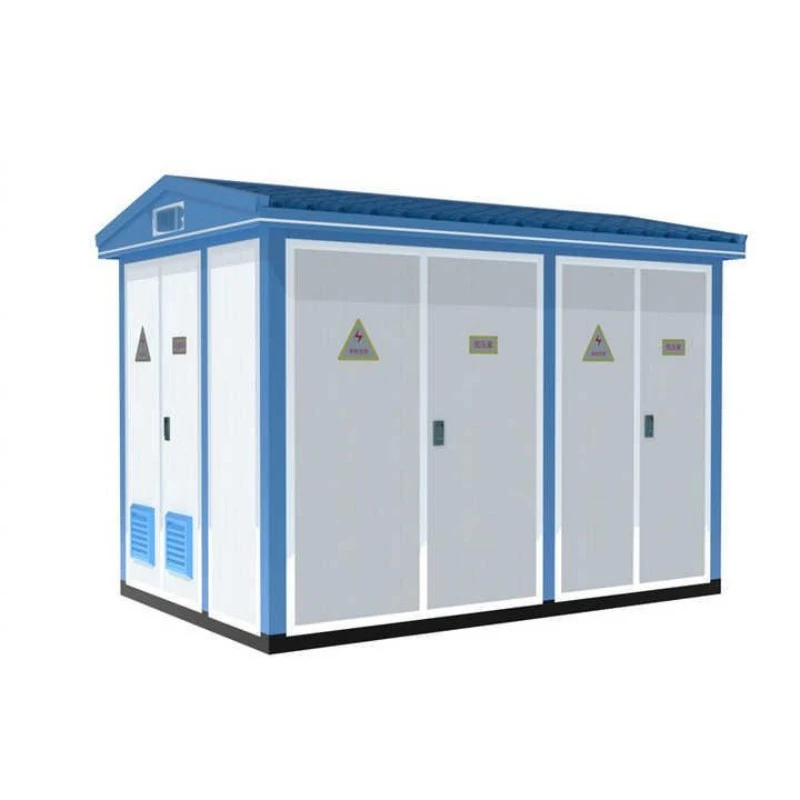

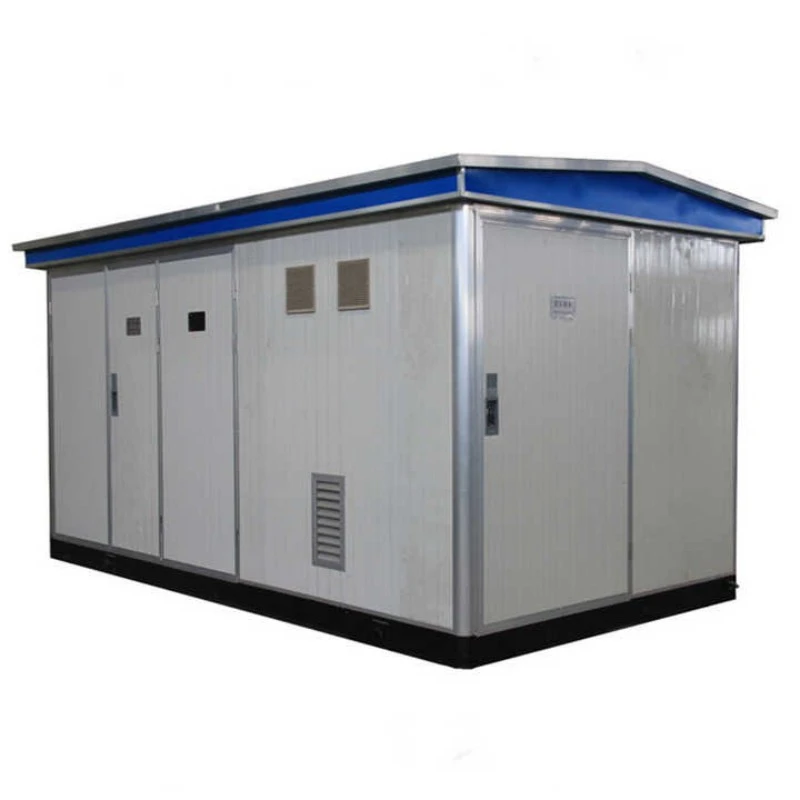

完全密閉型耐候性ハウジング --- 亜鉛メッキ鋼またはアルミニウム合金製で、防食塗料でコーティングされており、屋外設置に適しています。

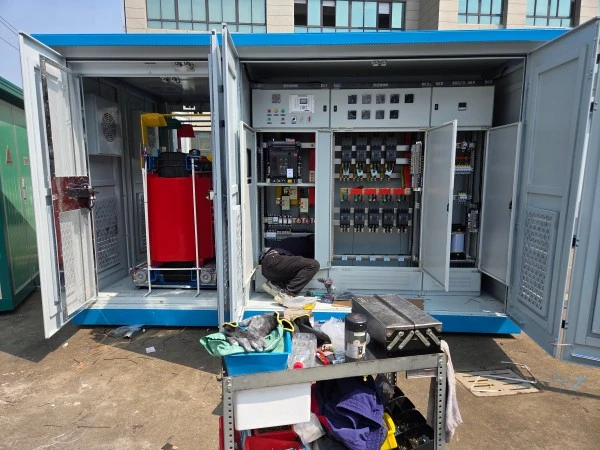

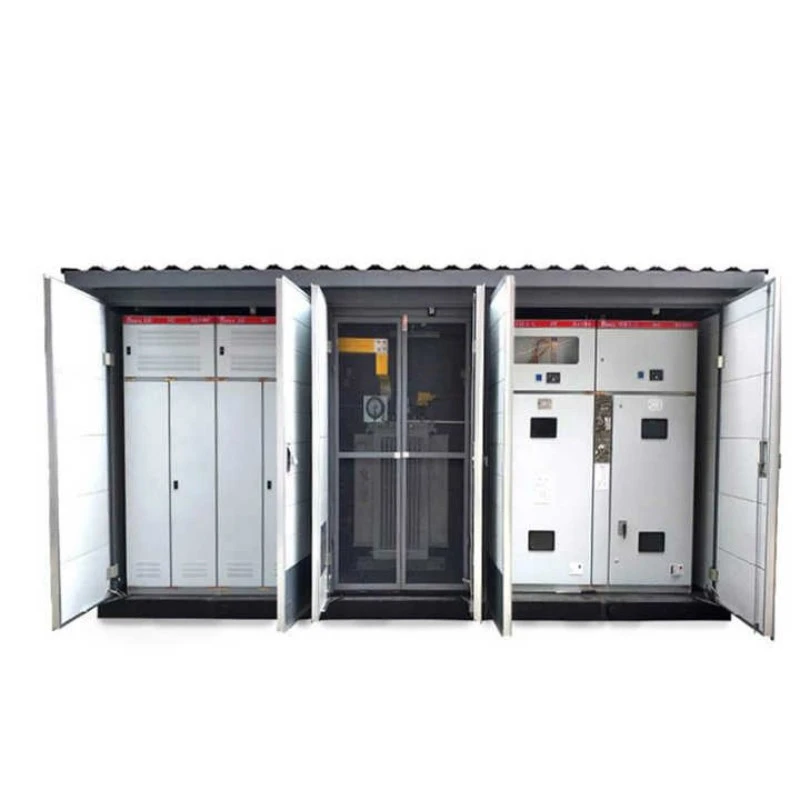

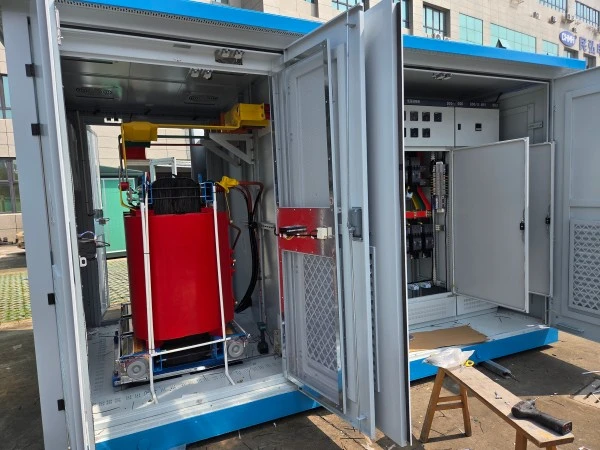

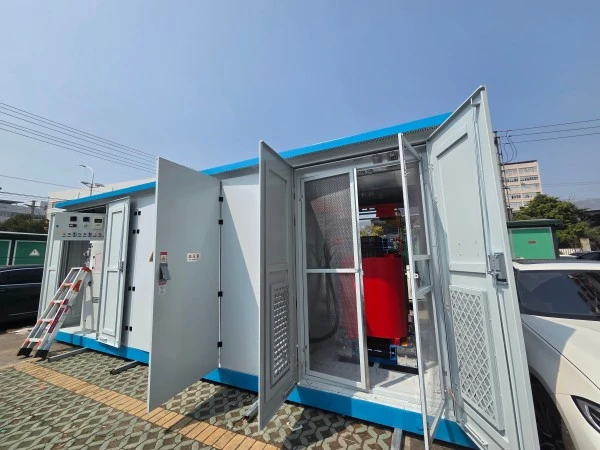

モジュラー内部レイアウト --- HV 開閉装置、変圧器、低圧配電用の独立したコンパートメントと、オペレーターの安全を確保するための機械的インターロックを備えています。

インテリジェント冷却システム---乾式変圧器用の温度制御ファンまたは油浸ユニット用の波形放熱パネルで、温度が設定値を超えると自動的に作動します。

アークフラッシュおよび過負荷保護 --- IEC 62271-202 規格に準拠するため、SF6 または真空サーキットブレーカー、ヒューズ付きスイッチ、およびサージ保護デバイス (SPD) が装備されています。

ユーザーフレンドリーなインターフェイス---ローカルタッチスクリーンディスプレイ（オプション）にはリアルタイムのデータと障害記録が表示され、メンテナンススタッフはスマートフォンアプリを介したリモートアクセスが利用可能です。

低騒音動作---住宅用途向けの騒音レベル ≤55dB(A) は、振動減衰マウントと防音パネルによって実現されます。

盗難防止およびセキュリティ設計 --- 頑丈なロック、ドアセンサー、およびオプションの CCTV 統合により、スマートなプレインストール済みヨーロッパ型変電所は、遠隔地の無人の現場に適しています。

製品の用途

スマートなプレインストール済みヨーロッパ型変電所は、以下の分野で広く使用されています。

都市配電

スペースが限られており、防火性が重要である集合住宅、ショッピングモール、ホテル、病院。

地下駐車場や屋上施設では、コンパクトなオイル封じ込め設計のメリットが得られます。

再生可能エネルギープロジェクト

太陽光発電所と陸上風力発電所には、迅速な導入と耐候性が必要です。この変電所は、太陽光発電インバータおよび風力タービンコンバータとシームレスに統合されています。

インフラと公共施設

空港、地下鉄の駅、トンネル、橋は、その高い信頼性と遠隔監視を利用して、中断のない照明と換気を確保しています。

工業および鉱山現場

工場、化学工場、鉱山では、Smart がプレインストールされた欧州タイプの変電所を使用して、系統障害を隔離し、敏感な機械を保護します。

臨時および非常用電源

建設現場、災害救援ゾーン、屋外イベントは、プラグアンドプレイの性質と簡単な移動の恩恵を受けています。

制作内容

筐体および機械設計

Smart プレインストール型ヨーロッパ型変電所の外郭は、レーザー切断、曲げ、溶接された鋼板を使用して製造されています。溶接後、ハウジング全体をショットブラスト処理してスケールを除去し、その後最小厚さ80μmの静電粉体塗装を施します。これにより、海岸または工業環境に C5-M 耐食性 (ISO 12944) が提供されます。

ドアにはポリウレタンガスケット、圧縮ラッチ、取り外し可能なヒンジが装備されています。傾斜した屋根は水がたまるのを防ぎ、ベースチャンネルにはフォークリフトポケットと持ち上げ用のラグが付いているので、持ち運びが簡単です。

変圧器のコアと巻線

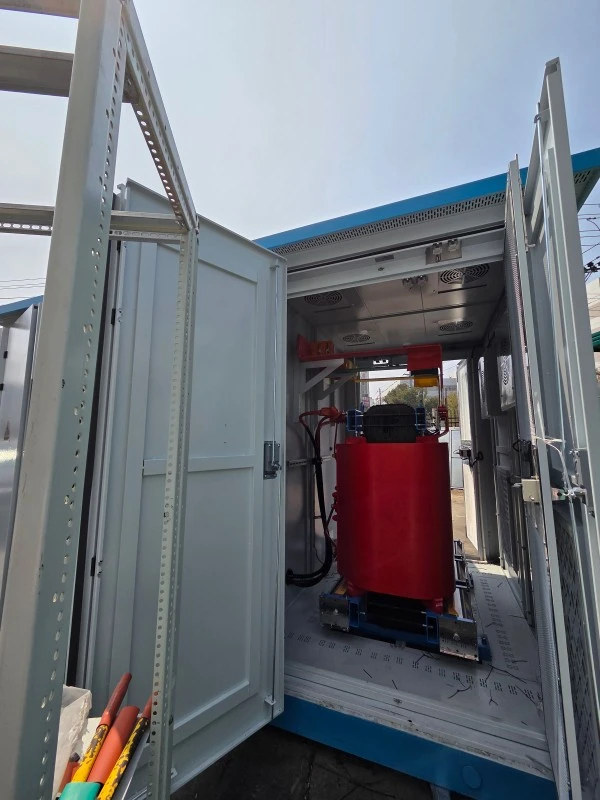

無負荷電流を低減するために、高透磁率冷間圧延方向性ケイ素鋼 (0.23 mm または 0.27 mm) を段重ね接合で使用しています。巻線は無酸素銅またはアルミ箔（低圧用）と丸銅線（高圧用）で作られています。乾式バージョンの場合、クラス H エポキシ樹脂は真空鋳造され、ボイドを排除し、部分放電 <10pC を実現します。油入バージョンの場合、鉱物油または天然エステル流体を使用し、油の膨張を吸収する波形タンクを備えています。

開閉装置とバスバー

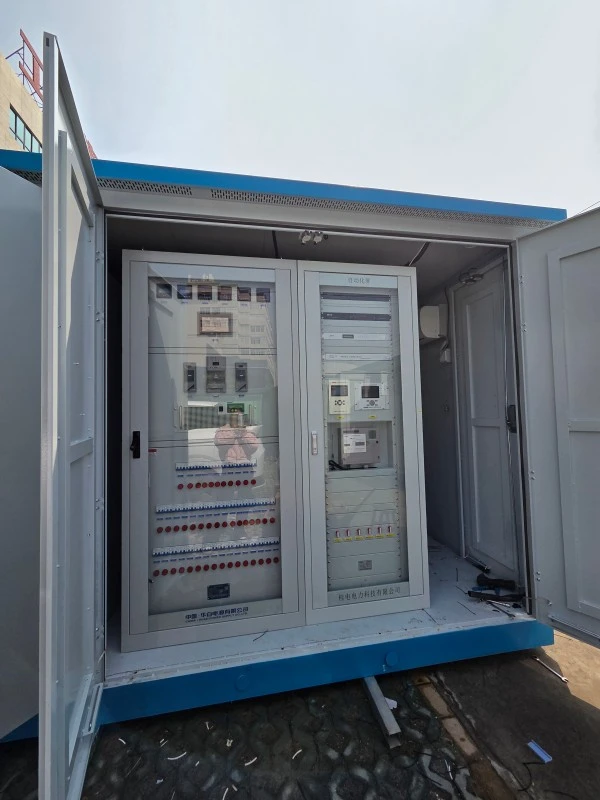

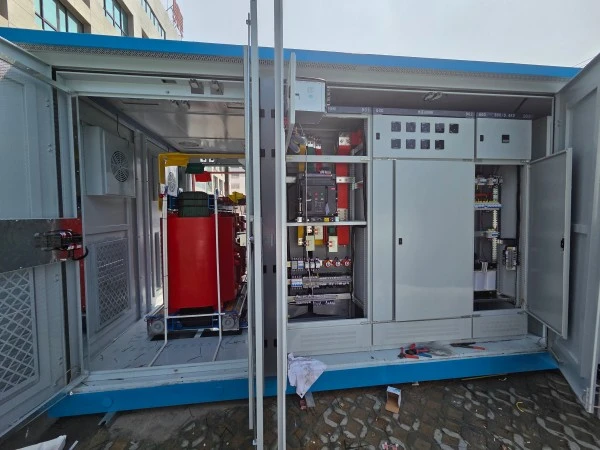

Smart がプレインストールされたヨーロッパ型変電所内の HV コンパートメントには、目に見える遮断接点を備えた負荷遮断スイッチまたはサーキット ブレーカー (SF6 または真空タイプ) が収納されています。 LV コンパートメントには、メイン モールド ケース回路ブレーカー (MCCB)、フィーダ ブレーカー、最大定格 4000 A のバスバー システムが含まれています。すべてのバスバーは、熱収縮絶縁が施された錫メッキ銅製です。

インテリジェント監視システム（オプション）

三相電圧、電流、有効電力/無効電力、および 31 次までの高調波を測定するスマート RTU (リモート端末ユニット) を統合しています。データは 5 分ごとに記録され、90 日間保存されます。過電圧、不足電圧、過熱、ドア開放のアラームは、SMS または電子メールで送信されます。

品質テスト

Smart がプレインストールされている欧州タイプの変電所はすべて、工場で 100% テストを受けています。

1. 耐電圧試験（2.5kV 1分間）

2. 動的短絡試験（模擬）

3. IP54水浸入試験

4. 温度上昇試験（全負荷時8時間）

5. 部分放電測定（乾式の場合は≦10pC）

6. 各出荷には、IEC 62271-202、GB/T 17467、および EN 61330 規格に準拠したテスト レポートが提供されます。
