メキシコ太陽光発電所向け屋外ボックス型変電所ソリューション

現場写真の説明:

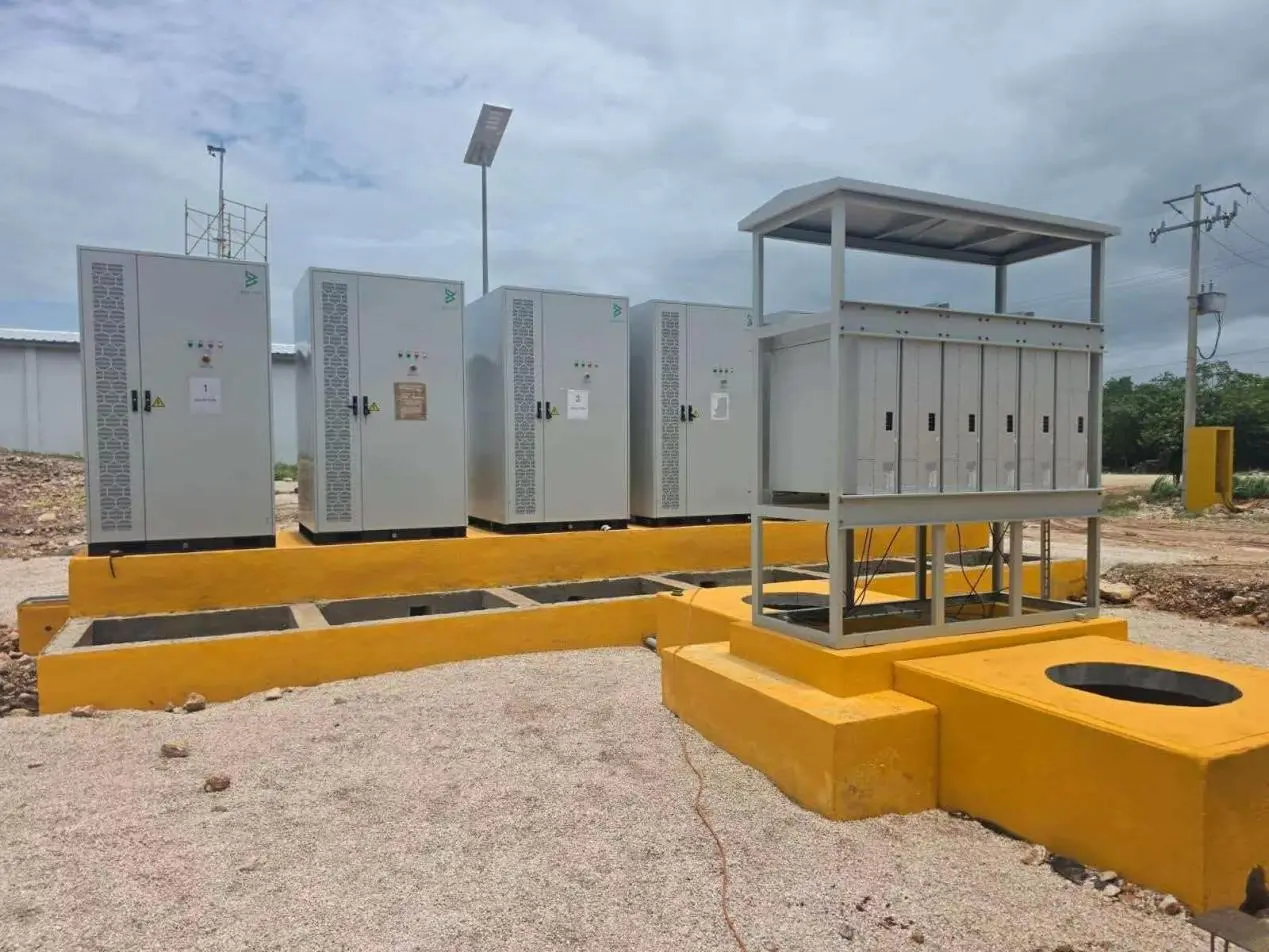

図1：インバータ制御盤と低圧結合盤の一体構成

パネルの左側には、4 つの独立した屋外太陽光発電インバータ制御キャビネットがあります。右側には、防雨天蓋を備えたオープン型低圧結合器配電フレームが設置されています。すべての機器は、高い黄色のコンクリート ベースに取り付けられており、底部でのケーブルの出入りを確保するためのケーブル トレンチが組み込まれており、地上の雨水や湿気による浸食を防ぎます。

インバータ制御キャビネット: IP54 定格の屋外保護エンクロージャは、大面積の側面対流冷却ルーバーとダスト フィルターを備え、フロント パネルに統合された操作ボタン、ステータス インジケータ、および障害アラームを備えています。各ユニットは指定されたゾーン内で独立して動作するため、発電システム全体に影響を与えることなく個々のユニットのメンテナンスが可能になります。

低電圧配電フレーム: 熱帯の高温環境向けに自然放熱を備えたオープン防雨屋根設計を特徴とし、複数のインバータからの電力を集約し、現場の配線を簡素化するための 6 つの内部出力ポートを備えています。この施設には、外部主電源なしで動作する太陽光発電の監視および照明ポールが含まれており、夜間の運用、メンテナンス、およびセキュリティ監視の要件を満たします。

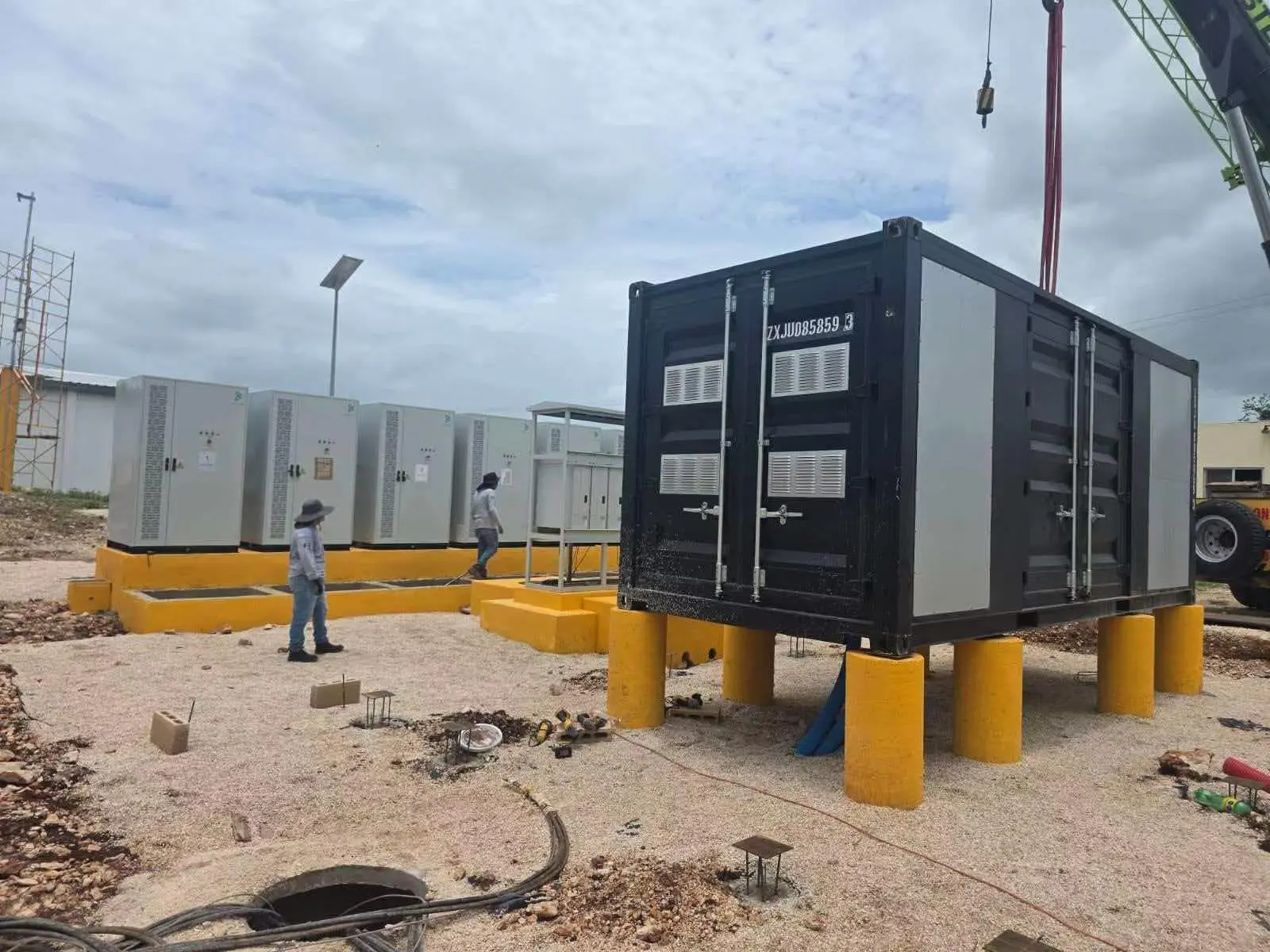

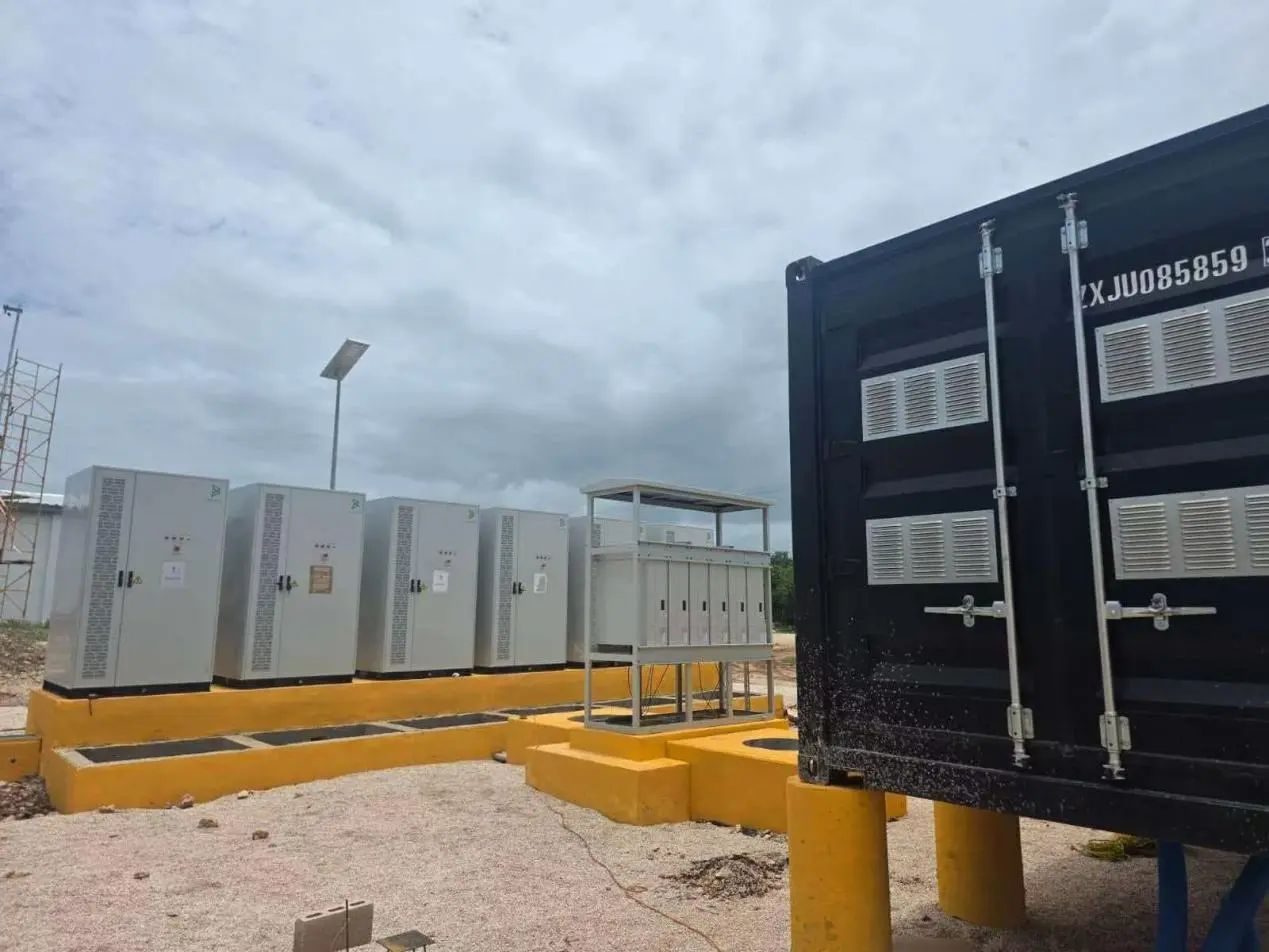

図 2 および 3: コンテナ化された変電所が現場に到着。配電エリア全体のパノラマ ビュー

統合された黒色のコンテナ型変電所が現場に納入され、背面に取り付けられたインバーター キャビネットおよびコンバイナー キャビネットとともに完全な太陽光発電配電システムを形成しています。コンテナの両側には雨に強い換気用ルーバーを装備し、高温環境下での放熱性を高める防塵・防水構造を内蔵しています。コンテナは、紫外線や塩水噴霧腐食から保護する屋外耐候性コーティングでコーティングされており、メキシコの屋外条件での長期運用に適しています。

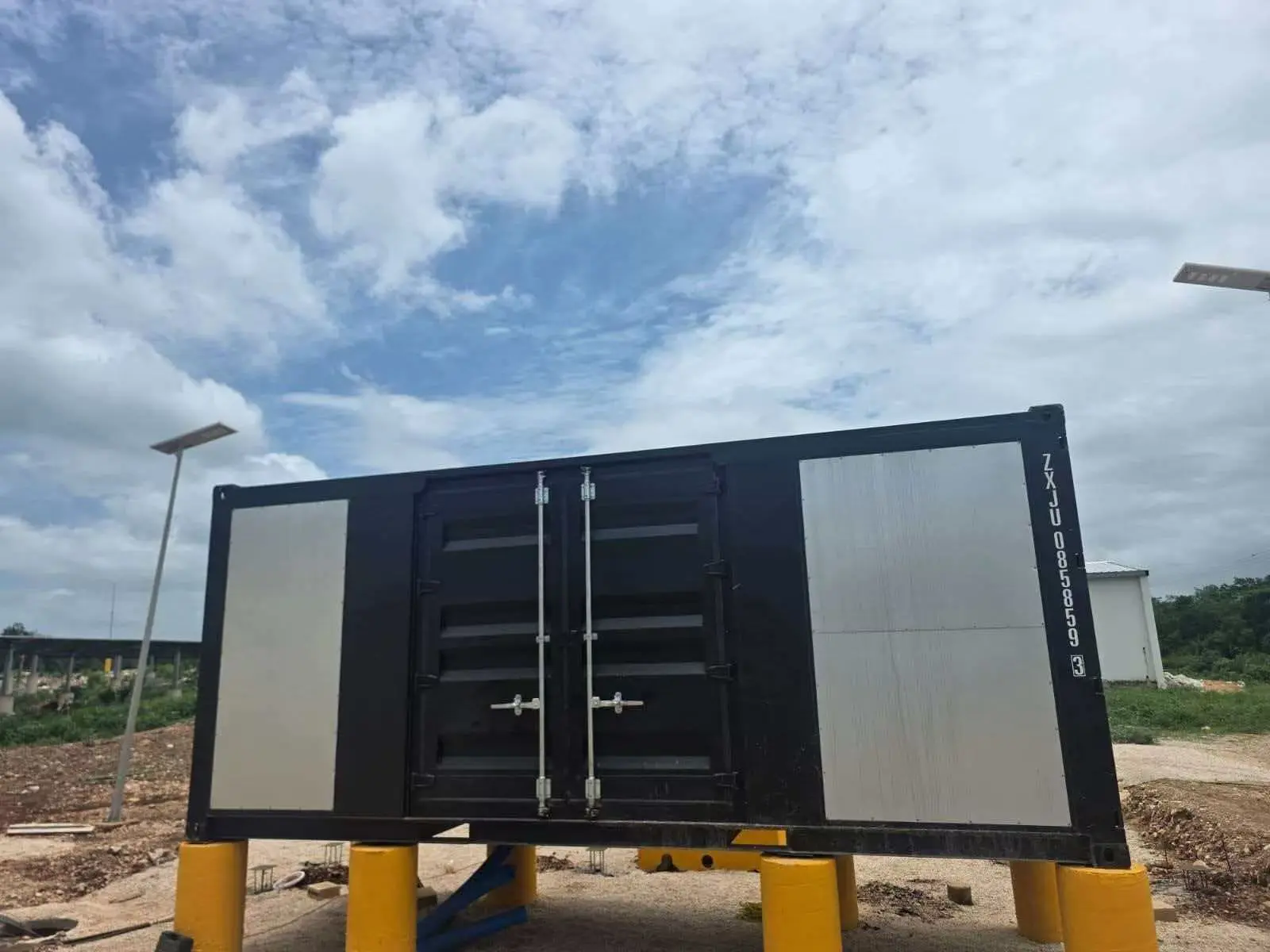

図4：製品の外観に変化したコンテナボックス

内部機器の保守を容易にする二重ドアアクセスチャネルとサイドメンテナンスパネルを備えた標準化されたコンテナ化ユニット設計。区画化された換気構造により、防水および防塵保護を提供しながら最適な放熱が確保され、メガワット規模の太陽光発電所における集中昇圧および系統接続用途に適しています。

プロジェクトの市場メリット

1.プレハブ一貫納品：すべての機器は工場で事前に組み立てられ、テストされるため、海外での現地建設と試運転時間が大幅に短縮され、プロジェクトの納品サイクル全体が短縮され、ゼネコンの総人件費が削減されます。

2.変圧器、配電盤、変流器、保護継電器、インバーター盤などの産業チェーン全体の供給力を統一した技術基準で自社生産しており、スペアパーツの調達や設備のメンテナンスが容易です。

3.熱帯気候向けにカスタマイズされたこのソリューションは、ラテンアメリカの高温と雨の条件に合わせて熱管理、耐湿性、耐食構造を特に最適化し、屋外発電所の高温や錆びによる機器の停止などの一般的な運用上の課題に効果的に対処します。

4.現地の電力網仕様に準拠しており、その全体的なパラメータはメキシコの電力規格を満たしているため、地元の電力会社による直接電力網接続の承認が可能となり、メキシコ、中米、カリブ海地域全体の太陽光発電エネルギー貯蔵プロジェクトでの複製と導入に適しています。

プロジェクトの概要

このメキシコの太陽光発電とエネルギー貯蔵を統合したプレハブ変電所プロジェクトでは、この地域の熱帯、高温、多雨の気候に合わせて特に最適化されたモジュール式の包括的な配電ソリューションが採用されており、耐湿性、熱放散、腐食保護に特化した改善が施されています。工場でのプレハブと現場での迅速な設置を組み合わせた建設アプローチを利用して、太陽光発電の反転、集電と配電、系統接続のための昇圧のフルチェーン統合を実現します。このソリューションは高度な標準化を実証しており、ラテンアメリカの熱帯再生可能エネルギー発電所のベンチマーク ケースとして機能し、海外の太陽光発電およびエネルギー貯蔵のターンキー クライアントへのプロモーションに適しています。
