なぜ油入変圧器が事業規模の送電網の主力なのか?

あらゆる近代的な都市、工業団地、地域の電力網の中心には、現代の生活を可能にする静かなハミングの存在があります。それは油入変圧器この装置は電力網の運用にとって非常に重要であるため、その遍在性により一般の人々にはほとんど見えなくなりました。しかし、これらの主力装置がなければ、発電所から家庭まで電力を送電することは不可能でしょう。油入変圧器は、シンプルですが重要な機能を果たします。効率的な長距離伝送のために電圧を上げ、安全に消費するために電圧を下げます。しかし、その機能のシンプルさは、信頼性、効率性、耐久性を何十年にもわたって実現するために必要な並外れたエンジニアリングを裏付けています。

商用規模の送電網は、優れた信頼性、効果的な熱管理、優れた絶縁耐力、実証済みの長寿命実績を備えた油入変圧器に、説得力のある理由から依存しています。電圧と容量が制限されている乾式変圧器とは異なり、油浸変圧器は送電網が必要とする膨大な電力レベルに対応できます。オイルには電気絶縁体と冷却剤の両方の役割があり、変圧器が過熱することなくフル稼働できるようにします。この記事では、油入変圧器を事業規模の送電網の紛れもない主力とする技術的および経済的要因を検討し、その設計、冷却システム、信頼性、ライフサイクルの経済性を分析します。

目次

• 1. 油入変圧器とは何ですか?またどのように機能しますか?
• 2. オイル冷却が高出力アプリケーションに優れているのはなぜですか?
• 3. 油入変圧器の信頼性が非常に高い理由は何ですか?
• 4. 油入変圧器はどのようにして 30 ～ 40 年の耐用年数を実現しますか?
• 5. 油入変圧器の経済的利点は何ですか?
• 6. よくある質問（FAQ）
• 7. 結論

1. 油入変圧器とは何ですか?またどのように機能しますか?

油入変圧器は、変圧器の油を満たしたタンクの中に鉄心と巻線を沈めたタイプの変圧器です。このオイルは特別に配合された鉱油で、電気絶縁体と冷却媒体の両方の役割を果たします。変圧器は電磁誘導の原理で動作します。つまり、一次巻線の交流によりコア内に変化する磁束が発生し、二次巻線に電圧が誘導されます。電圧比は、一次巻線と二次巻線の巻数比によって決まります。一般的な電力網では、昇圧変圧器が発電機レベル (通常 11 ～ 22 kV) から送電レベル (115 kV ～ 765 kV) まで電圧を高め、降圧変圧器は送電レベルから配電レベル (4 kV ～ 35 kV) まで電圧を下げます。

変圧器におけるオイルの役割は 2 つあります。まず、巻線とタンクの間に電気絶縁を提供し、電気的故障を防ぎます。オイルの高い絶縁耐力により、変圧器は空気絶縁された場合よりもコンパクトになります。第二に、オイルは冷却剤として機能します。変圧器が動作すると、I²R 損失 (銅損)、ヒステリシスおよび渦電流損 (鉄損) によりコアと巻線で熱が発生します。オイルはこの熱を吸収して循環し、タンクの壁に伝わり、そこで周囲の空気に放散されます。この冷却効果は、変圧器が過熱することなく最大定格容量で動作するために不可欠です。

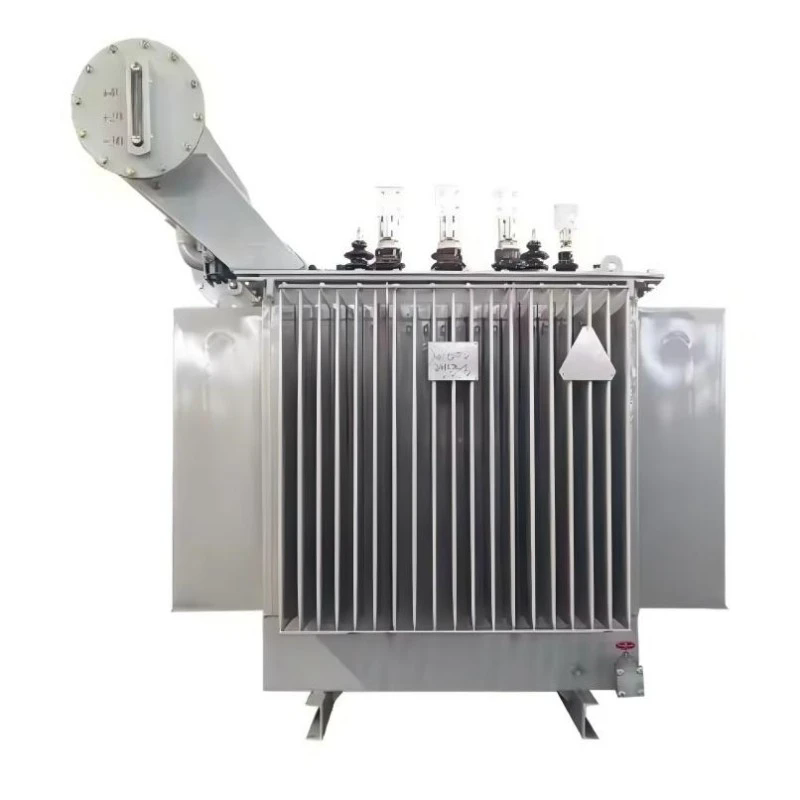

油入変圧器は、高電圧、高出力アプリケーションの主要な技術です。で鹿皓電力株式会社、当社は最も厳しい国際規格を満たす油入変圧器を製造しています。油入変圧器の一般的なコンポーネントには、コア (通常、方向性ケイ素鋼で作られています)、巻線 (通常、銅またはアルミニウム)、オイル タンク、ブッシング (巻線を外部回路に接続するため)、コンサベータ (油の膨張を可能にする膨張タンク)、ブリーザ (空気がコンサベータに出入りできるようにするため)、および冷却システム (ラジエーターまたはファン) が含まれます。これらのコンポーネントの設計と構造は、変圧器の性能と寿命にとって非常に重要です。当社の工場は数十年にわたってこれらの設計要素を改良し、当社の油入変圧器が最も要求の厳しい系統用途において信頼性の高い性能を確実に提供できるようにしてきました。

2. オイル冷却が高出力アプリケーションに優れているのはなぜですか?

変圧器の冷却システムは、その動作にとって非常に重要です。変圧器が電気エネルギーを変換すると、一部が熱として失われます。変圧器の温度が設計限界を超えないように、この熱を除去する必要があります。油入変圧器では、油が一次冷却媒体として機能します。オイルの優れた熱伝導率と比熱容量により、コアと巻線から熱を効率的に吸収し、逃がすことができます。冷却プロセスは自然対流によって行われます。オイルが加熱されると密度が低くなって上昇し、温度が下がったオイルが下降して代わります。これにより自然な循環が生じ、熱が変圧器全体に分散されます。

油入変圧器に使用される冷却システムにはいくつかの種類があります。

• ONAN（オイルナチュラル、エアナチュラル）：これは最も単純なタイプの冷却であり、オイルの自然対流とタンク表面の空気の自然対流を利用します。熱はオイルからタンク壁に伝わり、その後周囲の空気に伝わります。 ONAN 冷却は小型の変圧器に適しています。
• ONAF (オイルナチュラル、エアフォース):このシステムはファンを使用してタンク表面とラジエーターに空気を送り込み、熱伝達率を高めます。 ONAF 冷却は大型の変圧器に使用され、変圧器の容量を最大 33% 増加させることができます。
• OFAF (石油、空軍):このシステムは、オイル ポンプを使用してラジエーターにオイルを循環させ、ファンを使用してラジエーターに空気を送り込みます。 OFAF 冷却は最大の変圧器に使用され、最大の冷却能力を提供します。
• ODAF (石油主導、空軍):これは最も先進的な冷却システムであり、ポンプによってオイルが巻線に送られ、最も効果的な冷却が行われます。 ODAF 冷却は、最大かつ最も負荷の高い変圧器に使用されます。

冷却システムの選択は、変圧器の定格、周囲温度、負荷プロファイルによって異なります。冷却システムの有効性は、変圧器の容量と過負荷に対処する能力を決定する重要な要素です。高効率の冷却システムを備えた変圧器は、温度制限を超えることなく、より高い負荷率で動作できます。 Lugao Power Co.,Ltd では、特定の用途に最適化された冷却システムを備えた油入変圧器を設計し、最も要求の厳しい条件下でも変圧器が最大の定格容量を発揮できるようにしています。

次の表は、さまざまな冷却システムの主な特性をまとめたものです。

変圧器のコアと巻線から熱を効率的に除去する油の能力は、油浸変圧器が実用規模のアプリケーションに好ましい選択肢である主な理由の 1 つです。オイルは緩衝媒体としても機能し、機械的振動を吸収し、騒音を低減します。

3. 油入変圧器の信頼性が非常に高い理由は何ですか?

油浸変圧器の信頼性は、電力網における優位性の基礎です。変圧器の故障は壊滅的な出来事であり、停電、高額な修理、潜在的な安全上の問題を引き起こします。油入変圧器の設計と構造は、信頼性を最大化することを特に目的としています。オイルは巻線に清潔で不活性な環境を提供し、湿気、ほこり、その他の汚染物質から巻線を保護します。オイルは早期警告システムとしても機能します。オイルの溶存ガス分析 (DGA) により初期の故障を検出できるため、故障が発生する前に予防的なメンテナンスが可能になります。

いくつかの重要な設計上の特徴が、油入変圧器の信頼性に貢献しています。

• 堅牢な断熱材:オイルは高い絶縁耐力を提供し、巻線間の絶縁破壊を防ぎます。巻線の紙絶縁体にも油が含浸されており、絶縁耐力が強化されています。紙と油の絶縁の組み合わせは「紙油」絶縁システムとして知られており、高電圧変圧器にとって最も信頼性の高い絶縁システムです。
• 密閉構造:変圧器タンクは密閉されており、油や紙の絶縁を劣化させる可能性のある湿気や酸素の侵入を防ぎます。コンサベータ (膨張タンク) はメインタンクに接続されており、部分的にオイルが充填されており、密閉された環境を提供します。ブリーザーは空気がコンサベータに出入りできるようにしますが、空気から湿気を除去する乾燥剤が含まれています。
• 過負荷機能:油入変圧器には重大な過負荷能力があります。オイルは熱緩衝剤として機能し、高負荷時に熱を吸収し、負荷が減少すると熱を放出します。これにより、変圧器は温度制限を超えることなく、短期間の過負荷に対処できます。過負荷機能は、負荷が予期せず変化する可能性がある送電網では特に重要です。
• 状態監視:オイルをサンプリングして分析することで、変圧器の状態を評価できます。溶存ガス分析 (DGA) は、最も重要な状態監視手法です。オイルに溶けているガスは、故障の種類と重大度を示します。オイルを定期的に監視することで、潜在的な問題を早期に特定でき、故障が発生する前に是正措置を講じることができます。

油入変圧器の信頼性は数十年の運用実績で証明されています。多くの油入変圧器は、定期的なメンテナンスのみで 40 年以上稼働しています。変圧器の頑丈な構造と現場でのメンテナンスが可能なため、あらゆる公益事業にとって信頼できる資産となります。 Lugao では、最高レベルの信頼性を実現する油入変圧器を設計しています。当社の変圧器は高品質の材料で製造されており、あらゆる動作条件下で確実に動作することを保証するために、誘電試験、短絡試験、熱試験などの厳格な試験を受けています。

以下の表は、さまざまな変圧器コンポーネントの標準寿命と、その寿命に影響を与える要因を示しています。

油入変圧器の信頼性は、その堅牢な設計、油の保護特性、およびその状態を監視する能力の直接の結果です。これらの要因が組み合わさって、油入変圧器は事業規模の電力網にとって最も信頼性の高い技術となります。

4. 油入変圧器はどのようにして 30 ～ 40 年の耐用年数を実現しますか?

油入変圧器の長寿命は、その堅牢な設計とそのコンポーネントの固有の耐久性の証拠です。適切に設計され、適切に保守された油入変圧器は、30 ～ 40 年間、場合によってはさらに長期間にわたって確実に動作することができます。この長寿命の鍵は、オイルによる保護と、耐用年数にわたって変圧器の状態を維持する能力にあります。絶縁体と冷却剤としてのオイルの二重の役割と密閉構造の組み合わせにより、コアと巻線を湿気、酸素、汚染による劣化の影響から保護する環境が形成されます。

油入変圧器の寿命は通常、紙絶縁体と油で構成される絶縁システムの状態によって決まります。紙の断熱材は、熱、機械的、化学的ストレスにより時間の経過とともに劣化します。劣化速度はアレニウスの式によって決まります。動作温度が 8 ～ 10°C 上昇するごとに、絶縁体の寿命は半分になります。したがって、変圧器の耐用年数を最大限に延ばすためには、変圧器の温度を管理することが不可欠です。オイル冷却システムは温度管理に重要です。オイルはコアと巻線によって発生した熱を放散し、絶縁温度を許容範囲内に保ちます。

油入変圧器の寿命に影響を与えるもう 1 つの要因は、油自体の状態です。オイルは時間の経過とともに水分や酸素で汚染される可能性があります。湿気は油の絶縁耐力を低下させ、紙絶縁体の劣化を促進します。酸素はオイルを酸化させ、酸やスラッジを形成し、絶縁をさらに劣化させる可能性があります。オイルの状態を監視するには、定期的なオイル検査が不可欠です。オイルの濾過と処理により水分や汚染物質が除去され、オイルの特性が回復し、変圧器の寿命が延びます。多くの場合、オイルを完全に交換することで変圧器を新品に近い状態に戻すことができます。

オイルと絶縁に加えて、変圧器の他のコンポーネントも保守または交換して耐用年数を延ばすことができます。たとえば、ブッシング、冷却システム、タップチェンジャーはすべて交換または改修できます。このモジュール性により、変圧器の寿命が個々のコンポーネントの寿命を超えて大幅に延長されます。 Lugao では、メンテナンス性を念頭に置いて油入変圧器を設計しています。当社の変圧器は、重要なコンポーネントと交換部品用の標準インターフェイスに簡単にアクセスできるのが特徴です。これにより、お客様は変圧器を何十年も使用し続けることができます。

5. 油入変圧器の経済的利点は何ですか?

油入変圧器の初期コストは乾式変圧器よりも高くなりますが、耐用年数にわたって油入変圧器は大きな経済的メリットをもたらします。主な経済的利点は、営業損失の低減、過負荷耐性の向上、耐用年数の延長、メンテナンスコストの削減です。これらの要因は、30 ～ 40 年の耐用年数にわたる油入変圧器の総所有コスト (TCO) の削減に貢献します。

変圧器の動作損失は、無負荷損失（鉄損）と負荷損失（銅損）の合計です。無負荷損失は一定であり、コアの材質と設計によって異なります。負荷損失は負荷電流の二乗に応じて変化します。変圧器の寿命にわたるこれらの損失のコストは、特に電力料金が高い地域ではかなりの額になる可能性があります。油入変圧器は、冷却効率が優れているため、通常、乾式変圧器よりもコア損失が低く、よりコンパクトで効率的なコア設計が可能になります。

油入変圧器の過負荷耐量が高いことも、経済的に大きな利点です。グリッドでは、負荷が一定であることはほとんどありません。繁忙期と閑散期があります。油入変圧器は短期間の過負荷に対処できるため、電力会社は新しい容量への投資を延期できます。過負荷機能により、変圧器をより高い平均負荷率で動作させることもできるため、追加の変圧器の必要性が減ります。

油入変圧器の長寿命は経済的に大きな利点です。変圧器の交換には、新しい変圧器のコスト、設置コスト、ダウンタイムのコストなど、多額の費用がかかります。耐用年数を延長することで、電力会社はこれらのコストを先送りできます。

次の表は、乾式変圧器と比較した油浸変圧器の経済的利点をまとめたものです。

油浸変圧器は、事業規模の電力網に最高の経済的価値を提供します。動作損失が低く、過負荷耐性が高く、耐用年数が長いため、初期コストの上昇を十分に相殺できます。 Lugao では、高性能と長期信頼性を組み合わせ、最高の経済価値を提供する油入変圧器をお客様に提供することに尽力しています。

6. よくある質問（FAQ）

質問 1: 油浸変圧器の一般的な寿命はどれくらいですか?

回答: 適切に設計され、適切に保守された油入変圧器の耐用年数は 30 ～ 40 年、場合によってはさらに長くなります。寿命は主に紙絶縁体と絶縁油の状態によって決まります。オイルのテストや濾過などの定期的なメンテナンスにより、変圧器の耐用年数を大幅に延ばすことができます。 Lugao Power Co.,Ltd では、堅牢な構造と高品質の材料を使用して、長期信頼性を備えた油入変圧器を設計しています。

質問 2: 火災に対する安全性の観点から、油浸変圧器は乾式変圧器とどのように比較されますか?

回答: 油入変圧器には可燃性の液体 (油) が含まれており、火災の危険があります。乾式変圧器は不燃性の材料で作られているため、火災の危険性の点でより安全であると考えられています。ただし、油入変圧器の火災のリスクは、防火壁、消火システム、および可燃性の低い液体 (合成エステルなど) の使用などの設計機能によって軽減できます。多くの電力会社は、優れた性能と信頼性を理由に油入変圧器を選択し、その利点と引き換えに高い火災リスクを受け入れ、適切な安全対策を講じています。 2 つのタイプのどちらを選択するかは、特定の用途と現場の安全要件によって異なります。

質問 3: 油浸変圧器内の油の目的は何ですか?

回答: 油入変圧器内の油には 2 つの重要な機能があります。1 つは巻線とタンクの間に電気絶縁を提供すること、もう 1 つは冷却剤として機能することです。オイルの高い絶縁耐力により絶縁破壊が防止され、その熱伝導率によりコアと巻線から熱を吸収し、タンク壁に熱を伝達します。また、このオイルは巻線に清潔で不活性な環境を提供し、巻線を湿気や酸素から保護します。オイルの状態は、変圧器の性能と寿命にとって非常に重要です。

質問 4: 溶存ガス分析 (DGA) とは何ですか?また、なぜ重要ですか?

回答: 溶存ガス分析 (DGA) は、油浸変圧器の状態を評価するために使用される診断技術です。オイルには、変圧器内のさまざまな種類の故障によって発生する溶解ガスが含まれています。これらのガスの組成と濃度を分析することで、障害の種類と重大度を特定することができます。 DGA は、トランスの故障を防止し、寿命を延ばすために不可欠なツールです。 DGA は定期的な間隔 (通常は 1 年または 2 年に 1 回) で実行することをお勧めします。

質問 5: 油浸変圧器の環境への配慮は何ですか?

回答: 油浸変圧器に関する環境上の主な懸念は、土壌や水を汚染する可能性のある油流出の可能性です。このリスクを軽減するために、変圧器には油収集ピットなどの封じ込めシステムが装備されています。さらに、環境への影響が少ない合成エステルなど、生分解性で引火性の低い絶縁流体を使用する傾向が高まっています。使用済み変圧器油の廃棄は、環境規制に従って管理する必要があります。 Lugao Power Co.,Ltd では、環境に配慮した製造に取り組んでおり、合成エステル流体と堅牢な漏れ防止設計を備えた変圧器を提供しています。

7. 結論

油浸変圧器は、商用規模の送電網の紛れもない主力製品です。優れた信頼性、効果的な熱管理、長い耐用年数、有利な経済性により、世界中の電力会社で選ばれています。オイルは重要な電気絶縁と冷却を提供し、最も要求の厳しい条件下でも変圧器が効率的かつ確実に動作できるようにします。オイルテストを通じて変圧器の状態を監視し、長い耐用年数にわたって変圧器を保守できるため、変圧器は信頼できる資産になります。乾式変圧器などの他の技術も存在しますが、高電圧、高出力用途では依然として油浸変圧器が主流の技術です。変圧器の実証済みの性能実績と、保守および改修の能力を組み合わせることで、今後数十年にわたって電力網のバックボーンであり続けることが保証されます。
