テスト後の検査でボックス型変電所の堅牢性が明らかになりましたか?

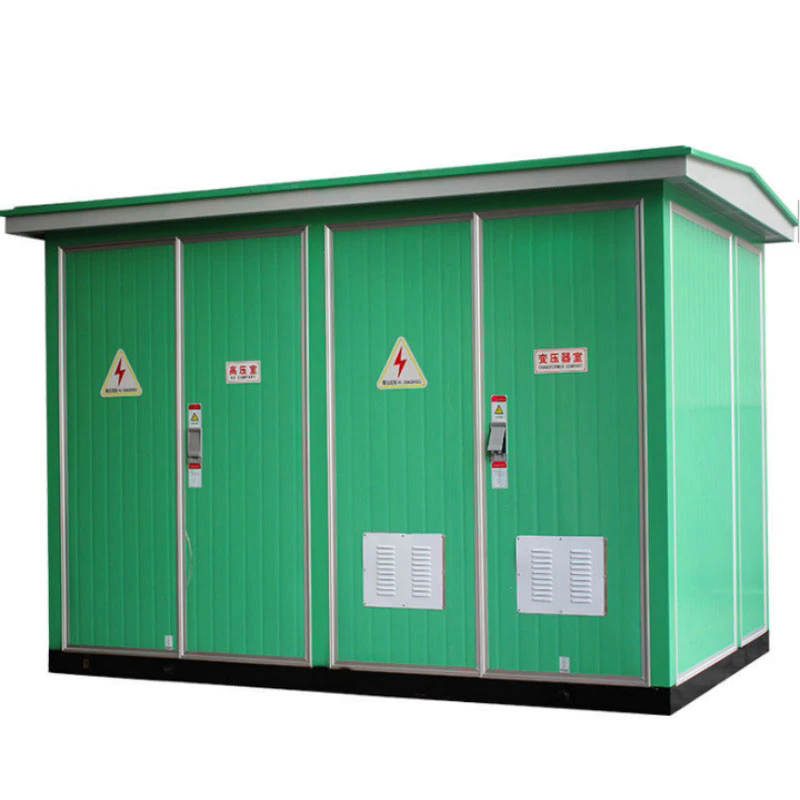

ボックス型変電所は、耐候性の筐体内に変圧器、開閉装置、保護装置を収納した、コンパクトな組み立て済みの配電ユニットです。都市部の道路、工業団地、再生可能エネルギー施設、遠隔地など、スペースに制約のある環境に設置できるように設計されています。現場で構築され、その場でテストされる従来の変電所とは異なり、ボックス型変電所は出荷前に工場で組み立てられ、工場でテストされます。工場で実施される試験 (誘電試験、熱サイクル試験、機械的耐久試験) は、数週間で数十年間の使用をシミュレートできるように設計されています。しかし、これらのテストでは、ユニットの堅牢性について実際に何が明らかになるのでしょうか?答えは、ユニットがテストに合格するかどうかだけではなく、テスト完了後の状態がテスト後の検査で明らかになることにもあります。

テスト後の検査は、ボックス型変電所の品質保証プロセスの最終かつ最も明らかな段階です。ユニットは、使用中に遭遇する可能性のある最も極端な条件にさらされた後、分解され、詳細に検査されます。検査では、テスト中には故障の原因にはならなかったものの、現場では故障につながる可能性のある応力、変形、摩耗、劣化の兆候がないかどうかを確認します。本当に頑丈な変電所と、単に最小限の要件を満たしている変電所とを分けるのは、このテスト後の検査です。この記事では、テスト後の検査で製品の堅牢性がどのように明らかになるかを検討します。ボックス型変電所、実行されたテストの種類、検査基準、高レベルの堅牢性を示す結果を網羅しています。また、ボックス型変電所製品の詳細な仕様とテストデータを工場から提供します。鹿皓電力株式会社

目次

• 1. ボックス型変電所ではどのような種類の試験が行われますか?
• 2. 誘電体システムの試験後の検査で何が明らかになるのですか?
• 3. サーマルシステムのテスト後の検査で何が判明しますか?
• 4. 機械システムのテスト後の検査で何が判明しますか?
• 5. エンクロージャのテスト後の検査では何が明らかになりますか?
• 6. 主な仕様とテストデータは何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. ボックス型変電所ではどのような種類の試験が行われますか?

ボックス型変電所のテスト プログラムは、ユニットが耐用年数全体にわたって遭遇する電気的、熱的、機械的ストレスに耐えられることを検証するように設計されています。テストは、IEC 62271、IEC 60076、IEEE C57.12.00 などの国際規格に従って実施されます。テストは、誘電テスト、熱テスト、機械テストの 3 つの主要なカテゴリに分類されます。各カテゴリは、変電所の設計と建設のさまざまな側面を強調するように設計されています。誘電試験では、絶縁システムの高電圧に対する耐性が検証されます。熱試験では、変圧器と開閉装置によって発生する熱を管理する冷却システムの能力を検証します。機械的テストでは、エンクロージャの構造的完全性とスイッチング デバイスの動作信頼性を検証します。

通常、試験シーケンスは誘電試験で始まり、次に熱試験が続き、機械試験で終わります。各テストの後、ユニットに損傷や劣化の兆候がないか検査されます。テスト後の検査は、設計の堅牢性を評価するために必要なデータを提供するため、テスト自体と同じくらい重要です。以下の表は、ボックス型変電所で実行される主要なテストと、そのテストで評価される堅牢性の側面をまとめたものです。

Lugao Power Co.,Ltd では、出荷前にすべてのボックス型変電所に対して工場でこれらすべてのテストを実行します。テスト後の検査は当社の品質保証チームによって実施され、結果は包括的なテストレポートに文書化されます。このレポートは、変電所の堅牢性と信頼性の証拠として顧客に提供されます。

2. 誘電体システムの試験後の検査で何が明らかになるのですか?

誘電システムはボックス型変電所の心臓部です。これには、変圧器の巻線、開閉装置の絶縁体、ブッシング、およびケーブル終端が含まれます。誘電試験は、絶縁に限界までストレスを与え、使用上の障害につながる可能性のある弱点を明らかにするように設計されています。誘電システムの事後検査は、変圧器の巻線、開閉装置の絶縁、ブッシングの 3 つの主要領域に焦点を当てます。検査では、トラッキング、亀裂、変色などの絶縁損傷の兆候がないかどうかを確認します。また、絶縁体内の空隙や汚染物質の存在を示す可能性がある部分放電の兆候も探します。

変圧器巻線の試験後の検査には、通常、巻線と絶縁バリアの目視検査のほか、絶縁抵抗と誘電正接の測定が含まれます。誘電試験後にこれらのパラメータが大きく変化した場合は、絶縁が劣化していることを示します。開閉装置の絶縁検査では、バスバー、絶縁体、接触面に焦点を当てます。ブッシングの検査では、磁器またはポリマーのハウジングとシール システムに焦点を当てます。以下の表は、誘電体システムの主要な検査基準をまとめたものです。

当社の工場では、経験豊富なエンジニアが高度な診断装置を使用して、誘電体システムのテスト後の検査を行っています。結果はテスト前の測定値と比較され、変化が特定されます。誘電テスト後に大きな変化が見られない変電所は、堅牢な誘電システムを備えていると見なされます。当社のボックス型変電所は、これらのテストに余裕を持って合格するように設計されており、最も要求の厳しい電気環境でも信頼性の高い動作を保証します。

3. サーマルシステムのテスト後の検査で何が判明しますか?

ボックス型変電所の熱システムには、変圧器冷却システム、筐体の換気システム、開閉装置の熱管理が含まれます。熱試験は、最も要求の厳しい負荷条件下で、冷却システムが変圧器と開閉装置によって発生する熱を放散できることを検証するために設計されています。熱システムのテスト後の検査では、冷却コンポーネントの状態、変圧器全体の温度分布、および高温にさらされた後の絶縁の状態に焦点を当てます。検査では、断熱材の変色、変形、劣化などの過熱の兆候がないかどうかを確認します。

変圧器冷却システムのテスト後の検査には、ラジエーター、冷却ファン、オイル ポンプの目視検査が含まれます。検査では、冷却フィンの漏れ、腐食、損傷がないかどうかを確認します。熱画像を使用して変圧器全体の温度分布を測定し、冷却システムの問題を示す可能性のあるホットスポットを特定します。断熱材の状態は、熱老化の程度を示す紙断熱材の重合度 (DP) を測定することで評価されます。以下の表は、熱システムの主要な検査基準をまとめたものです。

Lugao Power Co.,Ltd のボックス型変電所は、熱的余裕を提供するために特大の冷却システムを備えて設計されています。当社の変電所のテスト後の検査では、均一な温度分布と最小限の絶縁劣化が一貫して示されており、当社の熱設計の堅牢性が確認されています。当社の工場では、変電所が最も厳しい熱条件に耐えられるよう、高品質の断熱材と冷却コンポーネントのみを使用しています。

4. 機械システムのテスト後の検査で何が判明しますか?

ボックス型変電所の機械システムには、筐体構造、開閉装置操作機構、取り付けおよびサポート システムが含まれます。機械的テストは、変電所が輸送、設置、運用時の機械的ストレスに耐えられるかどうかを検証するために設計されています。機械システムのテスト後の検査では、筐体の状態、開閉装置の動作、取り付けおよびサポート システムの完全性に焦点を当てます。検査では、コンポーネントの変形、亀裂、または緩みの兆候がないかどうかを確認します。

エンクロージャのテスト後の検査には、壁、屋根、ドアの目視検査と密閉システムのチェックが含まれます。検査では、へこみ、腐食、塗装やコーティングの損傷がないかどうかを確認します。開閉装置の動作試験は、各スイッチを複数回操作し、操作トルクと接触抵抗を測定します。取り付けおよびサポート システムの検査には、ボルト、ブラケット、基礎のチェックが含まれます。以下の表は、機械システムの主要な検査基準をまとめたものです。

当社の工場では、経験豊富な技術者が校正済みの機器を使用して機械システムのテスト後の検査を実行します。結果はテスト前の測定値と比較され、変化が特定されます。機械的テスト後に大きな変化が見られない変電所は、頑丈な機械システムを備えていると見なされます。当社のボックス型変電所は、これらのテストに余裕を持って合格するように設計されており、最も要求の厳しい機械環境でも信頼性の高い動作を保証します。

5. エンクロージャのテスト後の検査では何が明らかになりますか?

ボックス型変電所の筐体は環境に対する防御の第一線です。雨、雪、塵、腐食性雰囲気から内部コンポーネントを保護する必要があります。また、物理的な安全性を提供し、輸送や設置時の機械的ストレスに耐えることも必要です。エンクロージャのテスト後の検査では、塗装またはコーティングの状態、密閉システムの完全性、ドアと換気システムの動作に重点が置かれます。検査では、エンクロージャ構造に腐食、水の浸入、損傷の兆候がないかどうかを確認します。

エンクロージャのテスト後の検査には、外面と内面の目視検査、ドアのシールのチェック、換気システムのテストが含まれます。サビや膨れ、塗装の剥がれなどがないか検査します。また、筐体内部の水汚れや湿気など、水の侵入の兆候も探します。ドアシールの柔軟性と圧縮率がチェックされます。換気システムの空気の流れが適切かどうか、およびフィルターの状態がチェックされます。以下の表は、エンクロージャの主要な検査基準をまとめたものです。

Lugao Power Co.,Ltd のボックス型変電所は、最も厳しい環境条件に耐えるようにテストされた高品質のエンクロージャ システムを使用して設計されています。当社の変電所のテスト後の検査では、一貫して腐食や水の浸入の兆候が見られず、当社のエンクロージャ設計の堅牢性が裏付けられています。当社の工場では、変電所が最も厳しい環境条件に耐えられることを保証するために、高品質の材料とコーティングのみを使用しています。

6. 主な仕様とテストデータは何ですか?

次の表は、ボックス型変電所製品の主な仕様とテストデータを示しています。これらの仕様は、当社の工場でのテスト後の検査結果に基づいており、当社の変電所の典型的な性能を表しています。

当社の工場では、すべてのボックス型変電所は出荷前にテストおよび検査されます。テストレポートにはすべてのテスト前およびテスト後の検査結果が含まれており、変電所の性能と堅牢性の完全な記録を顧客に提供します。品質とテストに対する当社の取り組みにより、お客様が何十年にもわたって信頼性の高い性能を発揮する製品を確実にお届けします。

7. よくある質問（FAQ）

質問 1: ボックス型変電所の最も重要なテストは何ですか?

回答: すべてのテストは重要ですが、変圧器の故障の最も一般的な原因である絶縁システムの完全性を検証する誘電体テストが最も重要であると考えられています。誘電体システムの試験後の検査は、変電所の堅牢性の最も直接的な証拠を提供します。 Lugao Power Co.,Ltd では、IEC 60076 に従ってすべての誘電試験を実施し、詳細な試験レポートを提供します。

質問 2: テスト後の検査は日常のテストとどう違うのですか?

回答: すべてのユニットに対して定期テストが実行され、標準の基本要件を満たしているかどうかが確認されます。テスト後検査は、ユニットが使用中に遭遇する可能性のある最も極端な条件にさらされた後に実行されます。テスト後の検査では、テスト中には故障の原因にはならなかったものの、現場では故障につながる可能性のある応力、変形、または劣化の兆候がないかどうかを確認します。テスト後の検査により、耐久性をより包括的に評価できます。

質問 3: ボックス型変電所の標準的なリードタイムはどれくらいですか?

回答: リードタイムは変電所の規模と複雑さによって異なります。標準ユニットの場合、納期は通常 6 ～ 8 週間です。特別な要件があるカスタムユニットの場合、リードタイムが長くなる場合があります。 Lugao Power Co.,Ltd では、お客様に現実的なタイムラインを提供し、製造およびテストのプロセス全体の進捗状況を常に知らせます。

質問 4: ボックス型変電所は極限環境でも使用できますか?

回答: はい、ボックス型変電所は、極端な温度、高湿度、腐食性雰囲気などの幅広い環境で使用できるように設計されています。エンクロージャには、より高い IP 定格、耐腐食性コーティング、高温環境用の冷却システムなどの追加保護を指定できます。当社の工場では、お客様のプロジェクトの特定の環境要件を満たすように変電所をカスタマイズできます。

質問 5: ボックス型変電所の予想耐用年数はどれくらいですか?

回答: ボックス型変電所の予想耐用年数は、動作条件とメンテナンスの質に応じて 25 ～ 30 年です。テスト後の検査結果は、当社の変電所がこの期間にわたって信頼性の高いサービスを提供するように設計されていることを示しています。定期的な点検やテストなど適切なメンテナンスを行うことで、耐用年数を延ばすことができます。

8. 結論

テスト後の検査では、ボックス型変電所の堅牢性について多くのことが明らかになります。これらは、絶縁システムが劣化することなく故障の応力に耐えられるかどうかを示します。これらは、冷却システムが変圧器と開閉装置によって発生する熱を管理できるかどうかを示します。これらは、機械システムが輸送、設置、操作のストレスに耐えられるかどうかを示します。これらは、エンクロージャが内部コンポーネントを環境から保護できるかどうかを示します。 Lugao Power Co.,Ltd の工場では、製造したすべてのボックス型変電所に対して包括的な事後テスト検査を行っています。これらの検査の結果は、当社の設計の堅牢性を裏付け、変電所が数十年にわたって確実に動作するという自信をお客様に提供します。当社は、高品質の材料、精密な製造プロセス、厳格なテストを使用して、製造するすべての変電所が最高の品質と信頼性の基準を満たしていることを確認します。

新しい配信システムを設計している場合でも、既存の配信システムをアップグレードしている場合でも、要件について話し合うために当社の技術チームにお問い合わせください。詳細な製品仕様、テストデータ、アプリケーションサポートを提供いたします。品質と顧客満足に対する当社の取り組みにより、当社は世界中の電力プロジェクトの信頼できるパートナーとなっています。

Lugao Power Co.,Ltd に今すぐ連絡してくださいボックス型変電所の要件について話し合い、当社の変電所が電力システムの需要をどのように満たすことができるかを確認してください。
