乾式変圧器と油入変圧器、どちらが優れていますか?

配電プロジェクトを計画するとき、最も一般的な質問の 1 つは、配電システムを選択するかどうかです。乾式変圧器または油入変圧器。どちらのタイプの変圧器も広く使用されています。 産業用、商業用、インフラストラクチャおよびユーティリティ用途に使用されますが、絶縁方法が異なります。 冷却性能、設置環境、メンテナンスの必要性、コストなど。

Lugao は、変圧器、開閉装置、 サーキットブレーカー、断路器、避雷器、CT/PT/VT、およびカスタマイズされた OEM/ODM ソリューション。に基づいて Lugao は、エンジニアリングの経験とプロジェクト要件により、顧客が適切な変圧器ソリューションを選択するのを支援します 信頼性が高く、安全かつ効率的な配電を実現します。

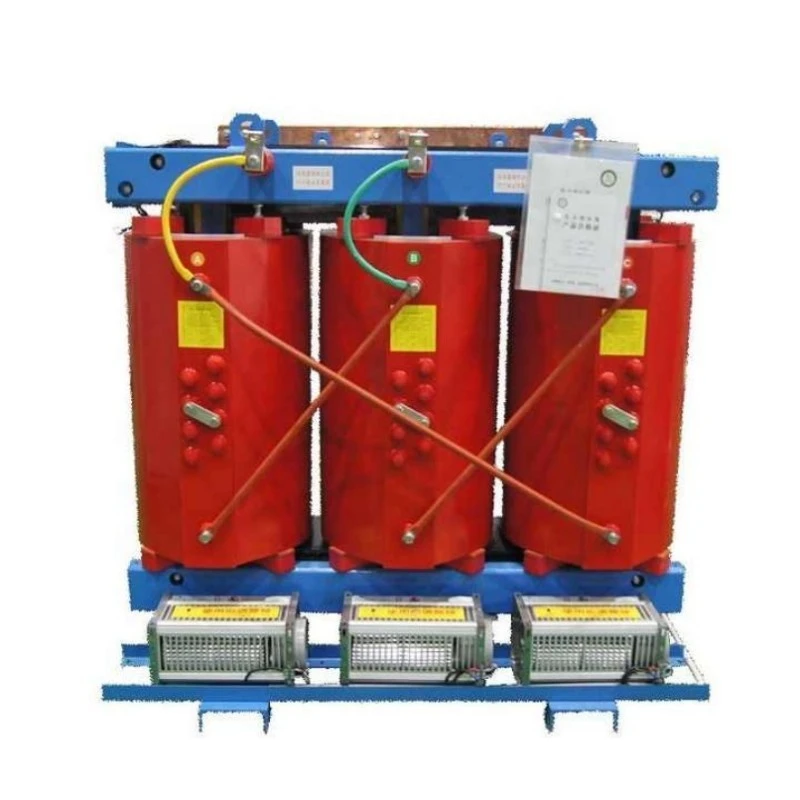

乾式変圧器とは何ですか?

A 乾式変圧器主な冷却媒体として空気を使用し、固体断熱材を使用 絶縁油の代わりに。通常、屋内または防火要件が厳しい場所に設置されます。 安全性、環境保護、メンテナンスの利便性。

乾式変圧器の主な特長

• 空冷・固体断熱材を採用。
• 変圧器油を使用しないため、油漏れのリスクが軽減されます。
• 屋内設置および防火性の高い場所に適しています。
• 日常的なメンテナンスの要件が軽減されます。
• 商業ビル、病院、データセンター、学校、地下鉄システムで一般的に使用されています。

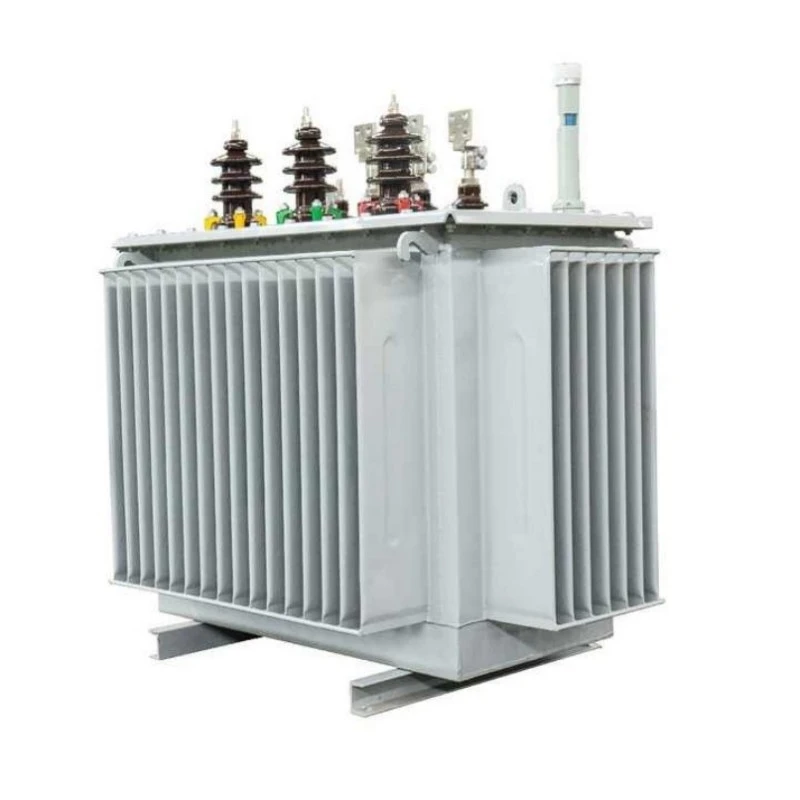

油入変圧器とは何ですか?

アン油入変圧器冷却と絶縁のために絶縁油を使用しています。油が役に立つ トランスのコアと巻線からタンクとラジエーターに熱を伝達するため、高出力に適しています。 大容量および耐久性の高い配電アプリケーションに最適です。

油入変圧器の主な特長

• 絶縁と放熱のために変圧器油を使用しています。
• 中規模および大容量のプロジェクトに適した優れた冷却性能。
• 屋外変電所や公共配電ネットワークに適しています。
• 多くの場合、大容量アプリケーションの方がコスト効率が高くなります。
• オイルの状態監視と漏れ防止対策が必要。

乾式変圧器と油入変圧器: 主な違い

比較係数	乾式変圧器	油入変圧器	選択のアドバイス
冷却方法	空冷、自然換気または強制換気	タンクとラジエターの放熱による油冷却	大容量プロジェクトでより強力に冷却するには油浸漬タイプを選択してください
断熱材	固体断熱材と空気	変圧器絶縁油	オイルフリーが必要な場合は乾式タイプをお選びください
設置環境	通常は建物や公共施設などの屋内	通常は屋外または専用の変電室にあります	変圧器の種類を設置場所のスペース、換気、安全要件に適合させる
火災安全	油を使用しないため火災安全性が高い	油を使用するため防火設計が必要	乾式タイプは病院、モール、データセンター、高層ビルに好まれます
メンテナンス	メンテナンスが比較的少なくて済みます。主に洗浄と検温	オイルテスト、シール検査、漏れ監視が必要	乾式タイプはメンテナンスの容易さを求めるプロジェクトに適しています
容量範囲	中小規模の容量の分散に一般的に使用されます	中～大容量、重負荷運転に最適	油入変圧器は、電力需要が大きい場合によく選択されます。
初期費用	通常、同じ容量の場合はより高くなります	通常、容量が大きいほど経済的です	購入価格だけでなく、プロジェクトの総コストを評価する
環境リスク	油漏れのリスクがない	油封じ込めと環境保護対策が必要	乾式タイプは環境に敏感な場所に適しています

乾式変圧器の利点と限界

利点

• 高い安全性：オイルフリー設計により、火災や漏洩のリスクが軽減されます。
• 環境に優しい：変圧器油の廃棄や油流出の心配がありません。
• 簡単なメンテナンス:定期検査は一般に、油が入った機器よりも簡単です。
• 屋内向け:屋外設置スペースが限られた建物に適しています。
• クリーンな操作:環境要件が厳しい公共施設やエリアに最適です。

制限事項

• 通常、同じ定格容量では初期コストが高くなります。
• 十分な換気と温度管理が必要です。
• 非常に大容量で耐久性の高いアプリケーションにはあまり適していない可能性があります。
• 適切に保護されていないと、ほこり、湿気、過酷な環境条件に対してより敏感になる可能性があります。

油入変圧器の利点と限界

利点

• 優れた放熱性:変圧器油により冷却効率が向上します。
• 強力な過負荷機能:連続運転や高負荷運転に適しています。
• 費用対効果が高い:多くの場合、中規模および大容量のプロジェクトではより経済的です。
• 屋外用途:変電所、産業施設、ユーティリティネットワークで広く使用されています。
• 長寿命:適切なメンテナンスを行うことで、長期間にわたって安定して動作することができます。

制限事項

• 定期的なオイルのテストとメンテナンスが必要です。
• 油漏れ防止とシール性が重要です。
• 設置場所によっては防火対策が必要となる場合があります。
• 屋内の公共の建物や環境に敏感な場所では必ずしも好まれるとは限りません。

乾式変圧器と油入変圧器の選び方

1. 設置場所を検討する

変圧器が商業ビル、病院、学校、データセンター、地下鉄の内部に設置される場合 駅、乾式変圧器防火性が高く、 オイルフリー動作。プロジェクトが屋外変電所、産業プラント、公共配電ネットワークの場合、 の油入変圧器の方が適しているかもしれません。

2. 耐荷重と使用条件の評価

大容量および重負荷のアプリケーションの場合、通常、油入変圧器の方が優れた冷却を提供します。 パフォーマンスと過負荷能力。厳しい安全要件が求められる中小規模の流通システム向け、 乾式変圧器が実用的な選択肢となります。

3. 防火要件を確認する

厳しい防火基準を持つプロジェクトでは、変圧器の絶縁材料を慎重に評価する必要があります。 設置距離、通気性、保護設計。乾式変圧器は一般的に次のような場合に選択されます。 火災リスク管理は最優先事項です。

4. メンテナンス要件の比較

乾式変圧器は、テストまたは交換するオイルがないため、通常、日常的なメンテナンスの必要性が少なくなります。 油入変圧器は油の品質監視、シール検査、漏電防止が必要ですが、 正しくメンテナンスされていれば、信頼性が高く経済的なオプションを維持できます。

5. 環境条件の確認

ほこり、湿気、腐食性、または高温の環境では、変圧器の筐体、冷却設計、および 断熱システムは慎重に選択する必要があります。 Lugao は変圧器の選択に関する技術サポートを提供します 現場の状況に応じて構成を変更します。

代表的な用途

乾式変圧器の用途

• 商業ビルやショッピングモール
• 病院、学校、公共施設
• 高層ビルや集合住宅
• データセンターおよび通信設備
• 地下鉄の駅、空港、交通機関

油入変圧器の用途

• 配電変電所
• 産業プラントおよび製造施設
• 鉱業および重工業プロジェクト
• 太陽光発電や風力発電などの再生可能エネルギープロジェクト
• 地方および都市部の公共事業配電ネットワーク

どの変圧器が良いですか?

すべてのプロジェクトに単一の答えはありません。あ乾式変圧器通常はその方が良いです 屋内、公共、火気、環境に敏感な用途。アン 油入変圧器多くの場合、屋外の大容量、重負荷、コスト重視の配電プロジェクトに適しています。

より良い選択は、プロジェクトの電圧レベル、需要容量、設置環境、火災安全性によって異なります。 要件、メンテナンス計画、予算。最終的な決定を下す前に、プロジェクト所有者は技術的な事項を確認する必要があります。 仕様については、経験豊富な変圧器メーカーにお問い合わせください。

Lugao 変圧器ソリューションを選ぶ理由?

Lugao は送配電機器に重点を置き、さまざまな用途に変圧器ソリューションを提供しています。 業界とプロジェクトのシナリオ。変圧器、開閉装置、サーキットブレーカー、 Lugao は断路器、避雷器、CT/PT/VT およびカスタマイズされた OEM/ODM 機器をサポートできます。 製品の選択からプロジェクトの構成まで。

鹿皓の利点

• 送配電機器の製造経験。
• 産業、商業、公益事業、インフラストラクチャープロジェクト向けの変圧器オプション。
• カスタマイズされた電圧、容量、エンクロージャ、および構成要件のサポート。
• 用途や現場条件に応じたエンジニアリング重視の選定ガイダンス。
• 変電所および配電システム向けの統合製品供給。

結論

両方乾式変圧器と油入変圧器には明らかな利点があります。乾式変圧器が適しています 油入変圧器はより安全でクリーンな屋内用途に最適で、大容量の用途に最適です。 屋外配電プロジェクト。 Lugaoのような専門メーカーと協力することで、顧客は選択することができます プロジェクトの安全性、効率性、信頼性、長期運用要件に適合する変圧器ソリューションです。
