タジキスタン変電所プロジェクト: MV開閉装置およびHV機器の設置

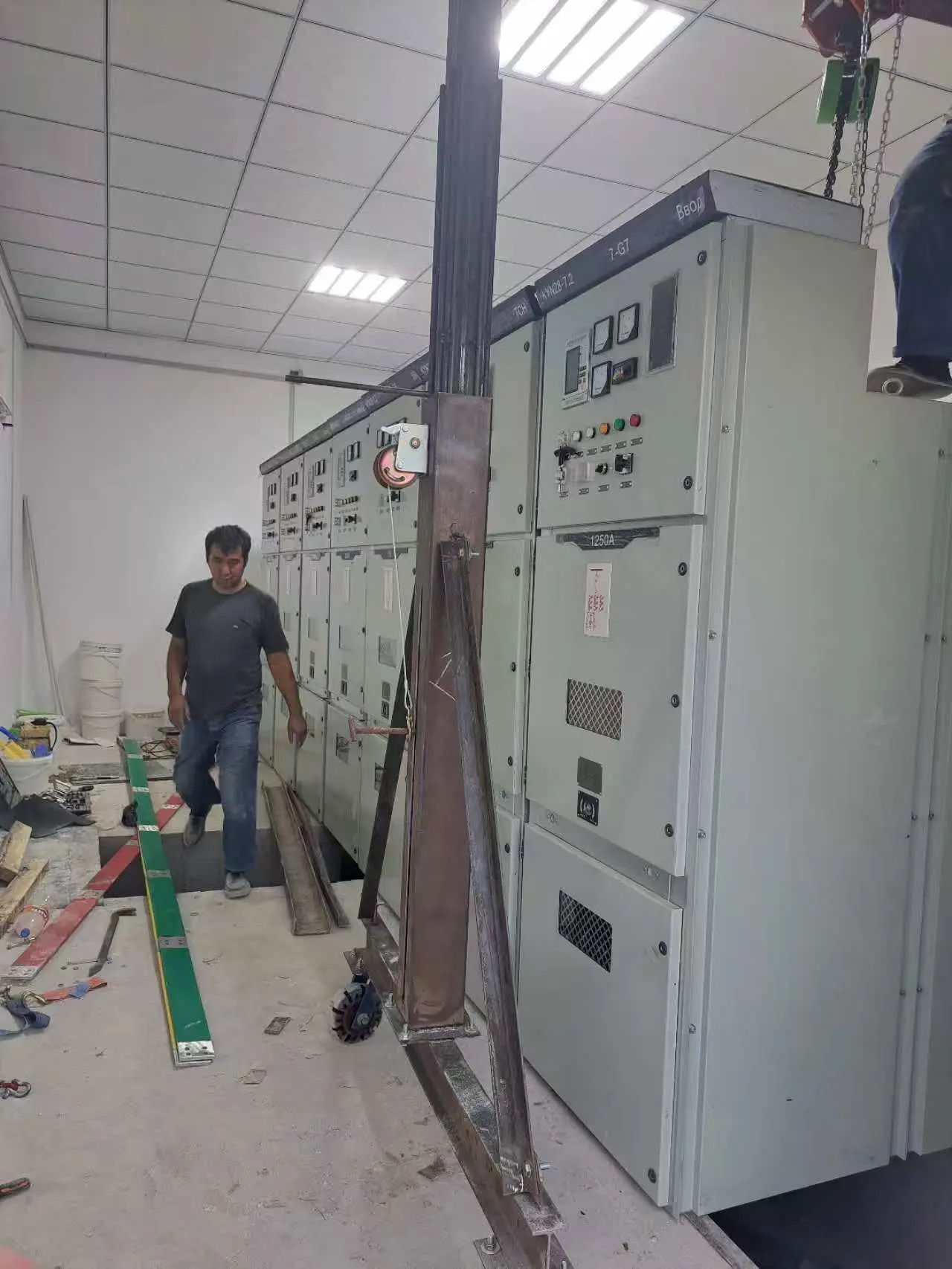

図 1 – 屋内開閉装置キャビネットの設置段階

画像はプロジェクトのメインコントロールルームを示しています。高圧開閉装置当社から支給されたものを所定の位置に設置しております。この機器は、標準化されたキャビネット設計を特徴としており、回路ブレーカー、保護および測定デバイス、操作回路を内蔵しており、変電所に信頼性の高い配電保護および制御機能を提供して、電力システムの安全で安定した動作を保証します。

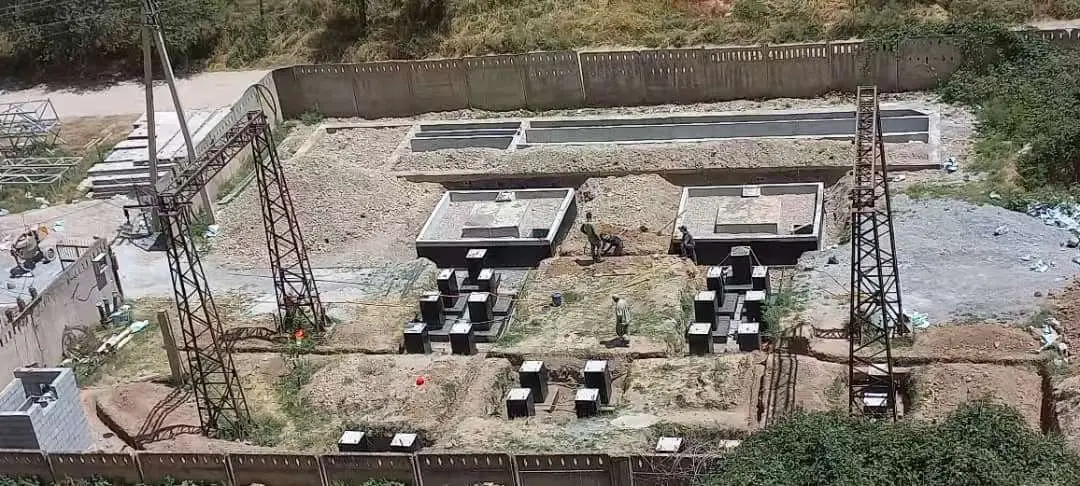

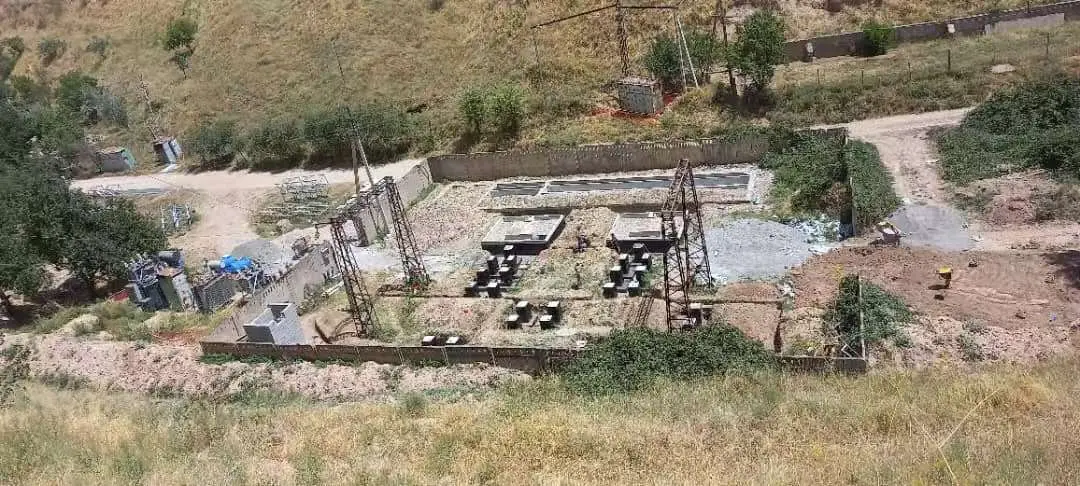

図 2 ～ 4:このプロジェクトは山間部に位置しており、土木の基礎と屋外の構造躯体の建設が並行して行われています。機器の基礎の注入やフレームの設置などの主要な作業は現場で完了し、その後の主要機器の設置のための基礎が整いました。当社は建設プロセス全体を通じて全面的なサポートを提供し、プロジェクトがタイムリーに進行するよう技術支援と機器配送サービスを提供してきました。

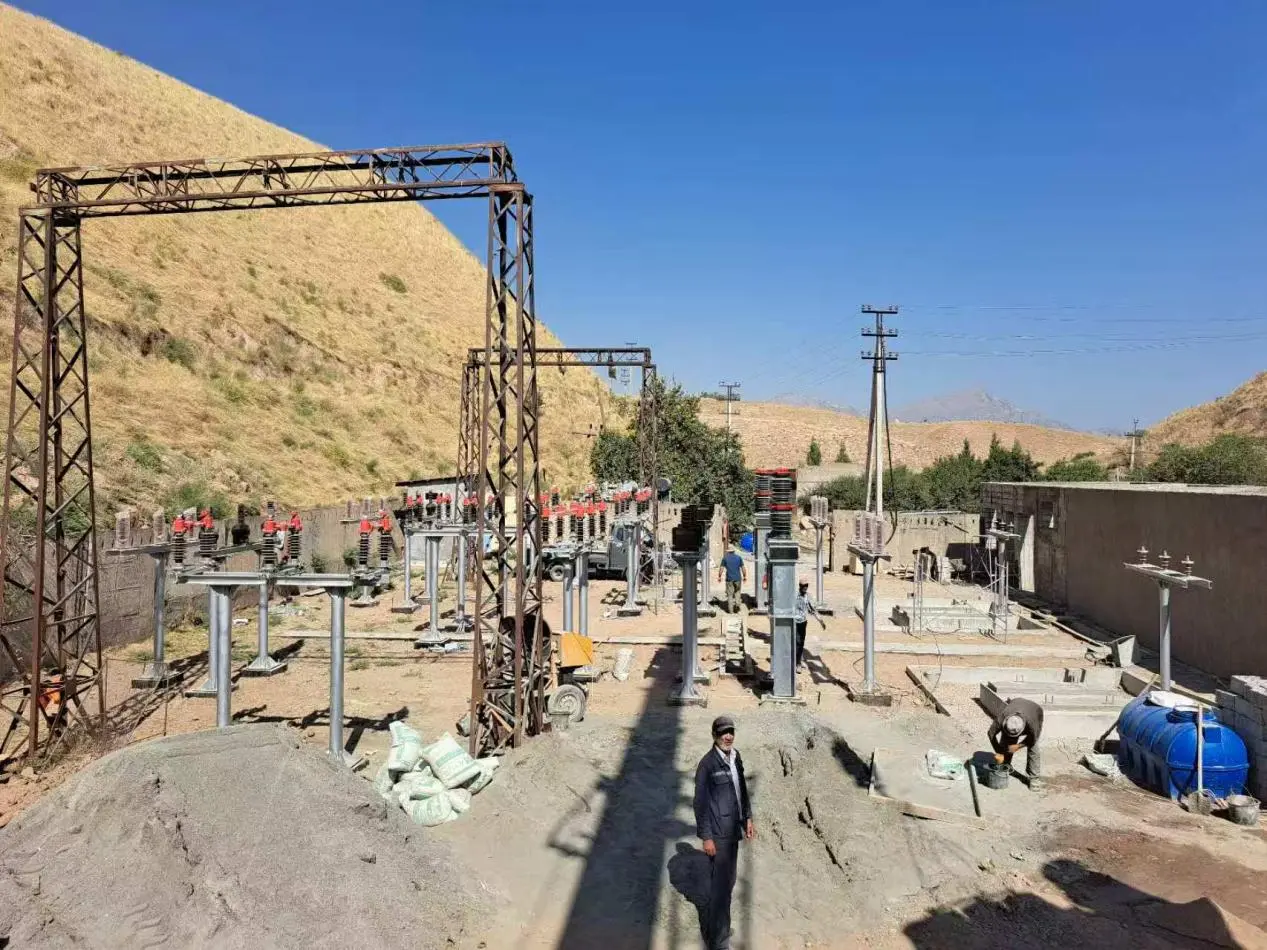

図5 – 主な屋外機器の設置場所

主変圧器、高圧断路器、母線構造が順次設置されています。当社が供給するすべての屋外高電圧機器は、局地的な極端な温度変化や砂地気象条件に耐えられるよう、厳格な環境適応設計が施されており、絶縁体や構造物などの部品は優れた耐食性と絶縁性能を発揮します。

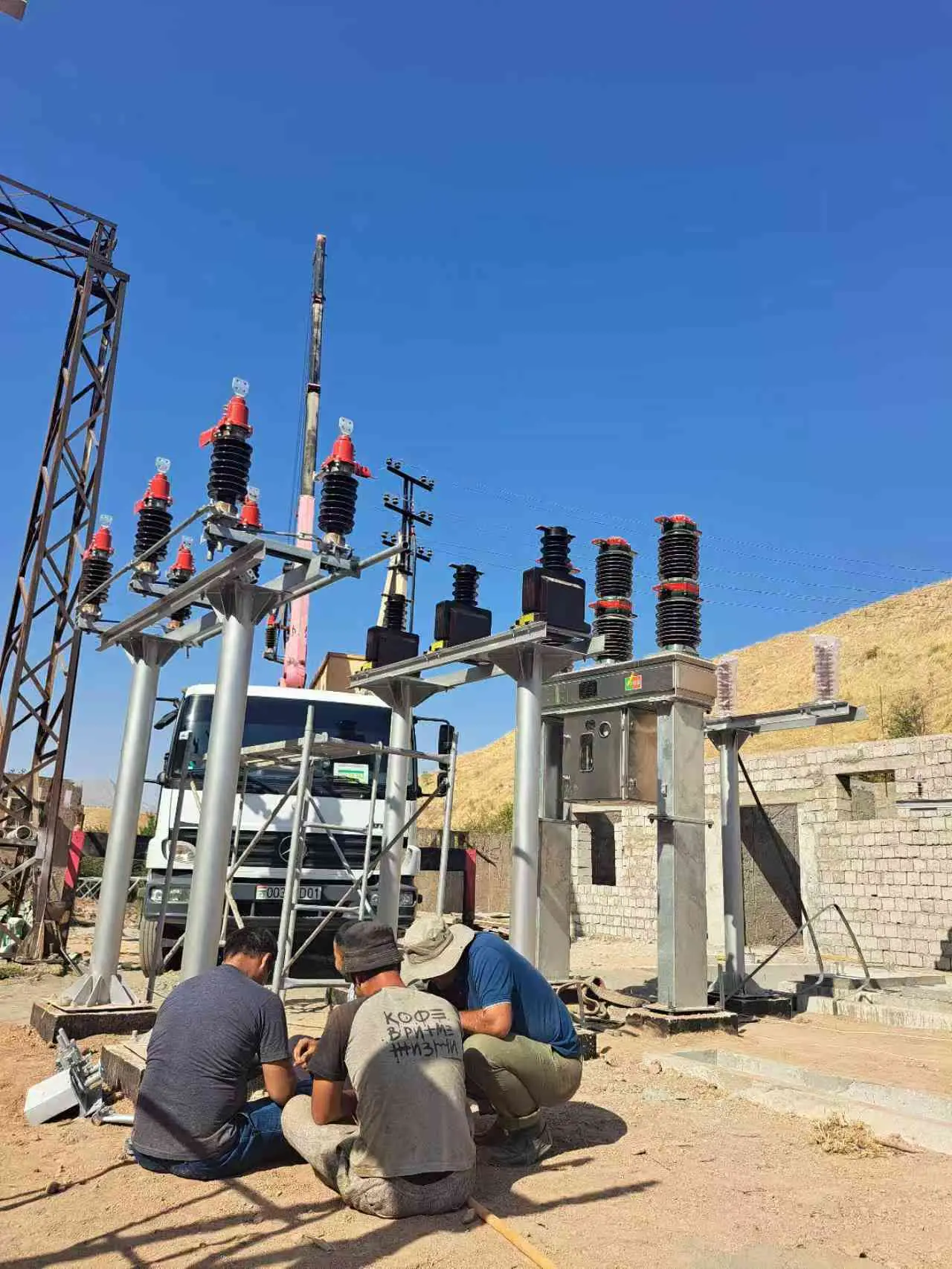

図 6 – 高電圧機器の設置と試運転

高電圧絶縁スイッチ装置の設置と試運転が行われています。当社の技術担当者は建設チームと協力して機器の位置決め、配線、デバッグを完了し、複雑な動作条件下でも信頼性の高い動作と絶縁性能規格への準拠を保証します。

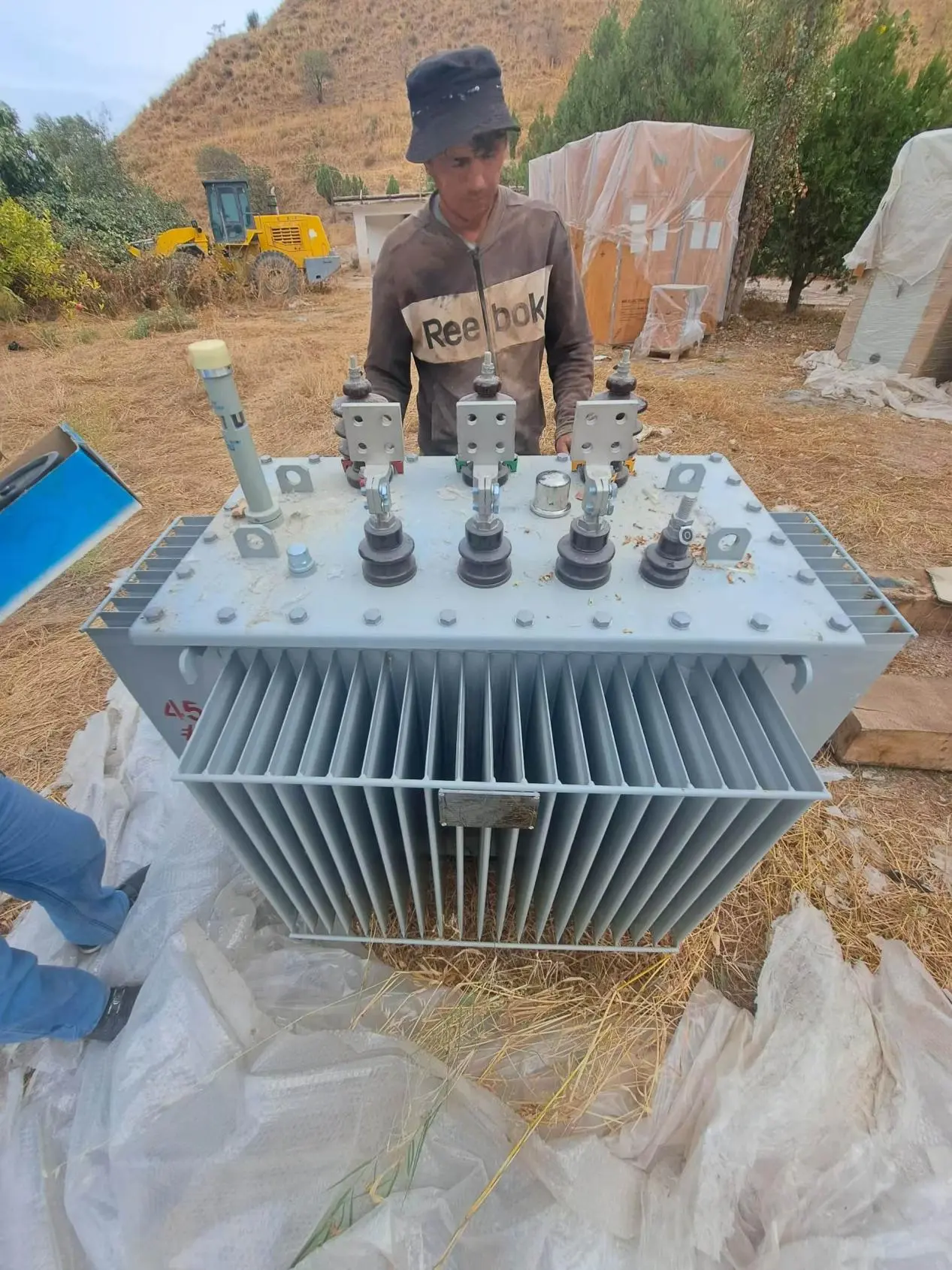

図 7 – 変圧器の開梱と受入検査

現在、現場にて主変圧器の開梱・受入検査を行っております。すべての機器は出荷前に工場で厳格なテストを受け、到着時に外観、付属品、技術文書に関して建設チームと共同で検証され、良好な状態にあり、すべての現場設置要件を満たしていることが確認されています。

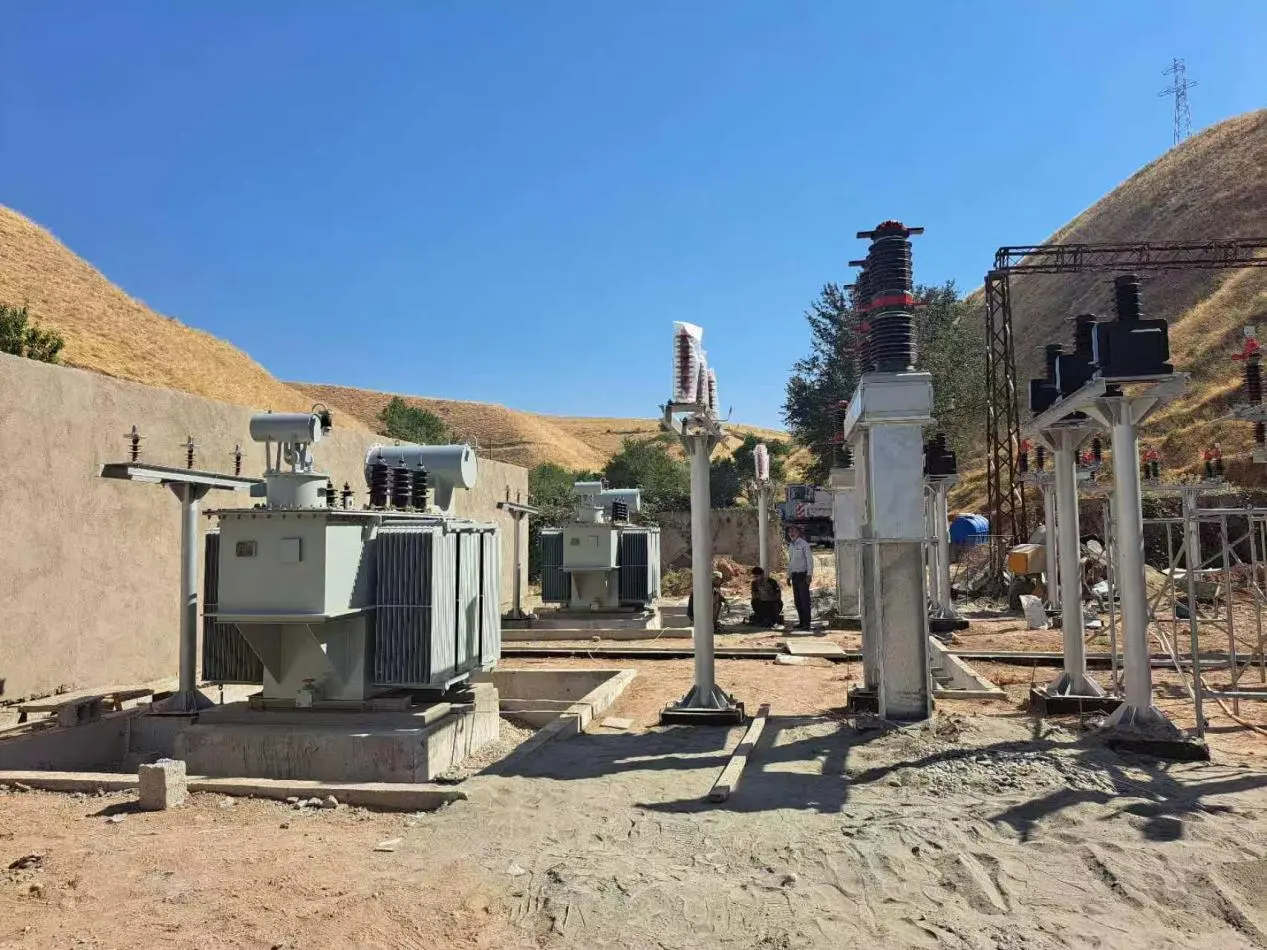

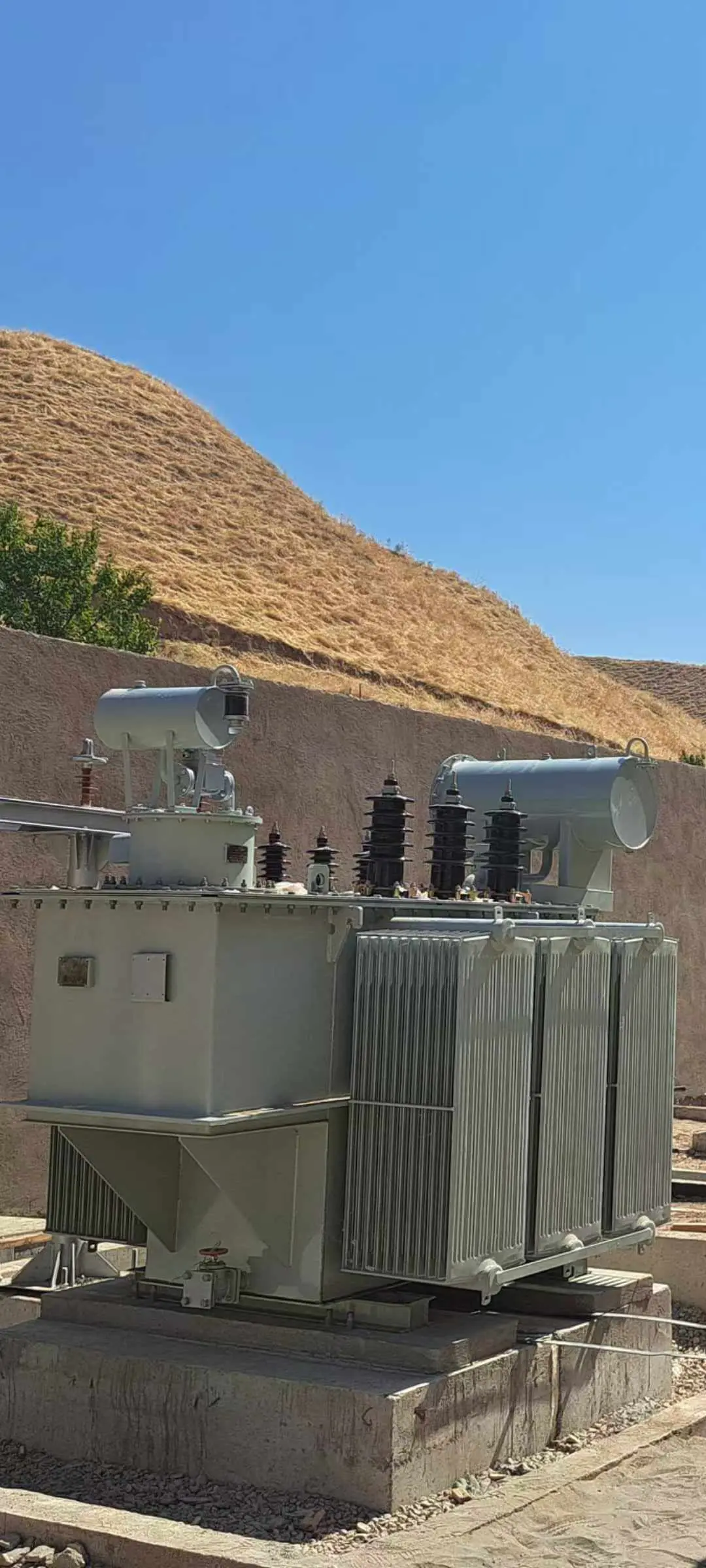

図 8 – 所定の位置に設置された主変圧器

主変圧器は、しっかりした基礎とすべての付属品が適切に取り付けられ、所定の位置に正常に設置されました。完全密閉構造設計を特徴とするこの装置は、優れた放熱性と絶縁性能を備え、変電所内の電圧変換と電力伝送に不可欠なサポートを提供します。

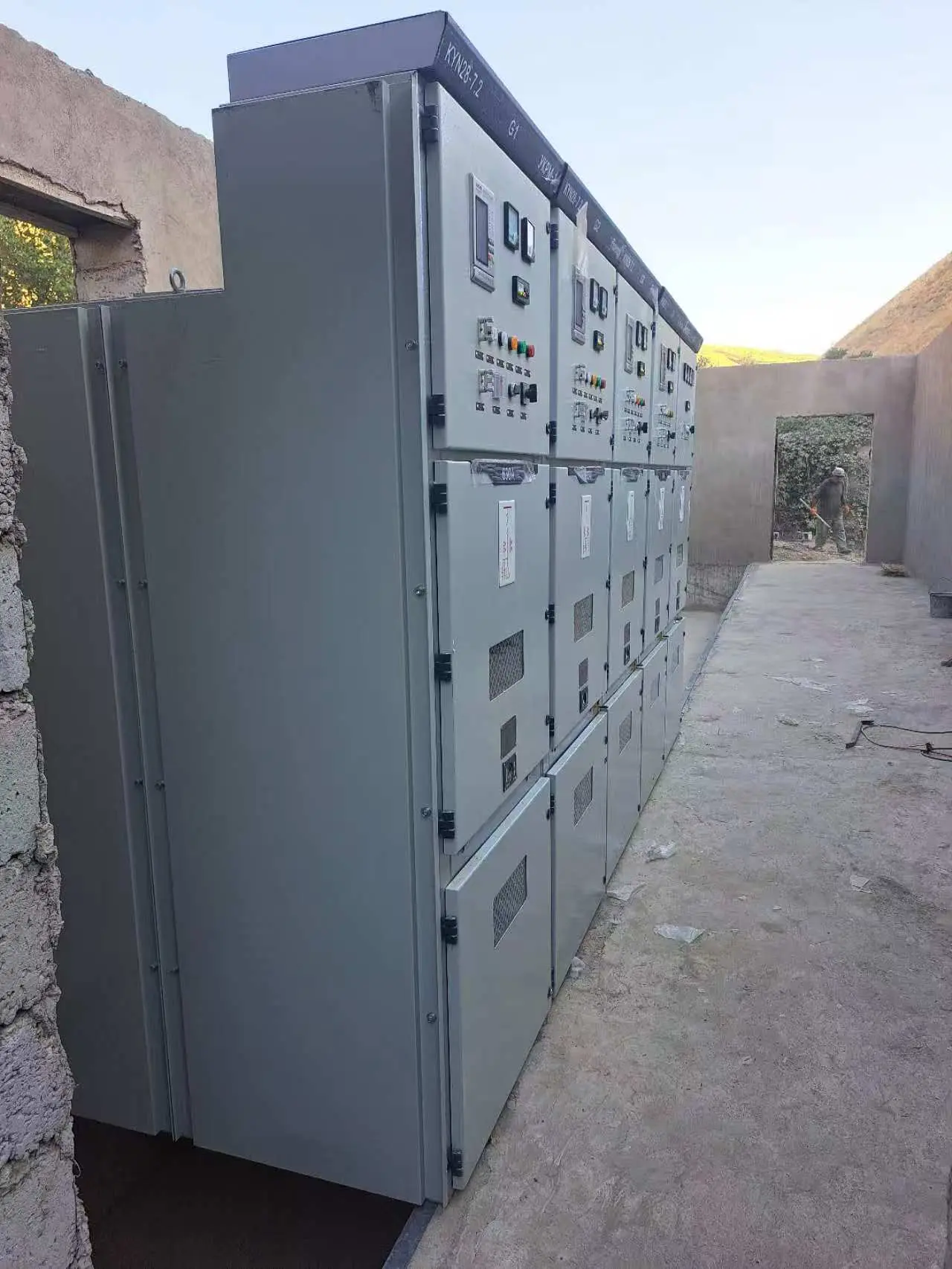

図 9 – 屋内開閉装置の設置完了

全て高圧開閉装置制御室のユニットは完全に設置され、整然と配置されています。コンパクトな構造とすっきりとしたレイアウトにより、その後の運転、保守、点検が容易になり、変電所の配電システムの中核として機能します。

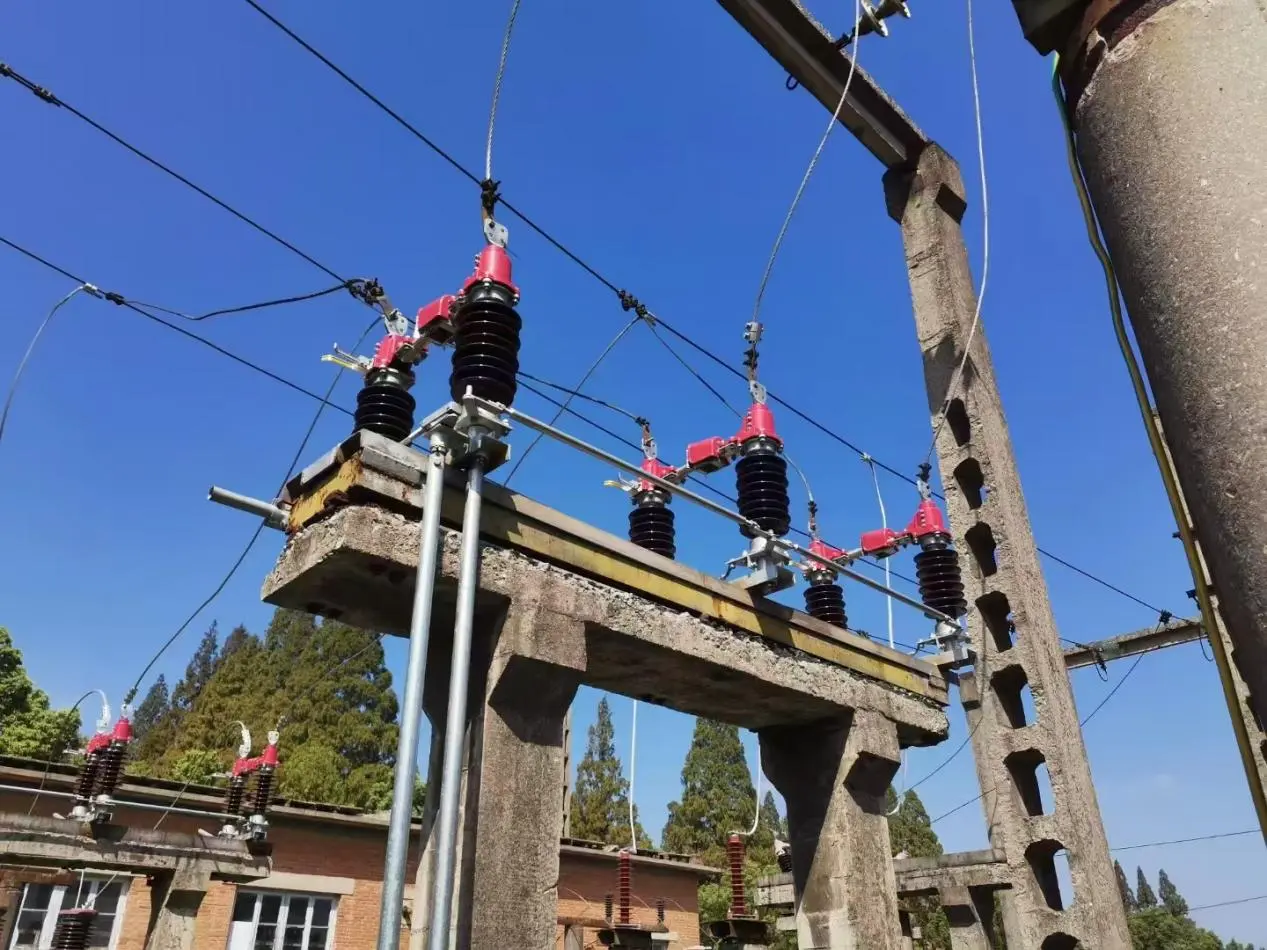

図 10: 屋外高電圧絶縁スイッチ改修/アップグレード プロジェクト

このプロジェクトには、老朽化し​​た変電所の屋外高圧断路器の更新と改修が含まれます。この図は、当社が提供した新世代の断路器装置を示しており、現場での設置と試運転に成功しています。信頼性の高い構造設計を特徴とするこの装置は、既存の変電所インフラおよび配線構成とシームレスに統合され、変電所運用の信頼できる安全性を確保しながら、運用の安定性とメンテナンスの利便性を大幅に向上させます。

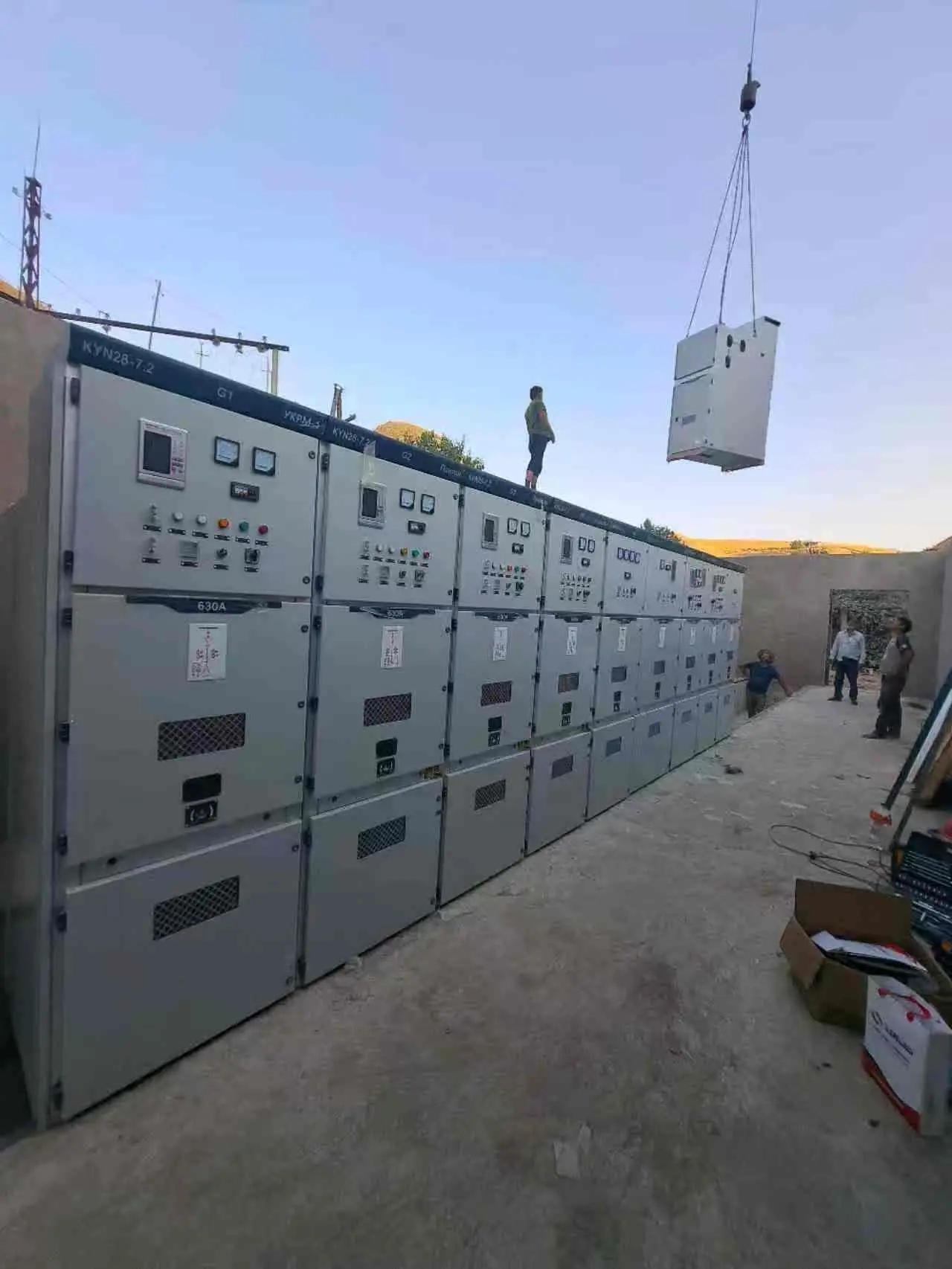

図 11: 高圧開閉装置の屋内設置プロジェクト

画像は設置場所の様子です高圧開閉装置海外プロジェクトのメインコントロールルームにて。当社が供給するKYN28シリーズ高圧開閉装置一式は吊り上げ作業により設置されています。コンパクトな構造と明確なレイアウトを特徴とするこれらのキャビネットには、保護および測定制御デバイスが組み込まれており、変電所の配電システムに信頼性の高いスイッチング、保護、および制御機能を提供します。すべての機器は出荷前に厳格な包括的テストを受け、現場での動作中に安定した信頼性の高いパフォーマンスを保証します。

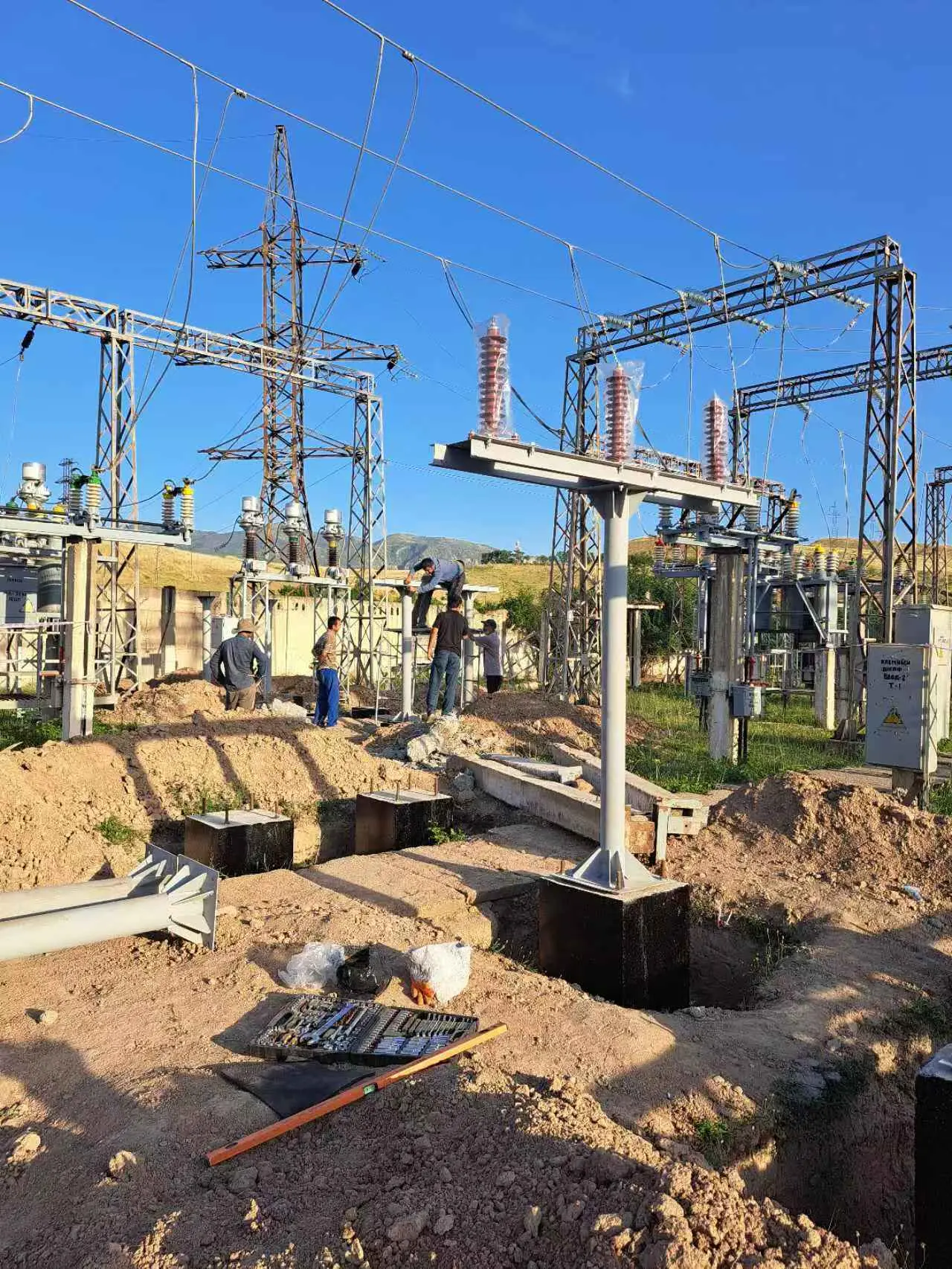

図 12: 屋外高電圧機器の設置および試運転現場

この画像は、中央アジアの屋外変電所における高電圧機器の設置および試運転現場を示しています。当社の技術担当者は建設チームと協力して、高電圧断路器、変流器、その他のコンポーネントの設置と校正を行いました。これらのデバイスは、この地域の風や砂の多い条件、および著しい温度変動に合わせて最適化されており、優れた耐候性と断熱性能を備えており、厳しい動作環境下でも長期にわたる安定した動作を保証します。
