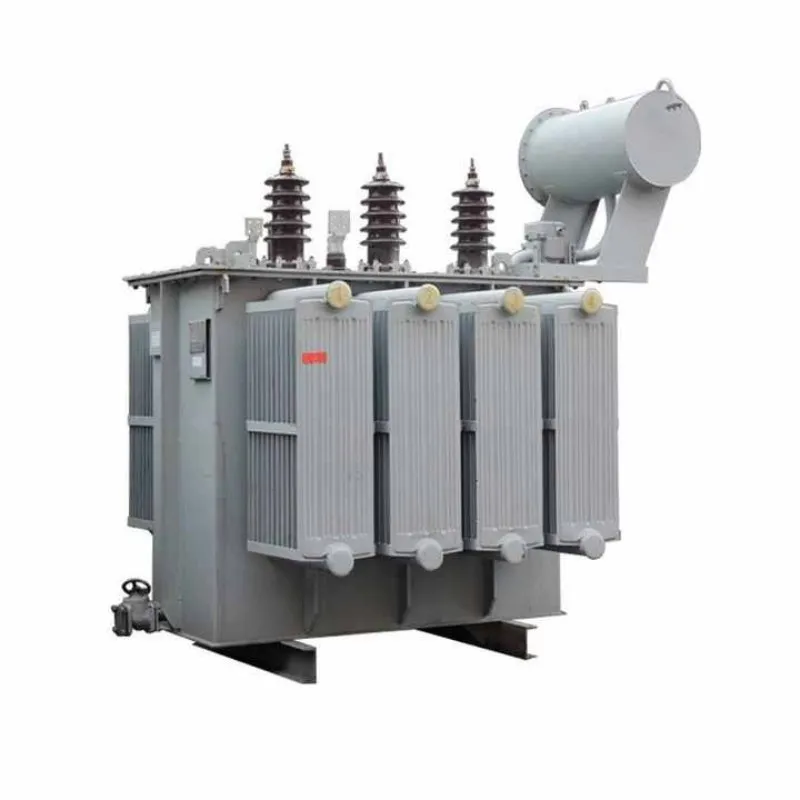

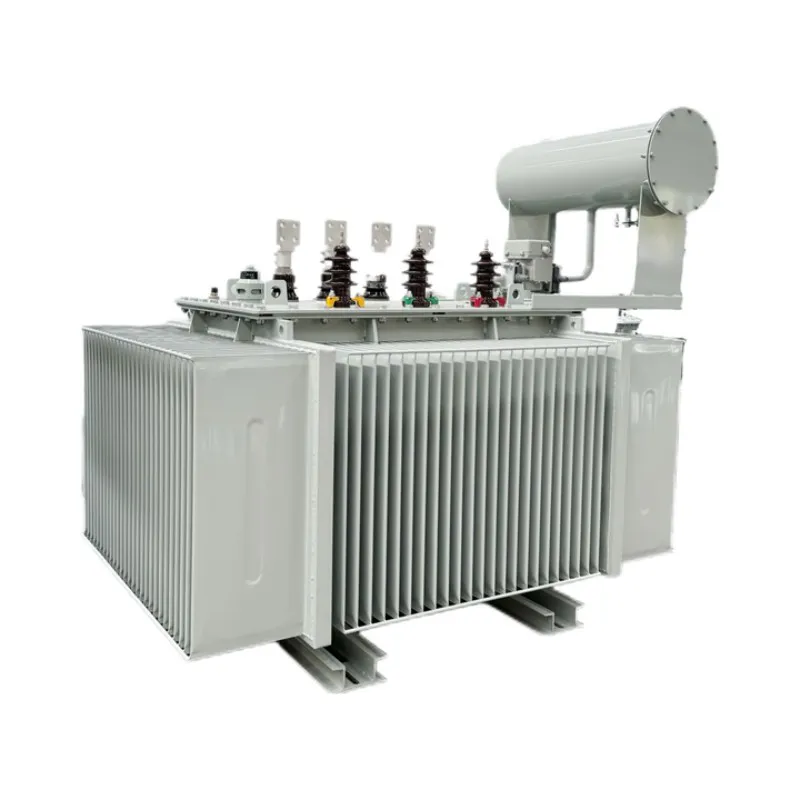

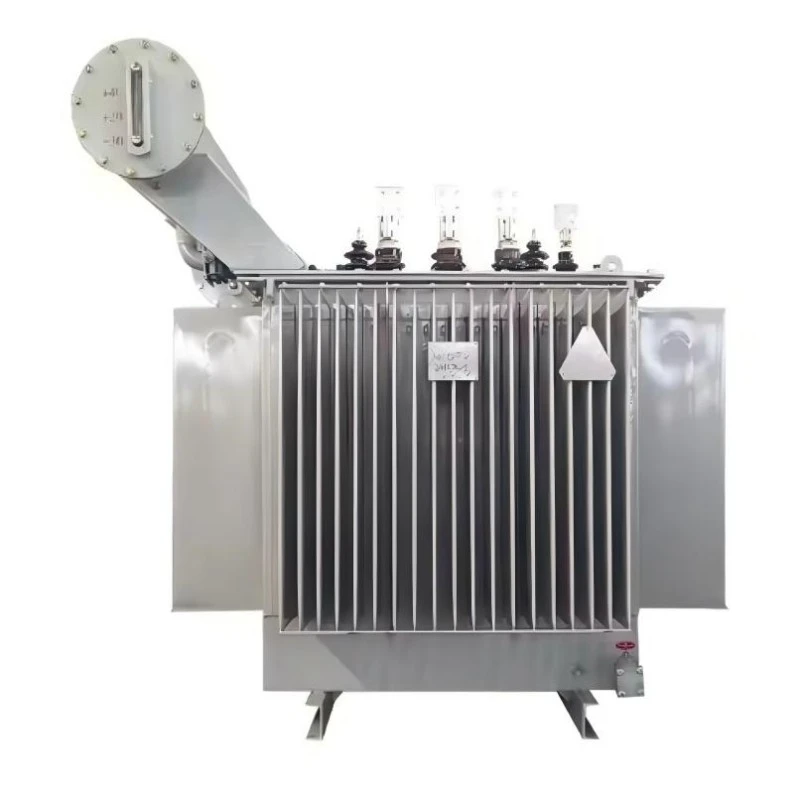

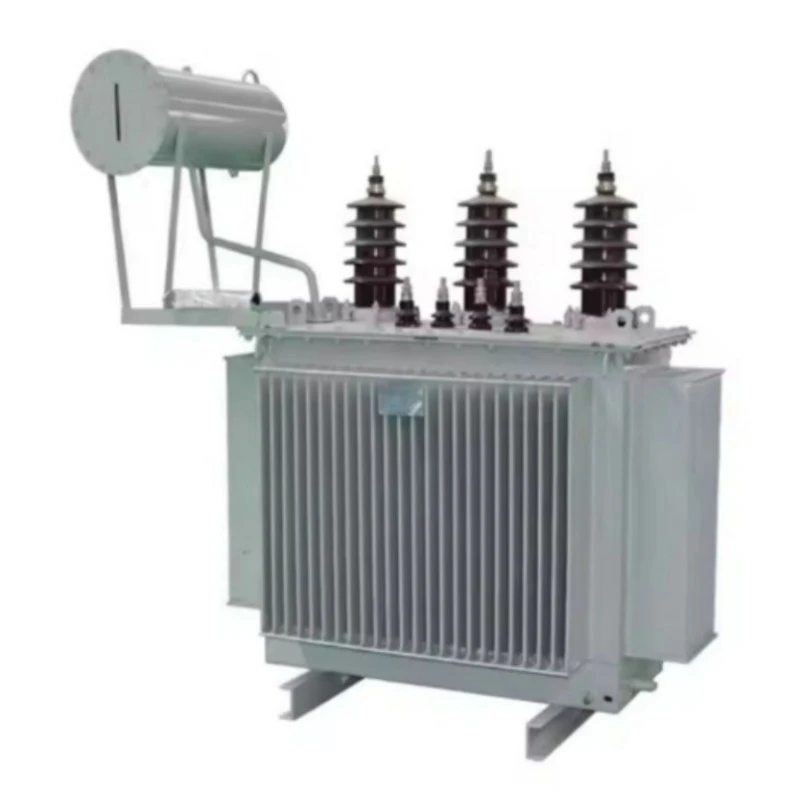

全密閉型三相屋外用省エネ変圧器

完全密閉型三相屋外省エネ変圧器は、産業、商業、住宅用途向けに中電圧電力 (10kV や 35kV など) を安全な低電圧電力 (400V/230V) に変換するように細心の注意を払って設計された次世代配電デバイスです。定期的な油のサンプリングとメンテナンスが必要な従来の変圧器とは異なり、このユニットは絶縁油を大気から完全に隔離する堅牢な密閉タンクを備えています。この設計により、絶縁劣化や故障の主な原因となる油の酸化や湿気の侵入を防ぎます。

この変圧器の中核には、高度な階段状重ね接合設計を備えた高透磁率冷間圧延方向性ケイ素鋼が使用されています。この技術は磁気ヒステリシスと渦電流損失を最小限に抑え、国のエネルギー効率基準を大幅に超える無負荷損失値を達成します。このユニットは屋外設置用に最適化されており、極端な温度、ほこり、湿気に対する優れた耐性を備えており、メンテナンスの手間がかからない最新の配電ネットワークの基礎となります。

製品の特徴と用途

主な特長

メンテナンスフリーの操作: 完全に密閉された波形タンクにより、コンサベータやブリーザーが不要になり、オイルの劣化を防ぎ、メンテナンスコストを削減します。

卓越したエネルギー効率: 最適化されたコアと高導電率の銅巻線により、標準の S11 シリーズ変圧器と比較して無負荷損失を最大 20% 削減します。

優れた過負荷容量:油浸冷却システム(ONAN) は、持続的な高負荷やピーク需要のサージ下でも安定した動作を保証します。

堅牢な屋外耐久性: 耐候性コーティングと IP54 保護で構築されており、極端な温度 (-25 °C ～ +40 °C)、湿度、紫外線暴露に耐えます。

高い短絡耐性: 堅牢なクランプ システムを備えた機械的に強化された巻線により、系統故障時の安全性と信頼性が確保されます。

主なアプリケーションシナリオ

都市および地方の電力網: 信頼性が高く、メンテナンスの手間がかからない機器が不可欠な住宅地域、商業センター、地方の電化プロジェクトのコンパクトな変電所に最適です。完全密閉型三相屋外省エネ変圧器は、このような環境で優れた性能を発揮します。

工業団地および工場: 重機、加工ライン、製造プラントに安定した電力を供給し、変動する負荷を簡単に処理します。

再生可能エネルギーの統合: 送電網接続の電圧を上げるために屋外耐久性と高効率が重要な太陽光発電所や風力発電所に最適です。

インフラストラクチャ プロジェクト: 電源の信頼性が交渉の余地のない空港、地下鉄システム、データ センター、病院に導入されています。

臨時および非常用電源: コンパクトな設置面積と堅牢な構造により、仮設変電所や緊急修理現場に最適です。

製品パラメータ（仕様）

制作内容

芯材と製造工程

この変圧器のコアは、高透磁率の冷間圧延方向性ケイ素鋼を使用して製造されています。積層体は精密にせん断され、45°の段階的な重ね接合プロセスを使用して積み重ねられ、磁気回路が緊密に統合されます。この技術は渦電流損失を最小限に抑え、励磁電流を削減し、省エネ機能の基礎を形成します。コアをセミドライガラステープで固定することで振動を抑え、静かな動作を実現します。

巻線構造

高電圧巻線と低電圧巻線はどちらも、高い導電性と低い抵抗損失を考慮して選ばれた無酸素銅導体で構成されています。低圧巻線は、縦方向のオイルダクトを備えた箔巻き構成を採用しており、放熱性を高めるだけでなく、短絡力に耐える優れた機械的強度も備えています。

タンクとシール技術

この変圧器の最大の特徴は、完全密閉型の波形タンクです。従来の設計とは異なり、波形パネルは温度変化によるオイル量の変化に対応するために伸縮するため、従来のコンサベータが不要になります。完全密閉系となり、絶縁油が外気に触れることがなくなり、酸化、吸湿、スラッジの発生がなくなりました。圧力リリーフバルブと高精度オイルレベルゲージを標準装備した安全装備です。

断熱システム

完全密閉型三相屋外省エネ変圧器は、厳格な真空乾燥とオイル充填プロセスを経た高品質の鉱物絶縁油を使用しています。これにより、タンク内に空気や水分が残留せず、高い部分放電開始電圧が得られ、長期にわたる絶縁信頼性が保証されます。

品質保証と認証

認証: ISO 9001:2008、CE、および国家変圧器試験センターからの包括的な型式試験レポート。

日常テスト: 各ユニットは、無負荷損失、負荷損失、短絡インピーダンス、誘導過電圧耐性、および部分放電テストを含む、工場での 100% テストを受けます。

品質管理: 当社の製造プロセスでは、コアの組み立て、巻線、最終組み立てをリアルタイムで監視し、すべての変圧器が当社の厳しい品質ベンチマークを満たしていることを確認します。

ルガオパワーを選ぶ理由?

Lugao Power を選択するということは、長寿命を目指して設計された製品に投資することを意味します。完全密閉型三相屋外省エネ変圧器の製造に関する当社の専門知識により、電力需要を満たすだけでなく、二酸化炭素排出量の削減と運用予算の削減にも貢献するユニットをお届けします。

アフターサービス

5 年間保証: 漏れや塗装の剥がれがない動作を保証します。通常の使用において製造上の欠陥があった場合は、無料で修理または交換の対象となります。

ライフタイムサービスサポート: 変圧器の寿命全体にわたり、スペアパーツと技術サポートをご利用いただけます。

30 年の耐用年数: 高級素材を使用して設計されており、30 年間の信頼できるパフォーマンスを保証します。

迅速な対応: 機器に障害が発生した場合、当社のチームは通知から 1 時間以内に対応し、国内では 24 時間以内に技術担当者を現場に派遣します。

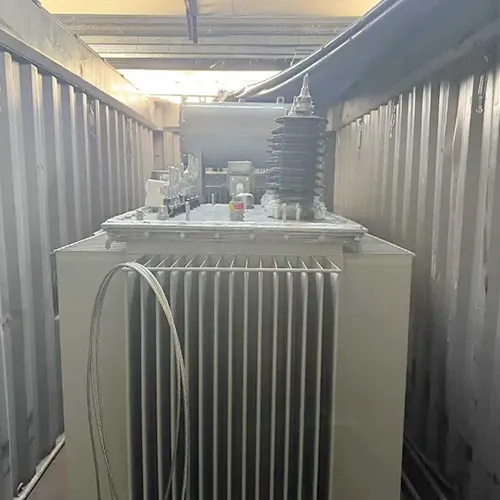

梱包と配送

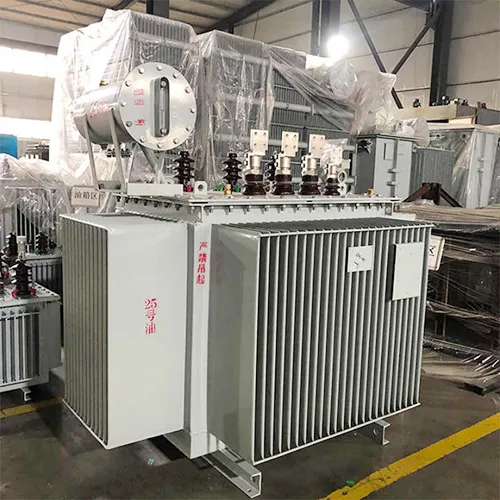

梱包: 完全密閉型三相屋外省エネ変圧器は、耐候性の木箱にしっかりと梱包されるか、輸送中に最適に保護されるように包装されています。

出荷状態: タンクが完全に密閉された状態でオイルが充填され、工場テストレポート、設置マニュアル、および詳細な寸法図が付属して納品されます。

標準付属品: 各ユニットには、オイル レベル ゲージ、圧力リリーフ バルブ、ダイヤル温度計、高電圧および低電圧ブッシング、接地ボルト、および取り付け用の完全なハードウェア セットが含まれています。

Q&A: よくある質問

Q1: 完全密閉型三相屋外省エネ変圧器とは何ですか?

A1: 密閉タンクを備えた屋外用配電変圧器です。従来のオイルコンサベータを備えたユニットとは異なり、この設計により絶縁油が空気と接触することがなくなり、酸化や吸湿のリスクがなくなり、メンテナンスが大幅に軽減され、寿命が延びます。

Q2: この変圧器は旧モデルと比べてどのように省エネになっていますか?

A2: 高透磁率方向性珪素鋼の採用とコア接合構造の最適化により省エネを実現します。これにより、従来の S9 または S11 シリーズ変圧器と比較して無負荷 (ヒステリシスと渦電流) 損失が 15 ～ 20% 以上削減され、ユニットの寿命全体にわたる電気代の大幅な削減につながります。

Q3: この変圧器は本当にメンテナンスフリーですか?

A3: はい、通常の動作条件下では可能です。完全密閉型三相屋外省エネ変圧器はブリーザーのない波形タンクを使用しているため、オイルが空気や湿気にさらされても劣化することはありません。これにより、従来の変圧器で必要であった定期的なオイル検査、フィルタリング、交換が不要になります。

Q4: この変圧器は短絡状態に安全に対処できますか?

A4: もちろんです。フォイル巻きの低電圧コイルと堅牢なクランプ システムを使用して機械的に強化された巻線で設計されています。すべてのユニットは型式試験段階で厳格な短絡衝撃試験を受け、損傷することなく系統故障に耐えられることを確認します。
