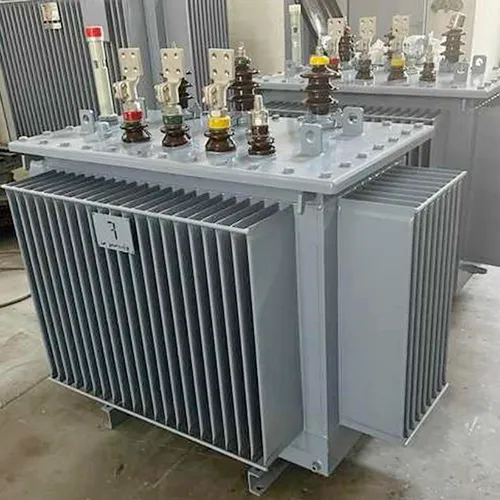

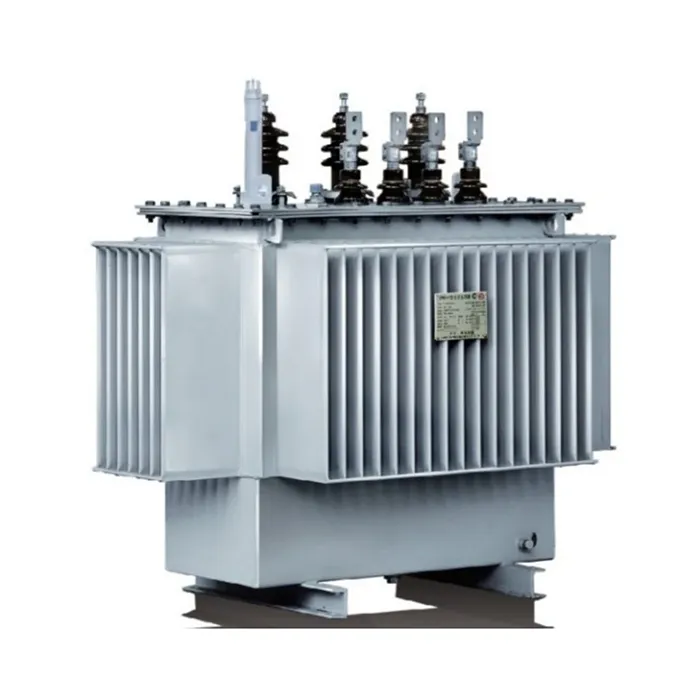

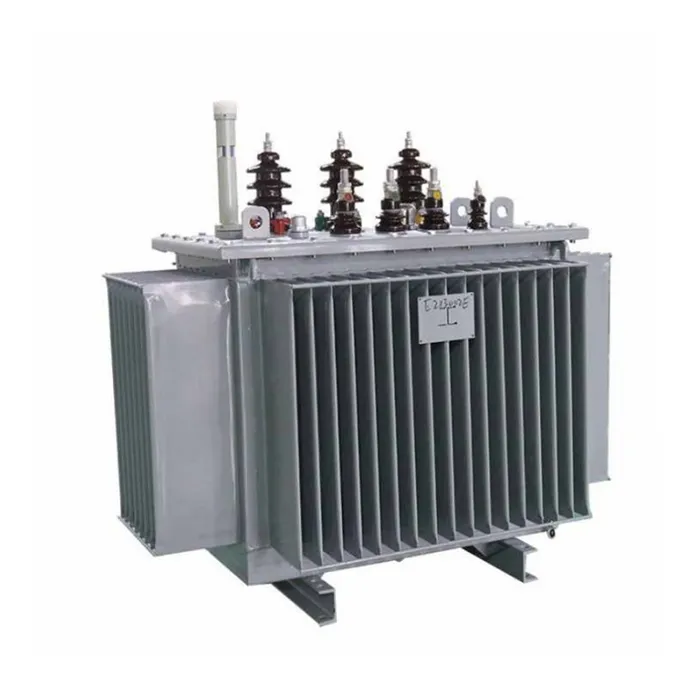

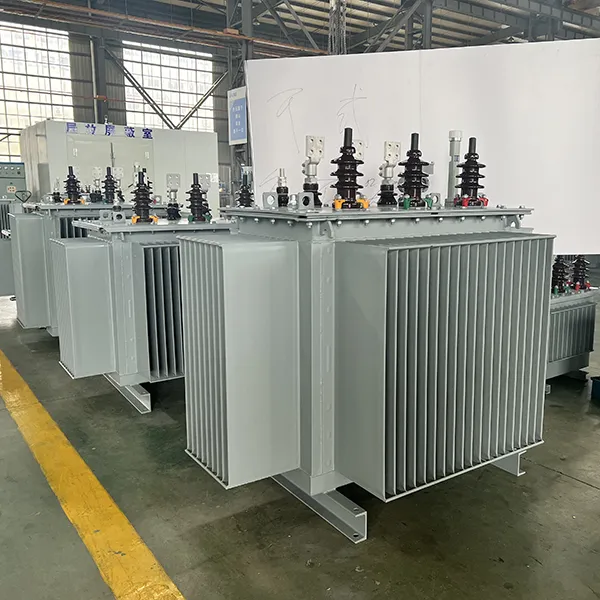

二巻線三相高圧変圧器

当社は二巻線三相高圧変圧器の専門メーカーであり、高電圧グリッドおよび大規模発電用途に信頼性が高く効率的な電力伝送を提供するように設計されています。当社の主な利点は、オフサーキットタップチェンジャーや負荷時タップチェンジャーなどの複数の電圧調整方法を含む柔軟性のないアプリケーションソリューションにあり、変動するグリッド条件下でも電力を中断することなく電圧調整を可能にします。当社の変圧器は、油浸自己冷却、強制空冷、強制油循環などの多彩な冷却オプションを備え、さまざまな設置環境にシームレスに適応します。これらの製品は、簡素化された構造、安定した動作、強力な耐衝撃性と過負荷性、および高い費用対効果を兼ね備えており、変電所、発電所、産業用電力システムに最適な選択肢となっています。

ブランド : Lugao Power Co., Ltd.
認証:ISO/CE/型式試験報告書

お問い合わせを送信

製品説明

によって製造された 2 巻線三相高電圧変圧器鹿高電力株式会社は、高電圧の送電および配電ネットワーク用に特別に設計された高性能電源変圧器です。 3 巻線設計とは異なり、この変圧器は高電圧巻線と低電圧巻線のみを備えているため、構造が大幅に簡素化され、動作の信頼性が向上します。この設計は故障点を減らし、耐障害性を向上させるため、発電機の昇圧アプリケーションや系統相互接続に特に適しています。

この変圧器は、低損失の方向性シリコン鋼コアと高導電率の無酸素銅巻線で構築されており、非常に低い無負荷損失と負荷損失を実現します。堅牢な油入冷却システム効率的な放熱を実現し、完全密閉タンク構造によりオイルの酸化や水分の浸入を防ぎます。複数の調整および冷却構成が利用可能なこの製品は、厳しい動作条件下でも長期にわたって安定したパフォーマンスを提供します。

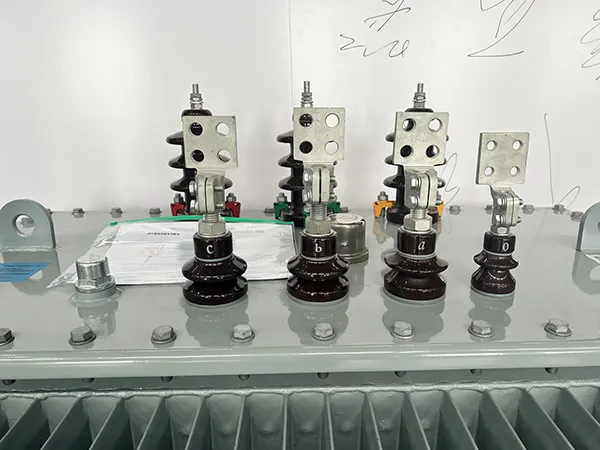

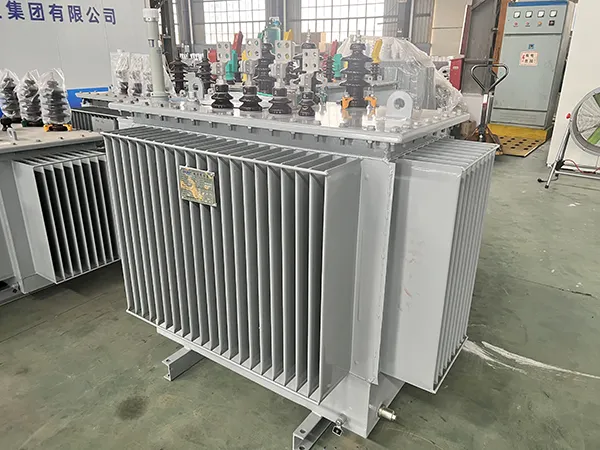

Two Winding Three Phase High Voltage Transformer

製品の特徴と用途

特徴

IEC、ANSI、GB、およびその他の国際規格に適合またはそれを超えています

2巻線設計によるシンプルな構造と信頼性の向上

オフサーキットまたはオンロードタップチェンジャーによる柔軟な電圧調整

多彩な冷却方式：油浸自己冷却、強制空冷、強制油循環

高い過負荷容量と優れた短絡耐性

完全密閉の波形タンク設計により、オイルの酸化や湿気の侵入を防ぎます。

低騒音動作と高いエネルギー効率

過酷な屋外環境に適した堅牢な構造

設置とメンテナンスが容易な標準化された寸法

Q&A: 2 巻線三相高電圧変圧器に関する重要な洞察

質問:二巻三相高圧変圧器とは何ですか?

答え:2 巻線の三相高電圧変圧器は、共通の磁気コアの周りに巻かれた 2 つの別個の巻線 (高電圧一次巻線と低電圧二次巻線) で構成されています。これは、三相電力システムの電圧を昇圧または降圧するために使用され、三巻線または単巻変圧器の設計に代わる、よりシンプルで信頼性の高い代替手段を提供します。この構造は、2 つの電圧レベルのみが必要な発電所、変電所、産業用途で広く採用されています。

質問:この変圧器の用途が柔軟になるのはなぜですか?

答え:柔軟性は 2 つの重要な側面によって実現されます。まず、電圧レギュレーションオプションにより、ユーザーは安定した電圧要件が必要なアプリケーション向けにオフサーキットタップチェンジャを選択するか、電圧変動が大きいグリッド向けにオンロードタップチェンジャを選択できるため、電源を中断することなくレギュレーションが可能になります。第二に、冷却方式の柔軟性には、標準用途向けの油浸自己冷却、能力向上のための強制空冷、高負荷または高温環境向けの強制油循環が含まれており、さまざまな設置条件への適応性を確保します。

質問:2 巻線設計により信頼性はどのように向上しますか?

答え:2 巻線構造は、3 巻線トランスと比較して巻線が少なく、内部接続がシンプルであるため、潜在的な故障点が減り、製造とメンテナンスが簡素化されます。これにより、動作の信頼性が向上し、内部障害のリスクが低下し、トラブルシューティングが容易になり、発電機の昇圧や主送電網の変電所などの重要なアプリケーションに最適です。

質問:過負荷容量と短絡耐性が高いことの利点は何ですか?

答え:高い過負荷容量により、変圧器は過熱や性能低下を引き起こすことなく一時的な負荷サージに対処できます。これは、需要が変動する産業環境やグリッド環境では非常に重要です。最適化された巻線構造、堅牢なクランプシステム、および高強度の絶縁材料によって実現される優れた短絡耐力は、系統故障時の機械的ストレスや熱的ストレスから変圧器を保護し、耐用年数を大幅に延長します。

主なアプリケーションシナリオ

発電所:発電機を高電圧送電網に接続するための発電機昇圧変圧器として使用されます。

グリッド変電所:110kVから35kV、または220kVから110kVなど、2つのグリッドレベル間の電圧変換に最適です。

産業用電源システム:信頼性の高い電源を必要とする大規模産業施設に高電圧から低電圧への変換を提供します。

再生可能エネルギーの統合:厳しい環境条件下で系統接続のために電圧が昇圧される風力発電所や太陽光発電所に適しています。

インフラストラクチャプロジェクト:高い信頼性と柔軟な設置オプションを必要とする空港、鉄道、データセンター、病院に導入されています。

製品パラメータ（仕様）

定格(kVA)	高圧 (kV)	LV(kV)	ベクトルグループ	インピーダンス (%)	無負荷損失(kW)	負荷損失(kW)	無負荷電流 (%)	重量(kg)	寸法 (長さ×幅×高さ) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
注：タッピング範囲：±5％、±2×2.5％、周波数: 50Hz / 60Hz が利用可能;ご要望に応じてカスタム電圧比も利用可能です。

制作内容

芯材と製造工程

2 巻線の三相高電圧変圧器コアは、段付き重ね継手設計の高透磁率冷間圧延方向性ケイ素鋼を使用して製造されており、無負荷損失を最小限に抑え、励磁電流を低減します。コアの積層は精密にカットされ、自動的に積み重ねられるため、接合部がしっかりと固定され、磁路が均一になります。構造の完全性と低騒音動作を維持するために、コアは半乾燥ガラステープでしっかりと固定されています。

巻線構造

高電圧巻線と低電圧巻線はどちらも無酸素銅導体を使用して構築されており、高い導電率と低い抵抗損失を実現します。低圧巻線は、縦方向のオイルダクトを備えたフォイルまたはヘリカル構造を採用しており、機械的強度と短絡耐性が大幅に向上しています。高電圧巻線は、電圧分布とインパルス強度を最適化するために、インターリーブまたは連続ディスク構成で設計されています。

断熱および冷却システム

高品質の鉱物絶縁油または環境に優しい高発火点絶縁流体が使用されており、優れた絶縁耐力と化学的安定性を備えています。オイルペーパー絶縁システムは、真空乾燥とオイル充填プロセスを経て残留水分と空気を除去し、高い部分放電開始電圧と長期の動作信頼性を確保します。冷却オプションには、油浸自己冷却 (ONAN)、強制空冷 (ONAF)、および強制油循環 (OFAF) が含まれており、さまざまなアプリケーション要件に対応します。

タンクとシール構造

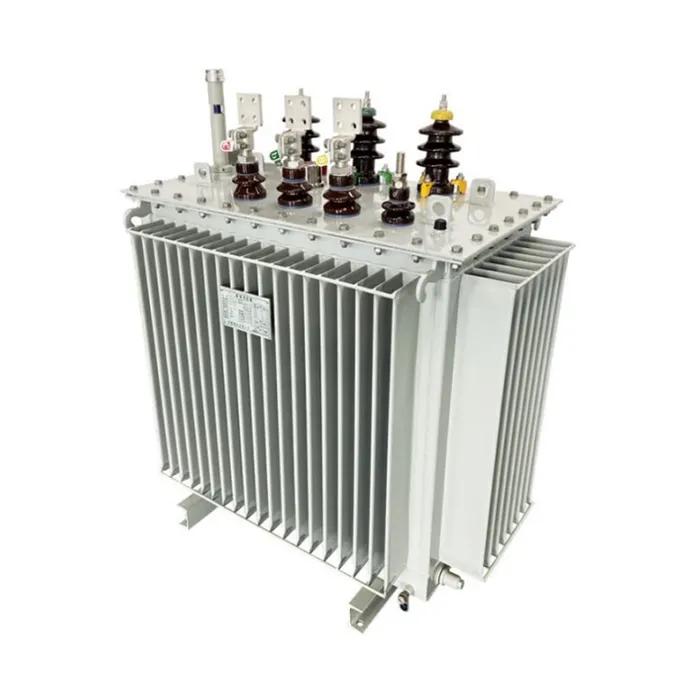

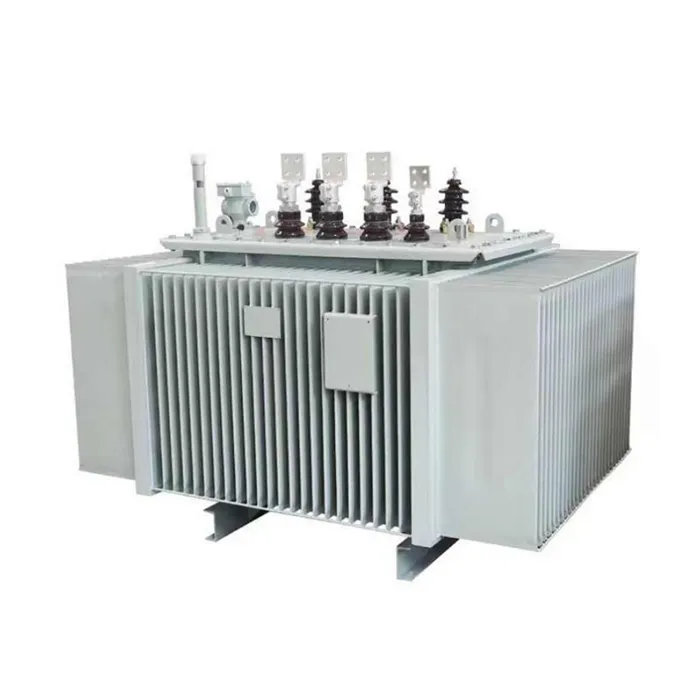

2巻線三相高圧変圧器はコルゲートタンク構造を採用しています。波形タンクの設計により、コンサベータを必要とせずに熱膨張を補償します。完全密閉構造によりオイルの酸化や水分の浸入を防ぎ、メンテナンス頻度の低減とオイルの寿命の延長を実現します。圧力リリーフバルブと低レベルアラーム付きオイルレベルゲージが標準装備されており、異常条件下でも安全な運転を保証します。

保護と制御の構成

警報接点付き油温計、巻線温度計、圧力リリーフバルブを標準装備。強化された監視が必要なアプリケーションの場合は、オプションのガスリレーと光ファイバー温度測定システムを使用して、動的負荷管理と早期障害検出を可能にします。

品質とテストの保証

二巻線三相高圧変圧器は、出荷前に無負荷損失および負荷損失試験、短絡インピーダンス試験、誘導過電圧耐性試験、部分放電試験、雷インパルス試験などの包括的な型式試験と日常試験を受ける必要があります。すべての重要な性能指標は国家規格と IEC 仕様の両方の要件を上回っており、複雑な現場条件下でも長期にわたる安定した動作を保証します。
