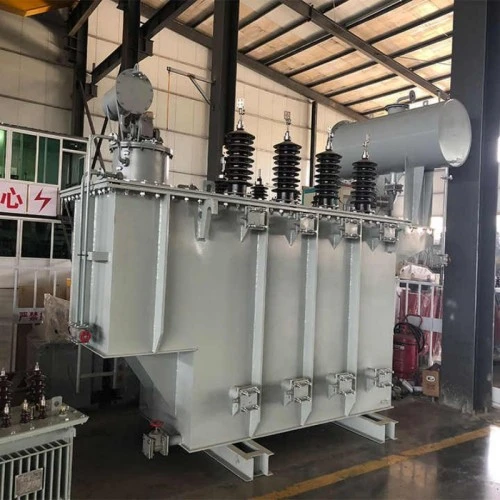

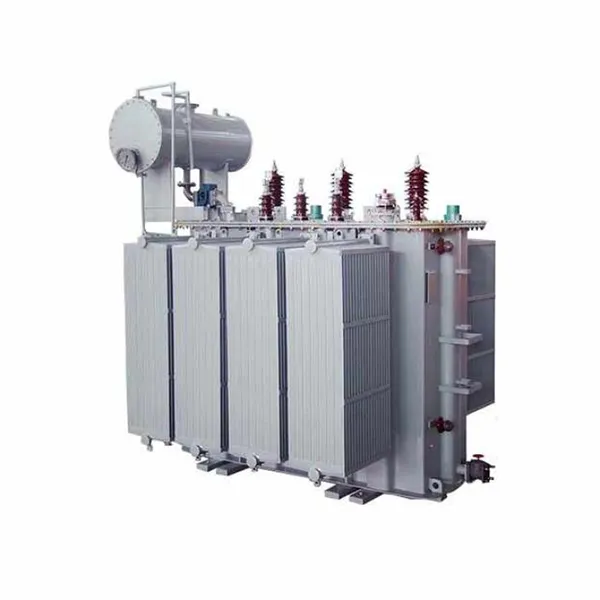

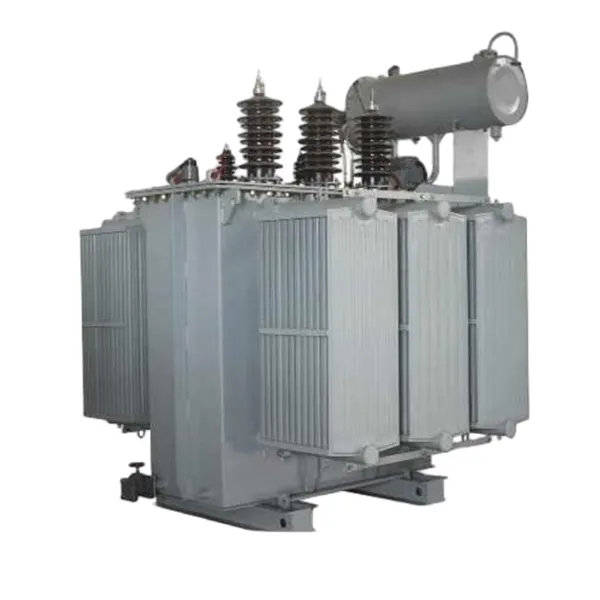

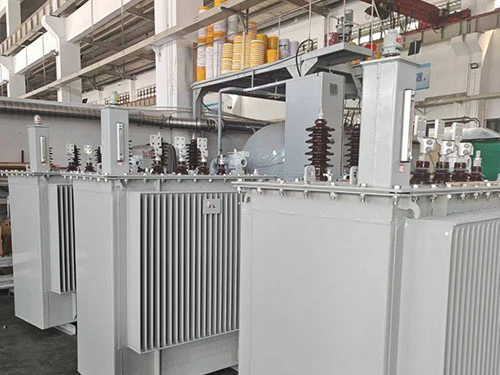

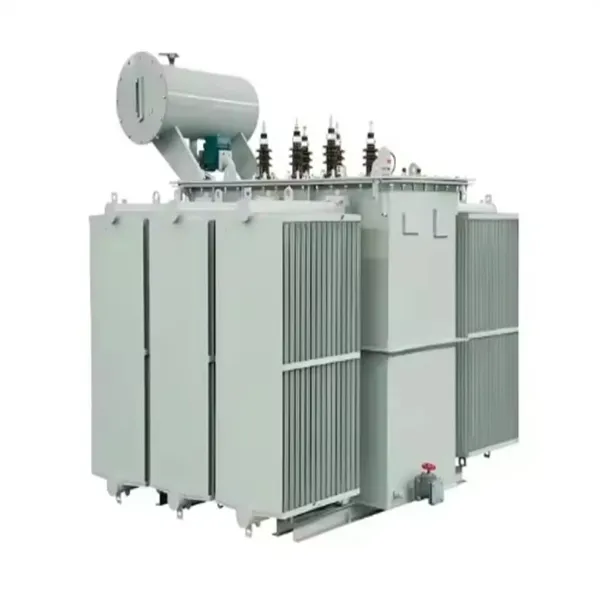

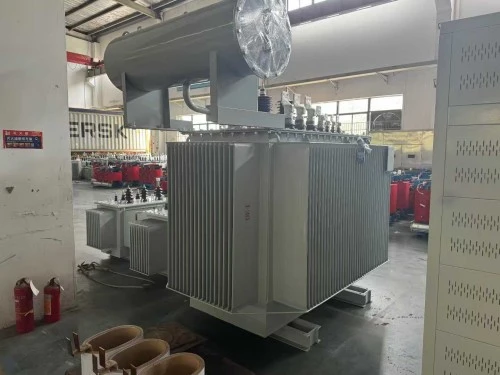

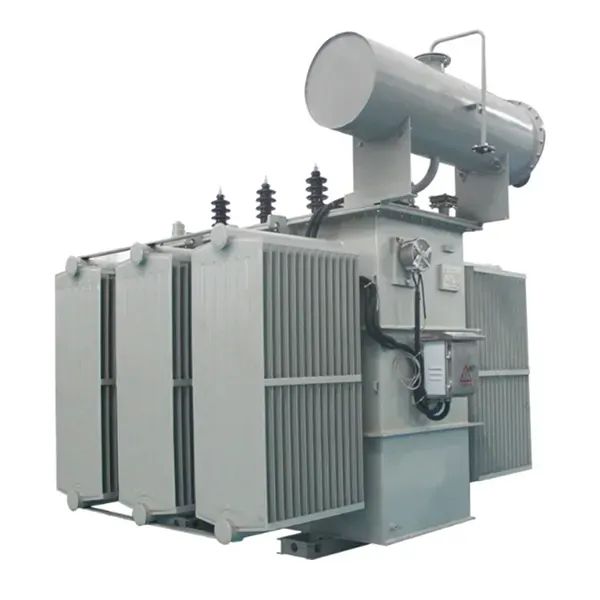

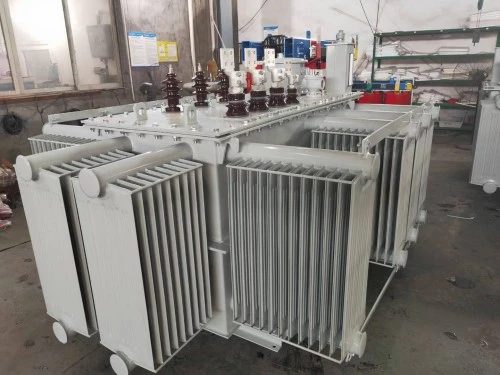

2巻線単相油入ONAN変圧器

2 巻線単相油入 ONAN 変圧器は、従来の高信頼性電力変換技術の頂点を表します。で鹿皓電力株式会社、配電ネットワークの根幹は変圧器の堅牢性にあることを私たちは理解しています。このモデルは、高透磁率のシリコン鋼コアで分離された一次巻線構成と二次巻線構成を使用して、2 つの異なる電気回路間の電圧を降圧または昇圧するように特別に設計されています。

「ONAN」（Oil Natural Air Natural）の指定は、このユニットが自然対流プロセスに依存していることを意味します。絶縁油は加熱されると自然に循環し、熱エネルギーをタンク壁に伝達し、その後周囲の空気中に放散します。これにより、外部の冷却ファンやポンプが不要になり、その結果、変圧器の静音性が向上するだけでなく、機械的故障が大幅に軽減されます。

単巻変圧器とは異なり、当社の 2 巻線単相油入 ONAN 変圧器は、一次側と二次側の間に完全な電気絶縁を提供します。このガルバニック絶縁は安全性にとって重要であり、高調波を効果的にフィルタリングし、敏感な下流機器を過渡サージから保護します。高圧送電変電所で使用する場合でも、商業施設の引き込み口変圧器として使用する場合でも、このユニットは優れた短絡耐性と熱性能を保証します。

製品パラメータ（仕様）

Lugao Power Co., Ltd. は、特定のグリッド要件を満たすために高度なカスタマイズを行ってこれらのユニットを製造しています。以下は標準的な技術仕様です。

製品の特徴と用途

Q: 単巻変圧器ではなく 2 巻線設計を選択する理由は何ですか?

1. HV 回路と LV 回路の間に物理的および電気的絶縁を提供します。

2. 雷などのサージが二次側に伝わるのを防ぎます。

3. 住宅、産業用制御、医療施設の安全に不可欠です。

4. 変動する負荷の下でより優れた電圧レギュレーションを提供します。

Q: 強制冷却ではなく ONAN 冷却を使用するのはなぜですか?

1. 可動部品がない (ファンやポンプがない) -- 補助システムの故障のリスクがゼロです。

2. メンテナンスアクセスが制限されている遠隔地に最適です。

3. 静かな動作 - 騒音に敏感な環境に適しています。

4. 最小限の介入で寿命は 25 年を超えることがよくあります。

Q: Lugao Power はコアと巻線の品質をどのように保証しますか?

1.ステップラップコア構造のCRGOシリコン鋼を使用。

2. 標準スタックコアと比較して、無負荷損失をほぼ 20% 削減します。

3. 均一に巻かれた高導電性銅またはアルミニウムの巻線。

4. すべてのユニットは工場から出荷される前に、ヒートランおよび誘導過電圧テストを受けます。

特定のアプリケーションシナリオ

1. 地方の電力会社の配電: 電力線を農業用ポンプや遠隔地の農場まで延長します。

2. 鉄道信号: 線路側の機器に信頼性の高い電力を供給します。

3. 集合住宅: 戸建住宅や高層ビル向けに中電圧を 120V/240V に降圧します。

4. 産業用照明: 頑丈な産業用照明グリッドに電力を供給します。

5. 再生可能エネルギーの統合: 太陽光インバーターと組み合わせて、絶縁された単相負荷に電力を供給します。

制作内容

1. コアと巻線の構造

2巻線単相油入ONAN変圧器の心臓部はそのコアにあります。 Lugao Power は、高透過性 CRGO 鋼で作られた精密カットの留め継ぎコアを採用しています。この設計によりエアギャップが最小限に抑えられ、磁化電流とノイズが大幅に低減されます。巻線は同心円状に配置されます。LV 巻線はコアの近くに配置され、HV 巻線がその周りに巻き付けられます。この配置により、電磁結合と機械的強度が最適化されます。

2. 断熱材とタンク

当社では、誘電絶縁体と冷却媒体の両方として機能する高級変圧器油 (ご要望に応じて鉱物油または天然エステル) を使用しています。タンクは頑丈なスチールで製造されており、脱脂、リン酸塩処理、下塗り、中塗り、そして耐紫外線塗料の最終トップコートという 5 段階の表面処理プロセスでコーティングされています。これにより、海岸や湿気の多い環境での耐腐食性が保証されます。

3. 品質保証と認証

すべてのユニットは ISO 9001:2015 規格に準拠して製造されています。当社のテストプロトコルには次のものが含まれます。

1. 日常試験: 巻線抵抗測定、電圧比試験、無負荷損失および電流測定、短絡インピーダンス、および誘電試験。

2. 型式試験：温度上昇試験、雷インパルス試験（LI）、短絡耐量試験。

3. 当社は、IEC 60076 や ANSI/IEEE C57.12.00 などの世界標準を満たす認証を取得しており、当社の変圧器が国際市場で受け入れられることを保証します。

ルガオパワーを選ぶ理由? (競合他社との比較)

2 巻線単相油入 ONAN 変圧器を調達する場合、市場は材料品質を犠牲にする低コストのオプションで飽和しています。 Lugao Power Co., Ltd. が優れている理由は次のとおりです。

当社の取り組み: 当社は変圧器を販売するだけではありません。私たちはエンジニアリングされたソリューションを提供します。当社の技術チームは、インピーダンスの計算、タップ切換器の構成、設置ガイダンスを支援します。 Lugao Power を使用すると、メンテナンスの必要性が減り、エネルギー効率が向上するため、一貫して総所有コスト (TCO) を削減できる 2 巻線単相油入 ONAN 変圧器を手に入れることができます。

適用事例: 地方電化プロジェクト

2024 年の第 2 四半期、東南アジアの地方公共団体は、雷サージによる輸入乾式変圧器の頻繁な故障に直面しました。 Lugao Power の 2 巻線単相油入 ONAN 変圧器ユニット (50 kVA、11kV/230V) に切り替えました。

結果：

1. 故障率の低下: 2 つのモンスーン期にわたって故障率 0%。

2. 熱性能: ONAN 冷却により、90% 負荷時に巻線温度が以前のユニットより 15°C 低く維持されました。

3. メンテナンス: 電力会社は、堅牢な油保存システムによりメンテナンス介入がゼロであると報告しました。

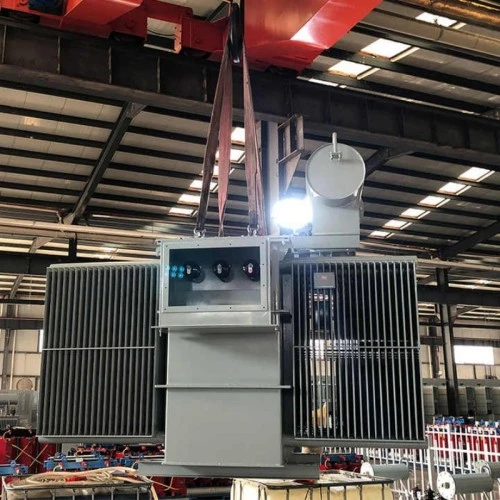

梱包と配送

Lugao Power は、ロジスティクスが製造と同じくらい重要であることを理解しており、すべての 2 巻線単相油入 ONAN 変圧器が世界輸送用にパッケージ化されていることを保証します。

梱包: ユニットは高品質の絶縁油を充填して出荷されます。当社では、輸出用の木箱 (ISPM 15 認定) または保護包装付きのスチールフレームを使用します。避雷器とブッシングは、輸送中の損傷を防ぐために衝撃吸収フォームで個別に梱包されています。

ドキュメント: 各出荷には、包括的なマニュアル、テストレポート、および設置図が含まれています。

リードタイム: 標準ユニットは 20 ～ 25 営業日で入手可能です。カスタムオーダーには30～35日かかります。

積地港: 寧波。

よくある質問 (FAQ)

Q1: この変圧器は屋外の極端な温度で使用できますか?

A: もちろんです。 ONAN 冷却システムは、-25°C ～ +50°C の範囲の周囲温度に対応できるように設計されています。極端な環境 (砂漠または北極) に合わせて、Lugao Power はオイルの量とタンクのラジエーターの設計をそれに応じて調整できます。堅牢なタンク コーティングにより、耐紫外線性と耐湿性が確保されているため、2 巻線単相油入 ONAN 変圧器は柱上または地上レベルの屋外設置に最適です。

Q2: この変圧器の標準寿命はどれくらいですか?

A: 適切な設置と定期的なオイル検査を行った場合、動作寿命は通常 25 ～ 30 年です。コアと巻線は、定格負荷条件下で 30 年の絶縁寿命を可能にする熱クラスで設計されています。 Lugao Power は標準の 5 年間の製造保証を提供しており、延長サービス契約も利用できます。

Q3: 電圧調整用のタップ切替器はありますか?

A: はい。弊社では、アプリケーションに応じてオフサーキット タップ チェンジャー (OCTC) とオンロード タップ チェンジャー (OLTC) の両方を提供しています。標準的な分配では、電力供給を停止したタップ (+/- 2.5% または 5%) を統合して、グリッドの変動を調整します。定電圧を必要とする高精度産業機器用の二巻線単相油入 ONAN 変圧器をご購入の場合、OLTC システムを設置することができます。

Q5: 標準変圧器と貴社が提供する「ヘビーデューティ」変圧器の違いは何ですか?

A: 当社の標準ユニットは商業用および一般住宅用に構築されています。当社の「ヘビーデューティ」バージョン2巻線単相油入ONAN変圧器増加した銅断面積、強化されたコアヨーク、および短期間で最大 150% の繰り返し過負荷に耐えられる高品質の絶縁油 (天然エステル) が特徴です。これは、始動電流が高い溶接用途、鉱山機械、または農業負荷に最適です。

Lugao Power Co., Ltd.に今すぐお問い合わせください

電力ネットワークの連続性を確保します。当社の 2 巻線単相油入 ONAN 変圧器の耐久性、効率、安全性をお選びください。お見積もり、技術図面、または大量注文の割引については、以下のお問い合わせフォームをご利用ください。
