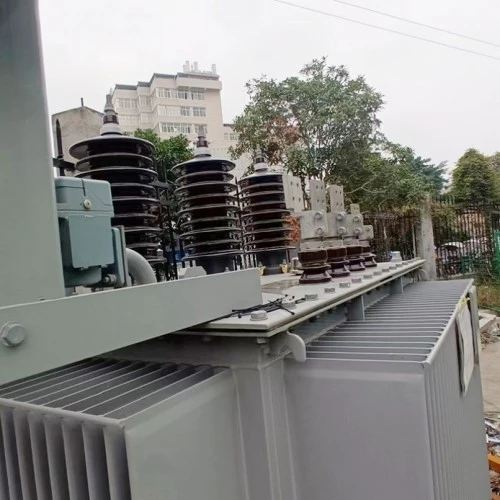

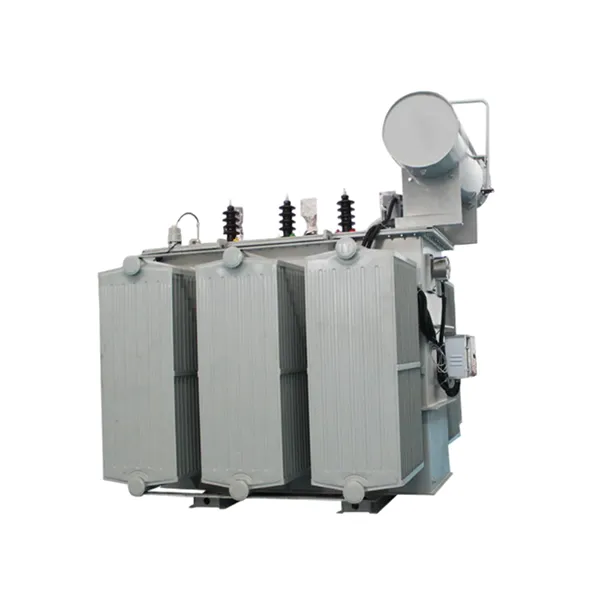

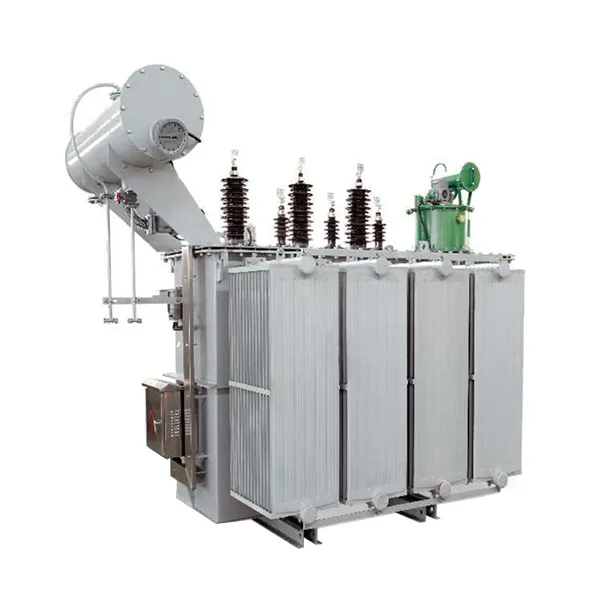

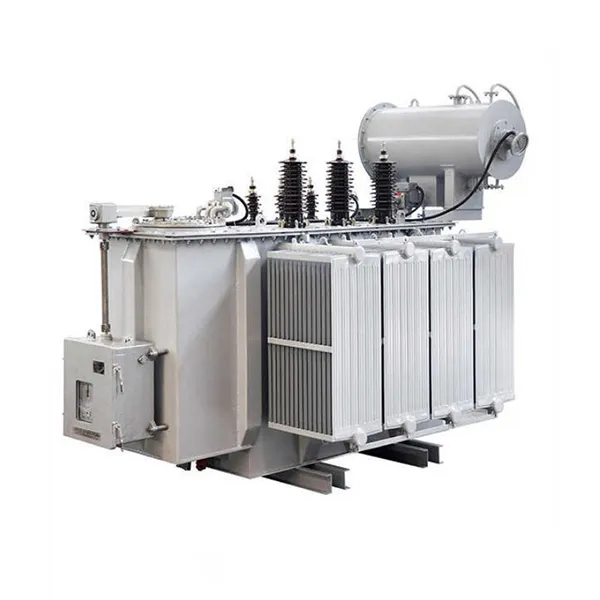

500kva油入屋外高圧変圧器

この三相油入屋外高圧変圧器は定格 500kVA で、10kV や 35kV などの高電圧を 0.4kV などの低電圧レベルに降圧するように設計されており、端末配電システムに最適です。この変圧器は、高透磁率の冷間圧延方向性ケイ素鋼で作られたコアを備えており、段付き重ね継手設計により、ヒステリシスと渦電流損失を効果的に低減します。無負荷損失値は国家基準を大幅に上回っています。

高電圧巻線と低電圧巻線はどちらも無酸素銅導体で作られています。低圧巻線は、縦方向のオイルダクトを備えた箔巻構造を採用し、機械的強度と耐短絡耐量を大幅に向上させました。完全に密閉された波形タンク設計により、オイル量の変化を自動的に補正しながら、優れた放熱性を実現します。この設計により、絶縁油と周囲空気との接触が防止され、油の酸化や水分の侵入がなくなり、寿命が延びます。

油入変圧器は、系統電圧の変動に対応するために複数のタップ範囲（±5%、±2×2.5%）をサポートしています。そのコンパクトで堅牢な構造は、ポールマウント、プラットフォーム、または地上レベルの屋外設置に適しており、さまざまな気候条件にわたって信頼性の高いパフォーマンスを保証します。

製品パラメータ（仕様）

製品の特徴と用途

主な特長

高いエネルギー効率: 高透磁率のケイ素鋼と最適化されたコア構造を採用し、従来の製品と比較して無負荷損失を 15% 以上削減し、機器の寿命にわたって目に見えるエネルギー節約を実現します。

完全密閉構造：コルゲートタンク設計によりコンサバレーターが不要となり、油の酸化や吸湿を防ぎ、メンテナンスフリーを実現します。

優れた耐候性: -25°C ～ +40°C の周囲温度および最大 1000 メートルの高度で確実に動作します。 IP54保護により、塵や雨に対する耐性が保証されます。

高い短絡耐性: 巻線は堅牢なクランプ システムで機械的に強化されており、系統故障時の安全性を確保する短絡衝撃試験に合格しています。

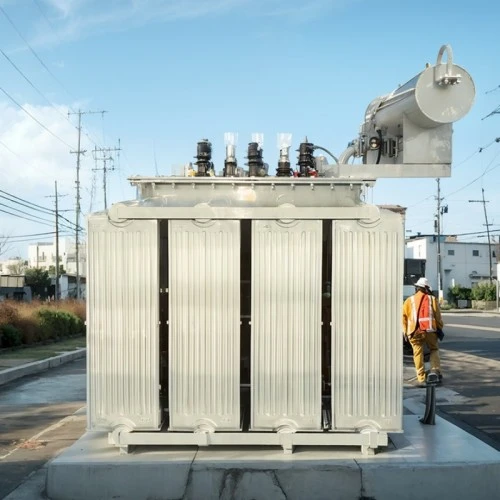

柔軟な設置: コンパクトな寸法により、ポールマウント、プラットフォーム、または地上レベルの設置がサポートされ、都市部と地方の両方の敷地の制約に適応します。

主なアプリケーションシナリオ

都市配電ネットワーク: 信頼性の高い端末配電が必要な住宅地、商業地区、工業団地に適しています。

産業設備：製造工場、加工ライン、重機などに安定した低圧電力を供給し、負荷変動にも安心。

再生可能エネルギープロジェクト: 屋外環境への高い適応性を備え、昇圧または配電用途の太陽光発電および風力発電システムで広く使用されています。

インフラストラクチャ構築: 電源供給の高い信頼性が重要となる空港、地下鉄システム、病院、データセンターに導入されています。

一時的および非常用電源: コンパクトで持ち運び可能な設計により、一時的な変電所や緊急修理のシナリオに最適です。

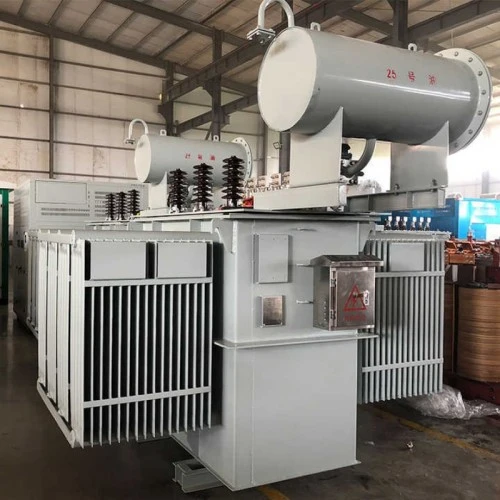

制作内容

芯材と製造工程

コアは、高透磁率の冷間圧延方向性ケイ素鋼を使用し、45°の階段状重ね接合設計で製造されています。コアの積層は精密にせん断され、自動的に積み重ねられるため、しっかりとした接合と均一な磁路が確保されます。コアはセミドライガラステープでしっかりと固定されており、振動と騒音を最小限に抑え、無負荷損失を低減します。

巻線構造

高電圧巻線と低電圧巻線はどちらも無酸素銅導体を使用して巻かれており、高い導電率と低い抵抗損失を実現します。低圧巻線は均一な層間絶縁と縦方向のオイルダクトを備えた箔巻構成を採用し、機械的強度と短絡耐量を大幅に向上させています。

断熱および冷却システム

高品質の鉱物絶縁油は誘電媒体と冷却剤の両方として機能し、優れた化学的安定性と絶縁耐力を提供します。オイルペーパー絶縁システムは、残留水分と気泡を除去するために厳格な真空乾燥とオイル充填プロセスを経て、標準要件を大幅に上回る部分放電開始電圧を保証します。

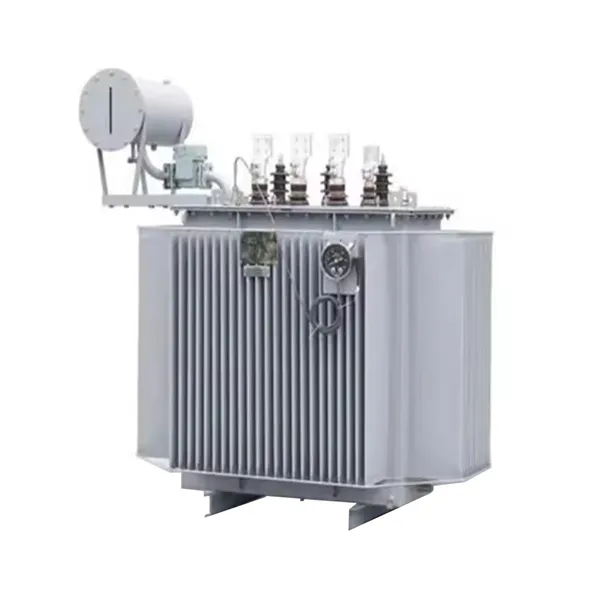

タンクとシール構造

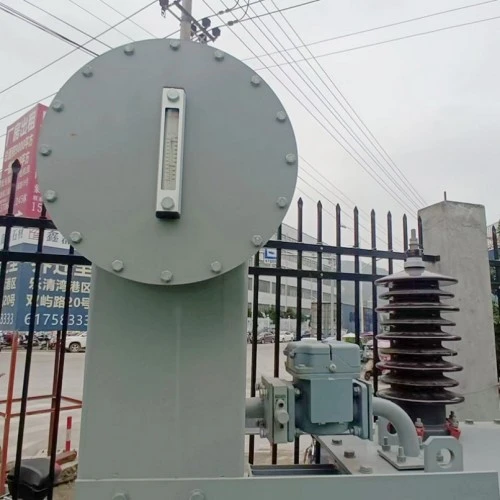

このタンクは、熱放散と熱膨張補償の両方を提供する波形パネル設計を特徴としており、外部保護装置の必要性を排除します。完全密閉構造により油の酸化や湿気の侵入が防止され、変圧器の耐用年数を通じてメンテナンスフリーが保証されます。安全装備として圧力リリーフバルブ、オイルレベルゲージを標準装備しています。

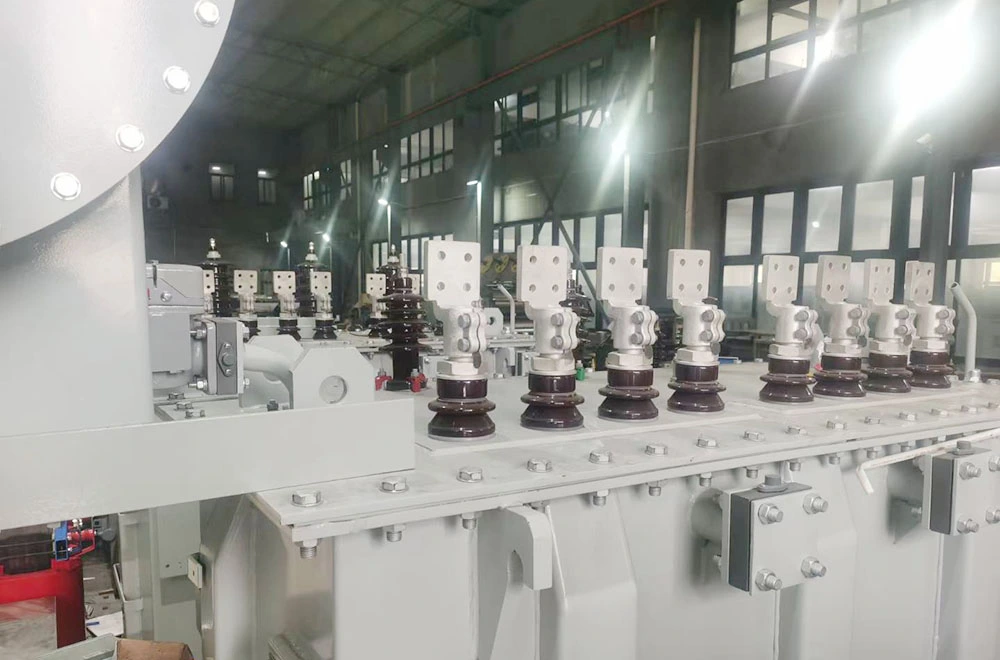

品質とテストの保証

それぞれ 油浸屋外高圧変圧器 出荷前に、無負荷損失および負荷損失の測定、短絡インピーダンス試験、誘導過電圧耐性試験、部分放電試験、雷インパルス試験などの包括的な日常および型式試験を受けます。すべての重要な性能指標は国家規格と IEC 仕様の両方の要件を上回っており、複雑な現場条件下でも長期にわたる安定した動作を保証します。

Q&A: 製品に関する主要な洞察

Q1: 500kVA油入屋外高圧変圧器とは何ですか?どこで使用されますか?

A: この変圧器は、10kV や 35kV などの高電圧を 0.4kV などの低電圧レベルに降圧し、容量は 500kVA です。これは、都市配電ネットワーク、工業団地、再生可能エネルギープロジェクト、および屋外設置と長期信頼性が不可欠なインフラ用途で広く使用されています。

Q2: この変圧器のエネルギー効率を高めるのはなぜですか?

A: エネルギー効率は、高透磁率の方向性ケイ素鋼の使用と最適化されたコアジョイント設計によって達成されます。これらの特長により、従来品と比較して無負荷損失が15%以上低減され、変圧器の動作寿命全体にわたって大幅な電力削減につながります。

Q3：完全密閉構造のメリットは何ですか？

A: 完全に密閉された波形タンクにより、コンサバレーターやブリーザーシステムが不要になります。絶縁油が大気に触れることを防ぎ、酸化や吸湿を防ぎます。これにより、メンテナンスの必要性が軽減され、オイルと変圧器の両方の耐用年数が延長されます。

Q4: この変圧器は短絡状態でどのように動作しますか?

A: 500kVA 油浸屋外高電圧変圧器は、機械的に強化された巻線構造と堅牢なクランプ システムを使用して設計されています。国家的に認められた試験機関での短絡衝撃試験に合格し、送電網故障時における信頼性の高い性能と安全性を保証します。

Q5: 保証やアフターサポートはどのようなものがありますか？

A: 通常の使用における製造上の欠陥をカバーする 5 年間の保証を提供します。生涯テクニカルサポートとスペアパーツの入手が可能です。故障時にはご連絡から1時間以内に対応し、24時間以内に技術担当者を国内に派遣いたします。変圧器は 30 年以上の耐用年数を持つように設計されています。
