昇圧三相高圧変圧器

Lugao Power Co., Ltd. は、電力網統合および産業用途向けに低電圧入力を中電圧レベルに高めるように設計された、高効率昇圧三相中電圧変圧器を製造しています。信頼できる昇圧トランスメーカーとしての当社の主な利点は、先進的なコア材料、最適化された磁気回路設計、および堅牢な絶縁システムにあり、変動する負荷条件下でも安定した電圧昇圧を保証します。信頼性の高い長期的なパフォーマンスを求める再生可能エネルギーおよび産業用電力システムに最適です。

お問い合わせを送信

製品説明

当社の昇圧三相中電圧変圧器は、低圧電力 (0.4kV など) を中電圧出力 (11kV、22kV、または 33kV など) に変換するように設計されており、長距離にわたる効率的な送電や配電ネットワークへの統合を可能にします。この製品は、確実な昇圧が必要な再生可能エネルギープロジェクト、産業施設、発電所に不可欠です。

このトランスは、高透磁率の方向性シリコン鋼コアと無酸素銅巻線を備えており、最小限の損失と高い熱安定性を保証します。の油入冷却システム優れた放熱性を実現し、完全密閉構造により環境汚染物質から保護し、メンテナンスの必要性を軽減し、耐用年数を延ばします。

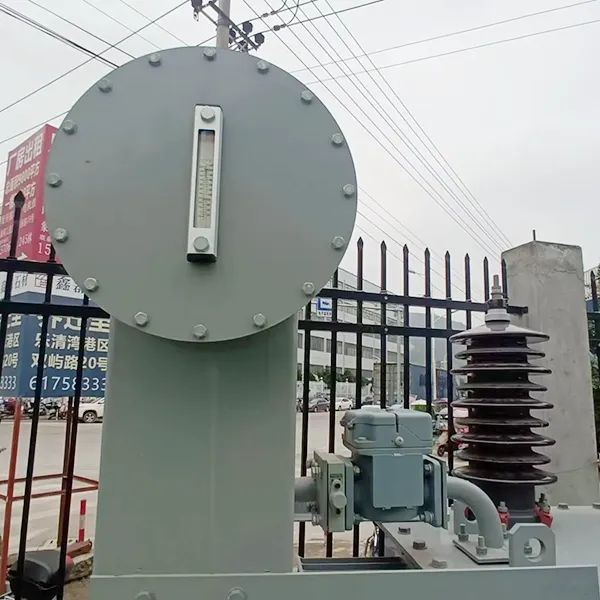

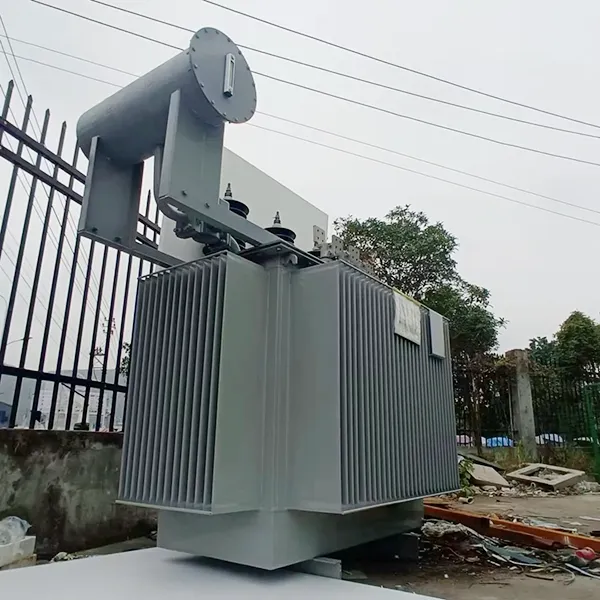

Step Up Three Phase Medium Voltage Electric Transformer

製品パラメータ（仕様）

昇圧三相油入変圧器代表仕様（0.4kV / 11kV）

定格(kVA)	高圧 (kV)	LV(V)	ベクトルグループ	インピーダンス (%)	無負荷損失(kW)	負荷損失(kW)	無負荷電流 (%)	重量(kg)	寸法 (長さ×幅×高さ) mm
100	11	400	ダイナ11	4.0	0.30	1.60	1.8	520	830×720×980
250	11	400	ダイナ11	4.0	0.58	3.25	1.4	950	1220×780×1190
500	11	400	ダイナ11	4.5	0.98	5.50	1.2	1530	1420×980×1300
1000	11	400	ダイナ11	5.0	1.75	10.50	1.0	2600	1860×1260×1500
1600	11	400	ダイナ11	6.0	2.45	14.80	0.8	3750	1960×1630×2030
2500	11	400	ダイナ11	6.0	3.40	21.50	0.7	5200	2100×1820×2150
注：タッピング範囲：±5％、±2×2.5％、周波数: 50Hz / 60Hz が利用可能です。

標準装備内容

1. 低レベルアラーム付きオイルレベルゲージ

2. 圧力リリーフバルブ

3.警報接点付きダイヤル温度計

4. オプションの故障検出用ガスリレー

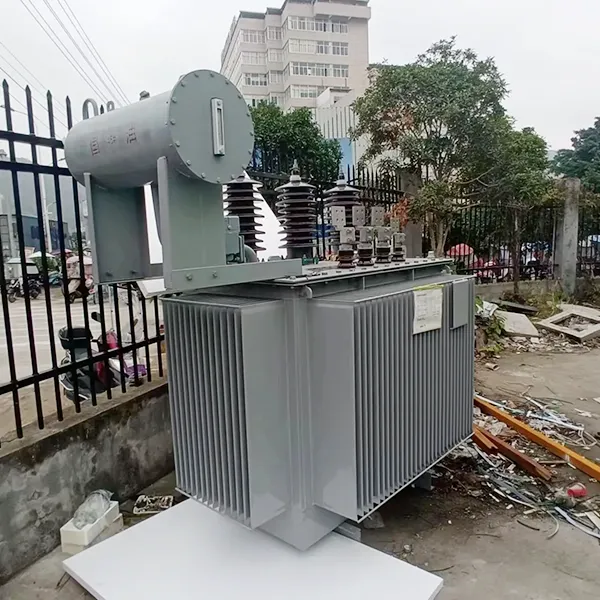

Step Up Three Phase Medium Voltage Electric Transformer

製品の特徴と用途

特徴

昇圧三相高圧変圧器は国際規格を満たすかそれを上回っています。IEC 60076、ANSI C57.12、GB1094、および SANS 780 に準拠しており、世界的な適用性と信頼性を保証します。

完全密閉の波形タンク設計 - コンサベータの必要性を排除し、オイルの酸化や水分の侵入を防ぎ、長期間のメンテナンスフリーの運転を可能にします。

高い過負荷容量と熱安定性 -- 油浸冷却システムにより、持続的な高負荷条件や入力電圧の変動下でも安定したパフォーマンスが保証されます。

低騒音動作 - 最適化されたコアジョイント構造と振動減衰設計により動作騒音が低減され、住宅環境や騒音に敏感な環境に適しています。

柔軟な設置のためのコンパクトな構造 - モジュラー設計により、ポールマウント、パッドマウント、または変電所構成が可能で、スペースに制約のある場所や屋外の場所に適応します。

堅牢な短絡耐性 - フォイルタイプの低電圧巻線と堅固なコイル支持構造により、突然の障害条件下でも機械的完全性が確保されます。

簡単な設置と低メンテナンス -- 標準化された吊り上げラグ、ベース取り付け穴、およびケーブル挿入オプションにより、現場での設置が簡素化されます。完全に密閉された設計により、日常のメンテナンスが最小限に抑えられます。

ライフタイムサポートによる長い耐用年数 -- ライフタイムテクニカルサポートとスペアパーツの入手可能性により、最低 30 年の運用寿命を想定して設計されています。

電圧調整のための複数のタッピング範囲 -- ±5%、±2×2.5% のタッピングオプションを提供し、グリッドまたは負荷の変動に合わせて正確な電圧調整を可能にします。

環境に優しい絶縁流体オプション -- 環境に配慮した用途向けに、天然エステル (植物油) または高引火点絶縁流体が利用可能です。

Q&A: 昇圧トランスに関する重要な洞察

Q: 昇圧トランスとは何ですか?

A: 昇圧トランスは、低い入力電圧をより高い出力電圧に昇圧します。一次巻線の巻数が少なく、二次巻線の巻数が多くなります。このタイプの変圧器は、生成された低電圧電力を送電網用に昇圧する必要がある太陽光発電所や風力発電所などの再生可能エネルギーシステムにとって重要です。

Q: この昇圧変圧器はエネルギー効率をどのように改善しますか?

A: 当社の変圧器は、階段状重ね接合コア設計の高透磁率冷間圧延方向性ケイ素鋼を使用しています。これにより、ヒステリシスと渦電流損失が大幅に低減され、従来の変圧器と比較して無負荷損失と負荷損失が低減され、運用コストが直接削減されます。

Q: 油入冷却システムがステップアップアプリケーションにとって重要なのはなぜですか?

A: 絶縁油は絶縁耐力と効率的な放熱を両立させます。コアや巻線からの熱をタンク表面に伝達し、昇圧用途に典型的な連続的な高負荷または高温条件下でも安定した動作を保証します。

Q: この昇圧三相高圧変圧器は屋外で使用できますか?

A: はい。完全に密閉された波形タンク設計は、内部コンポーネントを湿気、ほこり、腐食環境から保護するため、太陽光発電所、風力発電所、工業用変電所などの屋外設置に最適です。

機能の利点

運用コストの大幅な削減: 最適化された磁気回路と低損失材料によりエネルギー損失が削減され、変圧器の寿命全体にわたって電気コストが削減されます。

高い動作信頼性: 高度な短絡耐性設計と改良された絶縁システムにより、送電網の変動や障害状態でも安定した動作が保証されます。

低いメンテナンス要件: 完全に密閉された構造により、オイル交換の必要がなく、点検頻度が減り、ダウンタイムとメンテナンス費用が最小限に抑えられます。

コンパクトで適応性のある設計: モジュール構造により、スペースに制約のある環境でも柔軟に設置でき、標準化されたインターフェースにより開閉装置や制御システムとの統合が簡素化されます。

環境に適応する製品

状態	仕様
高度	1000メートルを超えないこと
最高周囲温度	+40℃
最低周囲温度	-25℃
最大月平均相対湿度	90％（20℃にて）
設置場所の要件	火災や爆発の危険はありません。化学腐食や振動が最小限に抑えられ、屋内および屋外での使用に適しています。
