プロジェクトに適したボックス型変電所を選択する方法

A ボックス型変電所高電圧開閉装置を統合したコンパクトな配電ソリューションです。 変圧器、低圧配電機器、保護装置を 1 つのプレハブ筐体にまとめました。 工業団地、商業ビル、住宅コミュニティ、再生可能エネルギープロジェクト、 採掘現場や仮設電力供給システムなど。

Lugao は送配電機器メーカーとして、変圧器、開閉装置、 サーキットブレーカー、断路器、避雷器、CT/PT/VT、およびユーティリティ向けのカスタマイズされた OEM/ODM ソリューション、 産業およびインフラプロジェクト。プロジェクトの要件に基づいて、Lugao はお客様をサポートできます。 技術構成、製品の選択、およびカスタマイズされた変電所ソリューション。

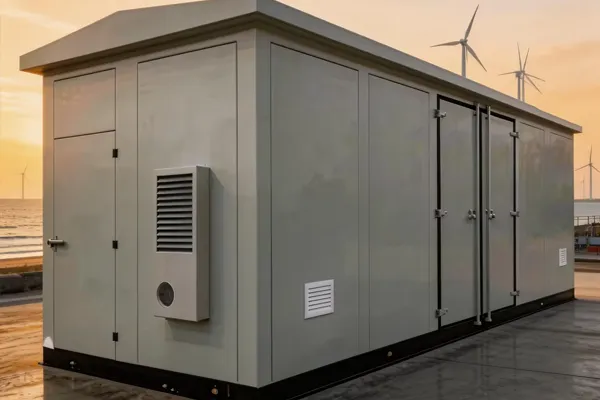

ボックス型変電所とは何ですか？

ボックス型変電所は、プレハブ変電所、コンパクト変電所とも呼ばれます。ように設計されています 中電圧の電力を受け取り、それを低電圧に変換し、エンドユーザーに安全に電力を供給します。

主要コンポーネント

• 高電圧ユニット：入力電力の制御、保護、スイッチングに使用されます。
• 変圧器ユニット：プロジェクトの配電要件を満たすように電圧を変換します。
• 低圧ユニット:電気負荷と最終回路に電力を分配します。
• 囲い：内部機器を天候、埃、外部の衝撃から守ります。
• 保護装置:過負荷、短絡、または障害状態でも安全な動作を確保します。

プロジェクトオーナーがボックス型変電所を選ぶ理由

• コンパクトな構造:従来の変電所と比較して設置スペースを節約できます。
• 素早いインストール:工場で組み立てられた設計により、現場での施工時間が短縮されます。
• 柔軟なアプリケーション:産業、商業、地方自治体、再生可能エネルギープロジェクトに適しています。
• 信頼性の高い保護:密閉構造により装置の安全性と動作の安定性が向上します。
• カスタム構成:電圧レベル、容量、レイアウト、現場条件に合わせて設計可能です。

ボックス型変電所を選択する際の重要な要素

1. 電圧レベルを確認する

電圧レベルは、プロジェクトのグリッド接続および負荷要件に一致する必要があります。一般的な構成 配電ネットワーク用の中電圧入力と低電圧出力が含まれます。

• 入力グリッド電圧を確認してください。
• 最終用途の機器に必要な出力電圧を確認してください。
• 地域の電気規格とプロジェクトの仕様に確実に準拠します。

2. 変圧器容量の計算

変圧器の容量は最も重要な選択要素の 1 つです。容量が小さすぎると過負荷が発生する可能性があります。 一方、容量が大きすぎると、投資とエネルギー損失が増加する可能性があります。

• 合計接続負荷を計算します。
• 将来の拡張に備えて負荷の増加を考慮してください。
• ピーク需要と連続稼働要件を評価します。
• 効率、環境、メンテナンスのニーズに基づいて変圧器のタイプを選択してください。

3. 設置環境の評価

設置場所の条件は、エンクロージャの設計、断熱レベル、換気、保護グレードに直接影響します。

• 屋外設置:耐候性、耐腐食性、通気性のある設計が必要です。
• 高温領域:適切な放熱と変圧器の冷却が必要です。
• ほこりや湿気の多い環境:より高度なエンクロージャ保護と密閉性能が必要です。
• 高地の場所:特別な絶縁設計と技術的な調整が必要な場合があります。

4. 適切なレイアウトを選択する

内部レイアウトは、安全な操作、容易なメンテナンス、効率的なケーブル接続をサポートする必要があります。

• ヨーロピアンスタイルのレイアウト:コンパクトで統合された配電システムによく使用されます。
• アメリカンスタイルのレイアウト:変圧器とスイッチング機能が緊密に統合されている場合によく使用されます。
• カスタマイズされたレイアウト:特別なスペース、ケーブル方向、または操作要件があるプロジェクトに適しています。

5. 保護および安全要件を確認する

安全設計は、電気的保護、機械的保護、およびオペレーターの安全をカバーする必要があります。

• 過負荷および短絡保護
• 接地システムの設計
• インターロックと作動の安全対策
• アーク保護および障害分離オプション
• 明確な警告ラベルとメンテナンスアクセス

ボックス型変電所選定表

選択要素	確認すべきこと	なぜそれが重要なのか	推奨されるアクション
電圧レベル	入力電圧と出力電圧	グリッドおよび電気負荷との互換性を確保	選択前にプロジェクトの図面とローカルグリッド要件を確認してください
変圧器容量	総負荷、ピーク需要、将来の拡張	過負荷を防ぎ、不必要な投資を回避します	実際の負荷計算と予備余裕に基づいて容量を選択します
設置環境	屋外/屋内サイト、温度、湿度、粉塵、高度	エンクロージャの保護、断熱、冷却性能に影響を与える	適切な保護グレード、通気性、耐腐食性の設計を選択してください
開閉装置の構成	受信キャビネット、送信キャビネット、計測および保護ユニット	電力制御、保護、運用の柔軟性を決定します	分散スキームや保守要件に応じて構成
安全保護	接地、インターロック、故障保護および警告システム	オペレーターの安全性とシステムの信頼性を向上	該当する電気規格とプロジェクトの安全仕様に従ってください。
カスタマイズのニーズ	寸法、色、レイアウト、ケーブル挿入口、OEM/ODM 要件	機器がプロジェクトの現場やブランドの要件に適合するように支援します	Lugao などの経験豊富なメーカーと協力してカスタマイズされた設計を行います

一般的なアプリケーション シナリオ

産業プロジェクト

• 工場や生産ライン
• 鉱業および重工業の現場
• 工業団地および製造拠点

商業・公共施設

• ショッピングセンターやオフィスビル
• 病院、学校、自治体の施設
• 住宅コミュニティと都市流通ネットワーク

再生可能エネルギープロジェクト

• 太陽光発電所
• 風力発電回収システム
• エネルギー貯蔵および分散型発電プロジェクト

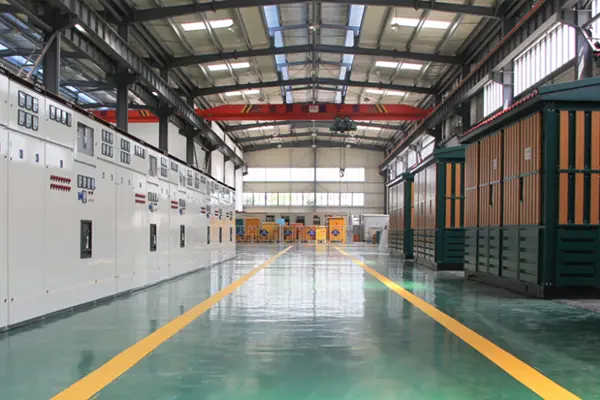

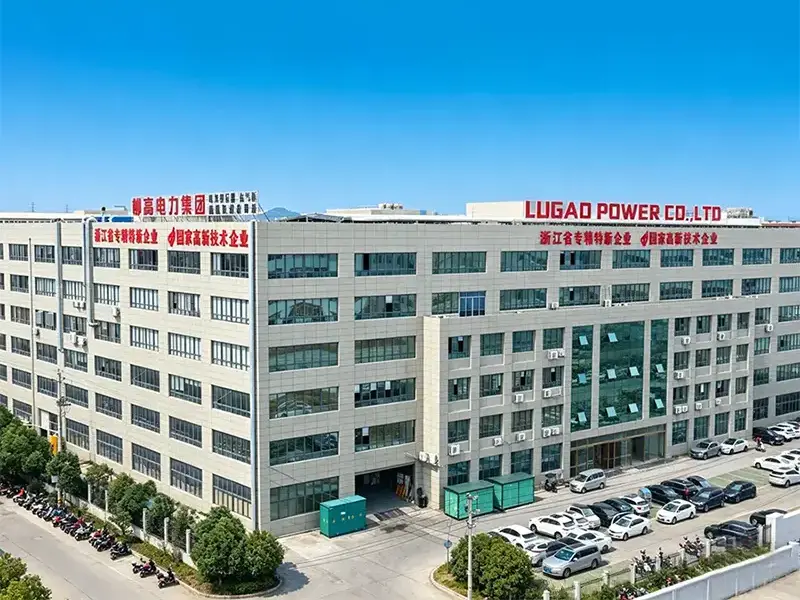

魯皓を選ぶ理由ボックス型変電所ソリューションに最適ですか?

適切なサプライヤーを選択することは、適切な機器を選択することと同じくらい重要です。魯皓は世界の力をサポートします 製造経験、幅広い製品範囲、エンジニアリング指向のサービスを備えたプロジェクト。

鹿皓の利点

• 送配電機器の製造経験
• 変圧器、開閉装置、および関連する保護装置をカバーする製品範囲
• さまざまなプロジェクト仕様に合わせたカスタマイズされた OEM/ODM ソリューション
• 公益事業、産業、インフラ、再生可能エネルギーのアプリケーションのサポート
• 構成、レイアウト、機器の選択に関する技術支援

結論

右ボックス型変電所電圧レベル、変圧器容量に応じて選択する必要があります。 設置環境、保護要件、将来の拡張ニーズ。経験豊富なスタッフと協力することで、 Lugao のようなメーカーは、プロジェクト所有者は設置効率、システムの安全性、長期的な効果を向上させることができます。 配電の信頼性。
