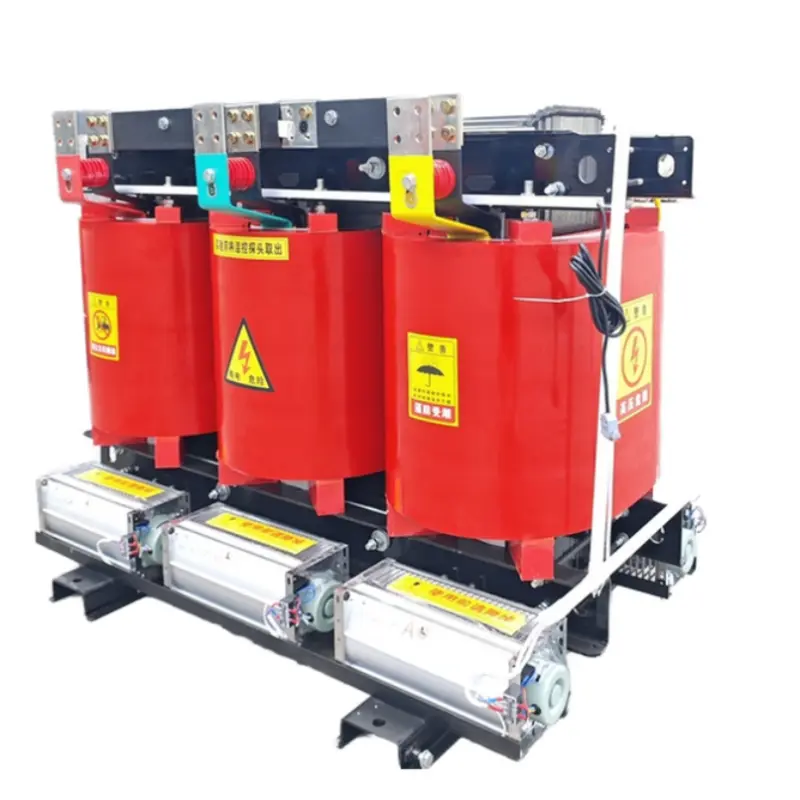

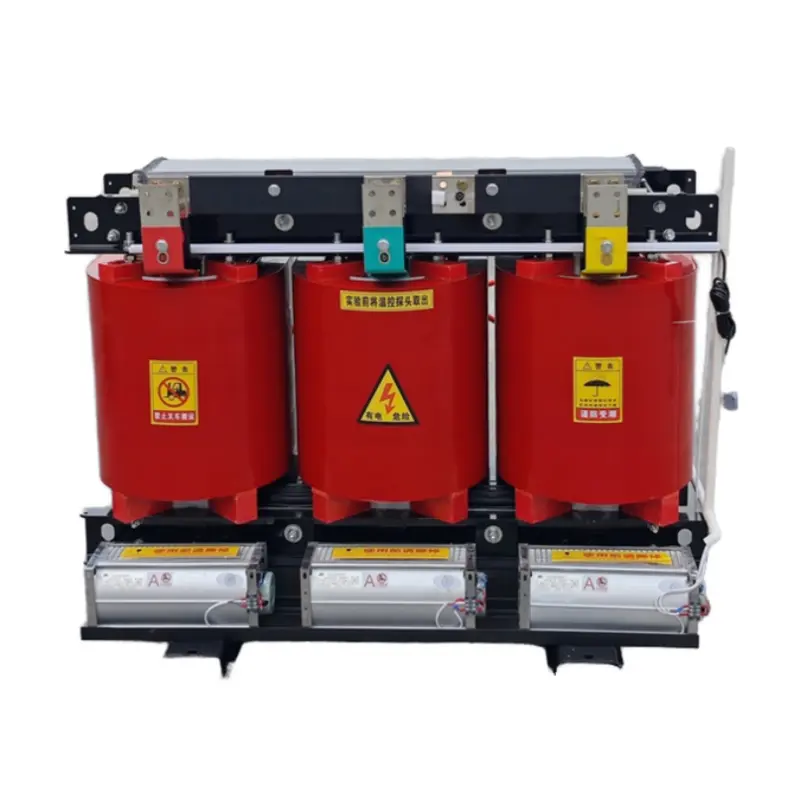

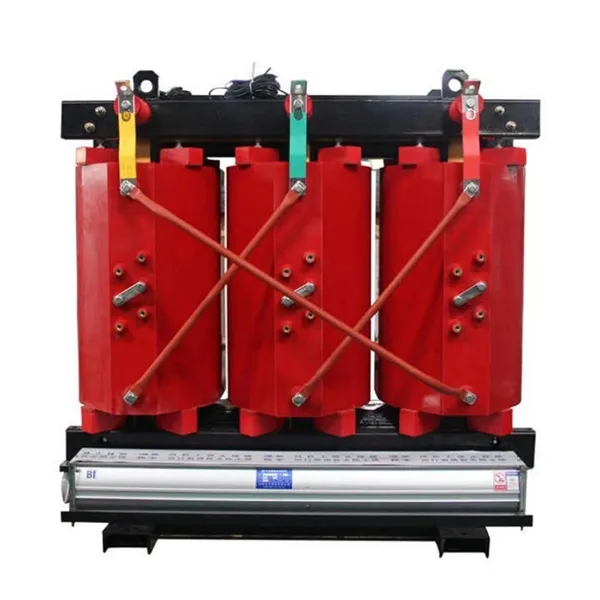

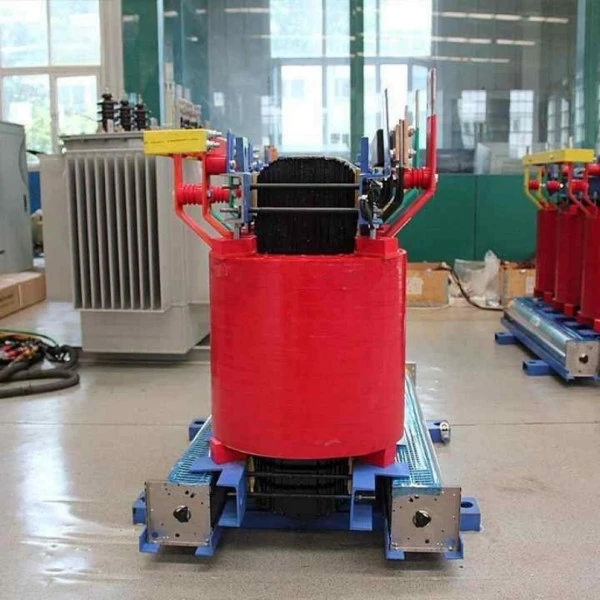

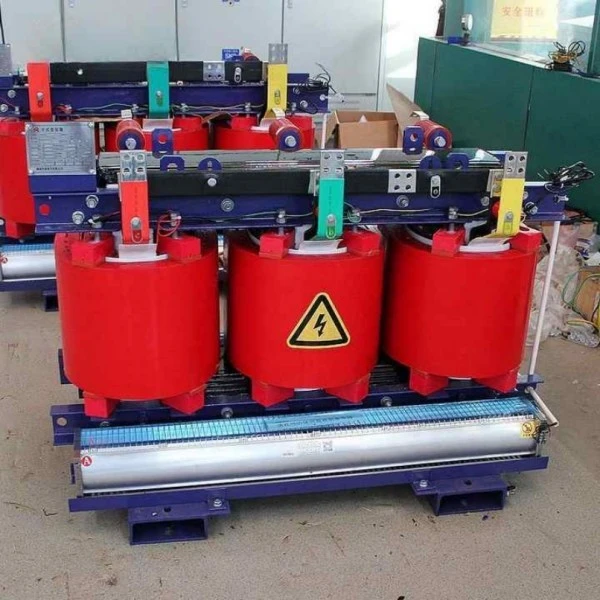

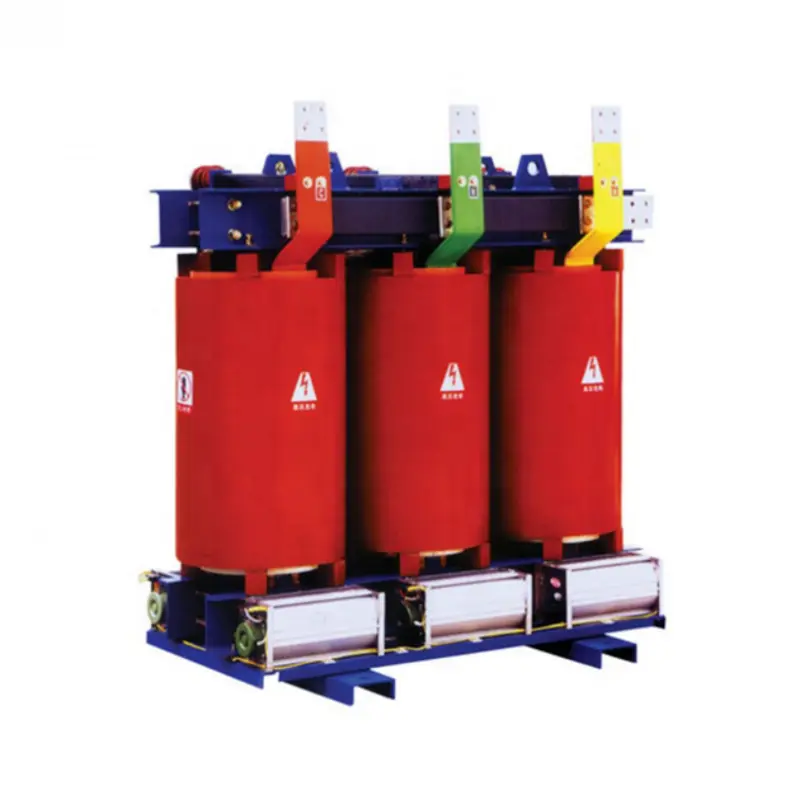

低損失エポキシ樹脂乾式トランス

Lugao Power Co., Ltd. は、最新の配電システムに比類のないエネルギー効率、火災安全性、および動作信頼性を提供するように設計された、当社の低損失エポキシ樹脂乾式変圧器を紹介します。二酸化炭素排出量を削減しながら無負荷損失と負荷損失を大幅に削減する低損失エポキシ樹脂乾式変圧器の購入を検討している場合、Lugao は信頼できるパートナーです。主な利点: IEC 規格より 30% 以下の損失、F1 クラスの耐火性、100% 部分放電のないエポキシ真空鋳造、および 20 年の絶縁寿命。商業ビル、データセンター、風力発電所、地下変電所に最適です。

お問い合わせを送信

製品説明

低損失エポキシ樹脂乾式トランス鹿高電力株式会社は、安全性、効率性、メンテナンスフリーの動作が重要な環境向けに設計された次世代の鋳造樹脂変圧器です。従来の油入変圧器と異なり、一次絶縁・封止材にエポキシ樹脂を使用した乾式タイプのため、油漏れ、火災爆発、環境汚染の心配がありません。

何ができるのでしょうか？

1. 最終使用機器向けに高電圧 (6kV ～ 35kV) を低電圧 (0.4kV ～ 1.14kV) に降圧します。

2. 病院、空港、地下鉄、高層ビルなどの火災に敏感な場所でも安全に使用できます。

3. 高湿度、ほこりの多い環境、または化学的に穏やかな腐食環境でも継続的に電力を供給します。

4. リアルタイムの損失と温度追跡のためのスマート監視システムと統合します。

すべての Lugao 低損失エポキシ樹脂乾式変圧器は完全な真空圧カプセル化プロセスを経て、ボイドゼロと優れた絶縁耐力を保証します。

製品パラメータ（仕様）

パラメータ	値の範囲
定格容量	50kVA～8000kVA
一次電圧	6kV、10kV、20kV、35kV
二次電圧	0.4kV、0.69kV、1.14kV
頻度	50Hz/60Hz
ベクトルグループ	Dyn11、Yyn0、Yd11 (カスタマイズ可能)
無負荷損失	IEC 60076-11 によると、標準より ≤ -30% 低い
負荷損失(120℃)	≤ -25% 標準より低い
短絡インピーダンス	4% – 8%
絶縁クラス	F (155°C) / H (180°C オプション)
温度上昇限界	100K (F)、125K (H)
部分放電レベル	≤ 5 pC @ 1.3x 定格電圧
騒音レベル	≤ 55 dB(A) @ 2500 kVA
高度	≤ 2000 m (ディレーティングによりさらに高く)
保護等級	IP00、IP20、IP23 (エンクロージャはオプション)

定格容量(kVA)	形状と取付寸法(mm)
定格容量(kVA)	L	W	H	C1	C2
50	1180	750	1000	660	660
100	1210	780	1050	660	660
160	1260	800	1050	660	660
200	1310	850	1100	660	660
250	1370	890	1270	660	660
315	1420	890	1330	660	660
400	1450	900	1380	660	820
500	1470	900	1480	660	820
630	1545	950	1595	820	820
800	1600	980	1650	820	820
1000	1620	1050	1760	820	820
1250	1760	1050	1800	820	820
1600	1800	1070	1850	820	820
2000	1850	1100	1650	820	820
2500	1900	1160	1700	820	820
3150	1980	1240	1850	820	820

製品の特徴と用途

主な機能（Q&A形式付き）

Q1: 「低損失」という謳い文句は、標準的な乾式変圧器と何が違うのですか?

A: 当社の低損失エポキシ樹脂乾式変圧器は、高透磁率の方向性珪素鋼 (Hib) と多段段重ね継手を使用しており、従来の CRGO 設計と比較してヒステリシスと渦電流損失を最大 30% 削減します。独立したサードパーティのテストでは、2000 kVA ユニットの無負荷損失が 28.6% 削減されることが確認されています。これは、24 時間 365 日稼働した場合、年間 4,500 ドル以上の電力節約に相当します。

Q2: エポキシ樹脂はどのように火災安全性を向上させますか?

A: エポキシ樹脂システムは自己消火性 (UL94 V-0) があり、炎にさらされた場合でも煙や無毒のガスの発生が非常に少ないです。油入ユニットとは異なり、低損失エポキシ樹脂乾式変圧器には可燃性液体が含まれていないため、変圧器に防火壁やスプリンクラーシステムがない屋内設置に適しています。

Q3: 高湿度や塩分の多い環境でも動作できますか?

A: はい。完全にカプセル化されたコイルは湿気の侵入を防ぎ、エポキシ表面は高い沿面抵抗 (CTI ≥ 600) を備えています。沿岸プラントまたは化学プラントの場合、オプションでコアとクランプの防食コーティング (C5-M グレード) を提供します。多くのお客様が当社の低損失エポキシ樹脂乾式変圧器を、平均湿度 90% 以上で 8 年間絶縁不良がゼロの港の近くに設置してきました。

Q4：部分放電保証とは何ですか？

A: すべてのユニットは 1.3 × 定格電圧でテストされ、<5 ピコクーロンで測定されます。これは IEC 60076-11 の制限である 10 pC をはるかに下回ります。これにより、欠陥のない鋳造プロセスが保証され、絶縁寿命が 30 年を超えて延長されます。

Q5: 従来の乾式変圧器より静かですか?

A: 顕著です。弾性バッファーと二重層振動減衰による最適化されたコアクランプにより、当社の低損失エポキシ樹脂乾式変圧器は、容量に応じて 48 ～ 55 dB(A) で動作し、病院、図書館、住宅の建物に最適です。

アプリケーション

商業および公共の建物: ショッピングモール、データセンター、空港、地下鉄。

再生可能エネルギー: 太陽光発電所、陸上風力タービンステップアップステーション。

産業: 繊維工場、プラスチック工場、鉱山 (地下セクション)。

インフラストラクチャ: 鉄道信号、トンネル換気、EV 充電ハブ。

特殊環境: 高高度ステーション、浮体式船舶 (結露防止ヒーター付き)。

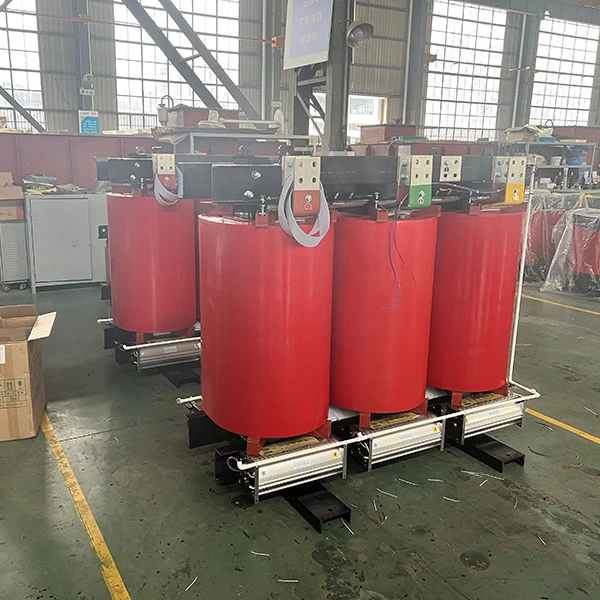

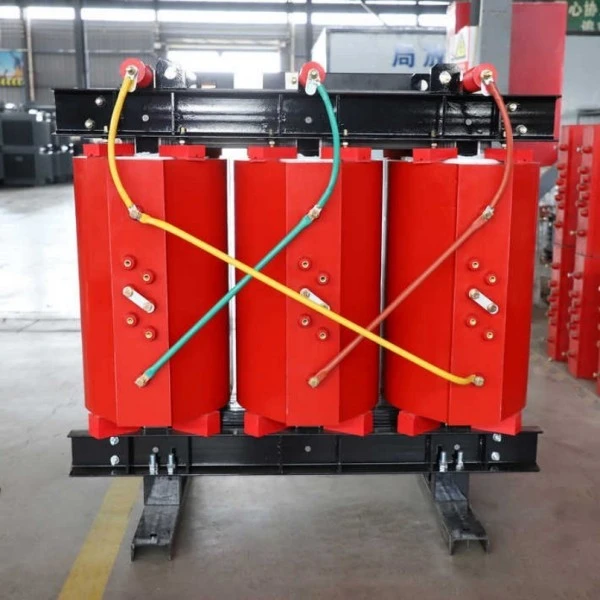

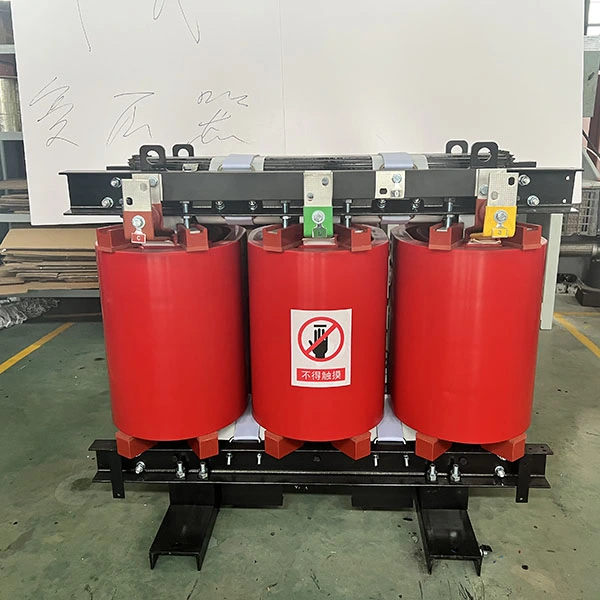

Low Loss Epoxy Resin Dry Type Transformer

制作内容

プロセスステップ	説明
コアカット	Hi-B鋼をレーザースクライブしたバリゼロ自動ライン
コイル巻線	均一な張力制御による精密CNC巻線
真空鋳造	2 段階真空 (≤50 Pa) + 加圧ゲル化サイクル
硬化	±2℃の均一性を備えたプログラム可能なオーブン
組み立て	非磁性クランプボルトによるコアとコイルの一体化
最終テスト	Full routine, type, and partial discharge tests

各低損失エポキシ樹脂乾式変圧器には、原材料のバッチ、巻線オペレータ、およびテスト記録までのトレーサビリティを備えた固有のシリアル番号が割り当てられています。中国浙江省にある当社の工場は ISO 9001:2025 認証を取得しており、無駄のない製造原則に従っています。

鹿高電力株式会社を選ぶ理由

側面	鹿皓のアドバンテージ	業界平均
損失レベル	IEC ≤30% 未満	IECのみに適合
PD level	≤5pc	≤15 ～ 20 pC
保証	12 か月 + オプションで 36 か月に延長	12ヶ月
配達	標準ユニットの場合は 25 ～ 35 日	45～60日
アフターセールス	ローカルリモートサポート + スペアパーツ在庫	メールのみの場合が多い
カスタマイズ	インピーダンス・電圧・高度を自由設計	追加料金
