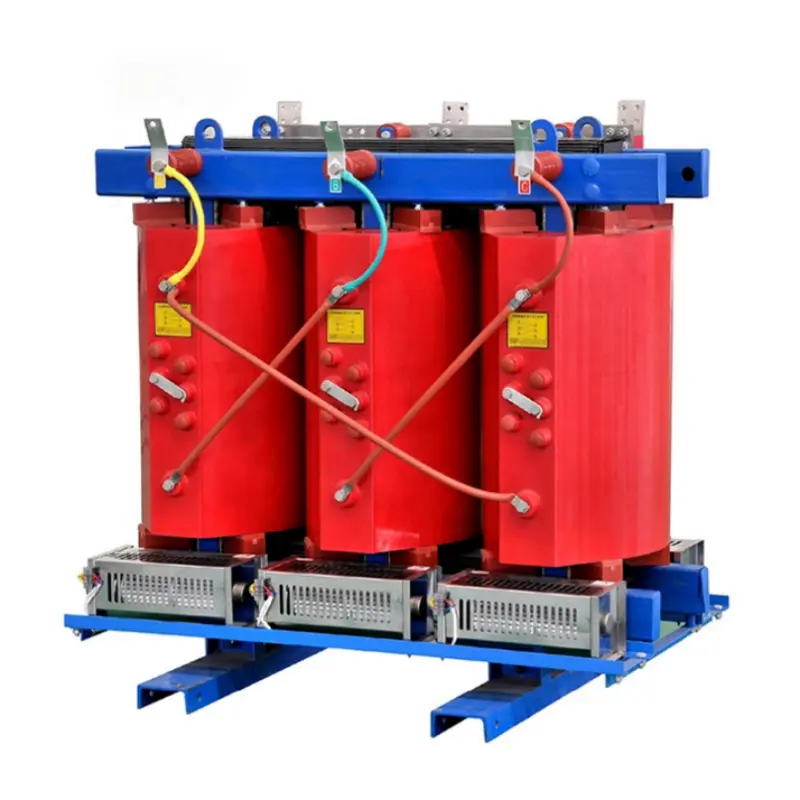

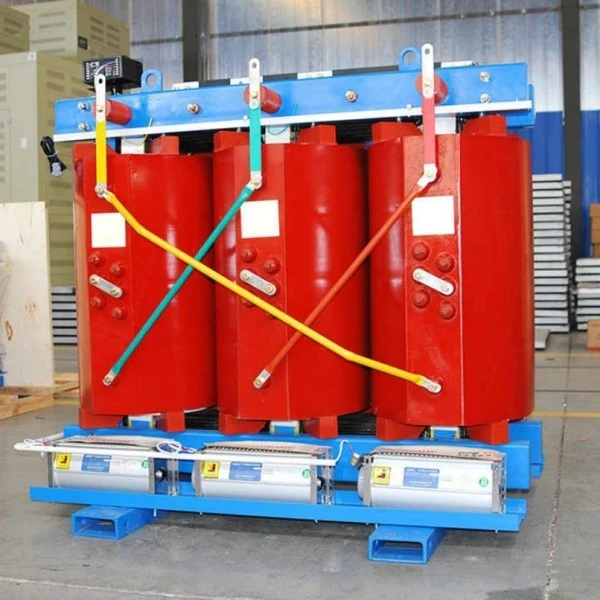

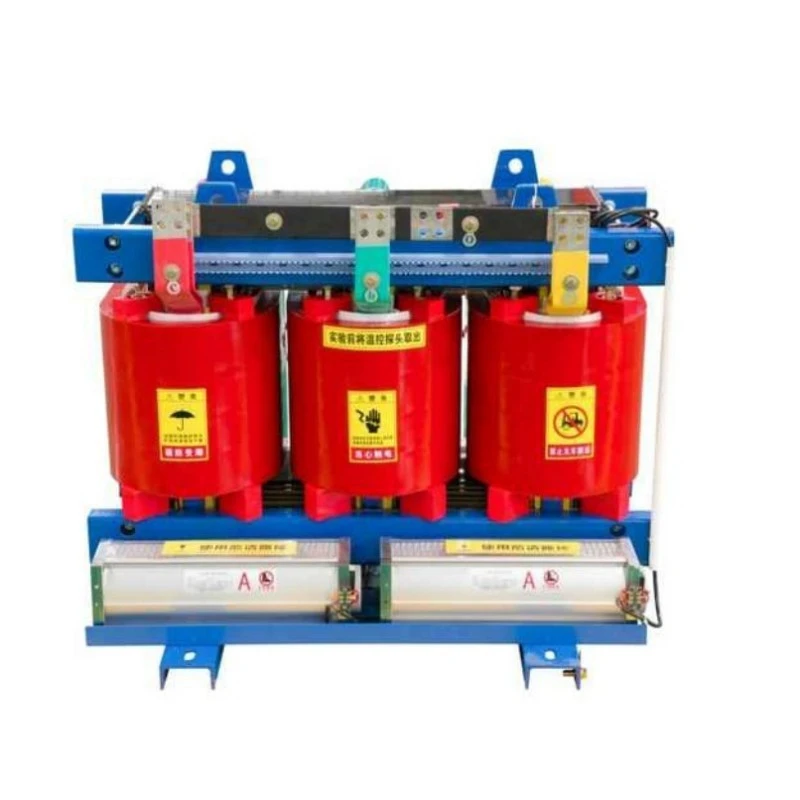

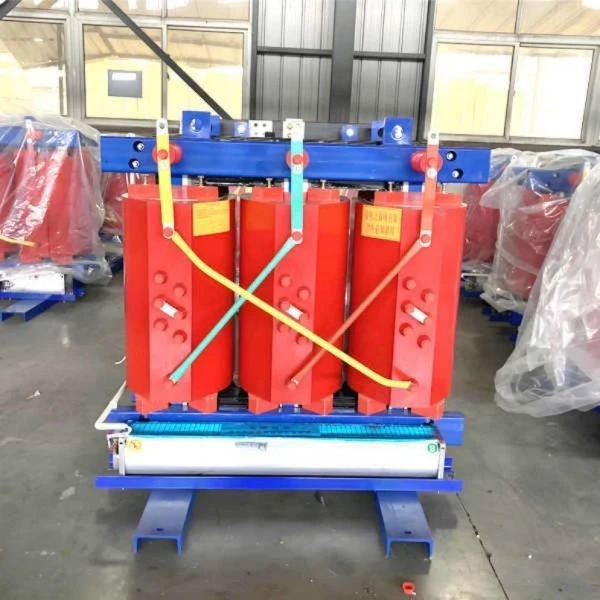

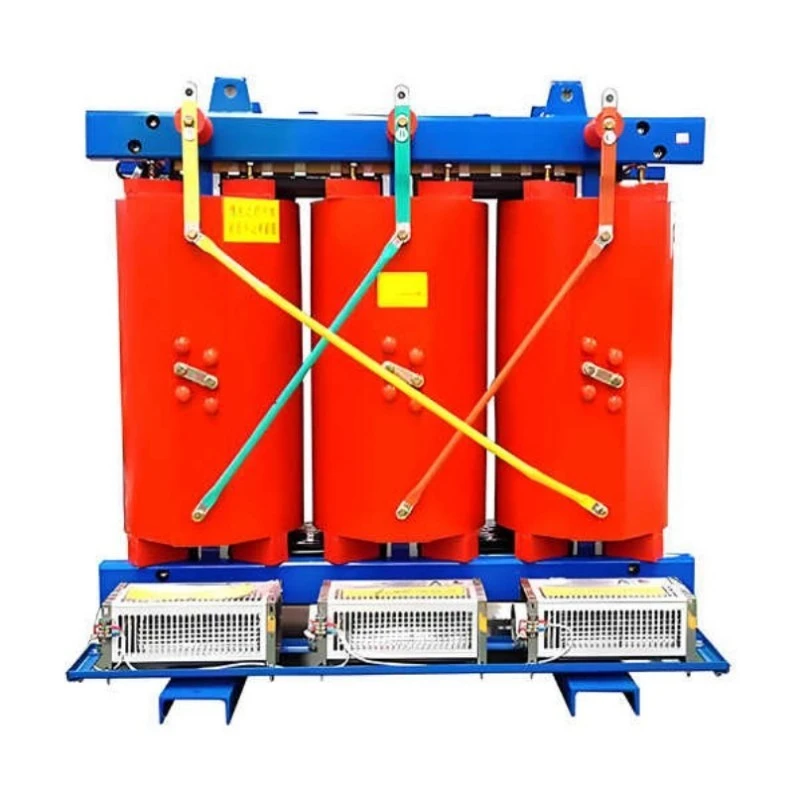

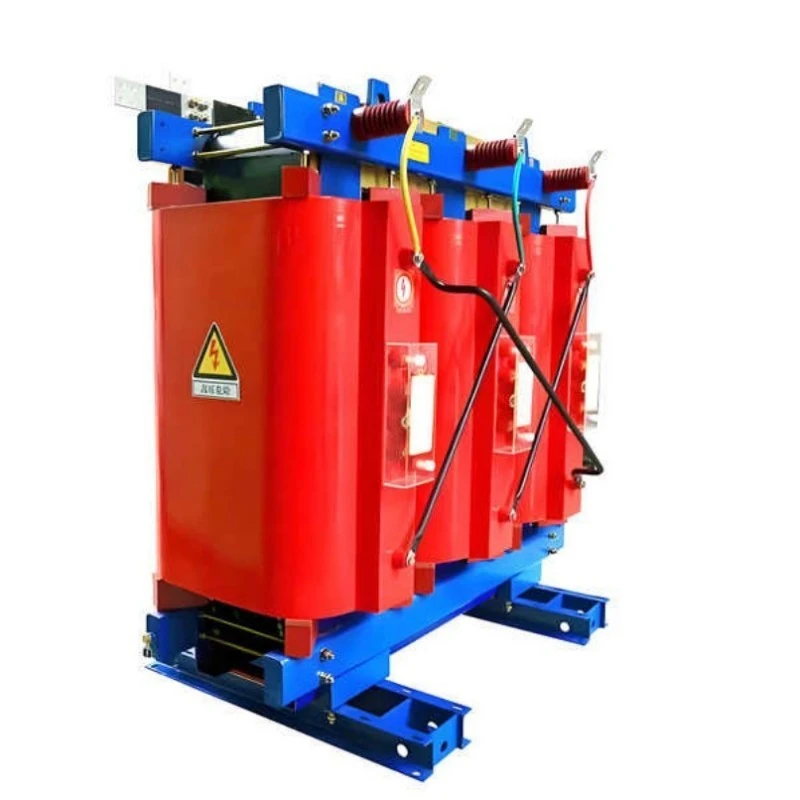

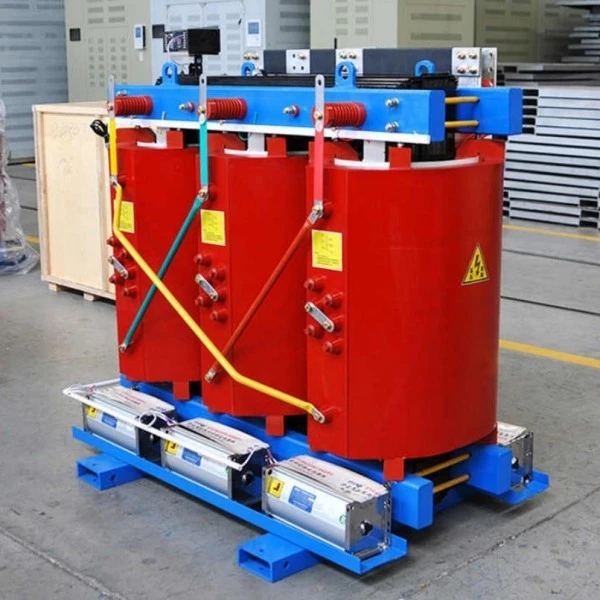

三相パッドマウント自動絶縁乾式変圧器

三相パッド取付自動絶縁乾式変圧器とは一体何ですか？柵で囲まれた筐体と流体封じ込めを必要とする従来の油入変圧器とは異なり、このユニットはコンクリートパッドに直接取り付けられた自己冷却型の静的デバイスです。これは、電圧調整 (ステップアップまたはステップダウン) のための自動変換と、入力と出力の間にガルバニックバリアを作成する絶縁という 2 つの重要な機能を提供します。

再生可能エネルギー、データセンター、産業オートメーションのコンテキストでは、このデバイスはノイズ フィルターとして機能します。汚れた電源をクリーンにし、必要に応じて中性点とアースの結合を排除し、コモンモードノイズを除去します。 「パッドマウント」設計は、地面レベルのパッドにしっかりと設置され、簡単にアクセスでき、セキュリティのためにロックできることを意味します。当社の三相パッド取り付け型自動絶縁乾式変圧器を選択すると、保管庫や油封じ込めピットの必要性がなくなり、設置時間が短縮される「プラグアンドプレイ」ソリューションを選択することになります。

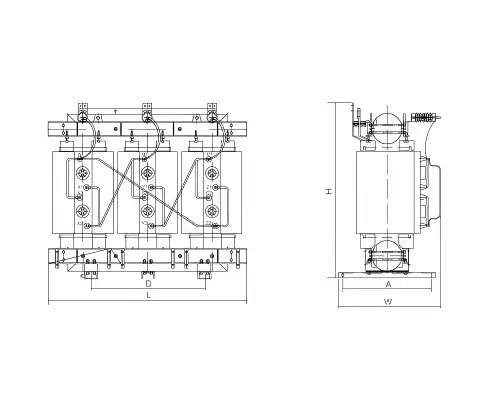

製品パラメータ（仕様）

製品の特長と用途

の三相パッドマウント自動絶縁乾式変圧器高強度構造と電気的性能により優れています。このユニットは、湿気や粉塵が懸念される屋外環境向けに特に最適化されています。

主な特徴:

1. 自動絶縁ハイブリッド: 敏感な電子機器の完全な絶縁を維持しながら、単巻変圧器部分の kVA サイズ要件を削減します。

2. 環境に優しい: 油流出のリスクがゼロのため、環境に敏感な地域 (貯水池や集合住宅の近く) に最適です。

3. 低騒音: 動作音レベルは 55dB 未満に抑えられ、騒音制限区域でも静かな動作を保証します。

4. 高い BIL 定格: 落雷によるインパルス サージに耐え、グリッドの回復力を確保します。

Q&A: プロジェクトにこの特定のデザインを選択した理由は何ですか?

Q: 私は電気工事業者です。建物内で標準の乾式タイプではなく、パッド取り付けユニットを指定する必要があるのはなぜですか?

A: 安全性とスペース。標準的な乾式タイプは屋内で使用されることが多いです。当社の三相パッド取り付け型自動絶縁乾式変圧器は、屋外スラブ取り付け用に特別に設計された NEMA 3R 耐候性エンクロージャを備えています。これにより、変圧器を屋外に移動できるため、施設内の貴重なスペースが解放され、専用の耐火変圧器室が不要になります。さらに、「自動絶縁」機能により、電圧調整と電源調整のために 2 つの別々のユニットを必要としません。

Q: このトランスは高調波歪みを防止しますか?

A: はい。ここでは、当社の三相パッド実装自動絶縁乾式変圧器の「絶縁」の側面が重要です。 （標準の単巻変圧器とは異なり）一次巻線と二次巻線を物理的に分離することで、ゼロ相電流（三重高調波）用の高インピーダンス経路を作成します。これにより、負荷側の非線形負荷 (VFD や充電器など) によって生成される高調波が効果的にトラップされ、高調波が反射して公共電源に歪みを与えることが防止されます。

Q: このユニットにバックフィードを行うことはできますか?

A: 技術的には可能ですが、当社に相談せずに標準ユニットをバックフィードすることはお勧めしません。アプリケーションで逆給電が必要な場合（発電機の昇圧など）、Lugao Power はコアの飽和を防ぐために、逆給電動作専用にタップ構成と磁束密度をカスタマイズできます。

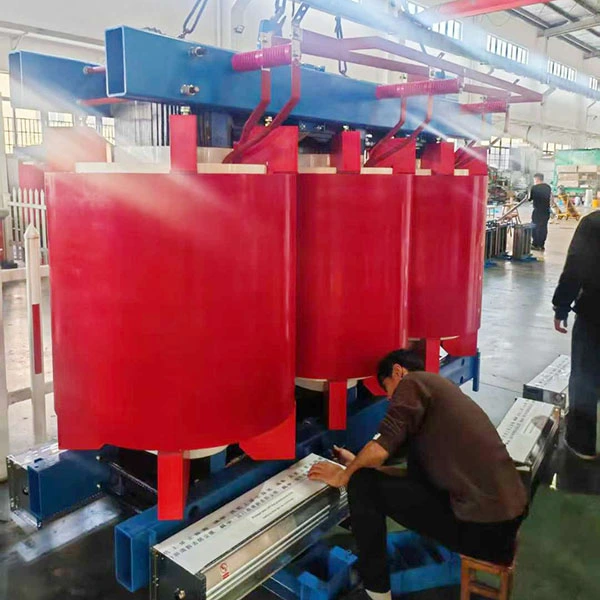

生産詳細と品質保証

生産の透明性

Lugao Power のすべての三相パッド実装自動絶縁乾式変圧器は、10 段階の厳格な品質管理プロセスを経ています。当社では真空圧力含浸（VPI）技術を利用しています。このプロセスにより、クラス H 樹脂が銅巻線のあらゆる微細な隙間に確実に浸透し、腐食、湿気、部分放電に強いボイドのないソリッド コアが得られます。

1. コア: ヒステリシス損失を低減するステップラップジョイントを備えた方向性ケイ素鋼 (MOH)。

2. 巻線: 高級無酸素銅 (100%)、アルミニウムの代替品ではありません。

3. テスト: 100% 日常テスト (巻線抵抗、巻数比、無負荷損失、ハイポット) および立会い型テストが利用可能です。

認証

すべてのユニットは以下に準拠しています。

● ISO 9001:2015 (品質管理)

●IEC 60076-11（乾式変圧器）

● ANSI/IEEE C57.12.01 (一般要件)

アプリケーションとケーススタディ

1. 三相パッドマウント自動絶縁乾式変圧器の堅牢な設計により、現代のインフラストラクチャのバックボーンとなります。

2. 再生可能エネルギー (太陽光/風力): インバーター電圧を昇圧し (例: 380V から 34.5kV)、系統連系システムを絶縁するために使用されます。ケーススタディでは、グリッド過渡現象の優れた分離により、迷惑なトリップが 15% 減少することが示されています。

3. EV 充電ステーション: パッドマウント設計により、駐車場の端に便利に設置でき、480V デルタ商用電源をレベル 2 およびレベル 3 充電器用の 208Y/120V に変換します。

4. データセンター: IT ラックにクリーンな絶縁電源を供給し、データを破損するグランド ループやコモンモード ノイズを排除します。

5. 産業オートメーション: 過酷な屋外の鉱山または化学プラント環境で VFD および PLC に電力を供給します。

ルガオパワーを選ぶ理由?

私たちの利点:

1. リードタイム: 標準サイズは 4 週間で出荷されます (業界平均より 50% 早くなります)。

2. 耐震認定: ユニットは地震に耐えるように固定されています (IBC 2018 準拠)。

3. 直接サポート: チャットボットではなく、当社のエンジニアと話します。

よくある質問：

Q：乾式ユニットの寿命はどれくらいですか？

A: 当社の VPI 樹脂システムとクラス H 絶縁により、期待寿命は 30 年以上です。動作温度が低いため (当社の効率的なコア設計のおかげで)、標準の乾式タイプと比較して絶縁寿命が大幅に延長されます。

Q: キャビネット内の結露はどのように対処すればよいですか?

A: 当社の NEMA 3R エンクロージャは、防滴シールドとルーバーを備えて設計されています。ただし、湿気の多い沿岸地域の場合は、オプションで湿度調整機能付きの低ワットスペースヒーターを提供しています。これにより、内部の空気の循環が維持され、勤務時間外のコイルの「汗」が防止されます。

Q: 三相パッド実装自動絶縁乾式変圧器に保証はありますか?

A: はい。鹿高電力株式会社は、試運転日から 12 か月 (または出荷から 18 か月のいずれか早い方) の標準保証を提供します。これは、材料および製造上のすべての製造上の欠陥をカバーします。

アフターサポート

私たちは単なる取引ではなく、関係を信じています。当社のサービスパッケージには以下が含まれます：

12 か月の標準保証: サービス契約により 5 年間に延長可能。

スペアパーツ: 温度センサー、ファン (強制冷却オプション用)、およびガスケットは世界中で在庫されています。

リモート診断: スマート センサーを備えたユニットの場合、当社のチームは障害が発生する前に予測できます。
