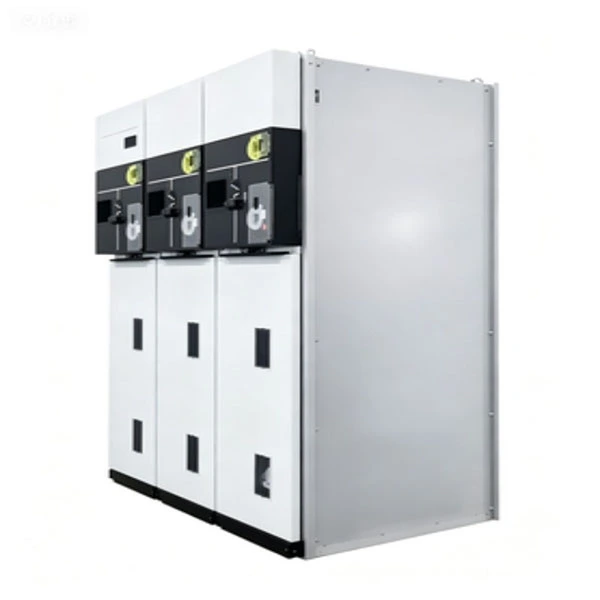

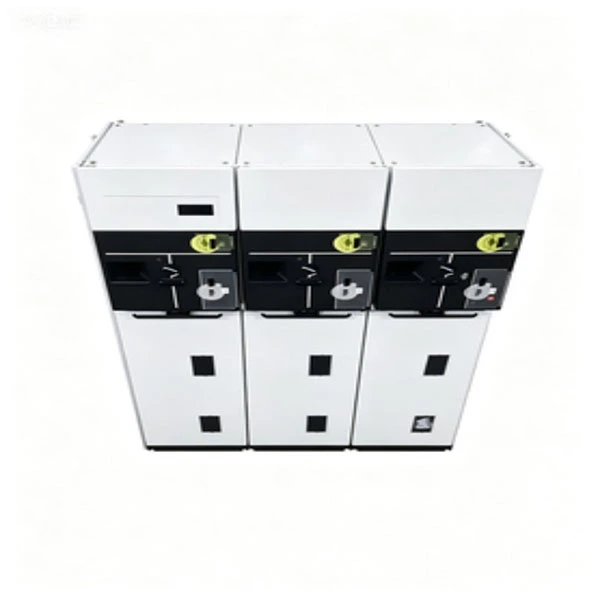

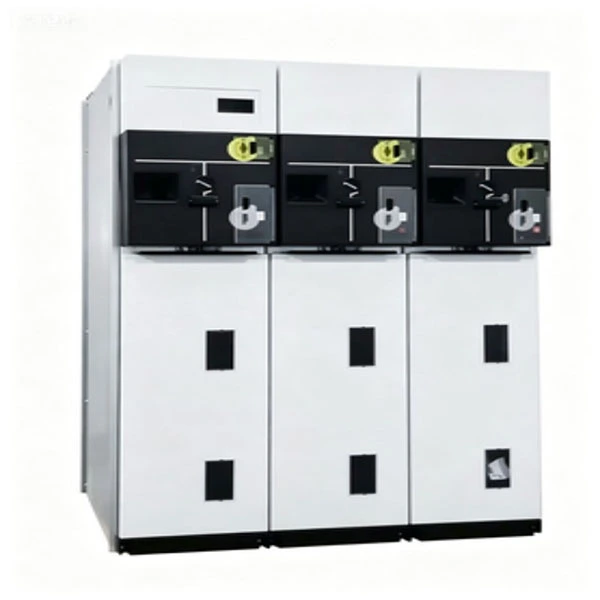

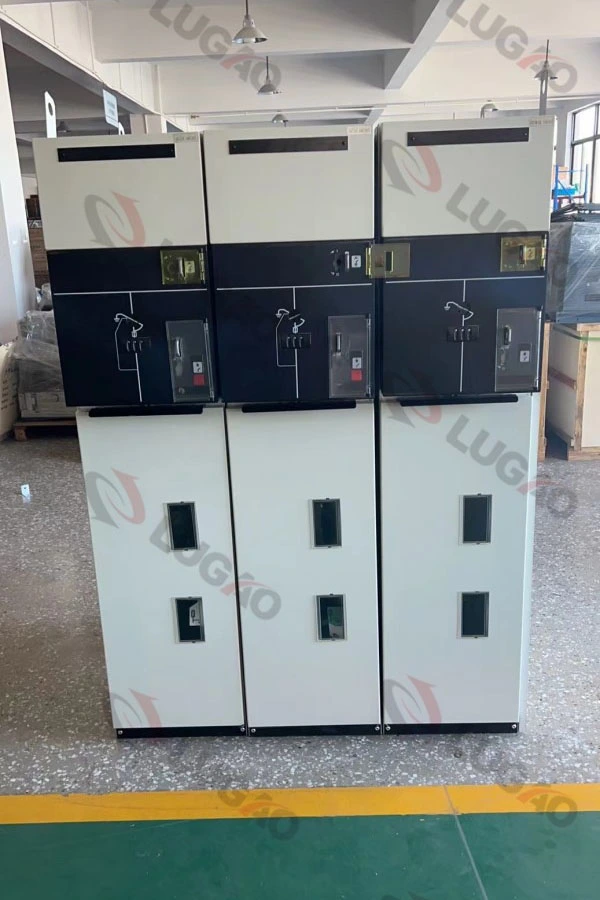

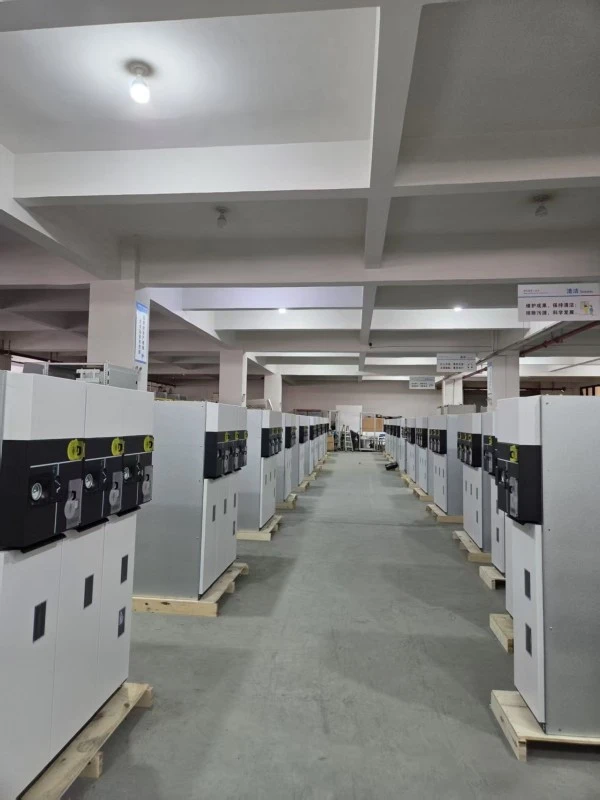

コンパクトな密閉型完全絶縁型 RMU

コンパクトな密閉型完全絶縁型 RMU (リング本体) は工場で組み立てられ、型式試験済みの金属密閉開閉装置です。ロード ブレーク スイッチ、真空サーキット ブレーカー、ヒューズ、接地スイッチを 1 つの完全密閉および完全絶縁ステンレス スチール タンクに統合します。

それは何をするのですか？

二次配電ネットワーク (6kV ～ 24kV) の電力ループを接続および分離します。

信頼性の高い電力網に障害分離とループ切り替えを提供します

従来の空気断熱 RMU とは異なり、このコンパクトな密閉型完全断熱 RMU は、一次断熱媒体として SF6 または環境に優しい断熱ガスを使用しており、湿気の侵入、粉塵の蓄積、動物の侵入を排除し、海岸、砂漠、高地、および汚染のひどい地域に最適です。

製品説明

当社のコンパクト密閉型完全絶縁型 RMU は、都市配電、工業団地、風力・太陽光発電所、空港やデータセンターなどのインフラプロジェクト向けに開発された次世代リングメインユニットです。定格電圧範囲は 12kV ～ 24kV、定格電流は主母線で 630A、ヒューズ保護回路で 125A です。

主要な技術的特徴:

1. 完全密閉型ステンレスタンク（保護等級IP67）

2. SF6 ガス絶縁（または代替環境に優しいガス）

3. 内部アーク分類 IAC AFLR 20kA/1s

4. 機械的寿命: ロード ブレーク スイッチの操作は最大 5,000 回

5. ストレインリリーフを備えた一体型ケーブル接続コンパートメント

6. オプションのリモコンとSCADAの統合

7. コンパクトな密閉型完全絶縁型 RMU は、内部洗浄や結露防止加熱が不要で、開放型開閉装置に比べてメンテナンスコストを大幅に削減します。

製品パラメータ（仕様）

製品の特徴と用途

主な特長

1. 完全密閉、完全断熱 --- 湿気、塩霧、粉塵、小動物の影響を受けません。

2. コンパクトな構造 --- ユニットあたりの幅は通常 350 ～ 450 mm で、床面積を最大 50% 節約します。

3. 耐アーク設計 --- IAC AFLR 20kA/1s に準拠し、オペレーターの安全を確保します。

4. 20年以上メンテナンスフリー---通常の状態では洗浄、乾燥、ガス充填が不要です。

5. 可視ブレーク --- ロード ブレーク スイッチの位置を確認するためのオプションの観察ウィンドウ。

6. 高い機械的信頼性 --- 密閉ベアリングを備えたステンレス鋼メカニズム。

7. スマートレディ --- PT、CT、電動操作機構を搭載し自動化が可能。

アプリケーションシナリオ

● 都市配電ネットワーク --- 集合住宅、商業ビル、病院、データセンター。

● 再生可能エネルギー プロジェクト ---風力タービン ステップアップ ステーション、太陽光発電所の回収ライン。

●インフラ建設・・・空港、地下鉄、トンネル、港湾。

●仮設・非常用電源---移動変電所、工事現場。

●工業地帯---高い信頼性と低メンテナンスが要求される工場。

Q&A

Q1: コンパクトな密閉型完全断熱型 RMU は、高湿度の沿岸環境でどのように機能しますか?

A: 素晴らしいですね。完全断熱 RMU は、IP67 保護を備えた完全密閉ステンレス鋼タンクを使用しているため、湿気が断熱コンパートメントに侵入することはありません。結露防止ヒーターは必要ありません。これは、高湿度地域では内部フラッシュオーバーが発生しやすい開放型開閉装置に比べて大きな利点です。

Q2：ガス漏れ率はどれくらいですか？寿命の間は補充する必要がありますか?

A: 当社の製造プロセスには、漏れ率が年間 0.1% 未満であることを保証するヘリウム漏れテストが含まれています。通常の運転では、30 年間はガスの補充は必要ありません。早期警報のためのオプション機能として、低圧アラームが含まれています。

Q3: コンパクト密閉型完全絶縁型 RMU は耐火性がありますか?

A: はい。タンクは厚さ 2 mm のステンレス鋼で作られており、内部アーク テストにより、まれに内部故障が発生した場合でも、高温ガスが前面や側面に噴出することなくアークが抑制されることが確認されています。火災に敏感な用途 (病院、データセンターなど) には、オプションのパッシブ防火コーティングも提供しています。

Q4: この RMU を既存の SCADA システムと統合できますか?

A: もちろんです。 Compact RMU は、電動操作機構、補助接点、通信モジュール (RS485、Modbus、IEC 61850 オプション) をサポートしています。リアルタイムの位置、故障、圧力ステータスを遠隔監視できます。

Q5: あなたの違いは何ですか？RMU従来の空気断熱キャビネットはどうでしょうか？

A: 従来の空気断熱キャビネットでは、定期的な清掃、広い空間距離、および結露防止用の加熱が必要です。当社のコンパクトな密閉型完全絶縁型 RMU は、設置面積の縮小、信頼性の向上、10 ～ 20 年間にわたる総所有コストの削減など、これらの要件をすべて解消します。

Q6: 12 か月の保証はありますか?

A: はい、出荷日から標準 12 か月保証を提供していますが、有料サービス契約に基づいて 24 か月または 36 か月に延長するオプションもあります。保証期間内に製造上の欠陥があった場合は、無償で修理または交換させていただきます。

制作内容

タンクとシールのプロセス

コンパクト密閉型完全断熱 RMU のタンクは、厚さ 2mm の AISI 304 ステンレス鋼で製造され、レーザー溶接され、ヘリウムリークテストが行​​われています。シールには水素化ニトリルゴム (HNBR) 製のデュアル O リングが使用されており、劣化やひび割れを起こすことなく 30 年以上弾力性を維持します。すべてのブッシングはエポキシ鋳造されており、部分放電を排除するためにシールドが埋め込まれています。

絶縁とアーク遮断

ロード ブレーク スイッチは、相対圧力 0.04 ～ 0.05 MPa の SF6 ガス中で動作します。パッファータイプの消弧設計により、最大 630A の負荷電流を確実に遮断し、ケーブル充電電流をオン/オフします。オプションの真空サーキットブレーカーモジュールは、変圧器保護用に利用でき、限流ヒューズと統合されて「コンボ」ユニットを形成します。

作動機構

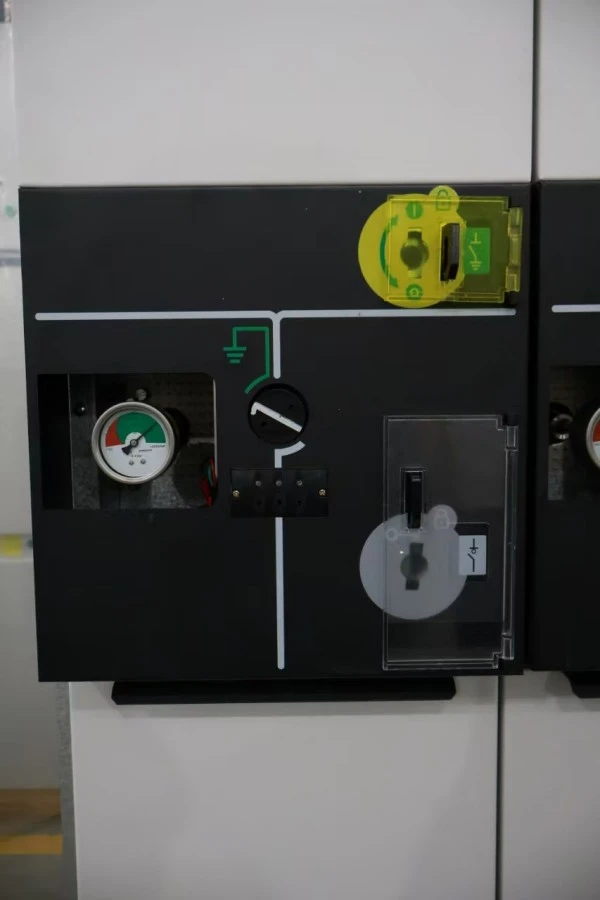

3 ポジション スイッチ (閉/開/アース) は、明確な位置インジケーターを備えたバネ補助の機械機構によって駆動されます。すべての可動部品はタンク内に密閉されているため、酸化や粉塵の蓄積がありません。フロントパネルには機械的インターロックが含まれており、以下のことを防止します。

1. ロードスイッチが閉じているときにアーススイッチを閉じる

2. アーススイッチが開いているときにケーブル収納カバーを開ける

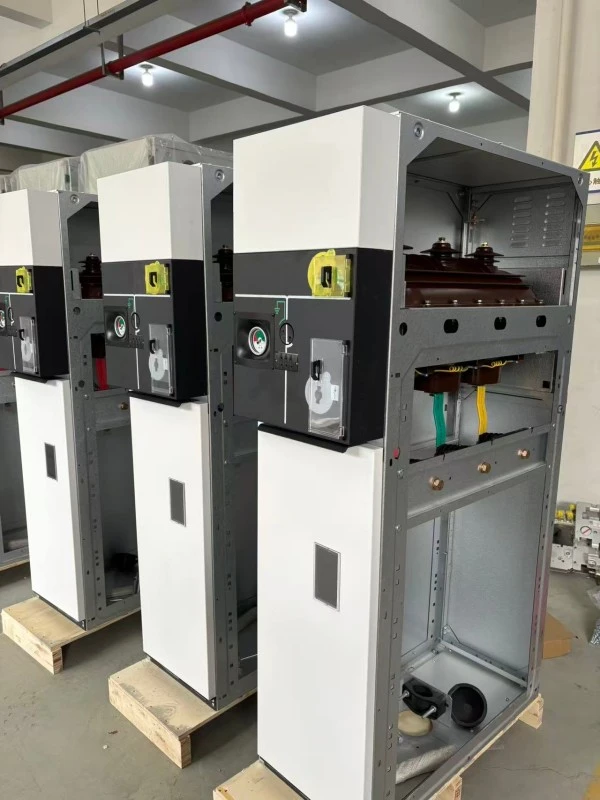

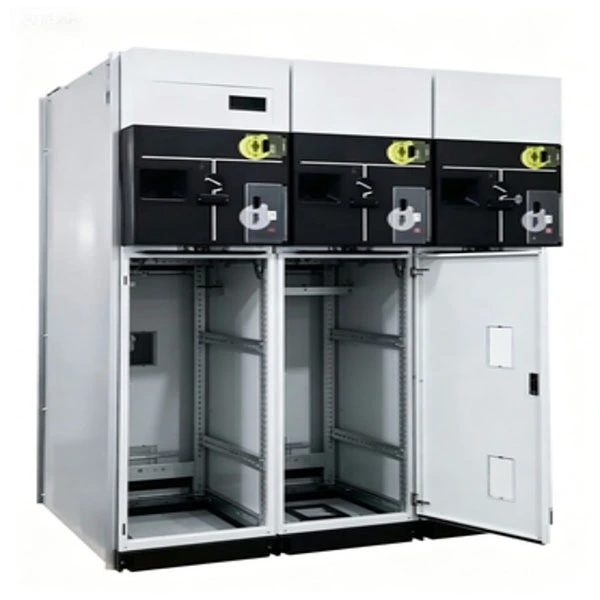

ケーブル接続とアース

ケーブル コンパートメントは、ストレス コーン サポートを備えたシングル ケーブルまたはパラレル ケーブル用に設計されています。標準のケーブル ボックスは、熱収縮または常温収縮の終端を受け入れます。統合された銅製アースバーがすべてのユニットを貫いており、安全性を確保するために二重接地点が備えられています。

品質とテストの保証

すべてのコンパクトな密閉型完全絶縁型 RMU は、出荷前に定期テストを受けます。

●主回路抵抗測定

●電源周波数耐電圧試験（12kVの場合は42kV/1min、24kVの場合は65kV/1min）

●雷インパルス試験（12kVの場合は75kVピーク、24kVの場合は125kVピーク）

●ガス漏れ検査（ヘリウム質量分析）

●機械的動作試験（200サイクル）

●部分放電測定（<5pC）

● 内部アーク検証 (タイプテスト、サードパーティラボによって実施)

●全製品がIEC 62271-200、GB 3906、GB/T 11022、GB/T 3804に準拠しています。

梱包と配送

梱包: 耐衝撃フォームと防湿層を備えた木製の輸出用木箱。各ユニットは、乾燥剤袋とともに真空密封されたプラスチックで個別に包装されています。

付属品：操作ハンドル、アースキット、予備Oリング、ケーブルラグ、取付説明書。

配達: FOB 上海または寧波。標準配送は注文確認後 25 ～ 35 日です。緊急のプロジェクトには航空輸送が可能です。
