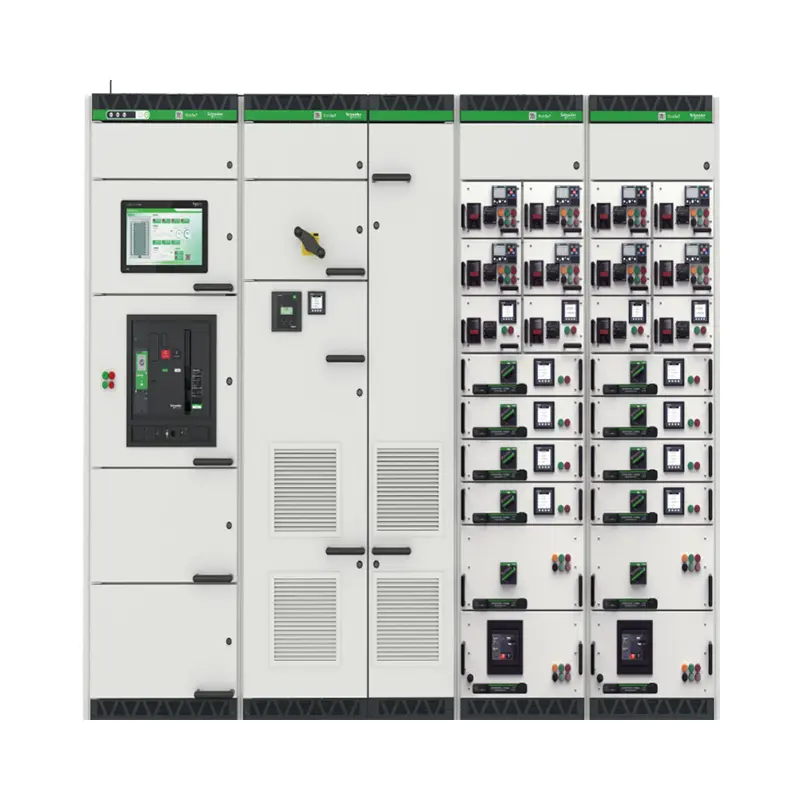

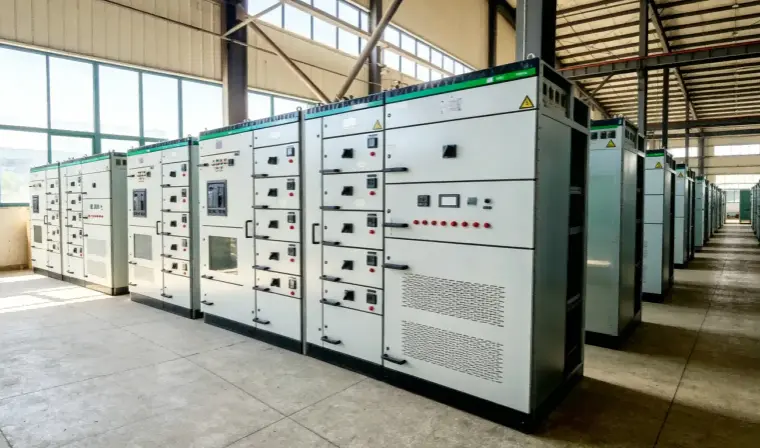

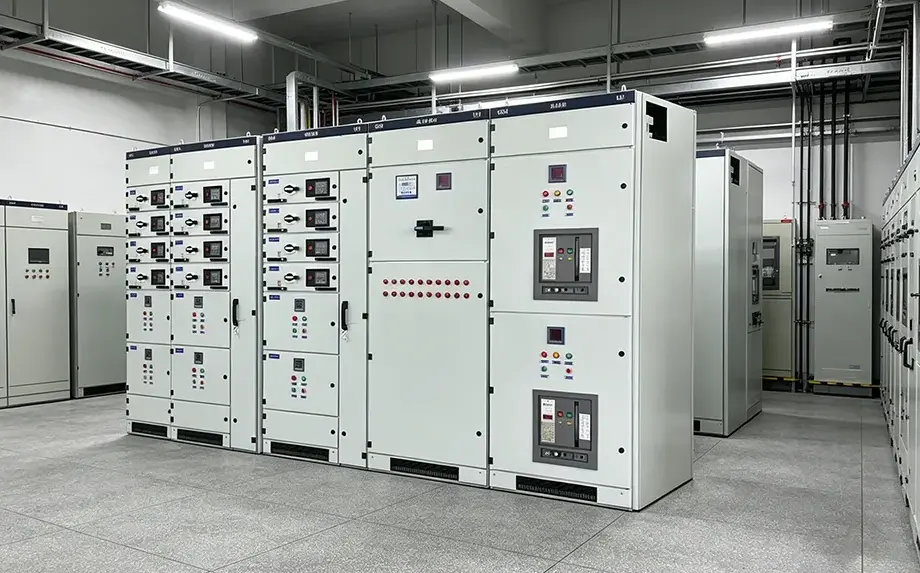

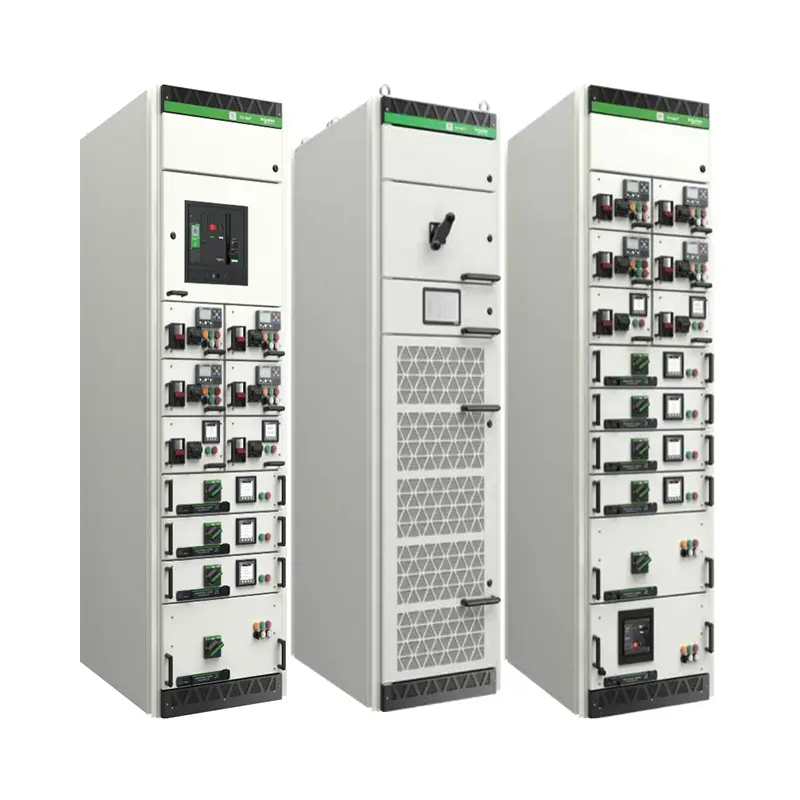

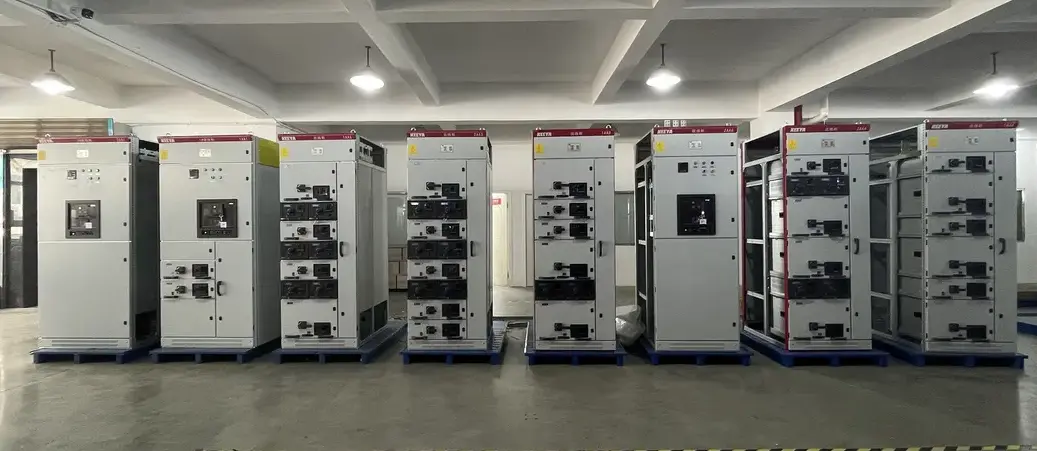

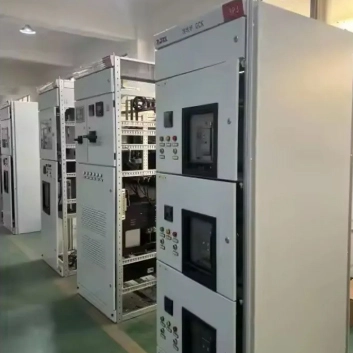

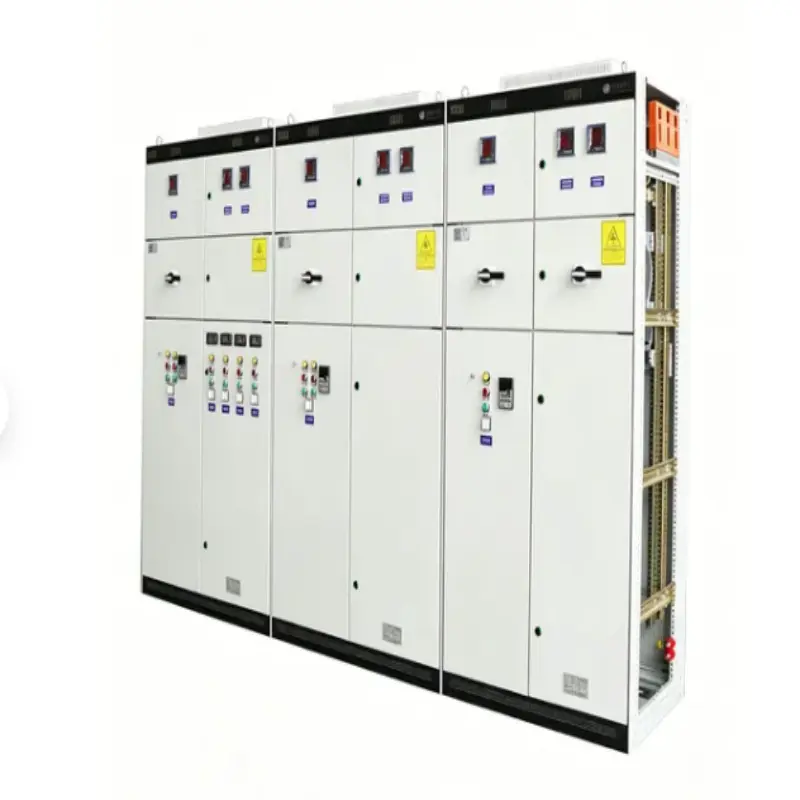

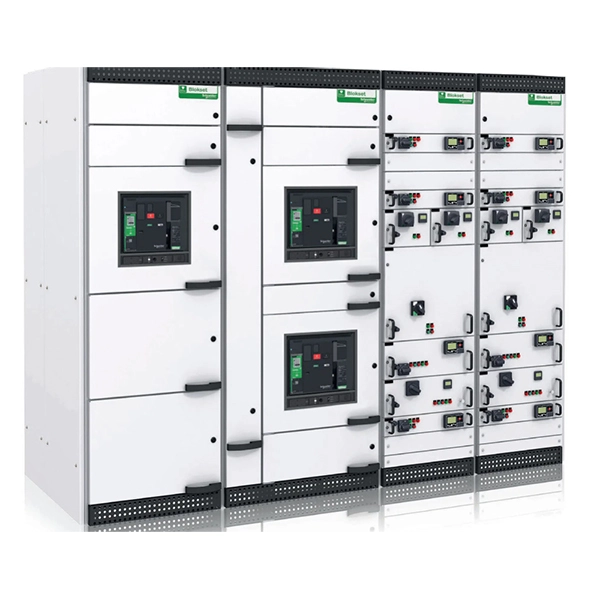

インテリジェント配電ドロワー型盤開閉装置

鹿高電力株式会社 のインテリジェント配電ドロワー タイプ パネル スイッチギヤは、インテリジェントな保護、計測、および通信を組み合わせた高性能の低電圧アセンブリです。従来の固定パネルとは異なり、この引き出しタイプのバージョンでは、システム全体をシャットダウンすることなく、各回路ユニットを挿入または引き抜くことができます。各引き出しには、専用の回路ブレーカー、コントローラー、センサーが収納されています。 「インテリジェント」機能は、内蔵の電力品質アナライザー、Modbus TCP/IP または Profibus 通信、および自動障害アラートによって実現されます。の開閉装置AC 690V、50/60Hz システム、最大 6300A の定格電流に適しています。 IEC 61439-1/2 および GB/T 7251 規格に準拠しています。

製品の特長と用途（Q&A形式付き）

このセクションでは、購入者の一般的な懸念事項に対処し、インテリジェント配電ドロワー タイプのパネル スイッチギヤのエンジニアリング上の利点を強調します。

Q1: 引出し機構によりメンテナンス性が向上しますか?

A: このユニットには、機械的インターロックを備えた 3 つの位置のドロワー (接続/テスト/切断) が備えられています。隣接する回路をオフにすることなく、障害のあるドロワーを 60 秒以内に交換できます。これは、重要な施設向けのインテリジェント配電ドロワー タイプ パネル スイッチギヤの主な利点です。

Q2: どのような「インテリジェント」機能が搭載されていますか?

A: リアルタイムの電圧、電流、力率、および高調波の監視。過負荷、短絡、温度上昇時の自動アラーム。データ ログは RS485 またはイーサネット経由でエクスポートできます。中央の SCADA システムからのリモートトリップ/クローズ制御。

Q3: 引き出し機構は何度も挿入しても信頼性がありますか?

A: はい。各ドロワーは、性能低下なしで 5,000 回の機械的操作と 1,000 回の電気的操作についてテストされています。接点は銀メッキされており、バネによる圧力がかけられています。

Q4: この製品はどこに設置できますか?

アプリケーションリスト:

1. データセンター: 冗長電源パスと最小限の MTTR (平均修復時間) 用。

2. 病院: 重要な生命維持回路には無停電電源が必要です。

3. 産業プラント: コンベア、ポンプ、コンプレッサー用のモーター コントロール センター (MCC)。

4. 商業施設: モールの照明と空調設備。

5. 再生可能エネルギー: スマートグリッドフィードバックと太陽光/風力の統合。

製品パラメータ（仕様）

生産詳細（品質と製造）

1. エンクロージャ: 2.0 mm 冷間圧延鋼板、電気亜鉛メッキおよび粉体塗装 (RAL 7035)。耐食性 > 500 時間の塩水噴霧テスト。

2. 引き出し機構: セルフロックハンドル付きの高精度ガイドレール。引き出しコンパートメント内のフィンガーセーフ保護は IP20 です。

3. バスバー システム: 長方形の銅バスバー (IACS 導電率 98%)、熱収縮スリーブで完全に絶縁されています。

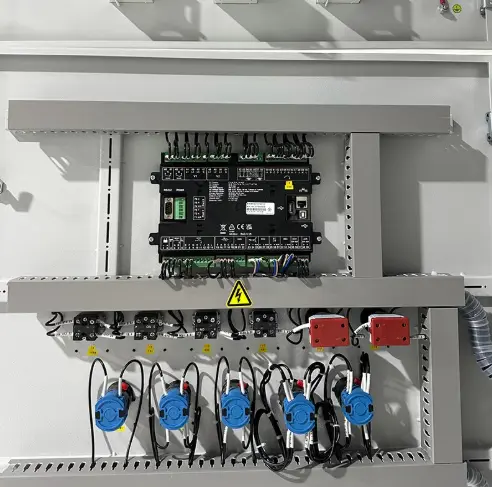

4. 配線: UL1015 または 60245 IEC 認定ケーブル、2 つの番号とカラーコードのラベルが付いています。

5. Testing: Every assembled unit undergoes:

●耐電圧（AC3000V 1分間）

●一次・二次噴射試験

●引き出しの機械的動作テスト

●最大定格電流での温度上昇試験

梱包と配送

1. 包装:

各引き出しは帯電防止PEフィルムで個別に包まれています。メインパネルはエッジプロテクターで保護され、燻蒸処理された木製パレットに固定されています。すべての筐体は気泡緩衝材と PP 織布で覆われています。 IP54 定格の室外ユニットには、追加の防水ラミネート カバーが付いています。

2.出荷マーク:

● ugao Power ロゴ、注文番号、重量、寸法、および「壊れやすい電子部品」ラベル。

3. 配送:

●製造リードタイム：図面承認後25～35営業日。

●港：上海/寧波。

●配送：船便（FCLまたはLCL）、緊急の予備引き出しの場合は航空便。

よくある質問

Q1: パネル全体を購入せずに、単一の引き出しをスペアパーツとして購入できますか?

A: はい。 Lugao Power Co., Ltd. は、個別のインテリジェントドロワーを販売しています。オリジナルの図面、引き出しラベル、回路構成、コンポーネントモデルに従って、適合する予備引き出しを製造できます。最終的な互換性は技術検討段階で確認する必要があります。

Q2: インテリジェント配電ドロワー タイプ パネル スイッチギヤは、障害後のリモート リセットをサポートしていますか?

A: はい、通信モジュール経由で可能です。オペレーターは、リモートで切断、障害の診断、再接続を行うことができます (地域の安全規定で許可されている場合)。ただし、短絡トリップの場合は依然として手動検査が推奨されます。

Q3: 製品のパネルあたりの引き出しの最大数はいくつですか?

A: 160Aドロワーの場合、高さ2200mmのパネルに最大24台まで設置可能です。 630A ドロワーの場合、最大 12 ユニット。レイアウトは Form 4b の分離に従っており、各引き出しが独自の金属コンパートメント内で完全に分離されていることを意味します。

Q4: 設置および試運転サービスは提供していますか?

A: リモートビデオコミッショニングを標準で提供しています。オプション: Lugao エンジニアによるオンサイト試運転 (出張費 + 日当料金、1 年間の保証延長が含まれます)*。

Q5: 三菱やLSなどのサードパーティ製ブレーカーを統合できますか?

A: もちろんです。ドロワー シャーシは、ABB Tmax/Sace、Schneider NSX/MTZ、Siemens 3VA/3WL、CHINT など、ほとんどの主要ブランドに対応できるように設計されています。ご購入時にブレーカーの型式をご指定ください。

アフターサービスと保証

保証期間：出荷日より12ヶ月（1年間）となります。

この期間中、鹿高電力株式会社引き出し機構、インテリジェントコントローラー、通信モジュールなどの製造上の欠陥をカバーします。消耗品（ライト、ヒューズ）は除きます。
