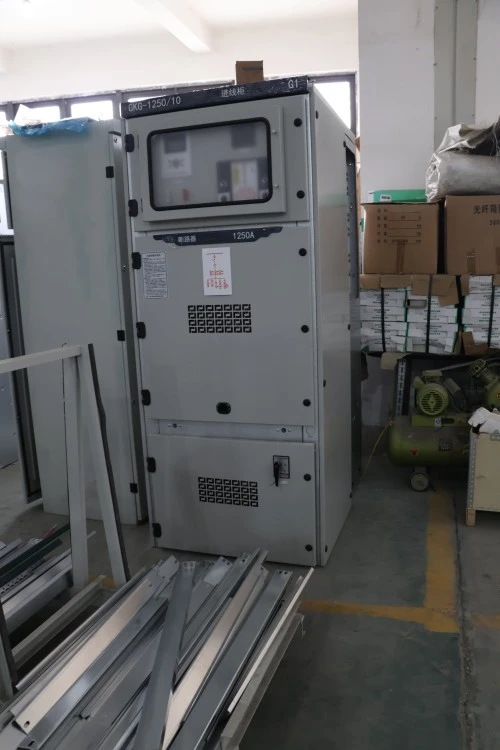

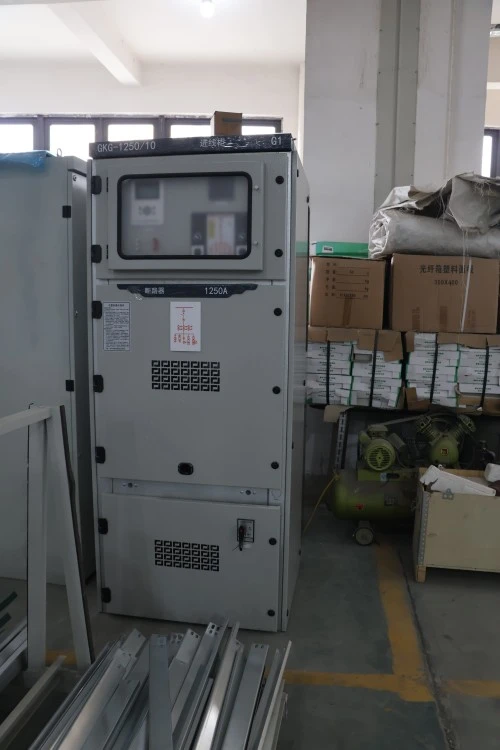

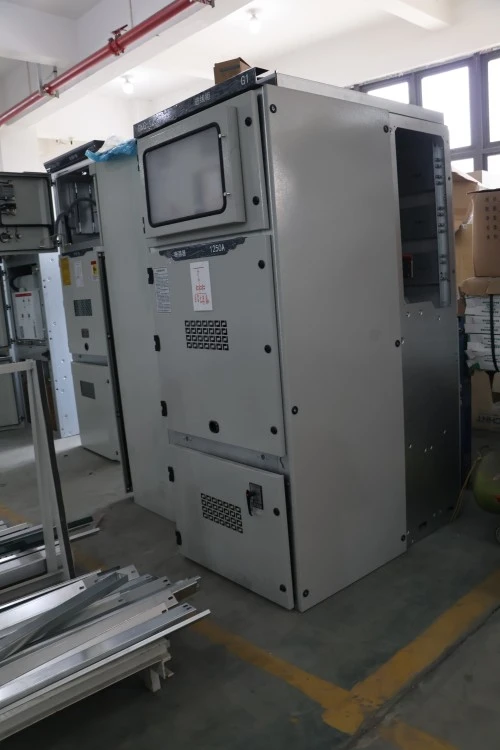

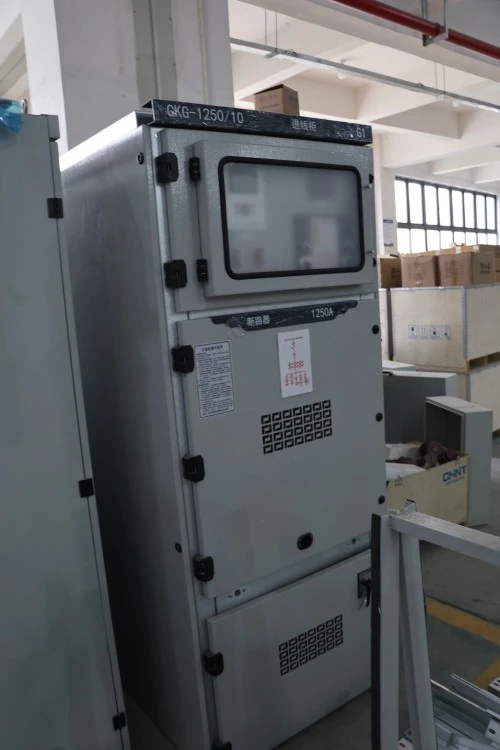

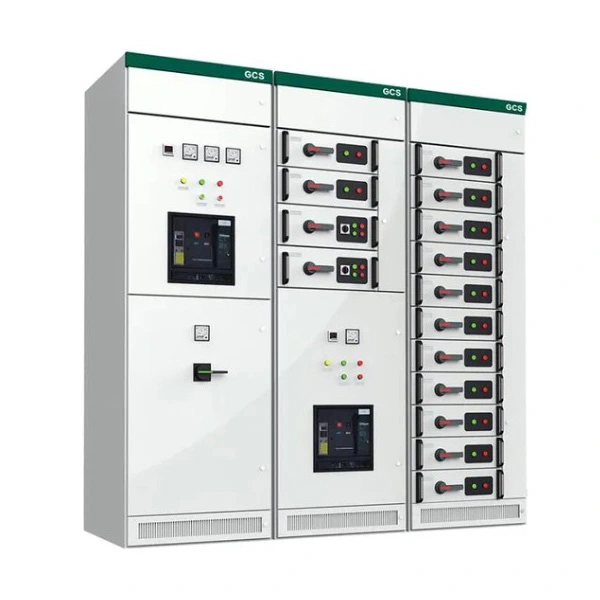

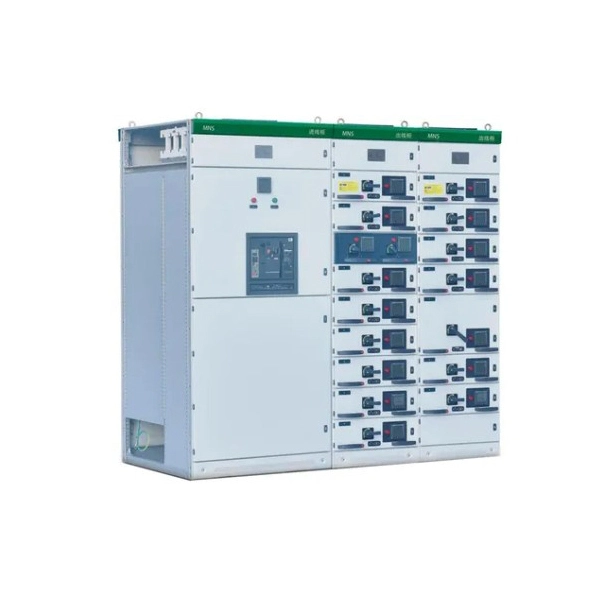

引込み式開閉装置スイッチ制御キャビネット

引出式開閉装置スイッチ制御キャビネットは、中くらい電圧金属密閉開閉装置ユニットここでは、回路ブレーカーなどの主要コンポーネントを、検査、メンテナンス、または交換のために主ハウジングから物理的に取り出すことができます。固定開閉装置とは異なり、このユニットを使用すると、オペレータはバスバー システム全体の電源を切ることなく、ブレーカーを切り離して取り外すことができます。産業プラント、変電所、商業ビルの電気機器の制御、保護、絶縁に広く使用されています。簡単に言えば、オペレータの安全とシステムの継続性を確保しながら電力の流れを管理します。

製品パラメータ（仕様）

認証と品質保証

鹿皓 は、プロジェクトの技術要件および IEC 62271-200 などの適用規格に従って、引き出し可能な中電圧開閉装置を製造しています。出荷前に、確認された技術契約に従って定期的なテストレポートと検査写真を提供できます。

• IEC 62271-200 に基づいた設計とテスト
• 電源周波数耐量試験
• 機械動作試験
• インターロック機能試験
• 二次配線検査
• 部分放電試験（該当する場合）
• 出荷前の工場テストレポート

製品の特長と用途

Q1: 何ができているのか引込み式開閉装置スイッチ制御盤は固定式より安全ですか？

A: 引き出し可能な設計により、引き出したときにブレーカーが通電中のバスバーから物理的に分離されます。これにより、目に見える切断ギャップが生じ、メンテナンス中の偶発的なアークフラッシュのリスクが排除されます。 Lugao は、モジュールが引き抜かれたときに固定接点を自動的にカバーするシャッター機構を追加し、安全性をさらに高めます。

Q2: このキャビネットに最適なアプリケーションは何ですか?

A: 以下のような方に最適です。

● 発電所（補助配電）

● データセンター (高い信頼性と迅速なブレーカー交換が必要)

● 石油およびガス施設 (IP54 オプションによる危険区域での安全な隔離)

● 地下鉄および鉄道システム (負荷がかかると頻繁にブレーカーが動作する)

●鉱山および製鉄所（高​​い短絡耐量が必要）

Q3: スマートモニタリングと統合できますか?

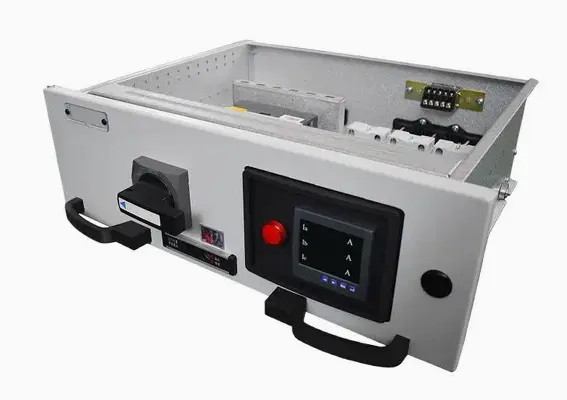

A: はい。鹿皓は、各引き出し可能なモジュールの遠隔位置監視用のオプションのセンサーと通信モジュール (Modbus、IEC 61850) を提供します。

生産の詳細と競争上の利点

生産詳細:

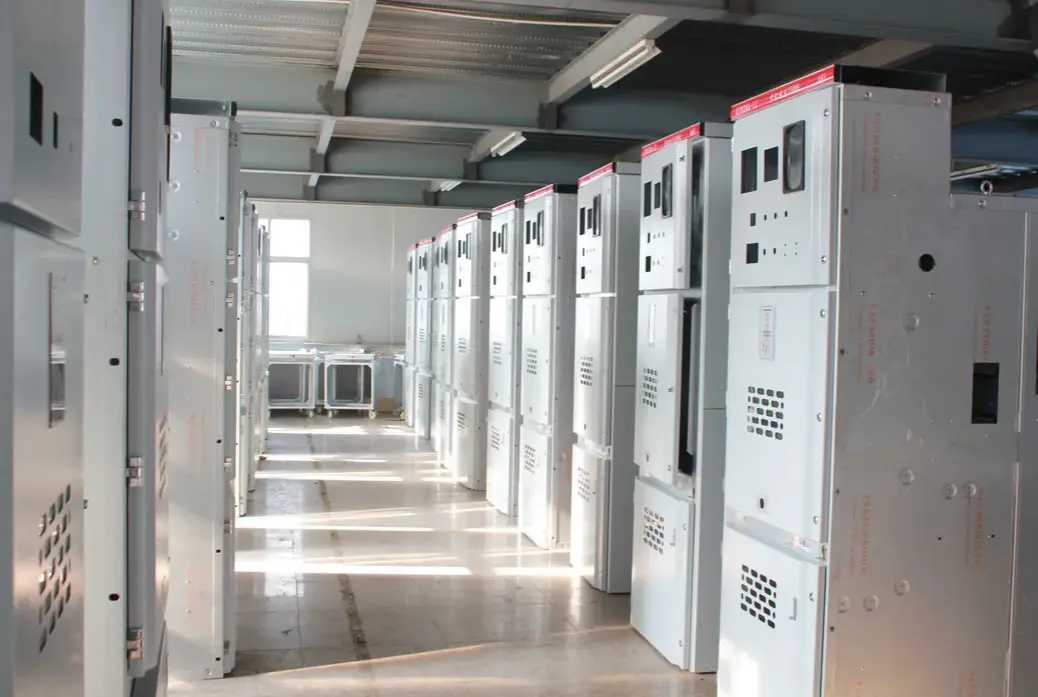

各 Lugao 引出し式開閉装置スイッチ制御キャビネットは、レーザーカットされたステンレス鋼または粉体塗装を施した亜鉛メッキシート (最小厚さ 80μm) を使用して製造されています。引き出し可能なレールはスムーズな動きを実現するためにクロムメッキされており、10,000 回の挿入/引き出しサイクルに耐えられます。固定接点には銀メッキ(厚さ10μm以上)を施し、接触抵抗を最小限に抑えています。すべての二次制御配線には、難燃性の架橋ポリエチレン絶縁ケーブルが使用されています。すべてのユニットは 48 時間のバーンイン テストと部分放電測定 (1.1Ur で <5pC) を受けます。

類似製品と比較した場合の競争上の利点:

梱包、配送、アフターサービス

包装:

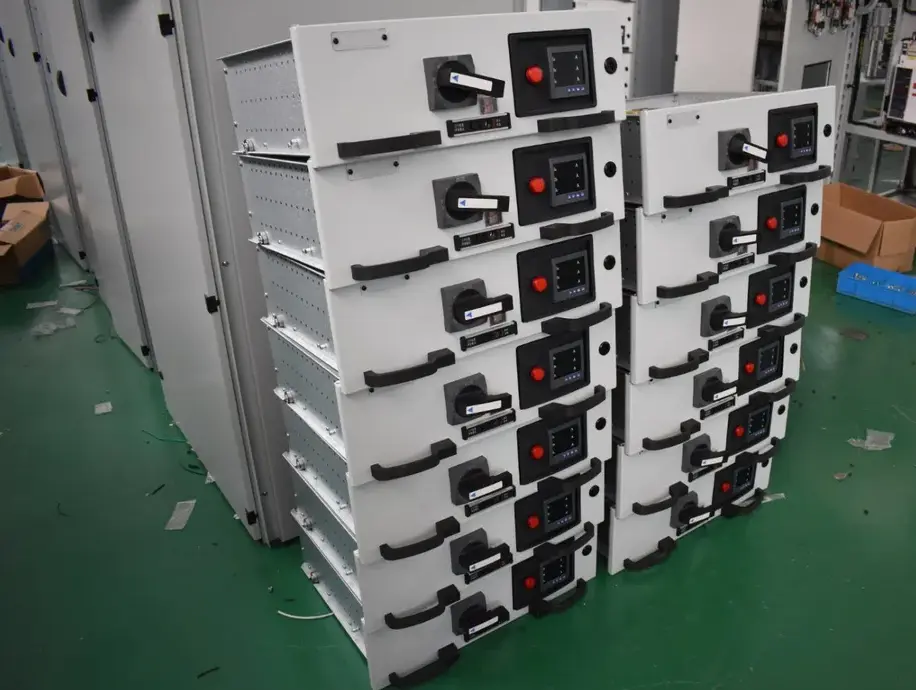

引き出し可能な各モジュールは、帯電防止フォームパッドに入れて個別に発送され、湿度インジケーター付きの木箱に入れられます。メインキャビネットはVCI防錆フィルム→気泡緩衝材→合板輸出ケースとスチールストラップの3層で包まれています。すべての固定具とツールは袋に入れられ、ドアの内側に取​​り付けられています。

配送：

海路 (標準): 20GP または 40HQ コンテナ。ご要望に応じて、緊急のプロジェクトのために航空または鉄道輸送を手配できます。配達期間：主要港までのFOB寧波またはCIF。

アフターサービス：

● 保証期間：試運転から 12 か月、または出荷から 18 か月のいずれか早い方。

● リモート技術サポート (ビデオ、図面) – 2 時間以内に応答します。

お見積りに必要な情報

正確なお見積りをご提供するため、引出し式高圧開閉装置キャビネット、次の情報をお送りください。

• 定格電圧と周波数
• 単線図
• 各フィーダの定格電流
• 短絡電流要件
• 入出力パネルの数
• 保護リレーのブランドとモデルの要件
• 計測と通信の要件
• 内部アーク分類要件
• ケーブル取出し方向
• 数量と宛先港
• 該当する地域の規格または公共事業の要件

FAQ – お客様の質問と回答

Q1: 引き出し式開閉装置スイッチ制御キャビネットは、スペースが限られている古い変電所に後付けできますか?

A: はい。モジュール式のコンパクトな設計 (12kV で通常幅 650mm) により、土木工事を行わずに古い固定開閉装置を交換できます。ご要望に応じて無料でレイアウト検証を行います。

Q2: ブレーカーが接続された状態で機械的インターロックが故障した場合はどうなりますか?

A: Lugao キャビネットには、密封されたカバーからアクセスできる緊急手動リリースが含まれています。これはフェールセーフ設計であり、付属のツールを使用してブレーカーを引き抜くことができます。ただし、訓練を受けた担当者のみがこれを実行することをお勧めします。

Q3: 価格には、引き出し可能なモジュールと一次銅バーがすべて含まれていますか?

A: 標準見積りには、メイン回路ブレーカー モジュールとすべての内部銅バー (完全に機械加工およびメッキ) が含まれます。 PTトラックや計量ユニットなどのオプションモジュールは別途お見積りとなります。

Q4: キャビネットが IEC 62271-200 に適合していることを確認するにはどうすればよいですか?

A: 各ユニットには、部分放電、電源周波数耐性、動的安定性のテストレポートを含む工場テスト証明書が付属しています。当社の施設では、第三者による検査（SGS、BV など）を歓迎します。
