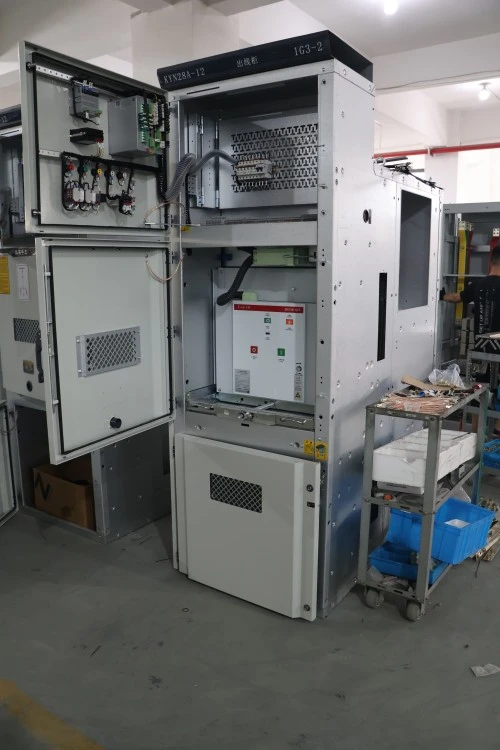

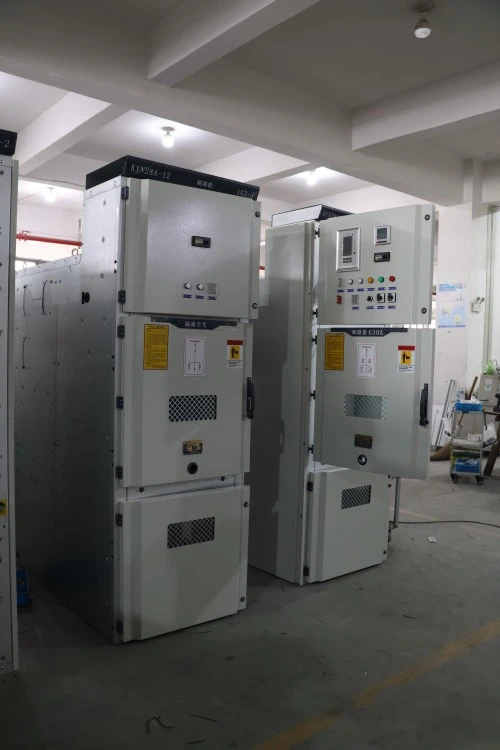

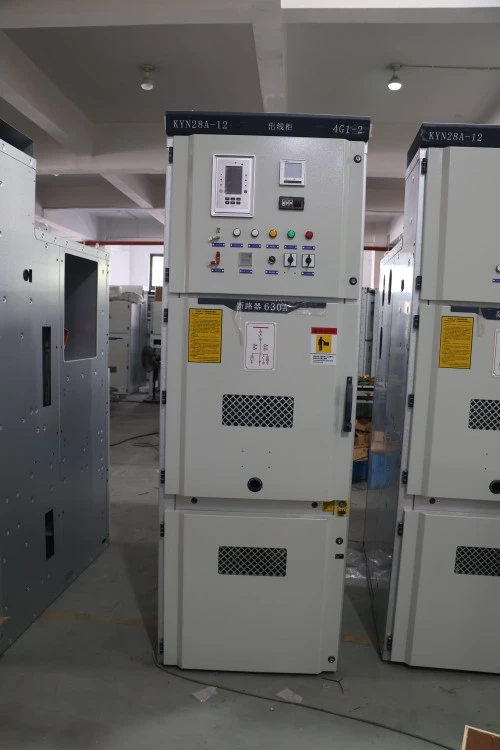

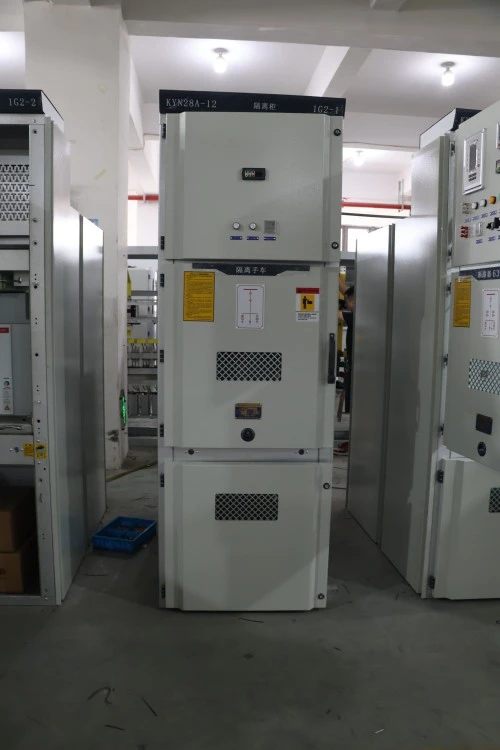

KYN センター形 5 防止連動式高圧開閉装置

KYN センター型 5 防止インターロック式高圧開閉装置は、主に 3.6kV ～ 12kV の三相交流電力システムに使用される、完全に組み立てられた金属密閉の引出型開閉装置です。これは、分岐フィーダ アプリケーションを使用したシングル バスバーまたはダブル バスバー構成向けに設計されています。

この装備は何ですか？

この装置は、サーキットブレーカー、断路器、接地スイッチ、変流器、変圧器、および保護リレーを収容する高圧配電キャビネットです。その特徴は、次のことを物理的に防止する「5 つの防止連動」メカニズムです。

1. 接地スイッチを閉じて閉じる

2. ブレーカーを閉じた状態でフロントカバーを開ける

3. スイッチが閉じている状態でのブレーカーの抜き差し

4. 活電時の接地スイッチの操作

5. 制御電源なしでサーキットブレーカーを閉じる

それは何をするのですか？

変圧器や受電線から電気エネルギーを安全に受け取り、モーター、変圧器、コンデンサバンク、二次変電所などの送電線に分配します。 KYN センター タイプ 5 防止インターロック高電圧開閉装置は、中圧産業およびユーティリティ ネットワークのバックボーンです。

モデルコードの内訳:

●KYN-K：メタルクラッド Y：引出形 N：屋内用

● センタータイプ - モジュール式センターブレーカー構成

● 5 つの防止インターロック – 機械的および電気的エラー防止

● 高電圧開閉装置 – 定格最大 12kV

製品パラメータ（仕様）

製品の特徴と用途

1. 高い安全性 5つの予防連動

KYN センター タイプ 5 防止インターロック高電圧スイッチギヤは、ブレーカー、絶縁接点、接地スイッチ、およびフロント パネルの間に必須の機械的インターロックを備えています。これにより、アークフラッシュ事故の最大の原因であるオペレーターエラーのリスクが排除されます。

2. コンパクトなモジュール構造

引出しブレーカートロリーは、動作、テスト/隔離、および撤収の 3 つの異なる位置でレール上をスムーズにスライドします。これにより、バスバー全体の電源を切ることなくメンテナンスが可能になり、データセンターや病院にとっては大きな利点となります。

3. インテリジェントな監視と制御

オプションのインテリジェント IED (リレー) は以下を提供します。

● 電流、電圧、電力のリアルタイム監視

●過電流、地絡、方向性保護

● RS485/Modbus または IEC 61850 通信

●SCADA経由で遠隔開閉

●ブレーカー室内に温湿度センサーを標準装備し、結露を防止します。

4. 高い機械的信頼性

●ブレーカー機構寿命：30,000回（メンテナンスフリー）

● 補助接点: 10,000 回以上の電気操作に対応する銀ニッケル合金

●一次断路接点：バネ圧付き銀メッキ銅

応用分野

制作内容

1. エンクロージャの製造

●2.0mm冷間圧延鋼（亜鉛メッキ）または1.5mmステンレス鋼

● レーザーカットとCNC曲げ加工により高精度を実現

●耐腐食性粉体塗装（RAL 7035規格）を施した溶接フレーム。

2. 5つの予防連動機構

●スチール製カムプレートとインターロッキングロッド（プラスチック部品なし）

● 10,000 回の連動サイクルで故障なしのテストを実施

●入出港、タイパネルのキーインターロック付きです。

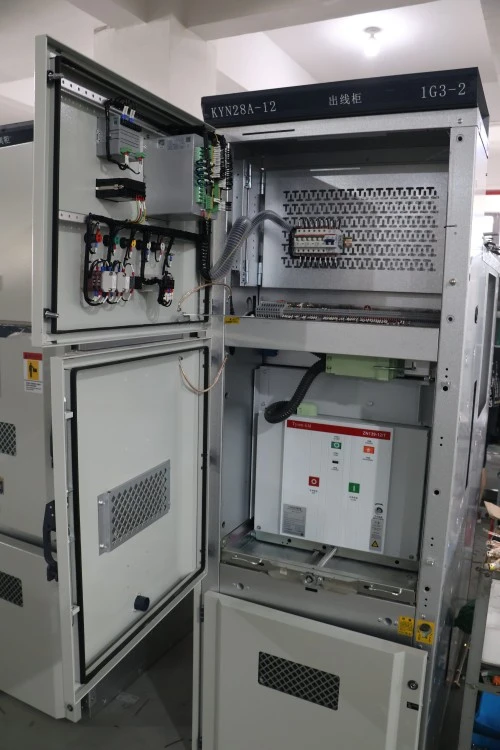

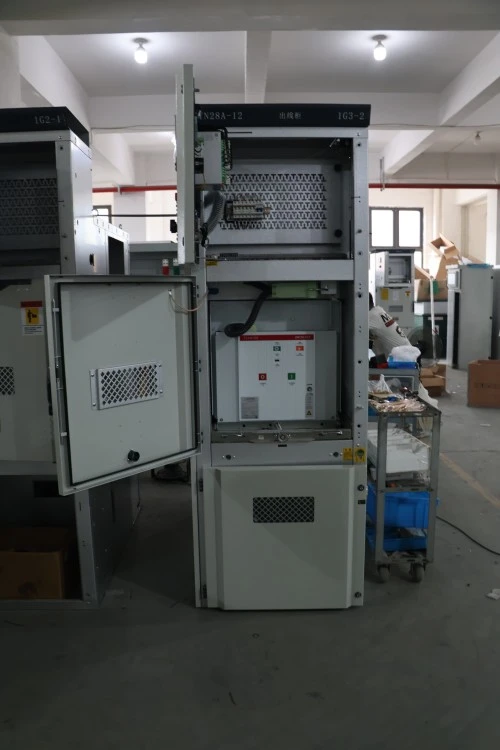

3. ブレーカートロリー

● 3 ポジションロック付き引出しシャーシ

● 自動調心式一次切断装置

●16～32の制御回路を備えた二次プラグ

4. バスバーシステム

●高導電性E-Cu銅（ETPグレード）

●皿ワッシャー付き銀メッキジョイント

●相分離のための熱収縮絶縁

5. ケーブルコンパートメント

● フェーズごとに最大 4×240mm² のケーブルを収容できる広々としたスペース

●取り外し可能なケーブルクランプブラケット

● ゼロシーケンス CT の提供

6. 工場でのテスト

●全数耐電圧試験

●機械的動作試験（最低50サイクル）

●部分放電測定（定格電圧の1.2倍で5pC以下）

●接触抵抗測定（マイクロオーム計）

7. 認証と品質保証

● GB/T 3906、IEC 62271-200、および DL/T 404 に従って型式テスト済み

● 内部アークテスト済み (IAC AFLR 40kA/1s)

● ISO 9001:2015 認定製造

● 各パネルに定期テストレポートが付属

競合他社ではなく Lugao Power Co., Ltd. を選ぶ理由

お客様からのよくある質問

Q1: KYNセンター型五点防止連動高圧開閉装置は24kV系統にも使用できますか？

A: いいえ、標準の KYN の定格は最大 12kV です。 24kV の場合、絶縁クリアランスを増やした KYN28-24 バリアントを提供します。お見積りの際はシステム電圧をご指定ください。

Q2: KYN メタルクラッド開閉装置の一部として真空サーキットブレーカーは提供されますか?

A: はい、すべてのパネルは工場でテスト済みの真空サーキット ブレーカー (VS1 タイプ) とともに完全に組み立てられた状態で出荷されます。必要に応じて、ABB VD4、Siemens 3AH、Schneider HVX などの互換性のある代替品も提供します。

Q5: 受電盤、計量盤、フィーダ盤、コンデンサ盤を含む開閉器の全ラインナップをKYN金属密閉開閉器として提供してもらえますか?

A: もちろんです。当社では、必要な補助コンパートメント、バスバー接続、パネル間インターロックをすべて備えた完全なラインナップを設計および製造しています。単線図を送信するだけです。

Q6: どのような書類を提供してもらえますか?

A: すべての KYN スイッチギアについて、一般配置図、配線図、部品表、テスト レポート、取扱説明書、インターロック マトリクスをすべて英語 (または現地の言語) で提供します。

Q7: 五防止連動は現場で調整可能ですか？

A: いいえ、これは意図的なものです。インターロックは工場出荷時に設定されており、改ざんを防ぐために密閉されています。ただし、チームがロジックを理解できるように、明確な機械図面を提供します。変更が必要な場合は、当社のエンジニアリング部門にお問い合わせください。

製造能力

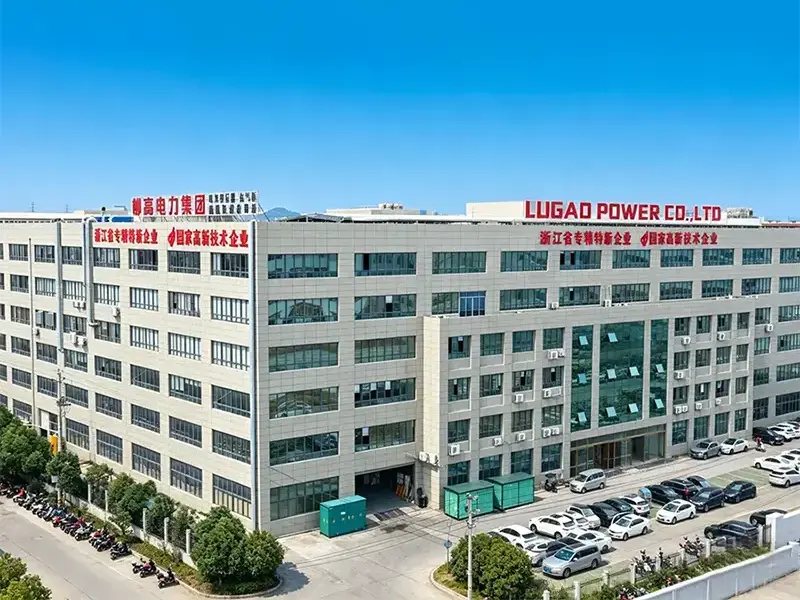

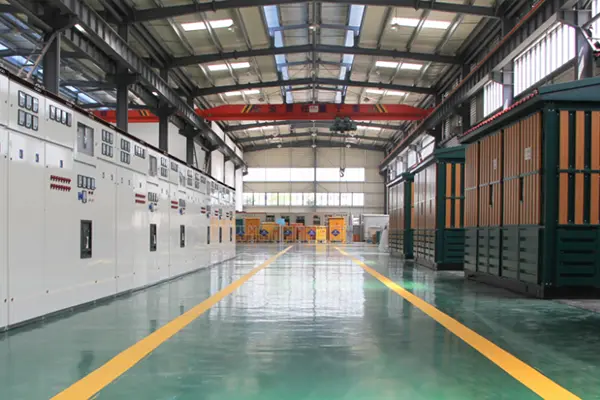

鹿高電力株式会社は、高度な製造、組み立て、高電圧試験装置を備えた最新の生産施設で、KYN センター タイプ 5 防止インターロック高電圧開閉装置を製造しています。毎開閉装置パネルは厳格な ISO 9001 品質管理システムに基づいて生産されており、一貫した品質、信頼性の高いパフォーマンス、および国際規格への完全な準拠が保証されています。
