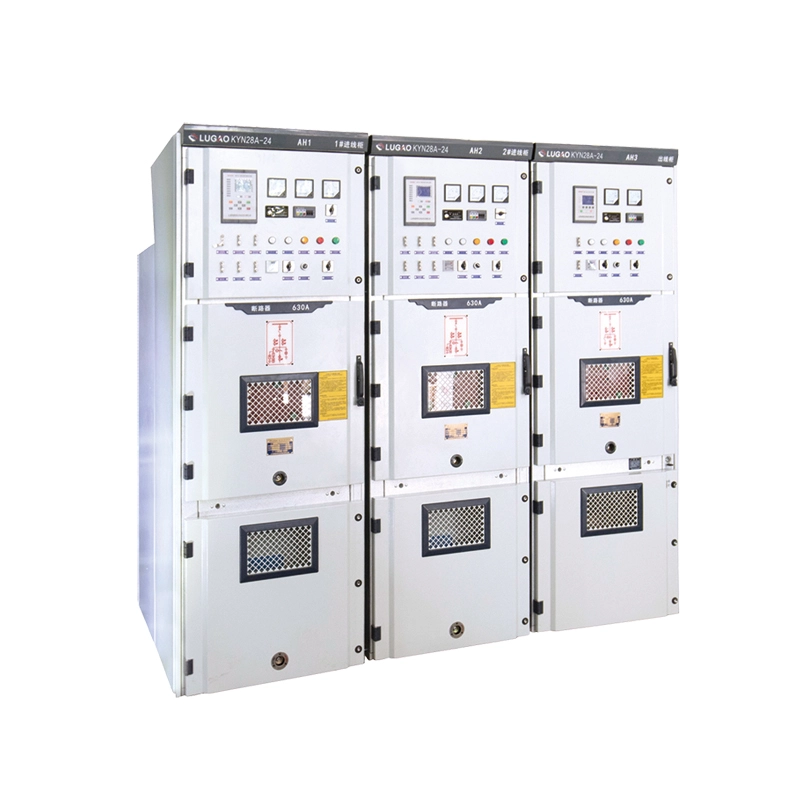

35kV KYN変電所装甲引込式開閉装置

この装置は何ですか?

35kV KYN 変電所の装甲引込式開閉装置は、工場で組み立てられた金属密閉型で、屋内高圧開閉装置40.5kV (公称 35kV) 三相 AC 電源システム用に設計されています。 KYNシリーズに属し、商用変電所、産業用発電所、大規模商業施設、再生可能エネルギー回収所などで使用されています。

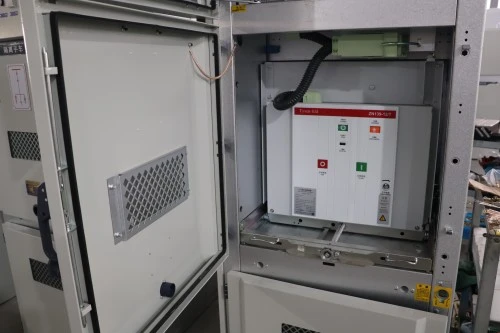

ブレーカーが所定の位置にボルトで固定されている固定タイプの開閉装置とは異なり、この装甲引き込み式スイッチギヤは、動作、テスト/絶縁、引き込みの 3 つの異なる位置に回転できる可動ブレーカー トロリーを備えています。この設計により、バスバー全体の電源を切ることなく、故障したブレーカーを数分以内に交換できます。これは、継続的な電力供給にとって重要な利点です。

何をするのですか?

この機器の中核となる機能は、変圧器または架空線から 35kV の受電し、回路ブレーカーで下流のネットワークを保護し、中圧モーター、二次変圧器、コンデンサ バンク、または大型産業用負荷などの送電線に電力を分配することです。 35kV KYN 変電所の装甲引込み式開閉装置は、次の機能も備えています。

● 絶縁 – 安全なメンテナンスのための目に見える切断

● 保護 – リレーまたは IED に​​よる過電流、地絡、短絡トリップ

● 計量 – 変電所 SCADA の電圧と電流の測定

● インターロッキング – 人的ミスを排除する機械的な 5 つの防止システム

モデルコードの内訳

製品の特徴と用途

製品の特徴

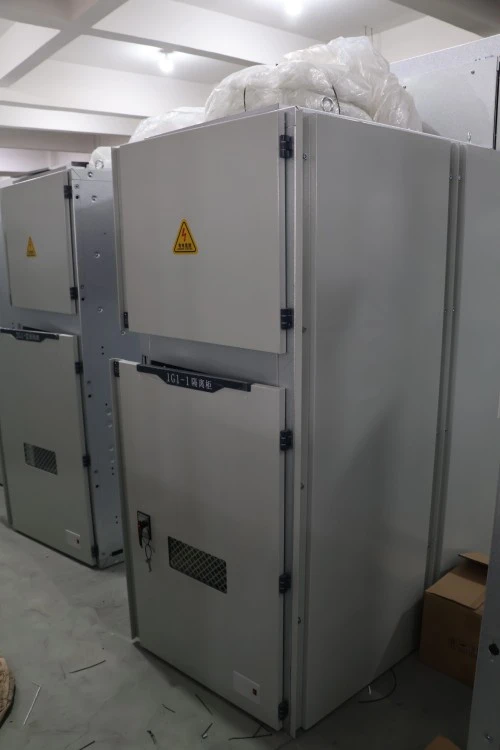

特徴1：真の装甲引出し構造

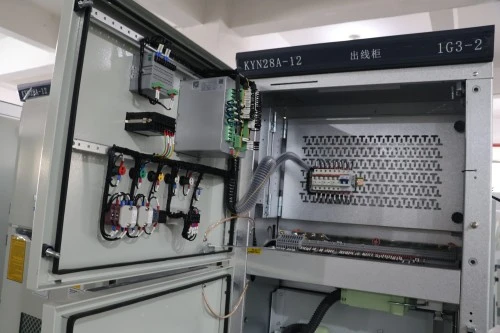

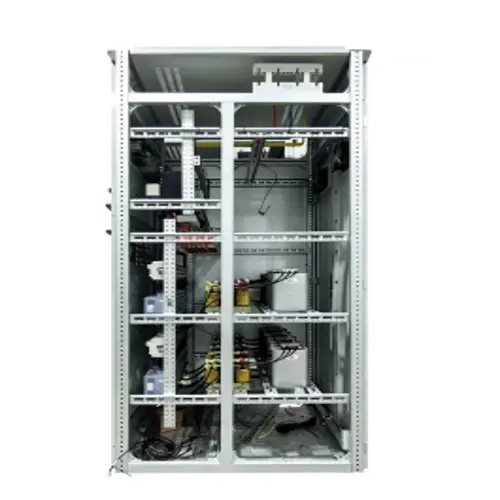

引き出し可能な金属密閉スイッチギヤは、ブレーカー、バスバー、ケーブル終端、および低電圧制御用に個別の鋼板コンパートメントを備えています。各コンパートメントは接地され、アークフラッシュの伝播から隔離されています。

特長2：5重防止メカ連動

5 つの予防システムは完全に機械的なものであり、ソフトウェアには依存しません。物理的に次のことを防ぎます。

1. 接地スイッチを閉じた状態でブレーカーを閉じる

2. ブレーカーを閉じた状態でフロントカバーを開ける

3. 通電時にブレーカーを位置間で移動する

4. 活電導体による接地スイッチの操作

5. 制御電源なしでブレーカーを投入する

特徴3：高いアーク断層抑制力

内部アーク分類 (IAC) は 1 秒間 31.5kA までテストされました。アーク フラップは、圧力を上向きにオペレータから遠ざけます。

特長4：高電圧絶縁信頼性

相間および相とグランドのクリアランスは、IEC 62271-200 の最小値を超えています。すべてのバスバーは熱収縮絶縁されるか、コロナ対策シールドで覆われています。

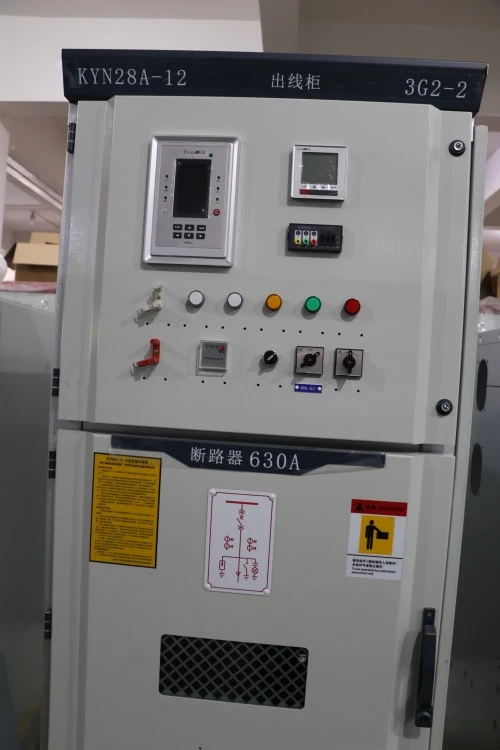

特長5：インテリジェントな監視と遠隔操作

RS485/Modbus または IEC 61850 GOOSE メッセージングを備えた標準 IED (インテリジェント電子デバイス)。ブレーカーの位置、スプリングチャージ状態、SF6 (使用している場合)、温度、部分放電をリアルタイムで監視します。

製品仕様

競合他社ではなく Lugao Power Co., Ltd. を選ぶ理由

お客様が繰り返し当社を選択する理由:

絶縁クリアランス、バスバーの材質、インターロックの堅牢性にも手を抜きません。工場から出荷されるすべての KYN スイッチギヤは、減圧「ルーチン」テストではなく、完全な 95kV 耐圧テストを受けます。また、汎用テンプレートではなく、パネル固有の配線図を CAD および PDF で提供します。

梱包、配送、アフターサービス

包装

各 35kV KYN 変電所の装甲引き出し式開閉装置パネルは、VCI 防錆紙 + プラスチックフィルムで包まれています。

1. その後、すべての角と端に発泡パッドを付けた燻蒸認証済み合板の箱に入れます。

2. ブレーカートロリーは、輸送ブラケットでロックされた、引き出し位置で出荷されます。

3. バスバーは分解され、個別に包装され、相とパネル番号ごとにラベルが付けられます。

4. 二次プラグ、ラッキング ハンドル、アース キー、予備ヒューズは、LV​​ コンパートメント内の耐候性アクセサリ ボックスに梱包されています。

5. 湿気に敏感な輸送（海上輸送）用にシリカゲル乾燥剤バッグを追加

配送

1. 海上輸送: 40 フィート HC コンテナには 6 ～ 8 枚のパネルが収納可能 (寸法による)

2. 陸上貨物：防振エアバッグとストラップを備えた平台トラック

3. インコタームズ: EXW (工場)、FOB 寧波

4. 書類は出荷時に同梱されます

5. 一般配置図（完成図）

6. パネル番号付きの単線図

7. 配線図（A3サイズ、ラミネート）

8. 部品表（ブレーカー、CT、VT、リレー）

9. 定期テスト報告書 (QA による署名)

10. 取扱説明書（英語または現地語）

11. 連動マトリックスとキースケジュール（キー連動を使用する場合）

アフターサービスへの取り組み

1. 保証期間：出荷日より12ヶ月（有償サービス契約により24ヶ月または36ヶ月に延長可能）

2. 技術サポート: 生涯無料のリモート相談。当社のエンジニアは、納品前に単線図とリレー設定をレビューします。

3. フィールドサービス: 設置監督、試運転支援、故障診断。保証期間中は無料（交通費・宿泊費は実費）。保証後は、日割り料金 + 部品料金がかかります。

4. スペアパーツの供給: ブレーカートロリー、一次接点、二次プラグ、ラッキングハンドル、接地スイッチ、温度コントローラー、およびインターロックコンポーネントを在庫に保管します。重要な予備品については、DHL/FedEx による翌日発送。

よくある質問

Q1: 35kV KYN 変電所装甲引出式開閉装置は、小型変電所の屋外で使用できますか?

A：規格：IP4X（屋内のみ）。

オプション: 耐候性屋根と強制換気を備えた IP54 屋外エンクロージャ、複数のパネルを収容。

アクション: 見積もりをリクエストするときに「屋外」と指定してください。

Q2：通電前に5防止連動を確認するにはどうすればよいですか？

A：マニュアルのステップバイステップテストに従ってください（基本テスト：10分）。

主要なチェック: ブレーカーが開いている + 接地が閉じている → ラックインをブロックする必要があります。ブレーカーが閉じている → 正面ドアがロックされたままである必要があります。

推奨事項: 試運転中および 6 か月ごとにテストしてください。

Q3: 一次断路接点と交換用インジケータの寿命は?

A：銀メッキ銅接点: 5,000 回の動作に耐えます。

摩耗インジケータ: 接触フィンガーに赤い線が見える → 交換します。

一般的な変電所 (年に 1 回のラッキング): 30 年以上持続します。頻繁な運転 (アーク炉): 接触抵抗を毎年測定します。
