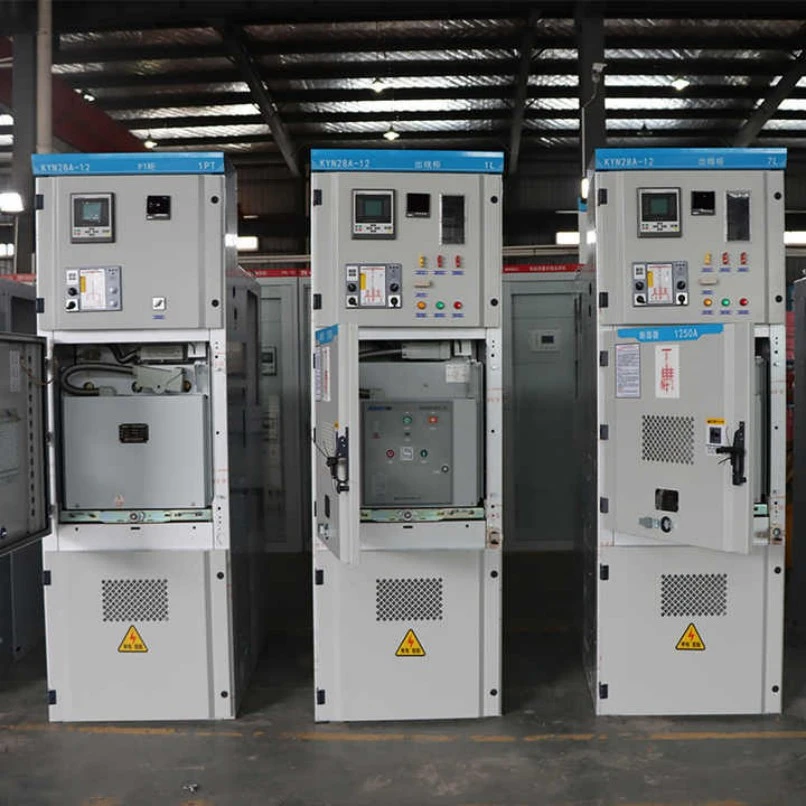

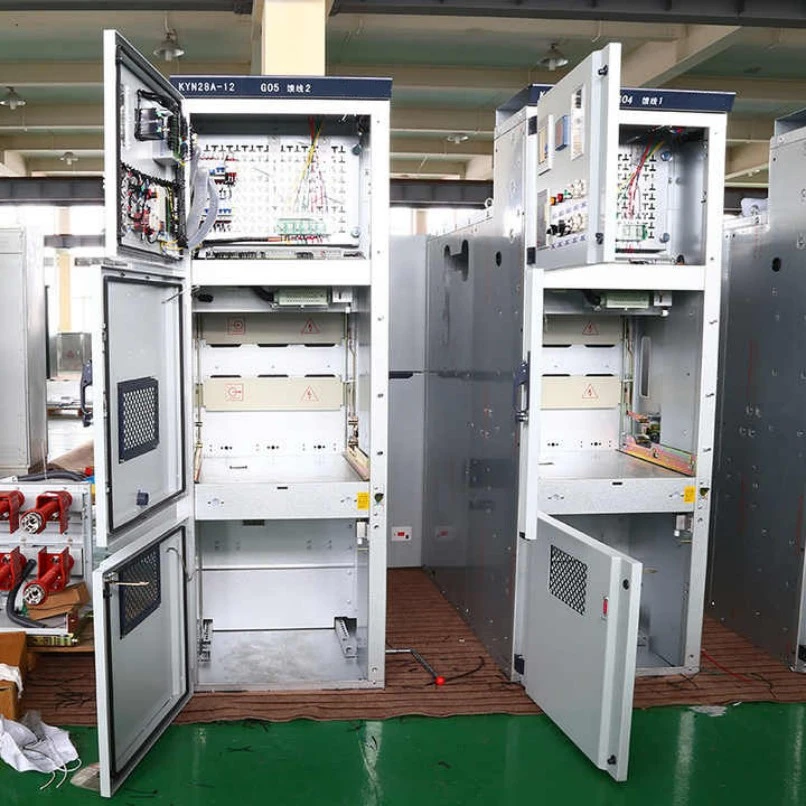

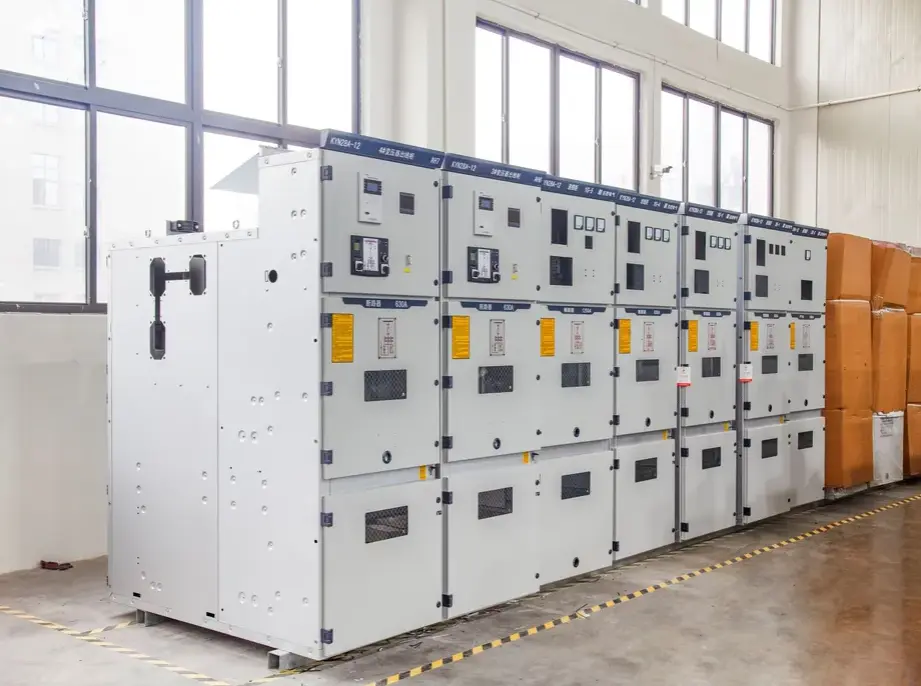

手押し車式固定高圧盤分電盤

手押し車式固定高圧盤分電盤は金属密閉形で、空気絶縁高圧開閉装置シングルバスバーおよびダブルバスバーシステム用に設計されたアセンブリ。しかし、この製品は正確には何であり、電気インフラストラクチャに何ができるのでしょうか?

それは何ですか:

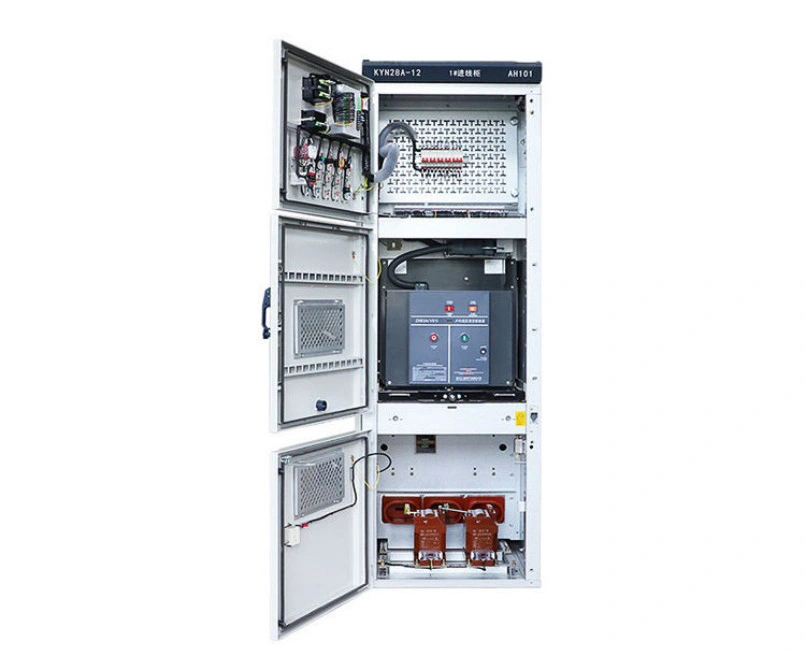

これは、固定パネル ハウジングと、主スイッチング デバイス (真空サーキット ブレーカー、コンタクタ、VSD など) 用の取り外し可能なハンドカート メカニズムを組み合わせたハイブリッド設計です。ハンドカートは、バスバー、ケーブル、および補助コンポーネントがエンクロージャ内に固定されたままで、物理的にパネルに出入りすることができます。この設計は、3kV ～ 40.5kV の定格電圧に対して IEC 62271-200 および GB3906 に基づいて標準化されています。

できること:

● 電力の流れを制御: 変圧器、モーター、コンデンサバンクなどの高電圧負荷を安全に接続または切断します。

● 障害保護の提供: 統合された保護リレーと回路ブレーカーは、過負荷、短絡、または地絡時に自動的にトリップします。

● 安全なメンテナンスを可能にする: ハンドカートを隔離されたアースされた位置に引き込むことができるため、目に見えるエアギャップが形成され、技術者はバスバー全体の通電を切ることなくブレーカーの作業が可能になります。

● 測定と監視: パネルに取り付けられた変流器、変圧器、およびデジタル メーターは、システムのステータスに関するリアルタイムのデータを提供します。

● 安全なインターロック: 機械的および電気的インターロックにより、手押し車の途中でブレーカーを閉じたり、ライブコンパートメントにアクセスしたりするなどの人的ミスを防ぎます。

つまり、この手押し車タイプの固定高電圧盤パネル開閉装置は、高電圧ネットワークのゲートキーパーとして機能し、安全性、柔軟性、および 20 年以上の耐用年数に耐える耐久性を備えています。

製品パラメータ（仕様）

以下は、当社の手押し車式固定高圧盤開閉装置の詳細な技術仕様表です。すべての値は一般的な 12kV モデルを指します。リクエストに応じて他の電圧も利用可能です。

製品の特長と用途（Q&A形式）

Q1: 手押し車の設計が完全固定開閉装置よりも優れているのはなぜですか?

A: 手押し車の設計により、パネルのバスバーに通電したまま、メンテナンスまたは交換のために主スイッチング デバイス (真空サーキット ブレーカー) をパネルから物理的に取り外すことができます。これにより、ダウンタイムが数時間から数分に短縮されます。対照的に、固定開閉装置では、ブレーカーにアクセスするためにセクション全体の電源を切る必要があることがよくあります。当社の手押し車タイプの固定高電圧盤パネル開閉装置は、堅牢性を高める固定母線と保守性を高める手押し車ブレーカーの両方の長所を備えています。

Q2: ラッキング中のオペレータの安全はどのように確保されますか?

A: 当社の開閉装置には 5 つの必須インターロックが含まれています。

1. 手押し車が「動作」（接続）位置にない限り、ブレーカーを閉じることはできません。

2. ブレーカーが開いていない限り、手押し車を「切断」から「接続」に移動することはできません。

3. 接地スイッチは、手押し車が「テスト/切断」位置にある場合にのみ閉じることができます。

4. ケーブル収納部のドアは、接地スイッチが閉じている場合にのみ開くことができます。

5. ブレーカーが閉じている間は、手押し車の出し入れはできません。これらのインターロックは機械式と電気式の両方であり、設計によりフェールセーフになっています。

Q3：手押し車式固定高圧盤分電盤は屋外でも使用できますか？

A: 標準エンクロージャは IP4X で、屋内変電所に適しています。屋外用途の場合は、追加の耐候性ハウジングまたは IP54 定格のキオスクを提供します。多くのお客様は、風力発電所や太陽光発電所の近くのコンテナ化された変電所や小さなプレハブの建物内に当社の開閉装置を設置しています。

Q4: この開閉装置の最も一般的な用途は何ですか?

A: この手押し車タイプの固定高電圧盤パネル開閉装置は、次の用途に広く使用されています。

● 電力会社の変電所 (一次および二次配電)。

● 産業プラント (製鉄所、セメント工場、石油化学製品) – モーター制御および変圧器保護用。

● 商業ビル (病院、データセンター、空港) – 高い信頼性が要求される場所。

● 再生可能エネルギー (太陽光発電所、風力発電所) – 系統接続パネルとして。

● 採掘作業 – ほこりの多い湿気の多い環境にも十分な堅牢性。

● 鉄道牽引電源 – 27.5kV または 2×25kV システム。

制作内容

1. エンクロージャの材質とコーティング

●材質：厚さ2mmの高級亜鉛メッキ鋼板（Baosteelから輸入）、CNC曲げ機で折り曲げられています。二重折り曲げエッジにより剛性が向上します。

● コーティング: SA 2.5 規格に準拠したサンドブラスト後のエポキシ - ポリエステル粉体塗装 (最小厚さ 80 μm)。カラー RAL 7035 (ライトグレー)。塩水噴霧テスト > 500 時間 - 腐食なし。

2. 手押し車の仕組み

●材質：高強度ナイロンローラー+ステンレスレール。

● 操作: バックラッシュ防止設計のねじ込み/ねじ出し送りねじ機構。すべての手押し車は、2000 回の完全なラック サイクルでテストされます。

● 位置インジケーター: 赤 (接続)、緑 (テスト)、黄 (切断)、5 メートル離れた場所からでも確認できます。

3. シャッター（自動防護柵）

● ハンドカートを引き出すと、バネ仕掛けの金属シャッターが固定一次接点を自動的にカバーします。これにより、充電部への偶発的な指の接触が防止されます。当社のシャッターは、防食処理を施した3mmアルミニウム合金製です。

4. バスバーシステム

●材質：高導電性E-Cu銅（純度99.9％）。すべての関節に銀メッキが施されています。

●断面積：定格電流時の温度上昇を65K未満に抑えるように計算されています。 3150A では、相ごとにダブルバスバーを使用します。

●絶縁：相識別と部分放電制御用の熱収縮絶縁スリーブ（オレンジ色）。

5. アーススイッチ

●タイプ：クイックメイク、負荷遮断、目に見えるアースブレード付き。

●操作：手動スプリングアシスト機構。最大の短絡電流 (1 回 50kA) に達する可能性があります。

● インターロック: 手押し車の位置との独自の機械的インターロック - 手押し車がテスト/切断位置にない限り、接地スイッチを閉じることができません。

6. 低電圧コンパートメント

●正面上部（高さ300mm）に配置されており、高圧部から完全に隔離されています。保護リレー (マイクロプロセッサーベース)、制御スイッチ、表示ランプ、および補助ヒューズを収納します。

● 配線: すべての二次ケーブルには番号が付けられ、難燃性 PVC ダクトに束ねられ、予備接点 (20% の予備予備) を備えた端子台で終端されます。

7. 部分放電制御

●すべての高圧導体は丸みを帯びており、鋭利なエッジを排除しています。

●すべてのパネルに部分放電試験（1.1×Ur/√3で10pC以下）を実施しています。

8. 工場での組立精度

●各台車式固定高圧盤分電盤はレーザー位置合わせ治具上に組み立てられます。手押し車と固定接点の位置ずれは 0.5mm 未満です。

● 結果: 研削や力を加えずにスムーズなラッキングが可能 – 長年使用しても手押し車がスタックすることはありません。

手押し車式高圧開閉装置に Lugao を選ぶ理由

· プロジェクトベースのエンジニアリング: 単線図に従って、キャビネットのレイアウト、バスバー定格、保護リレー方式、CT/VT 構成、およびケーブル入口を設計できます。

· 標準に基づいた製造: 開閉装置は、IEC 62271-200、GB/T 3906、DL/T 404、およびプロジェクトの技術仕様に従って製造できます。

· 柔軟なコンポーネントの選択: Lugao VCB、ABB、Siemens、Schneider、またはその他の指定されたコンポーネント ブランドをプロジェクトの要件に応じて構成できます。

· 出荷前の定期検査: 技術契約に基づき、出荷前に機械動作、インターロック機能、配線、絶縁、電源周波数耐量の試験を行うことができます。

· 技術文書のサポート: 一般配置図、単線図、二次配線図、操作説明書、定期テストレポートなどをプロジェクトの参考として提供できます。
