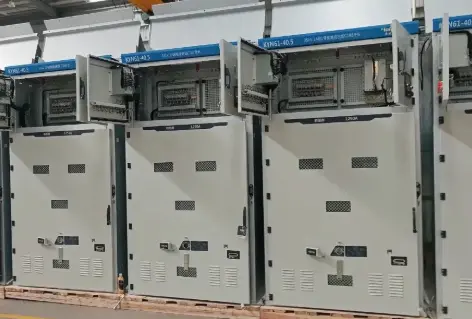

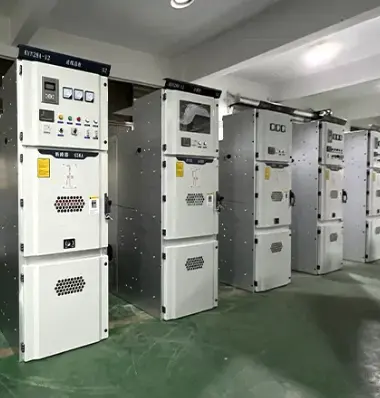

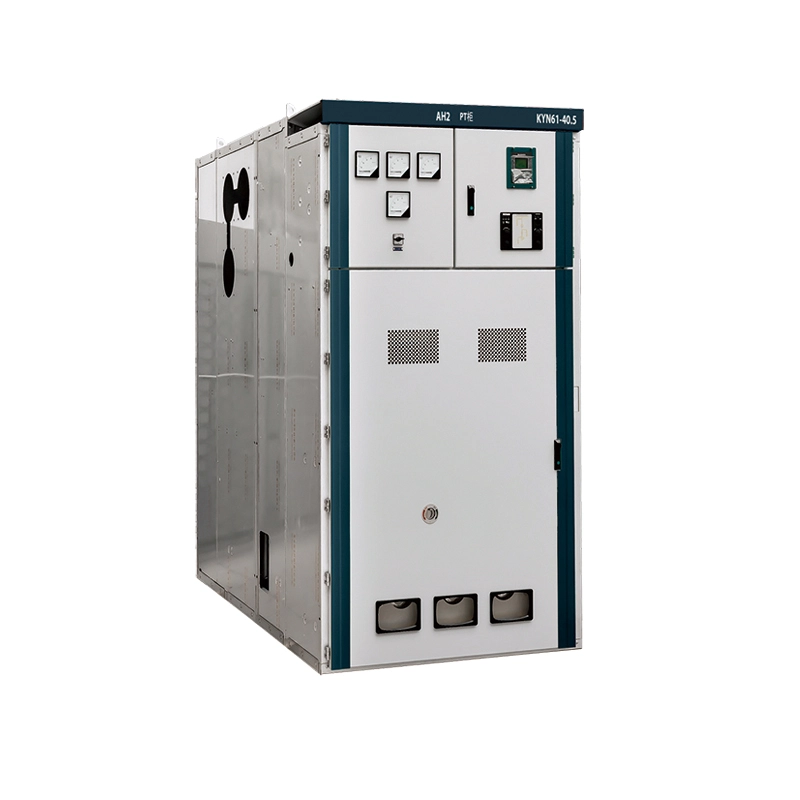

KYN 高圧気中絶縁盤開閉装置

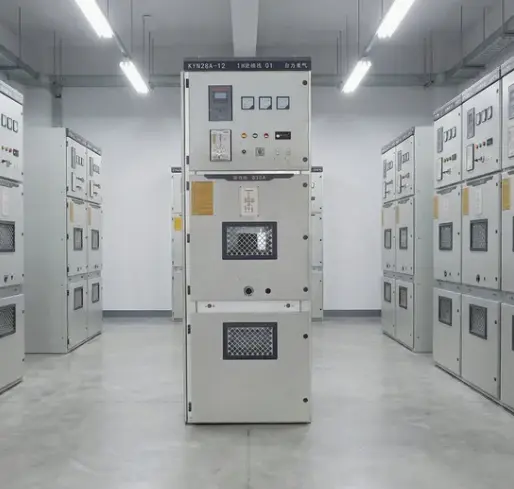

KYN高圧気中絶縁盤開閉装置とは何ですか?

開閉装置は、3.6 kV ～ 40.5 kV、50 Hz または 60 Hz で動作する三相 AC 電源システム用に設計された金属被覆、空気絶縁の屋内中電圧開閉装置アセンブリです。

「KYN」の指定は中国の国家標準の命名に従っています

K – 金属被覆

Y – 手押し車タイプ

N – 屋内

SF6 を使用するガス絶縁開閉装置 (GIS) とは異なり、KYN シリーズは充電部とアース間の主な誘電媒体として大気を利用します。

何ができるのでしょうか？

この KYN 高電圧空気絶縁盤開閉装置は、高電圧電気機器を制御、保護、絶縁するための中央ハブとして機能します。その中核となる機能は次のとおりです。

1. 電力の受信と配電 – メインバスバーは変圧器または発電機からの電力を受け取り、それを複数の送電線に配電します。各フィーダは独立して切り替えることができます。

2. 電気的故障から保護 – 統合された真空サーキット ブレーカー (取り外し可能な手押し車に内蔵) は、過負荷、短絡、または地絡状態を検出すると、数ミリ秒以内に自動的に作動します。変流器が障害を感知します。保護リレーがトリップコマンドを開始します。

3. メンテナンスのために機器を隔離する – ハンドカートを「切断」位置にラックアウトして、ブレーカーと固定一次接点の間に目に見えるエアギャップを作り出すことができます。通電中の固定接点上ではシャッターが自動的に閉まり、バスバー全体の通電を遮断することなくブレーカーを安全に検査できます。

4. リアルタイムの計測と監視の提供 - ケーブル コンパートメントに取り付けられた変流器 (CT) と電圧変圧器 (VT) は、電流計、電圧計、電力品質アナライザ、およびリモート端末装置 (RTU) に信号を供給します。

5. 安全な接地を可能にする - 手押し車の位置と機械的に連動した手動操作の接地スイッチにより、メンテナンス作業を開始する前にケーブル側を安全に接地できます。

6. 保護リレーとの連携 - 最新のマイクロプロセッサベースのリレー (オプション) は、方向性過電流、差動、制限地絡、およびブレーカー障害保護を提供します。 Modbus または IEC 61850 を介した通信により、SCADA システムへの統合が可能になります。

本質的に、KYN 高電圧空気絶縁パネル開閉装置は中電圧ネットワークの主力製品であり、堅牢で透明 (空気絶縁されているため、何が起こっているかがわかります)、屋内設置に経済的です。

製品パラメータ

製品の利点

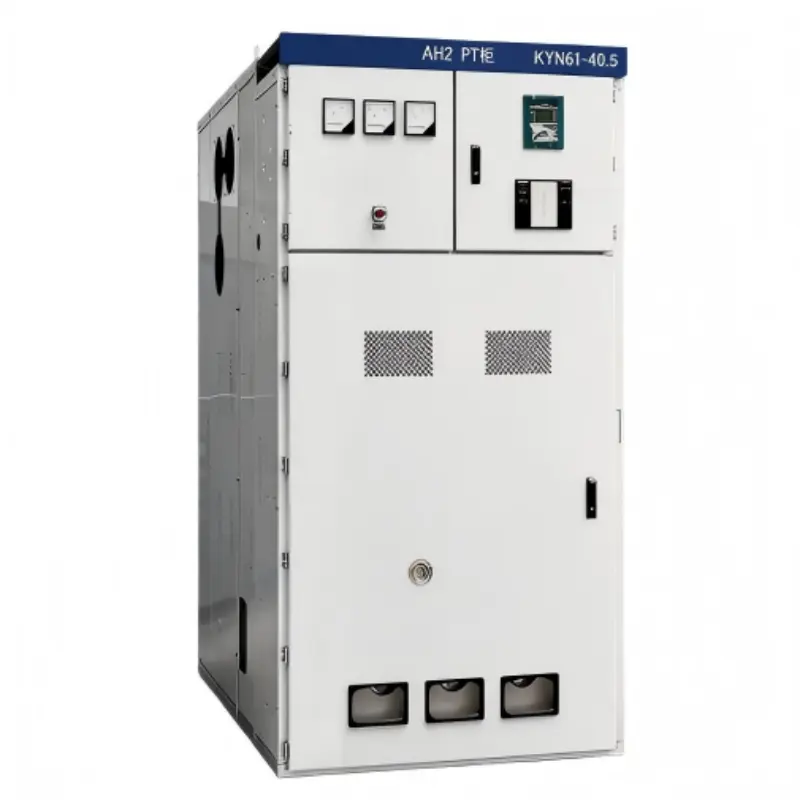

1. 区画化された真の金属クラッド構造

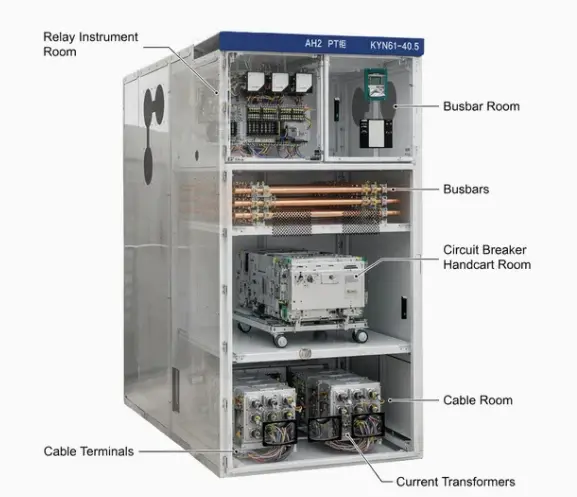

当社の KYN スイッチギアは、パネルを 4 つの完全に分離されたコンパートメントに分割します。

● バスバー収納部 (背面上部)

●ブレーカー手押し車収納部（前中）

●ケーブル収納部（背面下部）

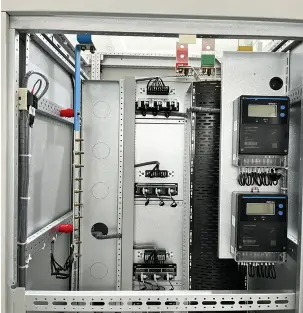

● 低圧計器収納部（正面上部）

各コンパートメントは、ボルト留めされたアクセス カバーを備えた厚さ 3 mm の亜鉛メッキ鋼製バリアによって分離されています。この分離により、次のことが実現されます。

● 障害の封じ込め – 内部アークが 1 つのコンパートメントで発生した場合、隣接するコンパートメントに広がることはありません。当社の設計は、1 秒間最大 40kA の IAC AFLR テストに合格しています。

● 人員の安全 – バスバーは通電状態のまま、固定鋼製バリアで完全に囲まれている間、オペレーターはブレーカー コンパートメントのドアを開けて手押し車にアクセスできます。

● 並行メンテナンス - ブレーカー コンパートメントの保守を行っている間に、ケーブルの終端作業を進めることができます。

2. 接触保護のための自動シャッター

ハンドカートが接続位置からテスト位置に移動すると、ステンレス鋼のシャッターが固定一次接点 (ライン側と負荷側) 上を自動的にスライドします。主な特徴:

●材質 - 厚さ3mmのステンレススチール（アルミニウムやプラスチックではありません）

● 動作 – バネ駆動、フェールセーフ (機構バネが壊れてもシャッターは閉じる – 重力補助)

● インターロック - 手押し車を取り外し、特別なロック解除ツールを使用しない限り、シャッターを手動で開くことはできません (不正アクセスを防止します)。

● 絶縁 – シャッターの裏側は 2mm の絶縁エポキシでコーティングされており、誘導電圧を防止します。

3. 空気断熱 – SF6 ガス不使用

ガス絶縁開閉装置 (GIS) とは異なり、KYN 高電圧空気絶縁盤開閉装置は絶縁媒体として大気のみを使用します。これにより、次のような複数の利点が得られます。

● 温室効果ガス排出ゼロ – SF6 は CO2 の 23,500 倍の地球温暖化係数を持っています。 EU および米国の多くの州の規制当局は、SF6 の使用を制限しています。空気断熱 KYN は将来性のある選択肢です。

● ガス処理装置は不要 – GIS では、高価なガス カート、圧力計、漏れ検知器、充填用の認定技術者が必要です。 KYN にはこれらは何も必要ありません。

● 視覚的に検証可能なエアギャップ - オペレータは、開いた接点や、手押し車と固定接点の間のギャップを確認できます。 SF6 機器は密閉された筐体の後ろにすべてを隠します。

● ライフサイクルコストの削減 – ガスの補充、定期的な水分テスト、シールの交換が不要です。空気は無料です。

5. 高い短絡耐量

私たちのKYN開閉装置達成する:

●定格短時間耐電流 – 3秒間最大50kA

● 定格ピーク耐電流 – 最大 125kA

● 内部アーク分類 – IAC AFLR 40kA/1s (前面、側面、背面にアクセス可能)

これらの定格は、一般的な電力会社の要件 (通常は 3 秒間で 25kA または 31.5kA) を超えています。高い耐久性は次の理由から生まれます。

●2つ折り2.5mmバスバー支持金具

● 最小ボルトトルク 70Nm の銀メッキ銅バスバー

●振動下での相間のフラッシュオーバーを防止する絶縁バスバースリーブ。

製品の特徴

制作内容

フレームとエンクロージャ

1.材質：2.5mm冷間圧延鋼フレーム; 3.0mmコンパートメントバリア

2. 成形: レーザーカット、CNC パンチ、ロボット MIG 溶接

3. コーティング: 9 ステップのプロセス - 電着プライマー + ポリエステル パウダー コート、厚さ 100 ～ 120 μm。塩水噴霧 >1000時間

4.色: RAL 7035 (ライトグレー) 標準

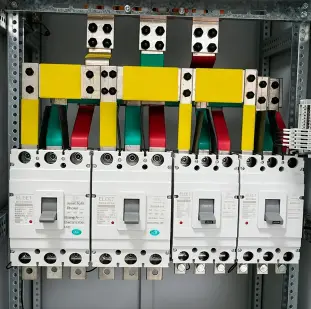

バスバーシステム

1. 銅: 99.95% E-Cu、導電率 ≥58 MS/m

2. ジョイント: 銀メッキ (10μm) + 皿ワッシャー、トルク 70Nm、赤色ペイントマーキング付き

3. 絶縁: 熱収縮性難燃性スリーブ、15kV で部分放電 <5pC

4. サポート絶縁体: シリカフィラーを含むエポキシ、沿面距離 ≥20mm/kV

手押し車の製造

1.シャーシ: 粉体塗装された黒; MoS2 ナイロン ローラー 4 個 (各耐荷重 500kg)

2. ラッキング: Acme 親ねじ、テストから接続まで 10 回転、トルク <15 Nm

3. ブレーカー取り付け: Lugao VCB または ABB VD4/Siemens 3AH に直接ボルトオン

4. 補助接点: 8NO+8NC、銀ニッケル、250V AC で 10A

梱包、発送、アフターサービス

梱包と発送

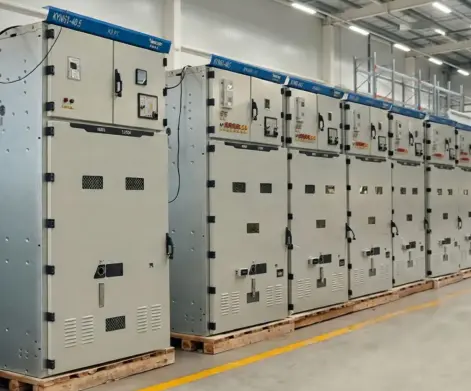

KYN の各空気絶縁金属被覆開閉装置キャビネットは、防湿フィルム、フォーム、またはコーナー ガードで保護され、出荷要件に従って輸出用木製ケースまたは強化パレットに梱包されます。真空サーキットブレーカーの手押し車、器具、および付属品は、輸送中の動きを減らすために固定または個別に保護することができます。輸送はプロジェクトの目的地に応じて船便または陸送で手配できます。

アフターサービス

鹿皓確認された注文契約に従って、設置、試運転、および操作に関する技術サポートを提供します。電気図面、二次配線図、操作説明書、定期テストレポートを出荷前に提供することができます。保証条件とスペアパーツのサポートは、契約および確認された技術契約に従って提供されます。
