XGNボックス形固定形高圧開閉装置

この装置は何ですか?

XGNボックス形固定形高圧開閉装置（XGNは「ボックス形固定形」の略）は金属密閉形で、屋内高圧開閉装置組み立て。主に、定格電圧が 6kV、10kV、20kV、または 35kV、定格周波数が 50/60Hz の三相 AC 電力システムで使用されます。

それは何をするのですか？

この装置は、電気エネルギーの受信と配電、および送電線と変圧器の制御、保護、監視に使用されます。引出し型開閉装置とは異なり、XGN ボックス型固定型高電圧開閉装置は、目に見える絶縁ギャップを備えた固定取り付け回路ブレーカーと断路器を使用しているため、多くの中規模産業用および商業用途において、より剛性が高く、コスト効率が高く、保守が容易になります。

モデルコードの内訳:

XGN – ボックスタイプ 固定タイプ 屋内用 金属密閉

ボックスタイプ – 完全密閉型金属ハウジング

固定タイプ – 主要なスイッチング コンポーネントの固定設置

代表的な用途:

工場、集合住宅、ショッピングモール、病院、データセンター、再生可能エネルギーステーションの配電室。

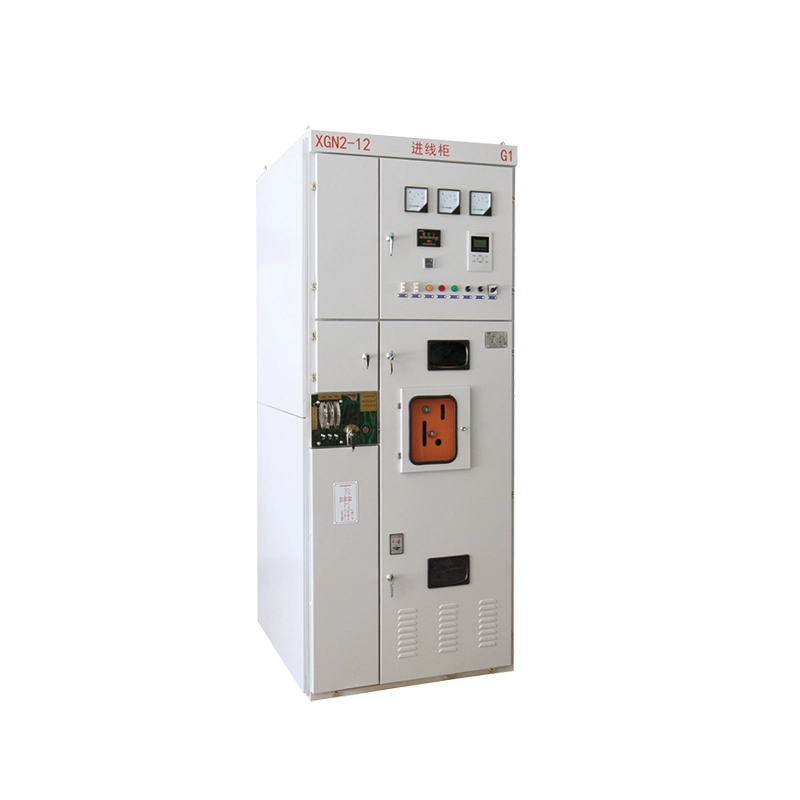

製品説明

The XGN Box-type fixed type High voltage switchgear is a standardized, economical, and highly reliable switchgear solution.その中心構造には、固定取り付け真空サーキットブレーカー、3 ポジション絶縁スイッチ、変流器、電圧変圧器、および包括的なインターロック機構が含まれています。エンクロージャは高品質の冷間圧延鋼またはステンレス鋼でできており、優れた耐食性を実現するために静電粉体でコーティングされています。

主な電気パラメータ: 定格電圧 12kV (24kV/40.5kV オプション)、定格電流最大 3150A、短絡耐電流最大 40kA。の開閉装置GB3906 および IEC62271‑200 規格に完全に準拠しています。

コンパクトな設計 (通常幅 800mm、奥行き 900mm、高さ 2200mm) により、貴重な床面積を節約します。すべての高電圧コンパートメントは完全に密閉され、インターロックされているため、安全な動作が保証されます。フロントパネルには、わかりやすい模式図、表示ランプ、非常トリップボタンが含まれています。

XGN ボックス型固定型高電圧スイッチギヤは、引き出し構成可能性よりも、シンプルな操作、低い初期費用、容易なメンテナンスが優先されるプロジェクトに特に適しています。

製品パラメータ（仕様）

製品の特長と用途

主な特長

1. 固定型のシンプルさ – 故障率の低下

複雑な可動レール構造は必要ありません。 XGN ボックス型固定式高電圧スイッチギヤはボルト接続または直接接触接続を採用しており、機械故障のリスクを大幅に軽減します。

2. 目に見える切断接点 - ロックアウト/タグアウトに対して安全

絶縁スイッチにより、接点位置が明確に表示されます。オペレータはメンテナンス前に回路の分離を視覚的に確認できます。これは、古いオイルタイプまたはミニタイプのギアに比べて、安全性に関する重要な利点です。

3. 小型・省スペース

12kV バージョンでは幅がわずか 600mm です。スペースが限られた変電所の改造に最適です。

4. 完全連動 – 誤操作を防止

サーキットブレーカー、遮断スイッチ、フロントカバー間の機械的および電気的インターロックは、「5 つの予防」要件に準拠しています。

5. 過酷な環境にも適応可能

結露防止ヒーターと IP4X 前面エンクロージャにより、湿気や埃の多い環境でも信頼性の高い動作が保証されます。

応用分野

● 産業プラント – 生産ライン用電源

● 複合商業施設 – メイン物流室

● データセンター - バックアップ電源の切り替え

● 風力/太陽光発電所 - 高圧集電

● 病院 – 固定ギアによるデュアルパワースイッチング

Q&A

Q：XGNボックス型固定型高圧開閉装置と引出型（KYNなど）の違いは何ですか？

A: 素晴らしい質問ですね。 XGN ボックス型固定型高圧開閉装置には、固定設置型サーキットブレーカーが付いています。ブレーカーを「ロールアウト」することはできませんが、より堅牢な構造が得られ、初期費用が削減され、メンテナンスが簡単になります。高可用性の冗長性が重要ではないアプリケーション (例: 年間 500 回未満の操作) では、固定タイプの方が経済的で信頼性が高くなります。

ドア。

制作内容

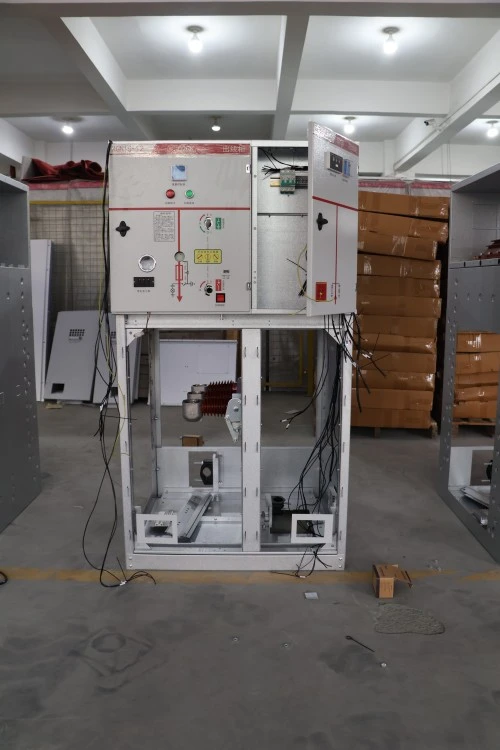

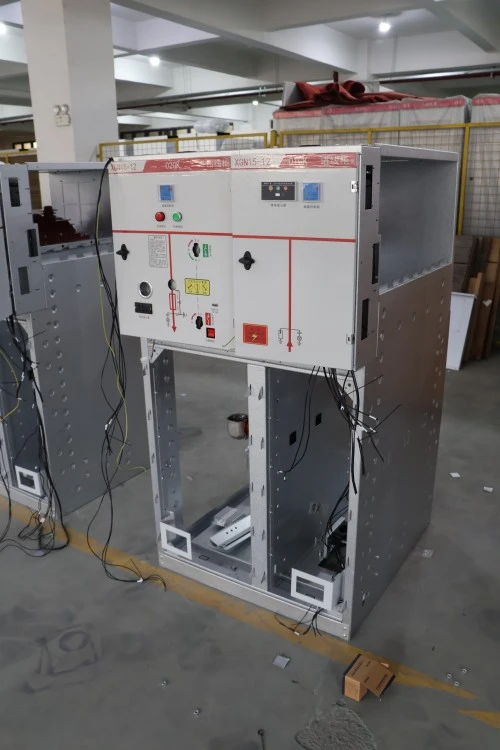

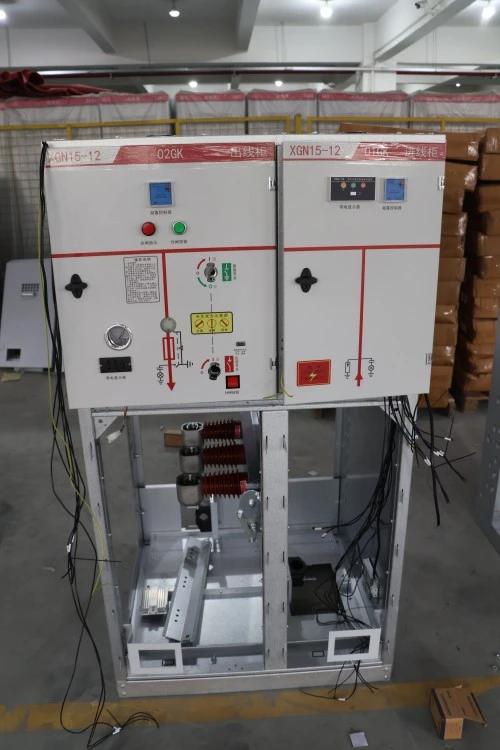

1. 筐体の製造

冷間圧延鋼板（厚さ2mm以上）または304ステンレス鋼

曲げ加工、溶接、表面処理を自社内で行っております。

静電粉体塗装（膜厚≧60μm、塩水噴霧試験≧240h）

2. コアコンポーネント

固定取り付け真空サーキットブレーカー (ブランド: Lugao / オプションの Siemens、ABB)

目に見えるブレークを備えた 3 ポジション絶縁スイッチ

銅バスバー (錫メッキまたは銀メッキ)

電流・電圧トランス（精度等級0.5/0.2S）

3. 内部配線

線番、端子台、プラスチックダクトを明確にマーク

2次配線を2kVで1分間テスト

すべてのワイヤーは難燃性で定格 105°C

4. 工場でのテスト

電源周波数耐電圧試験

主回路抵抗測定

機械動作試験（200回以上）

インターロック機能の検証

部分放電測定（≤10pC）

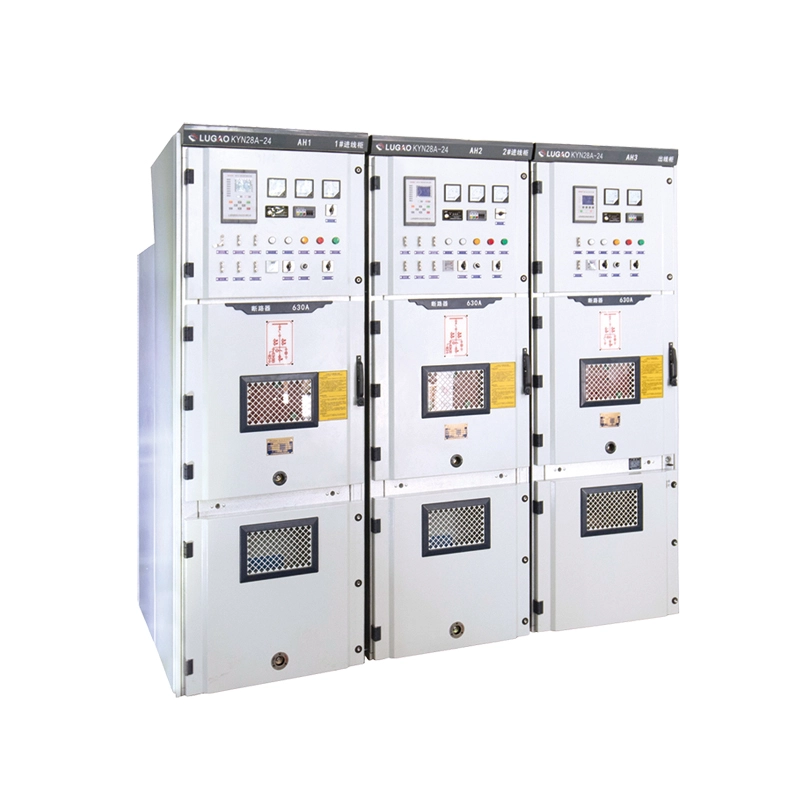

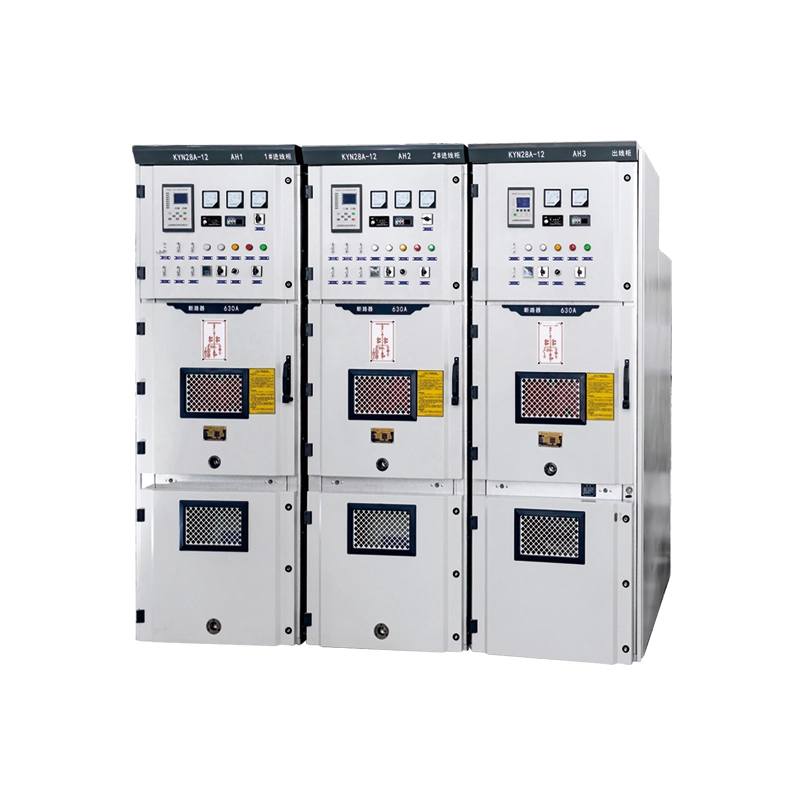

XGN と KYN スイッチギヤ

XGN 固定タイプ開閉装置とKYN 引込み式開閉装置 プロジェクトの要件、メンテナンス戦略、予算によって異なります。 XGN スイッチギヤは、信頼性、シンプルな操作、低い投資コストを優先するアプリケーション向けに設計されており、KYN スイッチギヤは、頻繁なメンテナンスや高い運用の柔軟性を必要とするシステムに適しています。

認証と品質保証

●IEC 62271‑200準拠

● GB 3906 認定

● 内部アーク故障テスト済み (IAC A-FL) – オプション

● ISO 9001:2015 工場管理システム

● 国家高電圧機器試験所（西安・北京）の型式試験報告書

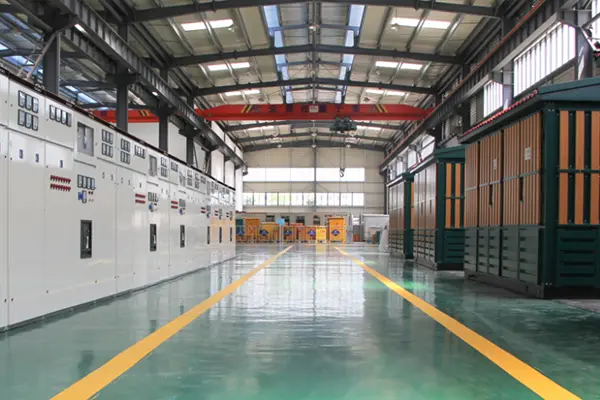

当社の XGN スイッチギアは、CNC レーザー切断機、CNC 曲げセンター、ロボット溶接システム、銅バスバー加工ライン、総合的な高電圧試験ラボを備えた最新の生産施設で製造されています。 XGN ボックス型固定型高電圧スイッチギヤには、テストレポート、配線図、および英語と中国語の操作マニュアル一式が付属して出荷されます。

競合他社と比較した利点 – Lugao を選ぶ理由

梱包と配送

包装規格

●防湿フィルム付き高強度合板個別ケース

●コンポーネント用の内部フォームパッド

●全ての発信端子は絶縁キャップで覆われています。

● バスバー部分はラベルで個別に包装されています。

出荷マーク

● 注文番号、宛先、重量、「壊れ物」および「積み重ね禁止」の標識

配送オプション

● FOB 寧波 / 上海

● リードタイム: 標準構成の場合 15 ～ 25 日

アフターサービスへの取り組み

● 保証期間 – 出荷日から 12 か月 (サービス契約により 24 か月または 36 か月に延長可能)

● テクニカル サポート – 生涯無料のコンサルティング。営業日内の 2 時間以内のリモート トラブルシューティング

● フィールド サービス – 設置ガイドを利用できます。必要に応じてオンサイトで障害対応（保証期間中は無料）

● スペアパーツの供給 - 共通パーツを在庫しています。お急ぎの注文には翌日宅配便でお届けします
