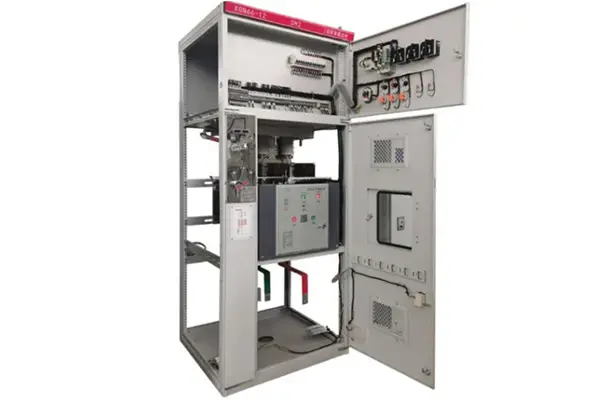

高電圧固定交流金属密閉開閉装置

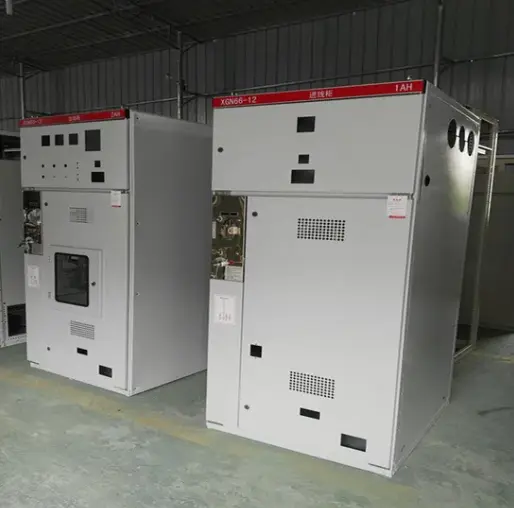

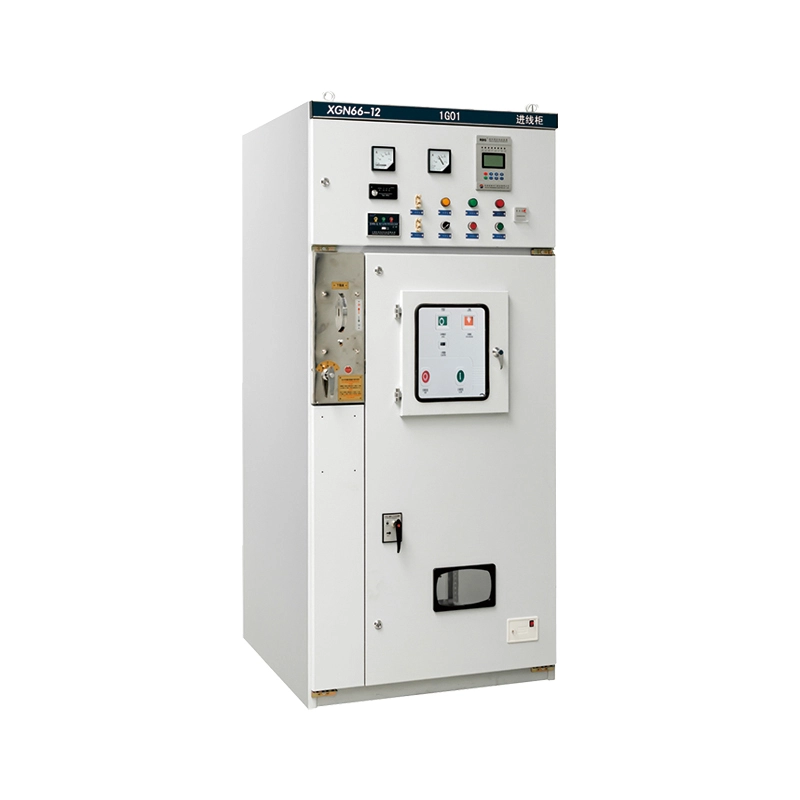

高電圧固定交流金属密閉開閉装置 (モデル: XGN66-12) は、屋内の空気絶縁された開閉装置の完全なセットです。定格電圧 3.6kV、7.2kV、および 12kV で動作する三相 AC 50/60Hz 電力システム用に設計されています。

描画可能なバリアントとは異なり、この固定 AC 金属密閉開閉装置は、固定取り付けの真空回路ブレーカーと構造化絶縁システムを利用しています。この設計理念により、主回路の接続が簡素化され、機械的安定性が向上し、安全性を犠牲にすることなくコスト効率の高いソリューションが提供されます。エンクロージャは高張力冷間圧延鋼板から製造され、溶接およびボルト締めされて輸送中や動作中の変形に耐える堅牢な構造を形成しています。これは、グリッドから電気エネルギーを受け取り、それを変圧器、モーター、その他の高電圧負荷に分配するための重要なインターフェイスとして機能し、統合された制御、計測、および保護機能を単一のコンパクトな設置面積に提供します。

製品の特長と用途

主な特長（Q&A形式）

Q: この高電圧固定 AC 金属密閉開閉装置の「固定」設計が引き出し式タイプよりも優れているのはなぜですか?

A: シンプルさと強さ。主要コンポーネントが固定されているため、一次回路接続はより堅牢になり、手押し車の移動に伴う接点の摩耗の問題が発生しにくくなります。この設計により、キャビネットの体積を小さくすることができ (従来の設計よりも 50% 近く小さい)、スペースが限られた屋内変電所に最適です。また、誤操作を防止する「5 プルーフ」インターロック機構を維持しながら、初期調達コストも一般的に低く抑えられます。

Q: Lugao Power は操作員の安全をどのように確保していますか?

A: 安全性は機構に組み込まれています。の開閉装置メインスイッチ、断路器、キャビネットドアの間に強制機械ロックシステムが装備されています。高電圧固定交流金属密閉開閉装置は、目に見える遮断点 (絶縁スイッチ) を備えており、オペレータはメンテナンス前に電源がオフになっていることを視覚的に確認でき、世界的な電気安全規格に準拠しています。さらに、GN30-12 断路器などのコンポーネントは完全に密閉されており、アークフラッシュへの露出を防ぎます。

Q: この製品はどのような環境で使用できますか?

A: この製品は、過酷な産業環境向けに設計されています。 -25 °C ～ +40 °C の温度範囲および最大 1000 m の高度 (高高度向けにカスタマイズ可能) で確実に動作します。以下の分野で広く使用されています。

1. 発電所および変電所: 主要な入出力ユニットとして。

2. 産業および鉱業企業: 重機および変圧器の制御用。

3. 高層ビル: 地下室または技術フロアの配電室用。

4. 再生可能エネルギー: 風力発電所または太陽光発電所の同期ポイントとして。

Q: この高電圧固定交流金属密閉開閉装置は簡単なメンテナンスをサポートしていますか?

A: もちろんです。 「固定」であるにもかかわらず、メンテナンスは簡単です。フロントパネルから回路ブレーカーコンパートメントに簡単にアクセスでき、バスバーチャンバーは上部で隔離されています。ヒューズの交換（ヒューズ組み合わせの場合）は簡単かつ安全です。

生産詳細と品質保証

技術的な職人技

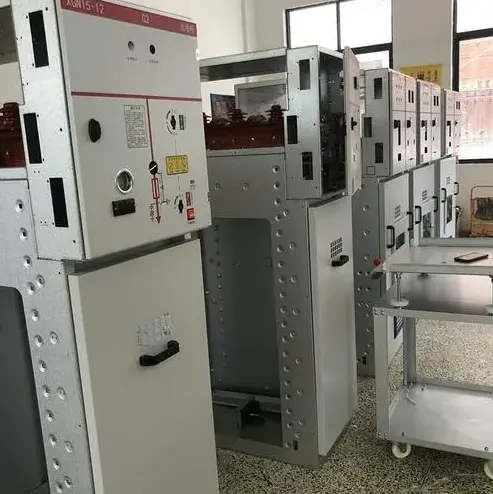

●高度な製造：金属エンクロージャーはCNCパンチング、曲げ、シャーリングマシンを使用して加工され、高い精度と互換性を保証します。フレームは高力ボルトで組み立てられており、溶接変形がありません。

● 断熱性能: このシステムは主な断熱媒体として空気を使用します。ただし、バスバーの相間隔の最適化と高沿面絶縁体の使用により、高電圧固定 AC 金属密閉開閉装置は 42kV 電源周波数耐電圧試験に容易に合格します。

●インターロック機構：信頼の「5重防止」インターロック機構を採用しています。

1. 接地スイッチが閉じている場合、ブレーカーが閉じるのを防ぎます。

2. ブレーカーが閉じている場合、接地スイッチが閉じるのを防ぎます。

3. ブレーカーが通電している場合、フロント/リアパネルが開くのを防ぎます。

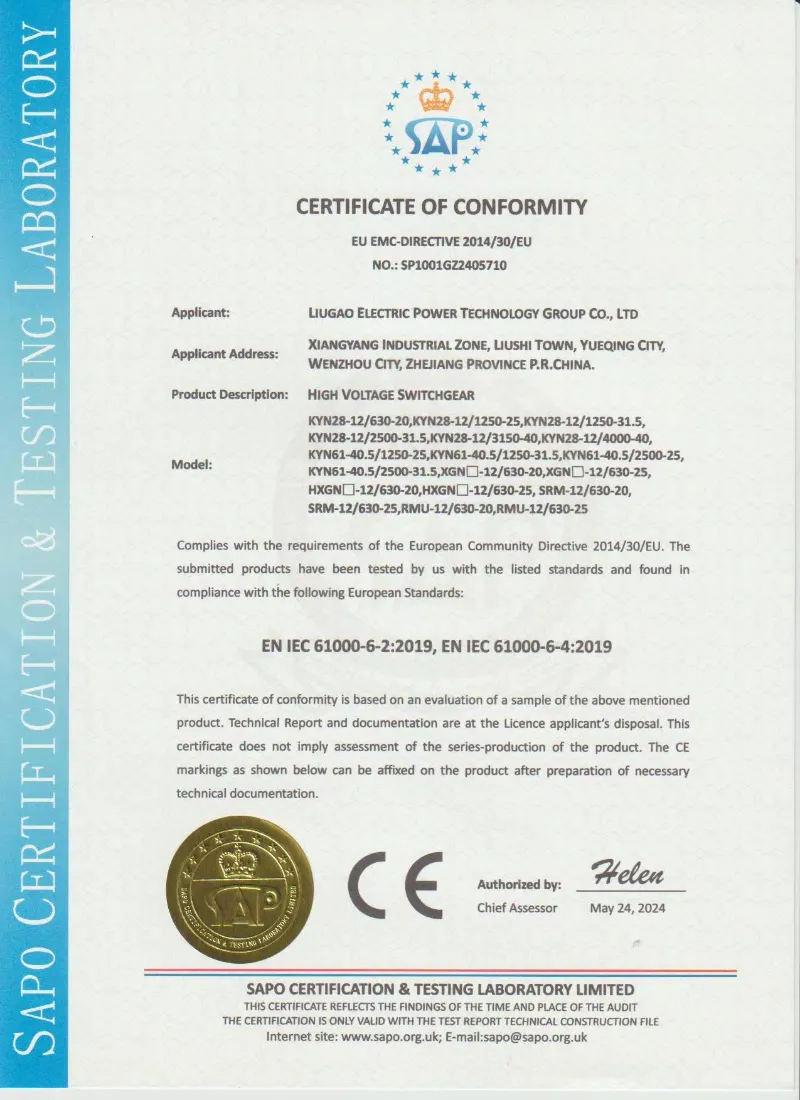

認証

● 鹿高電力株式会社厳格な国際ガイドラインを遵守しています。当社の XGN66-12 シリーズは完全に型式テストされており、IEC 62271-200 (AC 金属密閉開閉装置および制御装置) に準拠しています。また、生産施設では ISO 9001 認証を取得しており、安定した品質を保証しています。

製品パラメータ（仕様）

正しい評価を選択することが重要です。 12kV で 1000kVA の変圧器の場合、潜在的な故障電流を効果的に処理するために、25kA の短時間耐力を備えた 630A 定格電流を推奨します。負荷固有の計算については、当社のエンジニアにお問い合わせください。

鹿高電力株式会社を選ぶ理由

実証済みの輸出専門知識:過去 5 年間にフィリピン、ベトナム、サウジアラビア、ナイジェリアで 500 台を超えるユニットの導入に成功しており、当社の梱包ソリューション (強化スチール製の箱や VCI 防食フィルムを含む) は、長距離の海上輸送や湿気の多い港での保管に耐えられるようテストされています。

実際のカスタマイズ:RAL カラーマッチング以外にも、既存の保護リレー方式 (ABB/Siemens/Schneider 互換) に適合するようにカスタマイズされた CT/VT 比と補助接点構成を提供します。

アジャイルサプライチェーン:現地コンポーネントのエコシステムを活用することで、主要コンポーネント (VS1/ZN63 真空遮断器) の品質を犠牲にすることなく、欧州の同等製品よりも大幅に速い 15 ～ 20 日のリードタイムを保証します。

アフターフォロー

ホットライン:技術的な質問には 2 時間以内 (24 時間年中無休) で回答します。

スペアの物流:重要なスペアパーツは DHL/FedEx 経由で 48 時間以内に発送されます。

デジタルドキュメント:当社は、船舶の出発前にクラウド リンク経由で完全な英語の配線図、SLD、および操作マニュアルを提供し、現場チームが事前に準備できるようにします。
