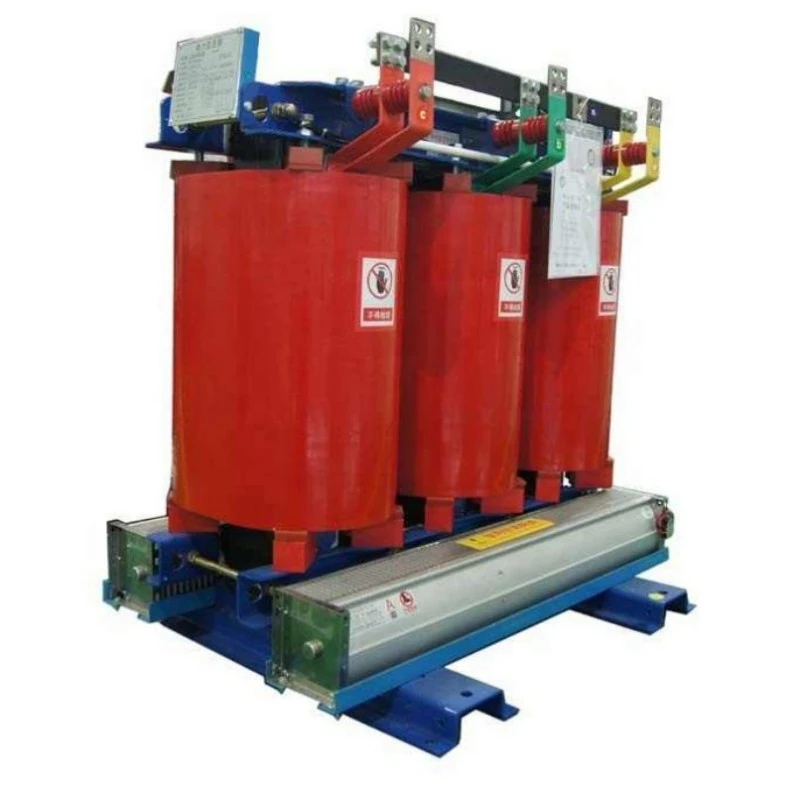

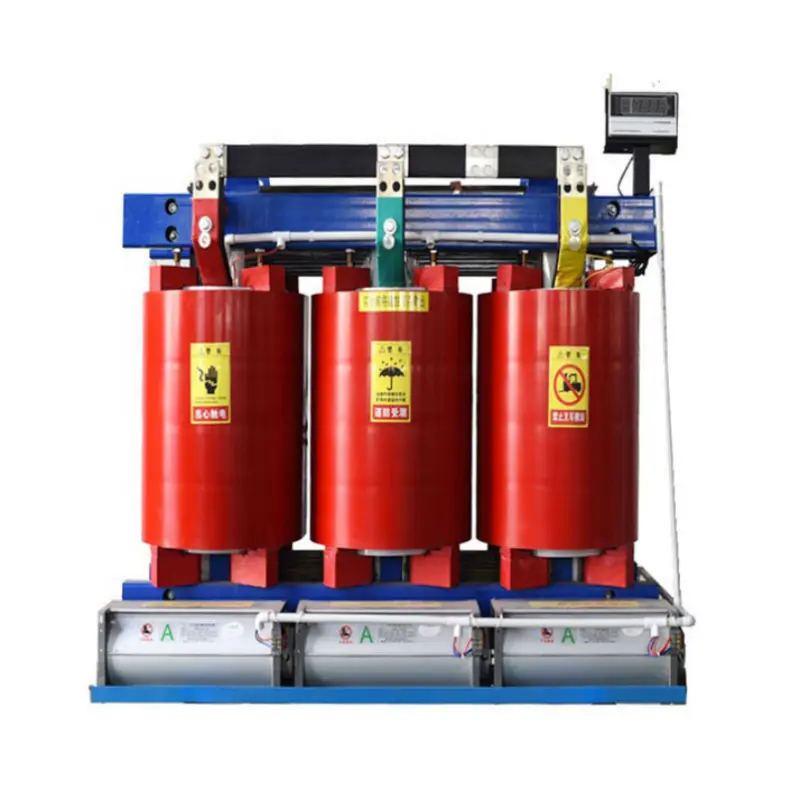

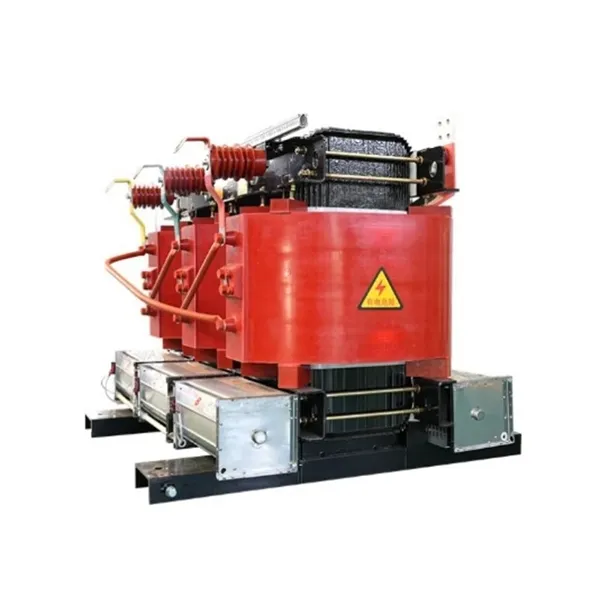

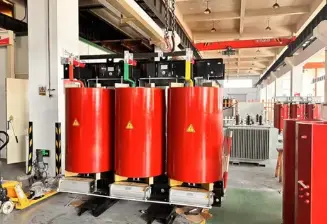

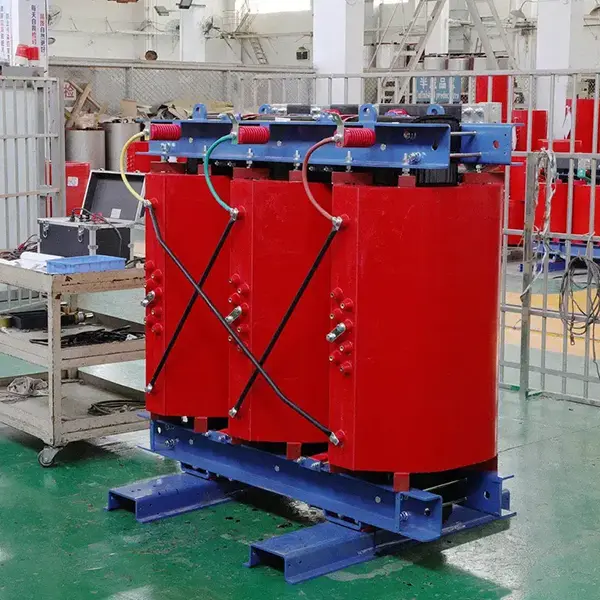

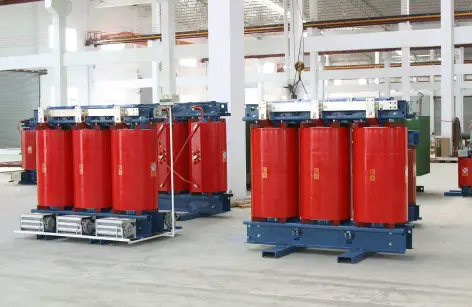

空冷屋外絶縁乾式変圧器

本製品は屋外型、絶縁型、乾式変圧器空冷(ANAN)を利用。断熱や放熱に液体媒体を使用せず、自然対流または強制空冷を利用して温度上昇を制御します。

それは何をするのですか？

1. 電気的絶縁 : 一次巻線と二次巻線の間に物理的な電気障壁を作成し、グランド ループを効果的に遮断し、高調波を抑制し、グリッドからの高周波干渉とサージを除去し、敏感な負荷に「クリーンな」電力を供給します。

2. 電圧変換 : 要件に応じて AC 電圧を昇圧または降圧し、さまざまな機器の電源ニーズに適応します。

3. 安全保護 : 絶縁設計により、人が高電圧側に直接接触するのを防ぎ、感電の危険を大幅に軽減します。

4. 屋外適応: IP54 以上の保護等級向けに設計された頑丈なエンクロージャにより、風、雨、ほこり、塩水噴霧、および長期の紫外線暴露に耐えることができます。

つまり、過酷な屋外環境で安全、クリーン、メンテナンス不要の電源絶縁および変換ソリューションが必要な場合、この空冷屋外絶縁乾式変圧器が中心的なソリューションとなります。

製品の利点

従来の油入変圧器や標準屋内乾式変圧器と比較して、この製品には次の 5 つの主要な利点があります。

1. ゼロ汚染、メンテナンスフリー: オイルフリー設計により、漏れによる土壌や水の汚染のリスクが完全に排除され、毎年のオイルのテストと交換に伴うメンテナンスコストとダウンタイムも不要になります。厳しい環境規制の下での屋外プロジェクトにとって、これは決定的な利点です。

2. 優れた屋外環境耐性 : 真空圧力含浸 (VPI) プロセスとクラス H (180°C) 断熱システムを利用し、ステンレス鋼またはアル亜鉛鋼製の完全に密閉された溶接屋外エンクロージャと組み合わせます。 -25°C ～ 50°C の周囲温度および最大 95% の相対湿度で安定して動作します。塩水噴霧、菌類、腐食に対する耐性があります。

3. 電気絶縁による究極の安全性 : 一次巻線と二次巻線間の強化絶縁により、3kV ～ 5kV (モデルによって異なります) の耐電圧を実現します。 DC成分、第3高調波、さまざまなサージの影響をグリッドから効果的に隔離し、下流の精密機器を保護します。

4. 自然空冷、静かで信頼性の高い: ファンを使用せずに空気の対流を利用して熱を放散します (オプション)。作動音は油入変圧器に比べて大幅に低くなります。コアコンポーネントに回転する機械部品がないため、平均故障間隔 (MTBF) が大幅に向上します。

5. 緊急時に使用可能な高い過負荷容量：連続運転の場合は最大120％、短期間の運転では最大150％の緊急過負荷容量。予期せぬ屋外負荷のピーク時（複数のモーターが同時に始動する場合など）、直ちに容量を増やす必要はなく、ユーザーにとって貴重な時間を無駄にします。

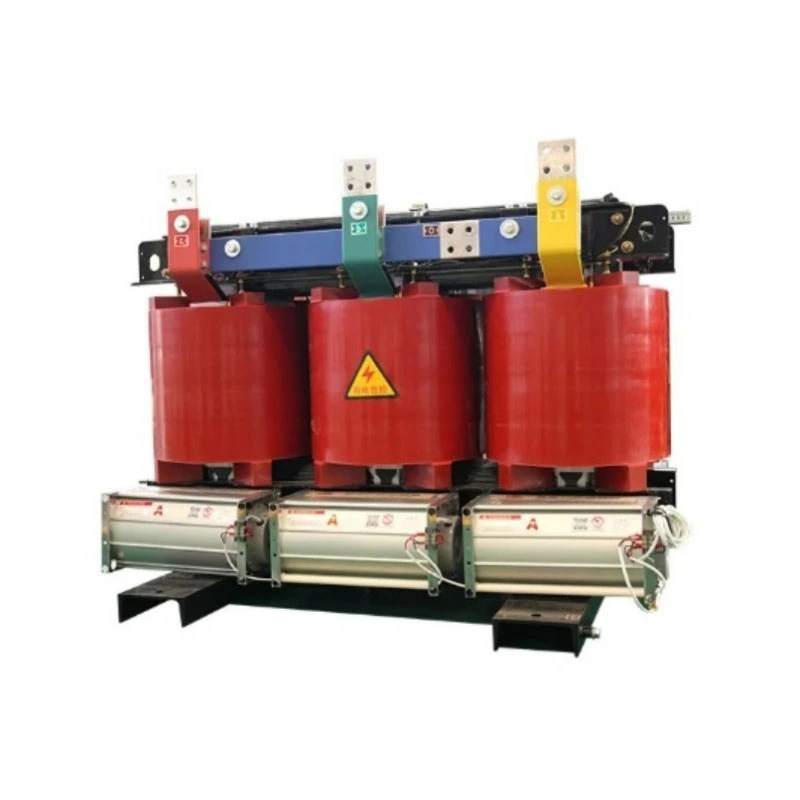

製品の特徴

コア：高透磁率冷間圧延方向性珪素鋼、段重ね接合加工により無負荷損失と励磁電流を大幅に低減。

巻線 : 高電圧巻線と低電圧巻線の両方に全銅 (オプションでアルミニウム) の導体が使用され、Nomex® または同様のアラミド絶縁紙で包まれ、無溶剤ワニスによる VPI 真空含浸によって処理され、堅牢で耐湿性、耐高温性の固体絶縁構造が形成されます。

絶縁構造 : 一次巻線と二次巻線を別々のボビンまたは独立したコアレッグに巻き、間にオプションの静電シールドを設けることで結合容量を最小限に抑え、優れた高周波干渉抑制を実現します。

保護筐体 : 標準 IP54 保護 (防塵、防滴)、IP65 はオプション。厚さ2.0mmのステンレス鋼またはガルバリウム鋼板を使用した筐体で、防雨屋根、ステンレス製換気ルーバー、こじ開け防止ロックを備えています。

温度制御システム: 内蔵の PTC または PT100 RTD 温度センサー。スマート温度コントローラーに接続可能で、過熱アラーム、トリップ保護、自動ファン起動 (オプションのファンが取り付けられている場合) を実現します。

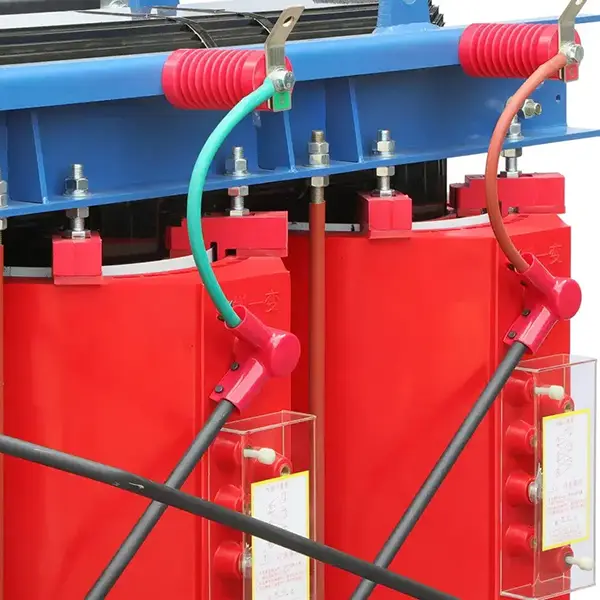

端子 : シリコーンゴムシールとケーブルグランドエントリを備えた屋外高電圧ジャンクションボックス。低圧側には錫メッキ銅バスバーまたは防水コネクタを使用します。

製品の用途

この空冷屋外絶縁乾式変圧器は、次のシナリオで広く使用されています。

再生可能エネルギー生成 : 太陽光発電所および風力発電所のスキッドマウント変電所の低電圧側を絶縁し、系統接続またはローカル電源供給の前にインバーター出力電圧を絶縁します。

屋外産業機器 : 石油掘削プラットフォーム、露天掘り鉱山破砕機、港湾陸上電力システム、トンネルボーリングマシン (シールドマシン) の電源絶縁、系統サージによる機器の損傷を防止します。

一時的および非常用電源 : 屋外イベント、スポーツ競技会、災害救援現場向けに発電機の出力を絶縁し、オーディオ、ビデオ、および制御機器にクリーンな電力を供給します。

充電インフラストラクチャ : 屋外 DC 急速充電器用の入力絶縁変圧器。充電モジュールを保護しながら、グリッドへの高調波フィードバックを防ぎます。

スマート グリッドおよび配電: 屋外リング メイン ユニットおよびコンパクトな変電所内のステーション サービスまたは絶縁変圧器は、オートメーション ターミナル (DTU/FTU) に安全で信頼性の高い電力を供給します。

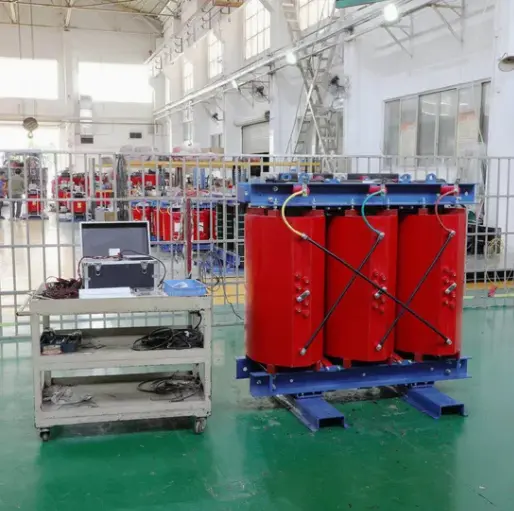

制作内容

VPI 真空加圧含浸プロセス

すべての巻線には、真空下で無溶剤の絶縁ワニスが含浸されており、内部の空気が除去され、ワニスが巻線、層間、接地まで完全に浸透します。硬化後は、標準的な含浸プロセスをはるかに上回る熱伝導率、機械的強度、耐湿性を備えたモノリシックな「固体」構造を形成します。

屋外専用ジャンクションボックス

低電圧コンセントボックスには難燃性の絶縁サポートパネルが採用されており、銅製バスバー間に十分な電気的クリアランス (>20mm) が確保されています。ケーブル入口には、さまざまな外装ケーブルまたはゴム被覆ケーブルと互換性のあるマルチシール ガスケットとケーブル グランドが使用されており、ケーブルに沿ってボックス内への湿気の侵入を防ぎます。

耐久性の高いステンレススチール製エンクロージャ

エンクロージャーはレーザー切断、CNC 曲げ、ロボット溶接を使用して製造されており、すべての継ぎ目は継続的に密閉されています。ドアには 3 点ロック ハンドルと耐候性シーリング ガスケットが付いています。トップカバーは角度の付いたレインシールドとして設計されており、屋外での吊り上げに便利なリフティングアイボルトが含まれています。

梱包、配送、アフターセールス

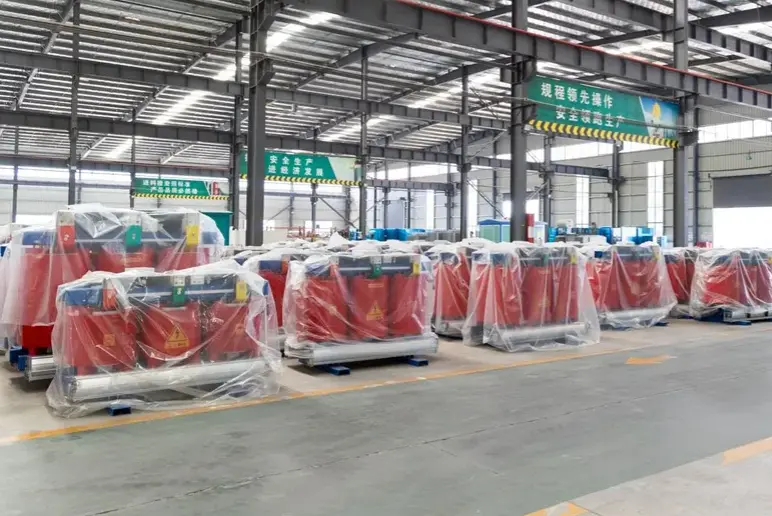

梱包方法

1. 変圧器本体は防湿 PE フィルムで包まれ、内部には乾燥剤が入れられています。

2. 頑丈な木箱または燻蒸処理されていない合板箱 (輸出基準を満たす) に梱包され、クッション用の高密度フォームまたは空気充填バッグで囲まれています。

3. 箱の外側に「防湿」、「壊れ物」、「This Way Up」などのラベルが貼られています。

配送方法

1. 国内：物流専用トラック（小容量はでっぽん/SFエクスプレス重量物で発送可能）。

2. 輸出: 税関書類を含む、海上、鉄道、または航空貨物の手配。

アフターサービス

1. 保証期間: 受領日から 12 ヶ月。

2. 保証期間中の製造上の欠陥については、無料で修理または交換します。

よくある質問（Q&A）

Q1：空冷屋外絶縁乾式変圧器は、通常の油入変圧器に比べて過熱、焼損しやすいのではありませんか？

A: Quite the opposite.空気は油に比べて熱伝導率が低いですが、当社の製品はクラスH絶縁（定格180℃）とVPI真空含浸プロセスを採用しています。 Heat from the windings is efficiently conducted away and dissipated through the enclosure.同じ容量の場合、当社の設計はより大きな温度上昇マージンを備えており、従来のユニットでのオイル漏れとその後のオイルレベルの低下によって引き起こされる焼損故障が発生する可能性が低くなります。私たちの空冷屋外絶縁乾式変圧器40°C の屋外条件で全負荷時でも、ホットスポット温度は断熱限界を大幅に下回って動作します。

Q2：雨の日に屋外で冷却ルーバーから雨水が浸入し、内部でショートすることはありませんか？

A: いいえ。当社のエンクロージャ保護等級は IP54 です。ルーバーは、内部にラビリンス スタイルのチャネルと金属メッシュ スクリーンを備えています。試験の結果、毎分10mmの降雨強度で正面から直接噴霧しても、内部は完全に乾燥したままであることが示されています。すべてのケーブル入口ポートには防爆グレードの密閉グランドが使用されており、湿気の侵入経路を完全にブロックします。
