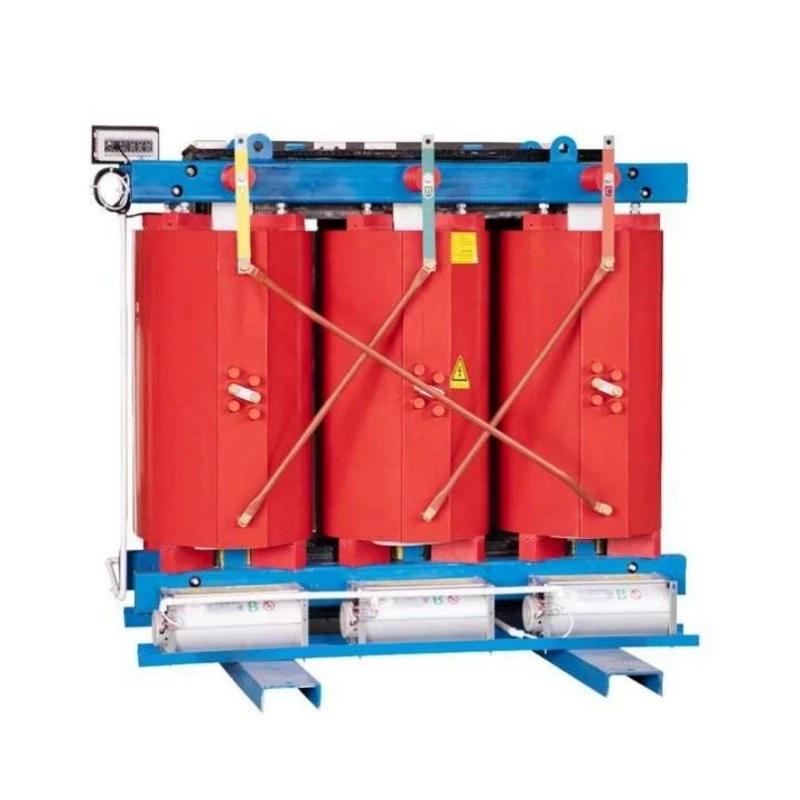

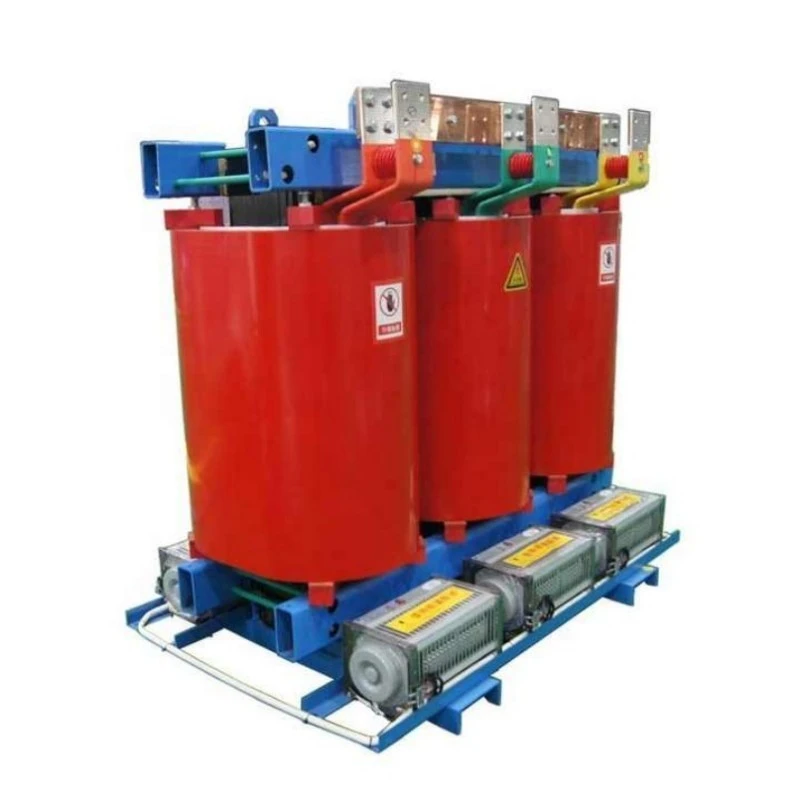

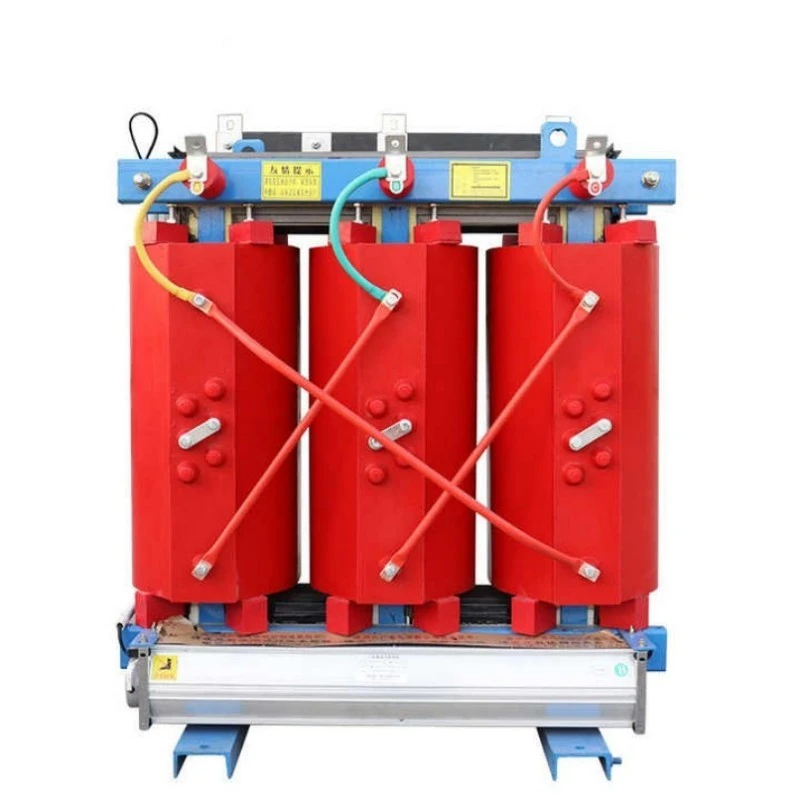

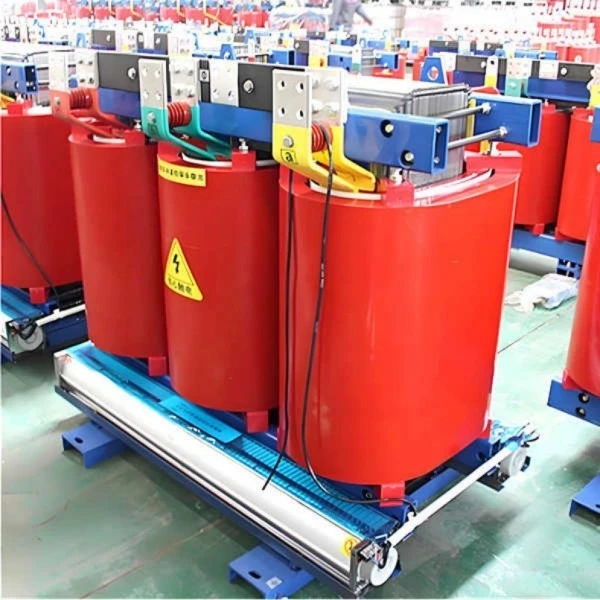

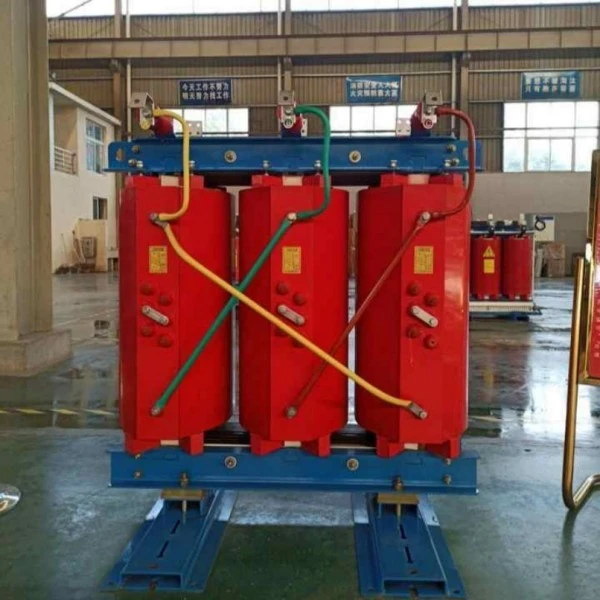

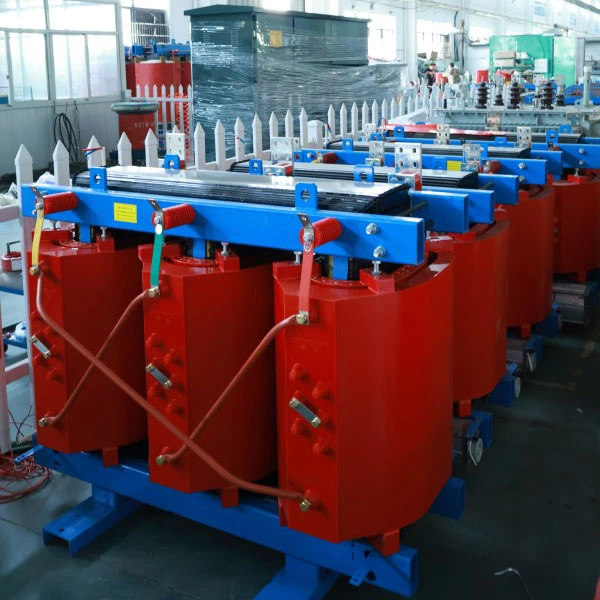

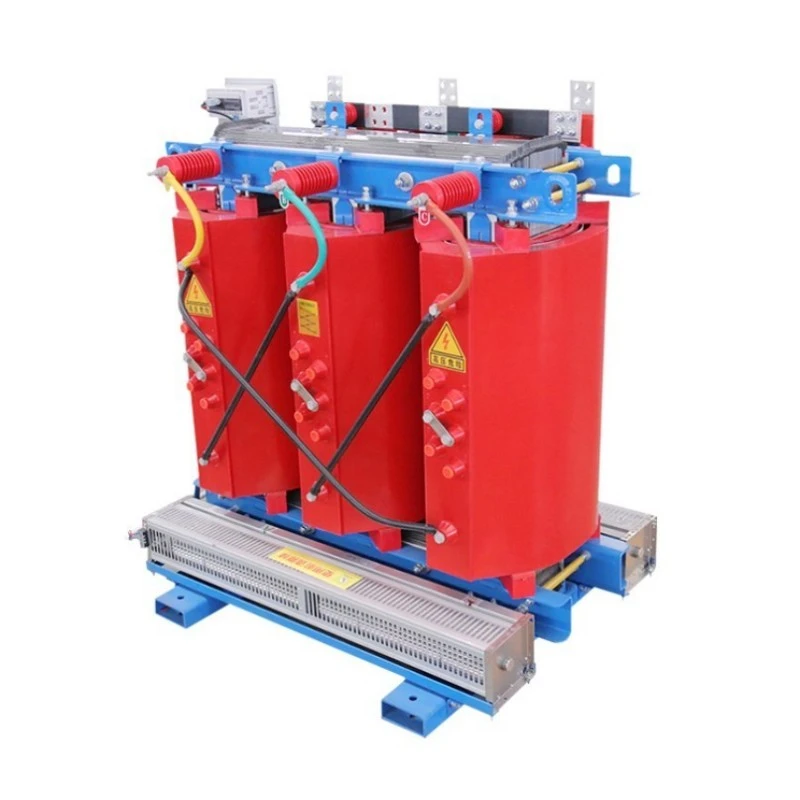

銅巻線パッド搭載乾式変圧器

この装置は何ですか?

銅巻線パッドマウント乾式変圧器は、パッドマウント屋外設置用に特別に設計された三相鋳造樹脂乾式変圧器です。中電圧 (通常 10kV ～ 35kV) を低電圧 (400V/380V) に降圧して、住宅地域、商業センター、工業団地、再生可能エネルギー プロジェクトに安全に配電します。

従来とは異なり油入変圧器、本製品は絶縁油を使用しておりません。代わりに、自然冷却または強制空冷と組み合わせたエポキシ樹脂固体絶縁体が採用されています。巻線は完全に高導電性銅で作られており、抵抗損失が低く、過負荷容量が向上し、耐用年数が長くなります。パッド取り付けエンクロージャにより、別の変電所の建物を必要とせずに地上に直接設置できるため、土木建設のコストとスペースが大幅に節約されます。

製品説明

Lugao の銅巻線パッド搭載乾式変圧器は、屋外配電ネットワークの信頼性、効率、安全性を考慮して設計されています。定格は 50kVA ～ 2500kVA、標準電圧は 10kV/0.4kV (6kV、20kV、または 35kV にカスタマイズ可能) で、この変圧器は GB 20052-2020 レベル 2 のエネルギー効率基準を満たしており、一部のモデルはレベル 1 に近づいています。

主な電気的性能には、従来の乾式変圧器よりも最大 37% 低い無負荷損失、最大 30% 削減された負荷損失、部分放電 ≤5pC、および 1 メートルでのノイズ レベル ≤55dB が含まれます。銅巻線により優れた熱伝導性と機械的強度が保証され、短絡耐性が大幅に向上します。

このユニットは、IP23 以上の定格を備えた耐候性のロック可能なパッド取り付けエンクロージャに収容されており、雨、ほこり、破壊行為から保護されます。 PT100 センサー、自動起動ファン、過熱アラーム、RS485 通信を備えたインテリジェントな温度制御システムが標準装備されています。

30 年の設計寿命と最小限のメンテナンス要件を備えたこの銅製巻線パッド取り付け乾式変圧器は、安全で長持ちする省エネの配電ソリューションを求める公益事業会社、EPC 請負業者、施設管理者にとって理想的な選択肢です。

製品パラメータ（仕様）

製品の特徴と用途

主な特長

全銅巻線 - アルミニウムと比較して、抵抗損失が低く、過負荷容量が高く、短絡耐性が優れています。

耐火性および防爆性 - エポキシ樹脂鋳造、自己消火性、油漏れのリスクなし。

パッドマウント設計 – 地上設置なので変電所の建物は不要で、土木工事コストが 40 ～ 60% 節約されます。

超低損失 – GB レベル 2 のエネルギー効率を満たし、年間電気代を大幅に削減します。

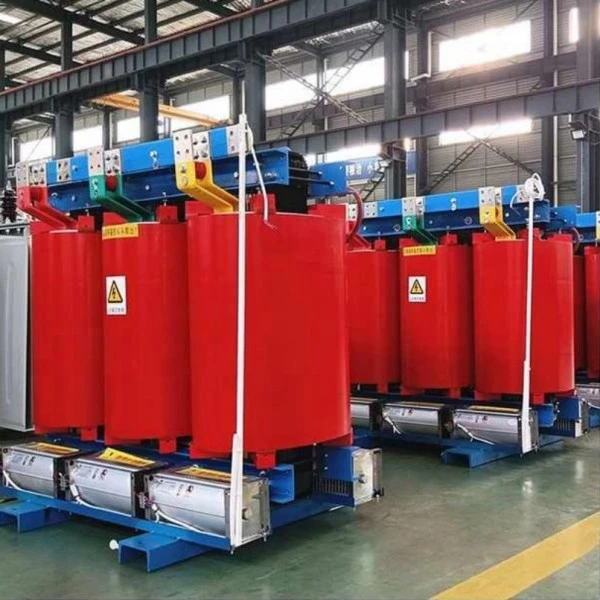

スマートモニタリング - PT100 センサー、ファン自動起動、過熱アラーム/トリップ、RS485 から BAS。

低騒音 – ≤55dB、住宅地および商業地に適しています。

メンテナンスフリー – オイルテスト、乾燥、可動部品は不要です。

Q&A: 製品機能の説明

Q1: 屋外用変圧器として油入形ではなく銅巻パッド搭載乾式変圧器を選ぶ理由を教えてください。

A: 油入変圧器は、特に住宅地や環境に敏感な地域では、火災や漏電の危険性があります。銅巻パッド搭載乾式変圧器は油を使用していないため、延焼や地面汚染の心配がありません。さらに、銅巻線により熱伝導性と機械的強度が向上し、夏のピーク負荷下でも信頼性の高い動作が保証されます。現在、消防法の厳格化により、多くの自治体では新しい屋外設置に乾式変圧器の使用を義務付けています。

Q2: 銅巻線は本当にアルミニウムに比べて追加コストを払う価値がありますか?

A: もちろんです。銅巻線パッドマウント乾式変圧器の初期コストは、アルミニウム巻線ユニットよりも約 15 ～ 20% 高くなりますが、総ライフサイクル コストは大幅に低くなります。銅は導電率が 40% 高いため、負荷損失が低くなり、電気料金が削減されます。銅は引張強度も高いため、変圧器は短絡力によく耐えます。 30 年の設計耐用年数を超えると、エネルギーの節約だけでも投資が十分に正当化されます。

Q3: この変圧器は、特に南部地域の高湿度や雨季に対応できますか?

A: はい。当社の銅巻線パッド搭載乾式変圧器は、エポキシ樹脂が銅巻線を完全に封入し、密封された絶縁層を形成する真空鋳造プロセスを使用しています。コアとクランプには防錆処理が施されています。 IP23 エンクロージャを使用すると、変圧器は相対湿度 100% で正常に動作します。長時間のシャットダウン後に再起動する前に乾燥する必要はありません。

Q4: 夏のピーク時に変圧器が過負荷になった場合はどうなりますか?

A: 自然空冷(AN)では100%負荷で連続運転します。強制空冷 (AF) を使用すると、容量が 40 ～ 50% 増加します。銅巻線は 150% の定格負荷に 2 時間耐えることができます。この過負荷機能により、重要なイベント時の電力継続が保証されます。

Q5: 保証期間はどのくらいですか?また、その範囲は何ですか?

A: 標準保証は出荷から 12 か月で、すべての製造上の欠陥がカバーされます。有料サービス契約を締結すると、保証を 36 か月または 60 か月に延長できます。技術サポートは生涯無料です。

制作内容

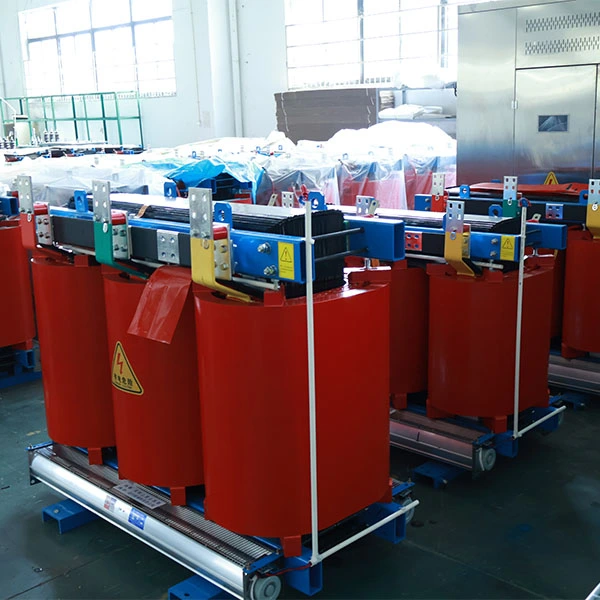

芯材と製造工程

すべての銅巻線パッド実装乾式変圧器のコアは、高透磁率の冷間圧延方向性ケイ素鋼を使用して構築されており、無負荷電流と漂遊損失を最小限に抑えるためのステップラップジョイントが付いています。コアは精密にせん断され、均一な磁路を確保するために自動的に積み重ねられます。

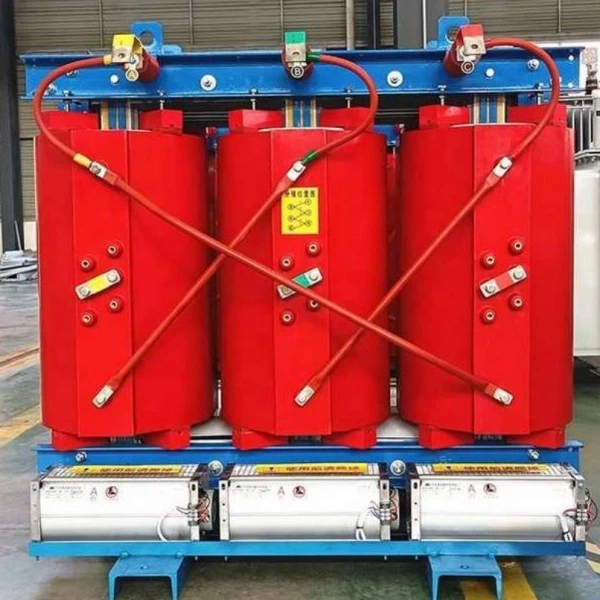

巻線構造 – 全銅

高電圧巻線と低電圧巻線の両方に無酸素銅導体が使用されています。低圧巻線は均一な層間絶縁を備えたフォイル巻線構成を採用しており、短絡耐量が大幅に向上しています。銅の優れた熱伝導率は、熱をより効果的に放散し、ホットスポットの温度を下げるのにも役立ちます。

断熱システム – エポキシ樹脂真空注型

巻線は高級エポキシ樹脂を使用して真空中で鋳造されており、ボイドを排除し、部分放電 ≤5pC を保証します。この固体断熱システムは難燃性、防湿性、化学的に安定しています。絶縁油を使用していないため、変圧器は屋内および屋外のパッド取り付け設置に安全です。

エンクロージャとパッドマウント設計

のトランス耐候性粉体塗装が施された頑丈でロック可能なスチール製の筐体に収納されています。標準の保護は IP23 (防雨および防塵) ですが、過酷な環境向けにオプションで IP34 または IP54 を選択できます。ベースはコンクリートパッドに直接取り付けるように設計されており、下からケーブルが入ります。リフティングラグとアース端子が標準装備されています。

品質とテストの保証

各銅巻線パッド搭載乾式変圧器は、出荷前に次のような包括的な型式テストと日常テストを受けます。

1. 無負荷損失および負荷損失試験

2. 短絡インピーダンス試験

3. 誘導過電圧耐量試験

4.部分放電測定(≤5pC)

5. 雷インパルス試験

6. 温度上昇試験

7. すべての重要なパフォーマンス指標が GB および IEC の要件を超えています。

認証

1. ISO 9001:2015 品質マネジメントシステム

2.CE認証済み

3. 独立した研究所からのタイプテストレポート
