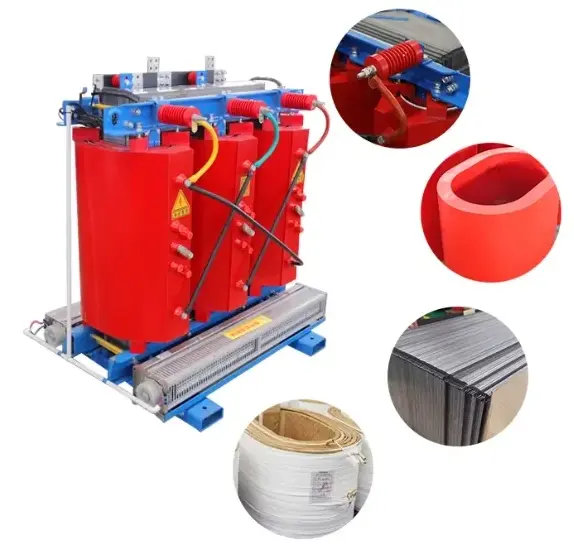

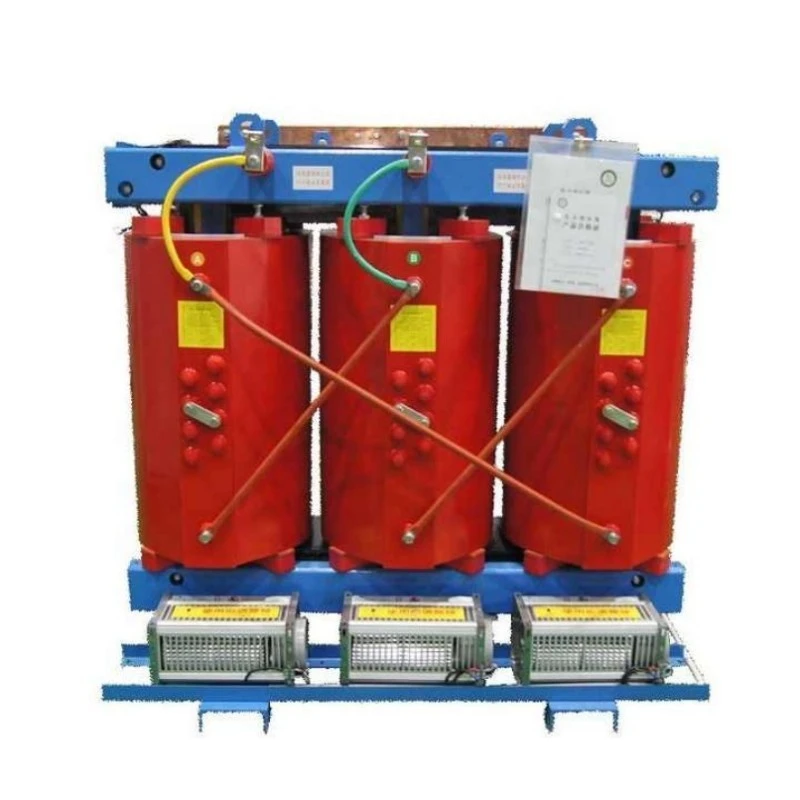

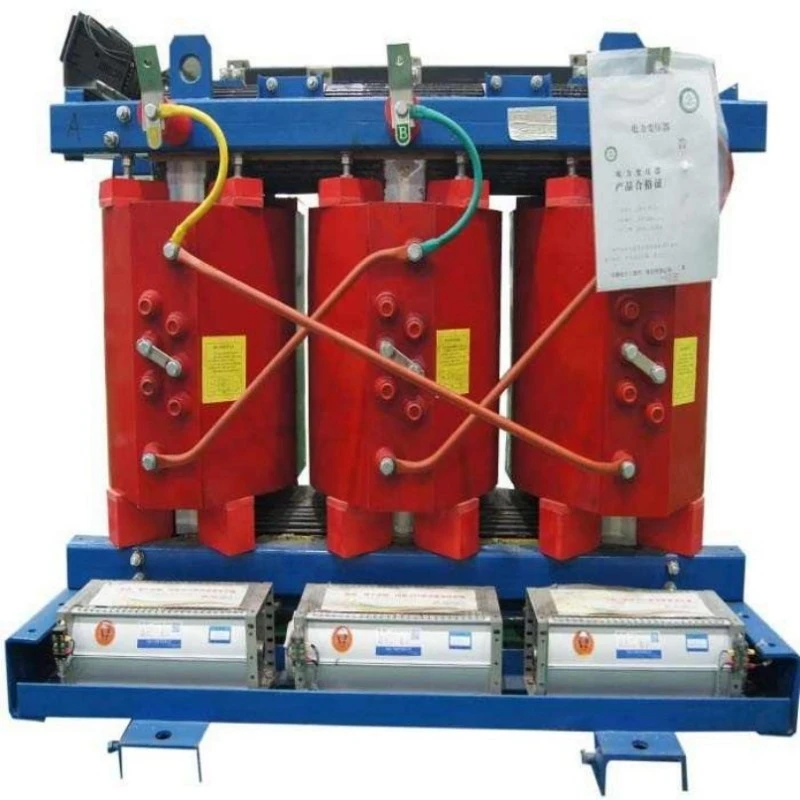

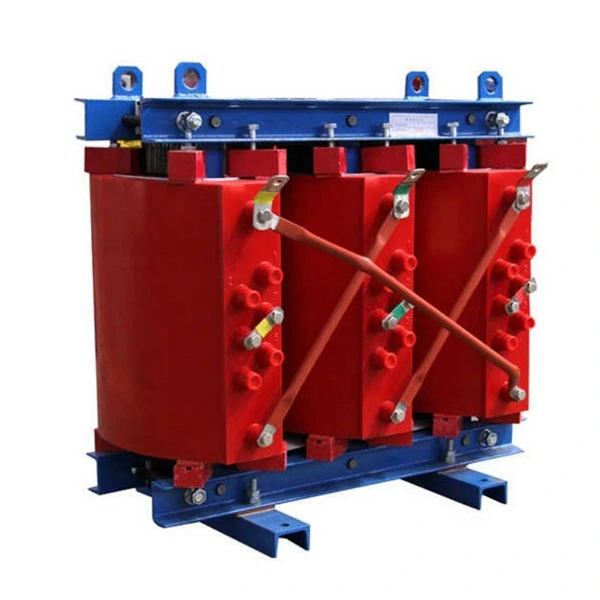

銅巻キャスト樹脂自動乾式変圧器

銅巻キャスト樹脂自動乾式変圧器は、本質的な安全性と最小限のメンテナンスを備えた信頼性の高い電圧変換を必要とするアプリケーション向けに設計された高性能配電ソリューションです。この高度なトランスは、真空条件下で高級エポキシ樹脂に完全に封入された 100% 銅巻線を使用し、優れた絶縁耐力と環境保護を提供する固体でボイドのない絶縁システムを作成します。

従来の油入変圧器とは異なり、可燃性液体を含まない乾式のため、油漏れによる火災や環境リスクがありません。単巻変圧器の設計により、同等の絶縁変圧器と比較してサイズと重量を削減しながら高効率の電圧調整が可能となり、電圧補正、モーター始動アプリケーション、およびガルバニック絶縁が必要ない HVAC システムに最適です。

銅巻キャスト樹脂自動乾式変圧器は、安全性、スペース効率、動作信頼性が最優先される屋内設置、商業ビル、産業施設、再生可能エネルギーシステムに優れています。優れた短絡強度と優れた過負荷耐性を備えたこの銅巻キャスト樹脂自動乾式変圧器は、厳しい負荷条件下でも安定した電力品質を提供します。

製品パラメータ（仕様）

製品の利点

1. 優れた導電性とエネルギー効率

当社の変圧器は 100% 高純度の電解銅巻線を使用しており、アルミニウムの代替品と比べて目に見える性能の向上を実現します。

エネルギー損失の低減: 銅の優れた導電性 (IACS 100%) により、同等のアルミニウム設計と比較して負荷損失が約 25 ～ 30% 削減され、生涯にわたる運用コストが削減されます。

より高い熱安定性: 優れた熱伝導率により、巻線のホットスポットからエポキシ封止部までより速く、より均一な熱放散が保証されます。

コンパクトな設置面積: より高い電流密度機能により、同じ電力定格でより小型で軽量なトランスが可能になり、貴重な設置スペースを節約できます。

2. 優れた短絡耐量

高い機械的強度: 銅導体は定格電流の 25 倍に達する故障電流下でも構造の完全性を維持し、巻線の変形や絶縁破壊を防ぎます。

堅牢なカプセル化: 巻線はガラス繊維強化エポキシ樹脂で真空鋳造されており、電磁障害力に対して優れた機械的剛性を備えた固体でボイドのないブロックを作成します。

3. 過酷な環境に対応する先進の注型樹脂技術

耐湿性および耐汚染性: 密封された巻線は吸湿、ほこり、塩水噴霧、産業用蒸気に耐性があり、通電前乾燥を行わない湿度 100% および海岸沿いの設置に最適です。

難燃性と自己消火性: エポキシ樹脂配合は燃焼をサポートせず、有害な煙の発生を最小限に抑え、屋内、高層、地下での用途の安全性を確保します。

4. 低い部分放電と長い絶縁寿命

ボイドフリー真空鋳造: 高真空処理により内部の気泡が排除され、長期中電圧信頼性のために 10pc 未満の部分放電レベルを達成します。

熱的互換性: 銅とエポキシ樹脂は互換性のある熱膨張係数を示し、負荷サイクル中の内部応力を最小限に抑え、微小亀裂の形成を防ぎます。

5. 最適化された冷却および過負荷パフォーマンス

一体型冷却ダクト: 精密に設計された軸方向ダクトは、自然対流の「煙突効果」を生み出し、効率的な空冷を実現します。

強制空気 (AF) 機能: オプションのインテリジェント ファン システムにより、絶縁温度制限を超えることなく 50% の緊急過負荷容量が可能になります。

銅箔 LV 巻線: 500 kVA 以上のユニットの場合、箔巻線技術により短絡強度と熱放散が強化されます。

6. メンテナンスフリーのライフサイクル価値

オイルの取り扱いが不要: 液体誘電体がゼロなので、オイルの検査、濾過、廃棄にかかるコストと環境リスクが排除されます。

セルフクリーニング設計: 滑らかで非多孔質のエポキシ表面はほこりがたまりにくく、メンテナンスが簡単です。

耐食構造：すべての構造ハードウェアは、長期耐久性を実現する防食処理またはステンレス鋼を備えています。

アプリケーション

産業施設: 製造工場のモーター、ポンプ、プロセス機器の配電

商業ビル: 高層建築物の照明、空調設備、オフィス負荷に安全で静かな電力を供給

再生可能エネルギー システム: 太陽光インバータ ステーションおよび風力発電補助電源の電圧調整

インフラストラクチャ プロジェクト: トンネル、鉄道、空港、地下変電所向けの信頼性の高い電力

モーター始動と電圧補正: 重機の始動のための効率的な電圧調整

データセンター: 繊細な IT 機器向けの高調波歪みの少ないクリーンな電力

単巻変圧器と絶縁変圧器

どちらの変圧器も電圧変換に使用できますが、単巻変圧器と絶縁変圧器は電気的構造と用途が異なります。

よくある質問 – 調達とサービス

Q1: この銅巻キャスト樹脂自動乾式変圧器は、特定の電圧と周波数の要件に合わせてカスタマイズできますか?

A: はい。 Lugao Power はカスタマイズされた変圧器ソリューションを専門としています。当社は、地域の電力網規格やアプリケーションのニーズに合わせて、さまざまな一次/二次電圧定格、50/60Hz の周波数要件、特定のタップ構成に対応できます。

Q2: この変圧器の標準寿命はどれくらいですか?

A: IEC 荷重ガイドラインに従った通常の動作条件下では、絶縁システムは 20 年以上の連続使用に耐えると評価されています。液体誘電体が存在しないため、オイルの劣化に伴う熱老化の懸念がなくなり、密閉構造により絶縁材料の環境汚染が防止されます。

Q3: どのような認証と文書が提供されますか?

A: 各銅巻キャスト樹脂自動乾式変圧器には、定期テストレポート、材料証明書、およびコンプライアンス文書が付属しています。リクエストに応じて、認定試験所からの型式試験レポートを入手できます。ユニットは、IEC 60076-11、IEEE C57.12.01、および該当する国家規格に従って製造されています。

アフターサービスと保証

鹿高電力株式会社は顧客満足度と製品の信頼性を重視しています。

保証期間: 試運転日から 12 か月 (1 年)、または出荷から 18 か月のいずれか早い方。

保証範囲: 通常の使用および指定された動作条件下での材料および製造上の欠陥。

テクニカル サポート: 弊社のエンジニアリング チームによるリモート トラブルシューティング、設置に関するコンサルティング、および試運転ガイダンスをご利用いただけます。

スペアパーツ: 顧客の要件をサポートし、ダウンタイムを最小限に抑えるために維持される重要なコンポーネントの在庫。
