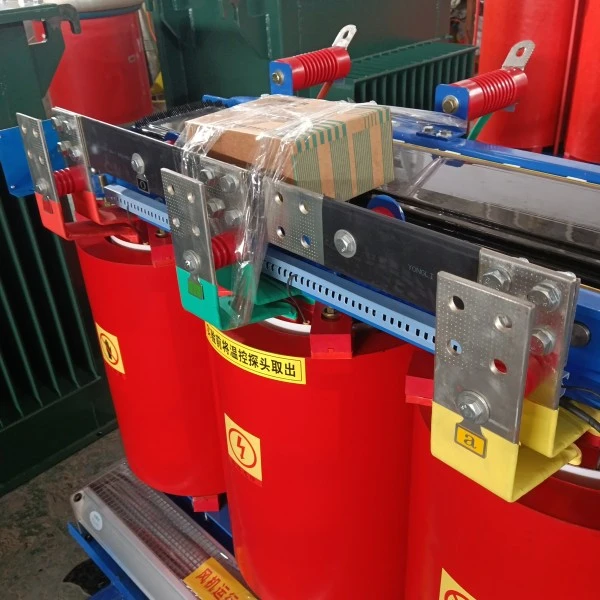

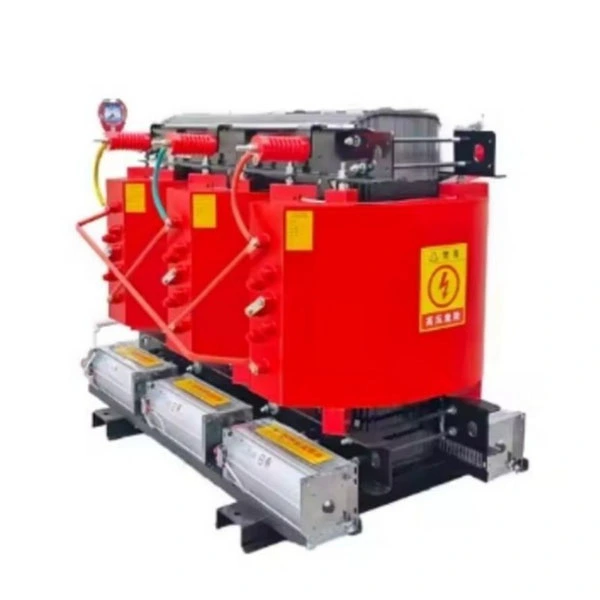

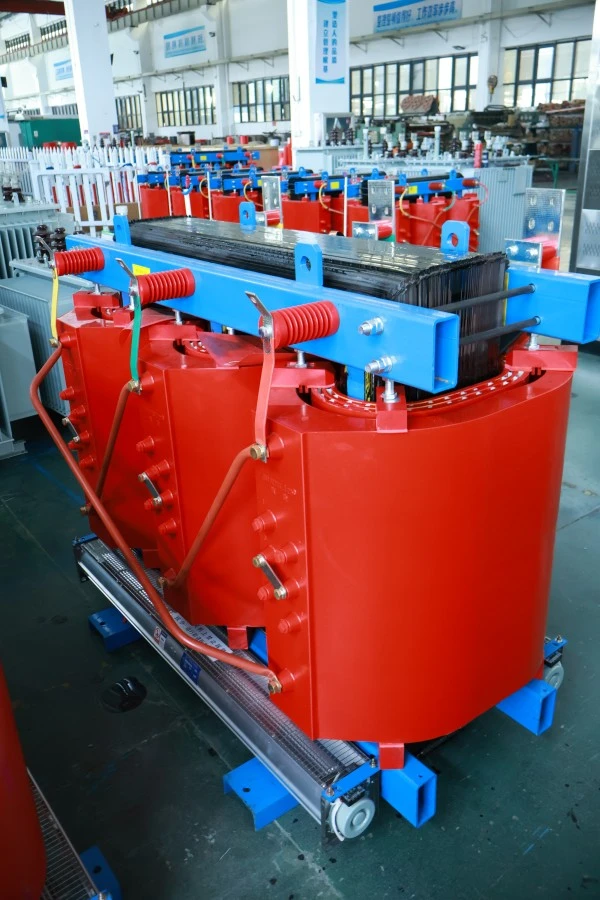

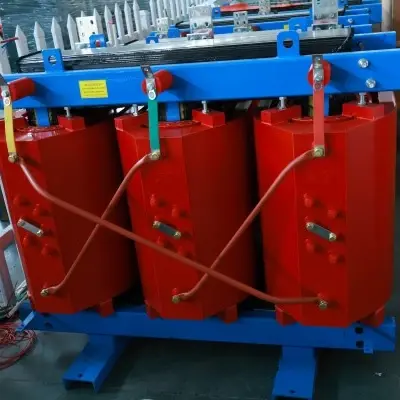

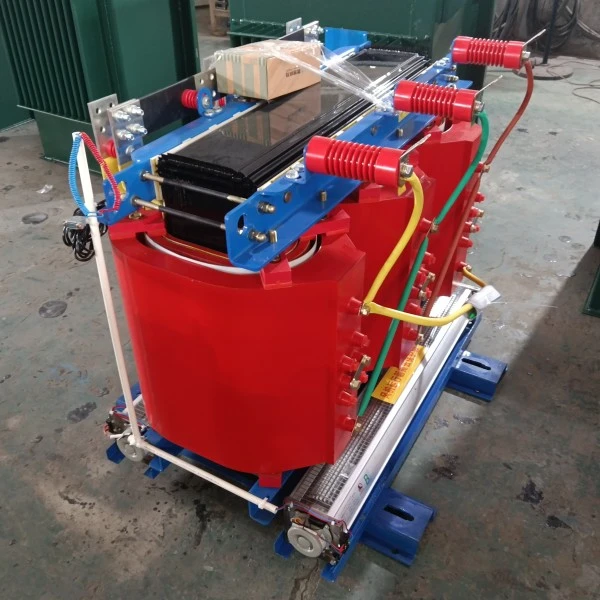

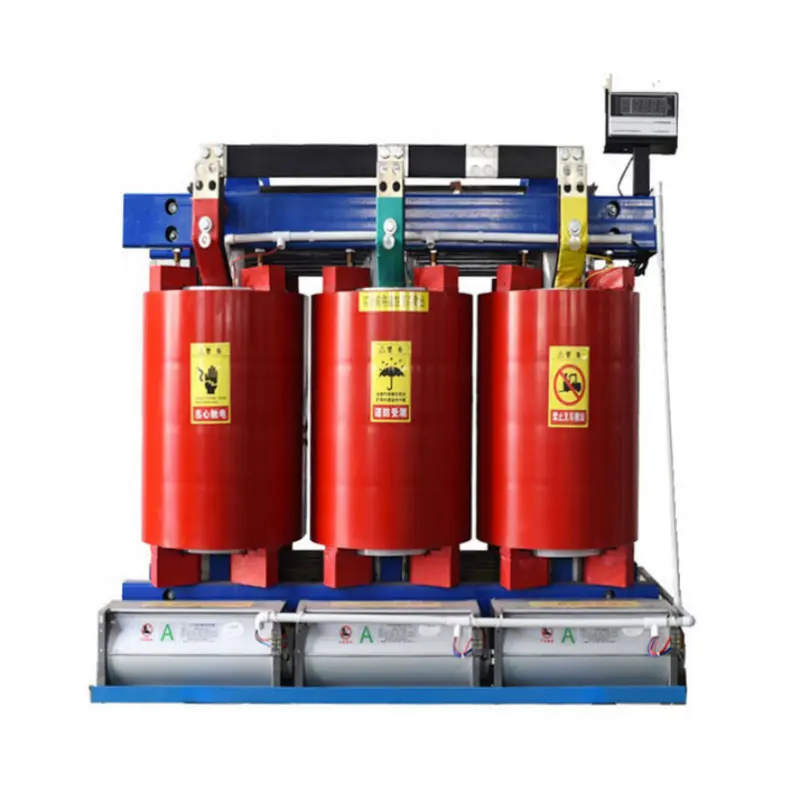

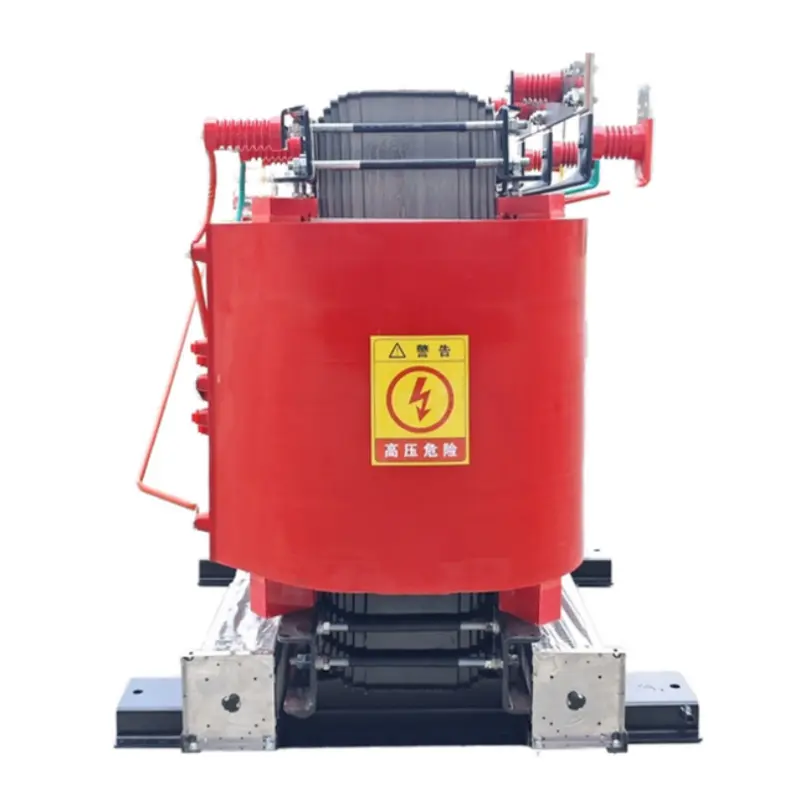

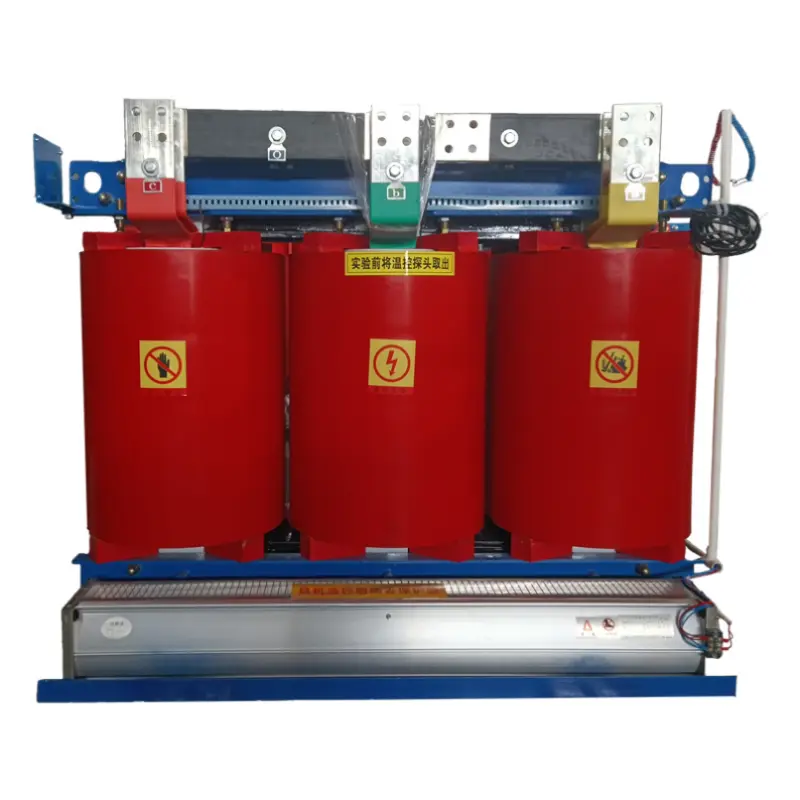

500kva キャスト樹脂低損失高周波乾式変圧器

500kva鋳造樹脂低損失高周波乾式変圧器とは？

この変圧器は、エポキシ樹脂を利用して高電圧巻線と低電圧巻線を完全にカプセル化した高度な三相電力変換ユニットです。従来の油入変圧器とは異なり、乾式ユニット冷却には空気を使用し、絶縁耐力には固体絶縁を使用します。

何をするのですか?

安全な配電のために中電圧電力 (通常 10kV/11kV) を低電圧利用レベル (0.4kV) に効率的に降圧します。この 500kva 鋳造樹脂低損失高周波乾式変圧器は、火災の危険や油漏れを排除するように設計されており、屋内、地下、および環境に敏感な設置に最適です。 「低損失」設計によりエネルギーの無駄が最小限に抑えられ、堅牢な構造により病院、データセンター、産業プラント、高層インフラに信頼性の高い電力を供給します。

製品パラメータ（仕様）

製品の特徴と用途

Q&A：製品の特徴

Q1: なぜこのトランスが「低損失」「高効率」と言われるのでしょうか？

A: 当社の 500kva 鋳造樹脂低損失高周波乾式変圧器は、ステップラップ設計の高透磁率冷間圧延方向性ケイ素鋼 (CRGO) で構築されたコアを利用しています。これにより、ヒステリシスと渦電流損失 (無負荷損失 ≤1150W) が最小限に抑えられ、20 年以上の寿命にわたって総所有コストと発熱が大幅に削減されます。

Q2: この変圧器は屋内で人の近くに設置しても安全ですか?

A: もちろんです。巻線は難燃性エポキシ樹脂で真空封止されています。このプロセスにより、極度の熱ストレス下でもユニットが自己消火し、煙の発生が最小限に抑えられます。油漏れや爆発の危険がなく、500kva 鋳造樹脂低損失高周波乾式変圧器は最も厳しい火災安全規定 (IEC 60076-11) に準拠しています。

Q3: 湿気や埃などの過酷な環境にはどのように対処しますか?

A: 真空鋳造プロセスにより内部の空隙がなくなり、部分的な放電や湿気の侵入が防止されます。この樹脂は塵、化学薬品、および 100% 湿度に対する堅牢なバリアを提供するため、この変圧器は沿岸地域、熱帯気候、汚染された工業地帯でも定格を下げることなく確実に動作します。

Q4: 電源トランスにおける「高周波」対応とはどういう意味ですか?

A: 主に主電源 50/60Hz の配電用に設計されていますが、この 500kva 鋳造樹脂低損失高周波乾式変圧器の低損失コア材料と巻線形状は、過剰な加熱をすることなく、現代のドライブ、インバーター、再生可能エネルギー源によって頻繁に生成される高調波成分とより高いスイッチング周波数を処理できるように最適化されています。

アプリケーションシナリオ

この 500kva 鋳造樹脂低損失高周波乾式変圧器は、以下の用途に最適です。

商業および住宅複合施設: 防火性が最優先される高層オフィス、ショッピングモール、高級マンション。

ヘルスケアおよびデータセンター: ダウンタイムが許されない高感度の画像機器やサーバー ラックにクリーンで信頼性の高い電力を提供します。

再生可能エネルギーの統合: 高効率でメンテナンスの少ない設計のため、太陽光発電インバーターや風力タービンの補助電源用の昇圧変圧器として最適です。

重工業および鉱山: 工場、化学プラント、地下採掘作業における高い機械的ストレスや振動に耐えます。

公共インフラ: 空港、地下鉄、トンネルは、コンパクトな設置面積と油受け皿の排除の恩恵を受けています。

生産の詳細と競争上の利点

鹿皓パワー Co., Ltd.では、単に部品を組み立てるだけではありません。私たちは信頼性を精密に設計します。当社の 500kva 鋳造樹脂低損失高周波乾式変圧器は、細心の注意を払った製造と優れた材料の選択により、一般的な代替品とは一線を画しています。

1. 高度な真空鋳造技術

標準的な大気注入を使用する競合他社とは異なり、Lugao Power は高真空チャンバーを使用して巻線にクラス H エポキシ樹脂を含浸させます。このプロセスにより、断熱材内にマイクロバブルやボイドがゼロになります。その結果、部分放電 (PD) レベルが非常に低くなり (<10 pC)、従来の乾式ユニットと比較してトランスの絶縁寿命が大幅に延長されます。

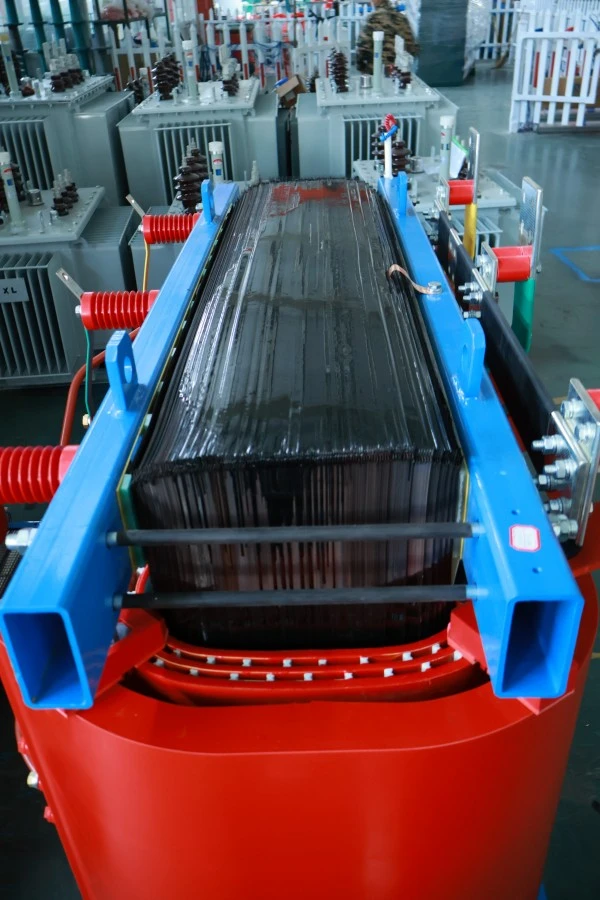

2. 優れたコア効率

当社は比損失が低いプレミアムグレードの方向性ケイ素鋼のみを調達しています。当社のステップラップコア積層技術は、トランスのハムの主な原因であるコーナー損失と磁歪を低減します。標準的な市場製品と比較して、Lugao 500kva 鋳造樹脂低損失高周波乾式変圧器は、最大 10% 低い無負荷損失と大幅に静かな音響性能で動作するため、騒音に敏感な屋内環境に最適です。

3. 堅牢な短絡耐量

当社の低電圧巻線は、クラス H 絶縁を挟み込んだ銅またはアルミニウム箔技術を利用しています。この平巻き構造により、従来の巻線コイルに見られる軸方向の力が排除されます。下流側に障害が発生した場合でも、500kva 鋳造樹脂低損失高周波乾式変圧器は構造の完全性と動的安定性を維持し、低品質の乾式ユニットでよくある故障点であるコイルの変形を防ぎます。

4. 長期信頼性

グラスファイバー強化樹脂のカプセル化により、乾式変圧器は熱サイクル応力の影響を受けません。これによりひび割れが防止され、長期間の保管後、たとえ高湿度の場合でも、事前乾燥を必要とせずにユニットのスイッチを即座にオンにすることができます。

梱包、配送、アフターサービス

梱包と物流

包装:鹿皓パワー内部フォームクッションと防湿シーリングを備えた頑丈な輸出グレードの木箱を使用しています。これにより、500kva 鋳造樹脂低損失高周波乾式変圧器が振動や波しぶきによる損傷を受けることなく現場に到着することが保証されます。

配送: 当社は主要な世界的運送業者と連携して、FOB、CIF、DAP などの柔軟な条件を提供します。この乾式ユニットはコンパクトでオイルフリーであるため、オイルが充填された同等品と比較して輸送重量と危険物追加料金が軽減されます。

保証とサービス

保証期間: 試運転日から 12 か月 (1 年)、または出荷から 18 か月のいずれか早い方。

サービスへの取り組み: Lugao Power Co., Ltd. は、設置と試運転に関する無料の技術サポートを提供します。まれに製造上の欠陥が発生した場合、当社の裁量により交換部品または完全なユニットを供給します。当社のエンジニアは、リモートまたはオンサイトで、お客様の 500kva 鋳造樹脂低損失高周波乾式変圧器が完璧に動作することを保証します。
