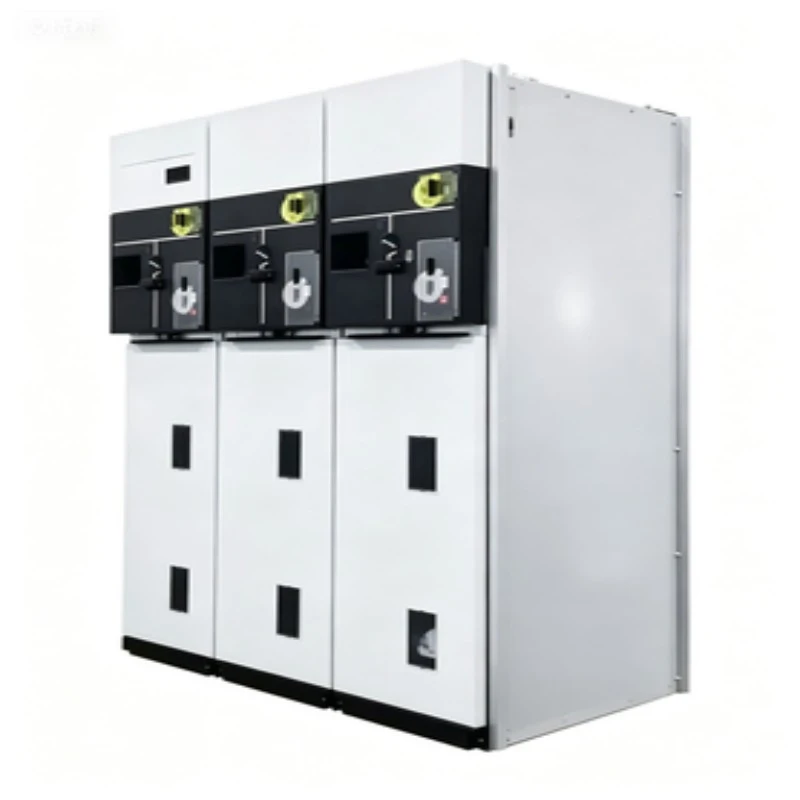

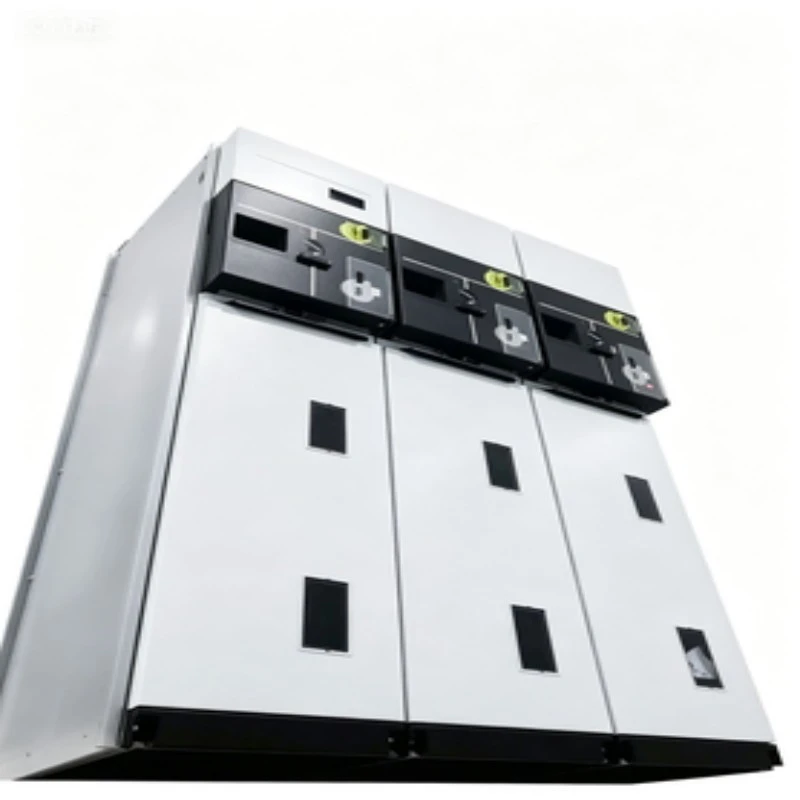

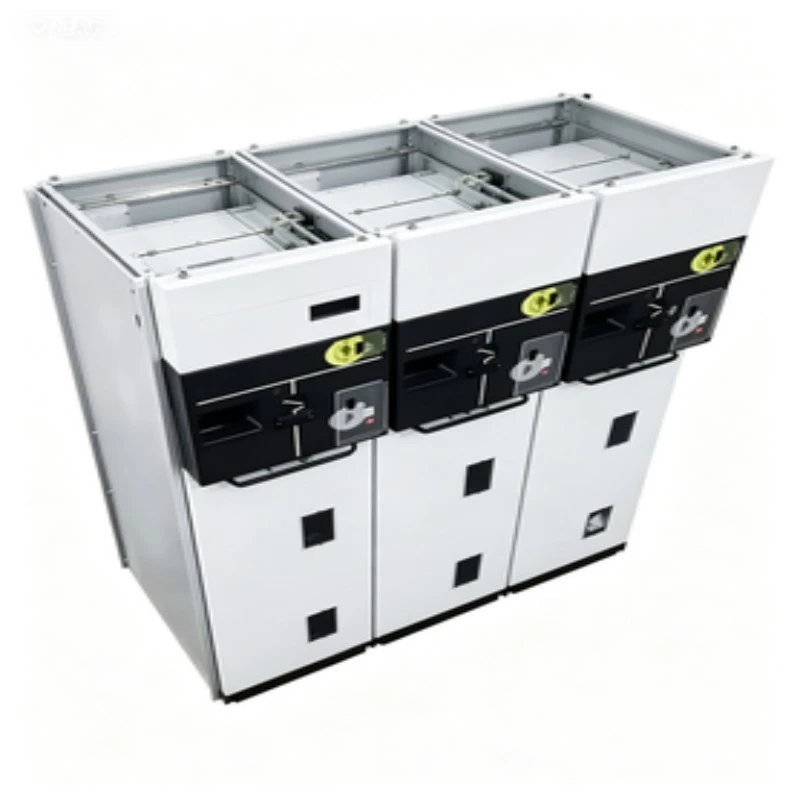

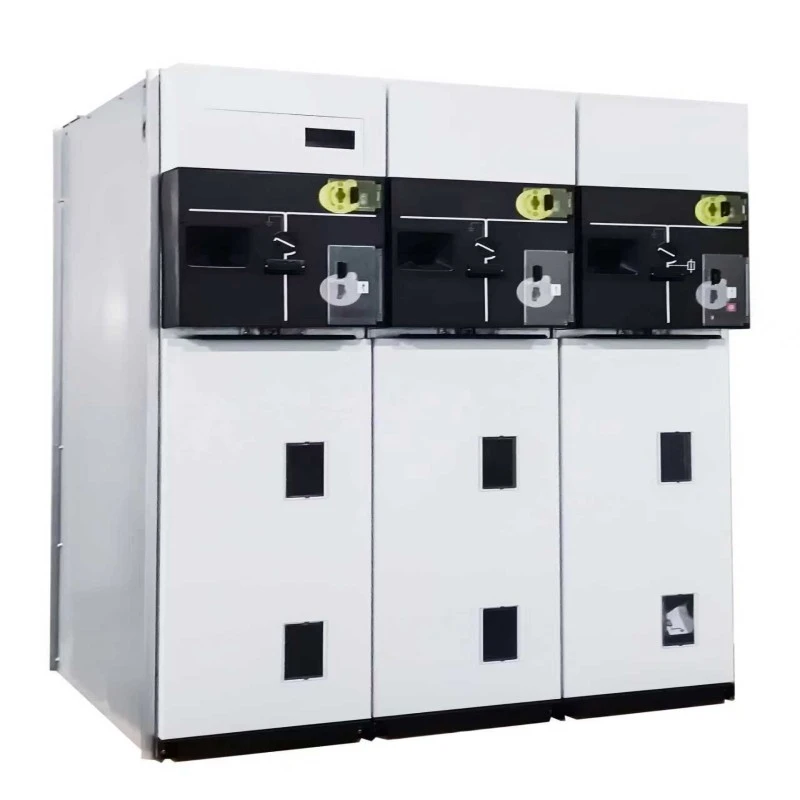

リング本体 Sf6 引込開閉器

リング本体SF6引込開閉器とは何ですか？

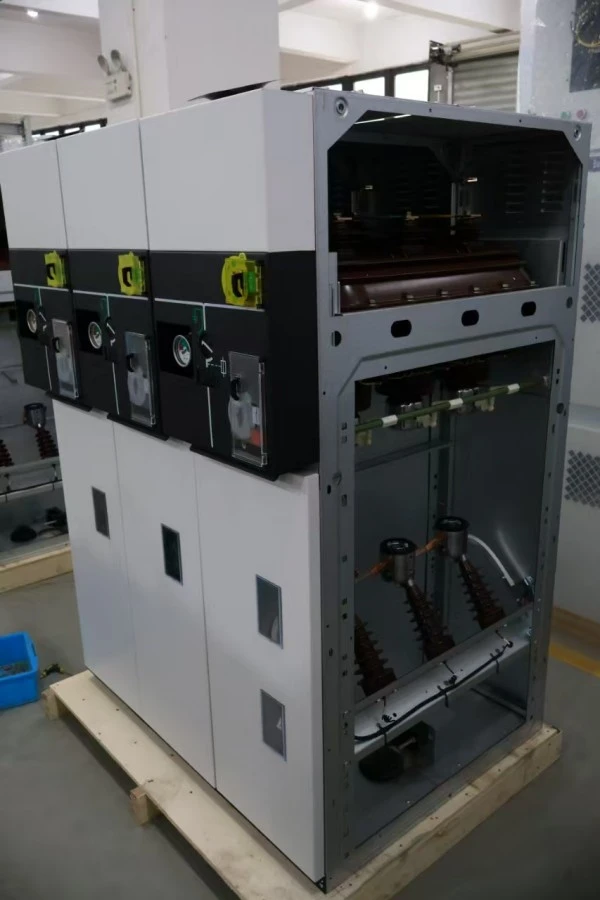

の開閉装置は、中電圧リング ネットワーク (最大 24kV/36kV) 用に設計された、工場で組み立てられた金属密閉型の SF6 絶縁開閉装置です。固定式とは異なりますRMU、この引き出し可能なバージョンには、取り外し可能なトラック搭載スイッチング デバイス (通常は真空サーキット ブレーカーまたは SF6 負荷遮断スイッチ) が搭載されており、バスバー全体の通電を切ることなく、メンテナンス、検査、または交換のためにエンクロージャから物理的に引き出すことができます。

何ができるのでしょうか？

このリング メイン ユニット SF6 引込み式開閉装置は、配電において 3 つの重要な機能を実行します。

1. リングネットワーク接続---2方向から受電フィーダを接続し、電源の二重化を可能にします。

2. 変圧器保護 --- 内蔵ヒューズまたは回路ブレーカーを使用して、最大 2500kVA までの配電変圧器を切り替えて保護します。

3. メンテナンスのための隔離 --- 引き出し可能な機構により、目に見える遮断ギャップが提供され、下流で作業する人員の絶対的な安全が確保されます。

4. 障害遮断---最大 25kA の短絡電流を遮断します。

5. ケーブルテストと接地 --- アーススイッチとケーブルテストポートにより、安全なケーブル作業が可能になります。

Lugao Power のすべての SF6 RMU スイッチギヤは IEC 62271-200 に準拠しており、コンパクトな設置面積 (パネルあたりの幅はわずか 450 mm) で負荷開閉機能と耐故障​​電流の両方を提供します。

製品パラメータ（仕様）

注: 技術パラメータは、選択した構成によって異なる場合があります。最終的な技術データシートについては、Lugao Power にお問い合わせください。

製品の特徴と用途

機能 Q&A – 引き出し可能なメリットを理解する

Q1: 引出し可能な設計が固定 RMU よりも優れているのはなぜですか?

A: 固定 RMU では、開閉装置のメンテナンスのためにパネル全体の電源を切る必要があります。リング メイン ユニット sf6 引抜式スイッチギアを使用すると、スイッチング モジュールを「切断」または「テスト」位置に展開するだけです。バスバーは通電状態を維持し、下流回路を安全に保守できます。ダウンタイムは数時間から数分に短縮されます。

Q2: 引き出し可能なトラックが正しい位置にあることをどうやって確認できますか?

A: Lugao Power の設計には、接続、テスト、切断という 3 つの異なる機械的位置が含まれており、それぞれに触覚フィードバック、トラック上の視覚インジケータ、リモート SCADA モニタリング用の補助接点が付いています。トラックが撤収されると、安全シャッターが自動的に固定接点をカバーします。

Q3: この引き出し可能な設計では、SF6 ガスはメンテナンスフリーですか?

A: はい。 SF6 タンクは生涯密閉されています (通常の状態では ≥30 年)。引き出し機構は、ガソリンタンク内ではなく、低電圧コンパートメントまたはトラックのフロントエリアにあります。したがって、スイッチを取り外しても、SF6 の圧力や誘電体の完全性は損なわれません。これは、SF6 引出式リング本体の重要な差別化点です。

Q4: この RMU はリモート制御をサポートしていますか?

A: はい。引出し可能なトラックには電動機構と位置フィードバック センサーを取り付けることができ、IEC 61850 GOOSE メッセージングと互換性のある完全な遠隔ラックイン/アウトが可能になります。

SF6絶縁開閉装置の適応用途

制作内容

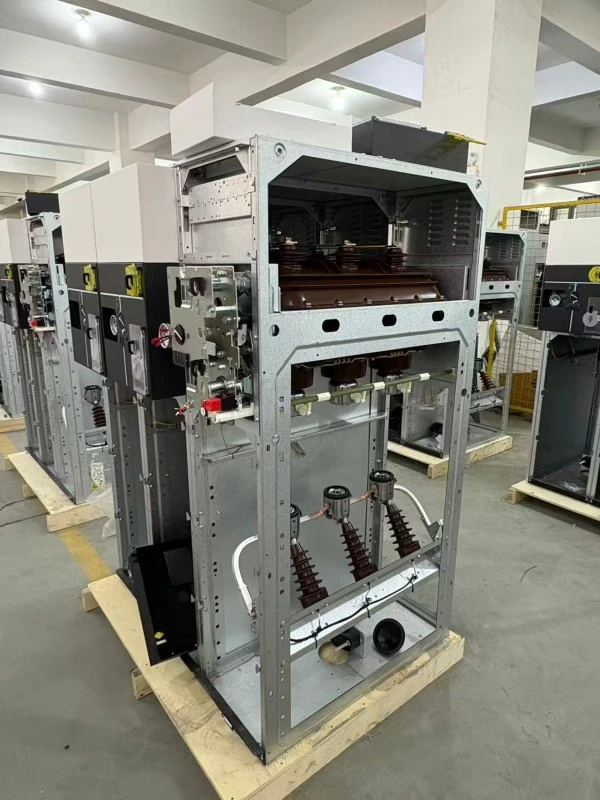

各リング メイン ユニット sf6 引込み式スイッチギヤは、固定式および引込み式のバリエーション専用の組立ラインを備えた ISO 9001 認定施設で製造されています。

主な製造手順:

1. タンク製造 --- 3mm ステンレス鋼、ロボットレーザー溶接、100% ヘリウムリークテスト (リークレート <1×10⁻⁶ mbar・L/s)。

2. SF6 処理 --- 露点 ≤ -50°C で真空充填、圧力は 20°C 基準で校正されます。

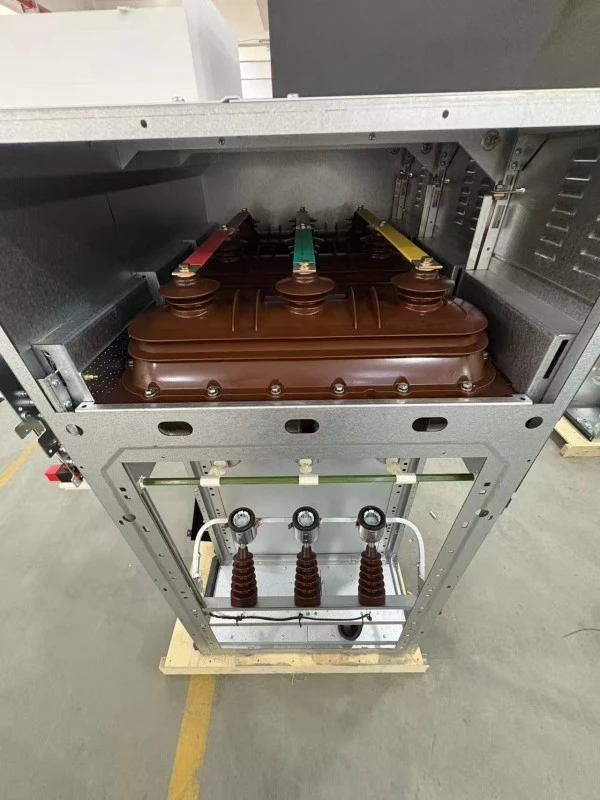

3. 引き出し可能なトラックアセンブリ---精密ガイドレール、減摩ローラー、自動調心一次接点（銀メッキ銅、厚さ12μm）。

4. インターロック調整---すべてのユニットに 200 回の挿入/抜去サイクルを実施し、機械的インターロックを検証します。

5.高電圧試験---電源周波数耐性：42kV/1分（12kVユニット）。 1.2Ur で部分放電 <5pC。

6. 温度上昇テスト --- 定格電流の 1.1 倍で、すべての点が標準制限内にあります。

7. 固有のシリアル番号 --- 完全なトレーサビリティを実現するために、エンクロージャと引き出し可能なトラックの両方に刻印されています。

品質管理のチェックポイント

包装

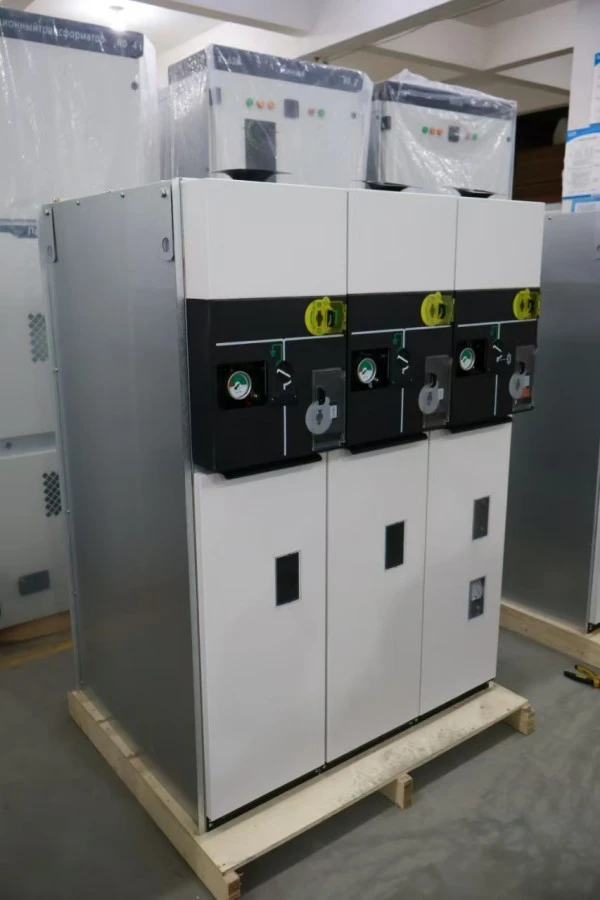

各リング メイン ユニット sf6 引出し式開閉装置パネルは、輸出用に個別に梱包されています。

木枠のマーク:

1.「SF6ガス封入・落下厳禁」

2. 「車内の引き出し可能なトラック - 取り扱いには注意してください」

3. 重心、リフティングポイント、壊れやすいラベル

引き出し可能なトラックは、損傷を防ぐためにパネルの内側に（非接続状態で）出荷されます。複数のトラックでのご注文の場合は、オプションで個別の梱包をご利用いただけます。

アフターセールスと保証

保証期間：

試運転日から 12 か月、または出荷日から 18 か月（どちらか早い方）。

対象となるもの:

1. 引き出し式台車、インターロック、シャッターを含むすべての機械部品

2. SF6ガスシステム（お客様漏れによるガス補充を除く）

3. 一次および二次連絡先

4. アーススイッチ機構

カバーされないもの:

1. 不正な抜き差しによる破損

2. 外部配線の変更

3. 自然現象（洪水、落雷）

4. 消耗品（ヒューズ、表示灯）

サービスへの取り組み:

1. 技術的なお問い合わせの回答：2時間以内（営業日）

2. スペアパーツの発送: 24 時間以内

3. 遠隔トラブルシューティング: 無料ビデオ通話サポート

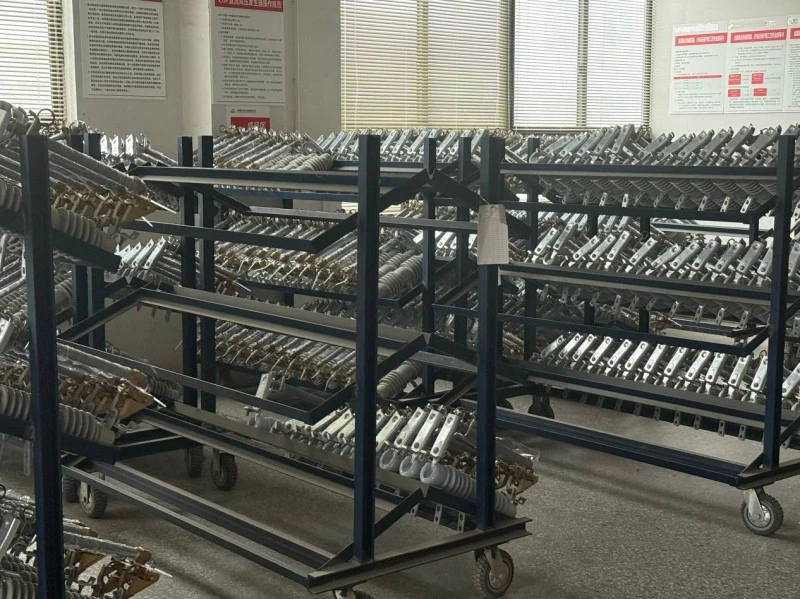

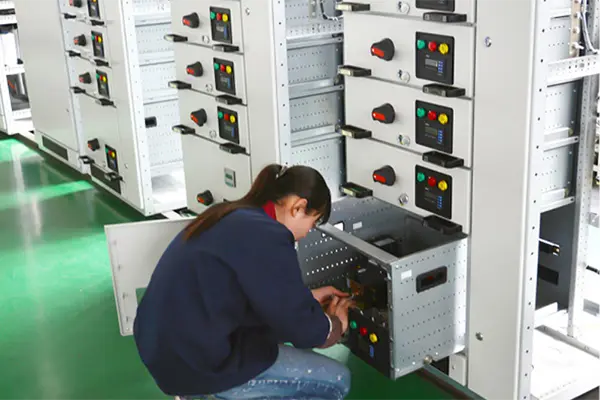

製造と品質管理

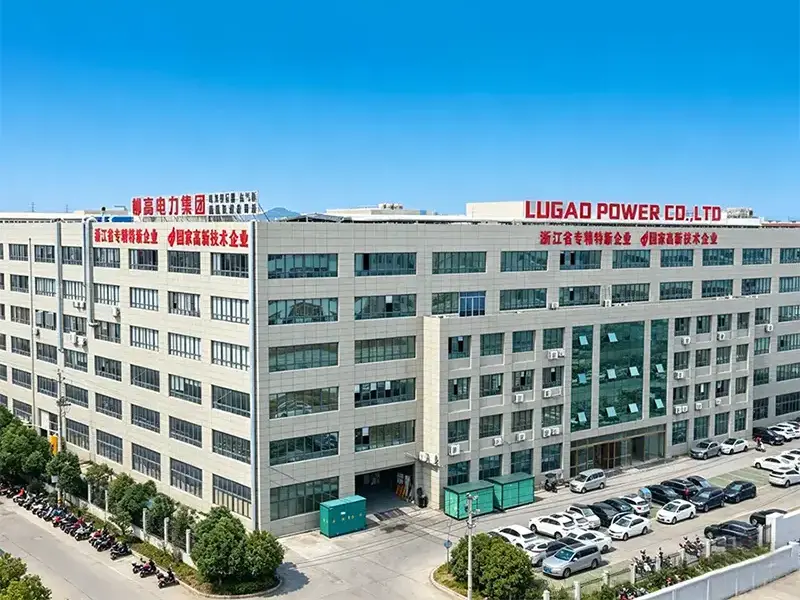

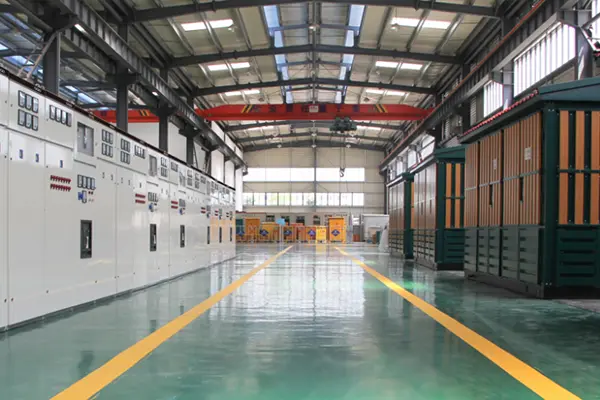

Lugao Power Co., Ltd.は、変圧器を含む高、中、低電圧の送配電機器の研究開発と製造を専門としています。開閉装置、サーキットブレーカー、断路器、および関連する電気製品。

Lugao Power は、社内での生産、エンジニアリング、テスト機能を備えており、世界中の公益事業、産業施設、再生可能エネルギー プロジェクト、インフラストラクチャ アプリケーション向けに、カスタマイズされた OEM/ODM ソリューションとワンストップの配電ソリューションを提供しています。
