XL-21 固定配電ボックス開閉装置

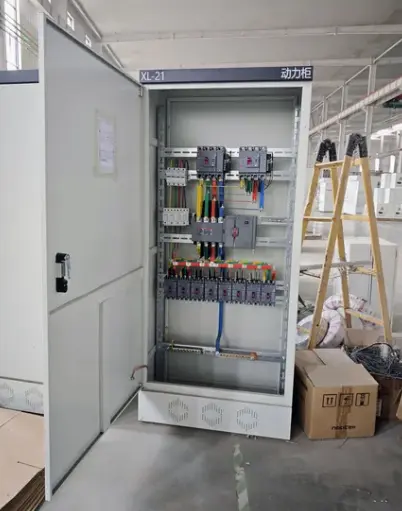

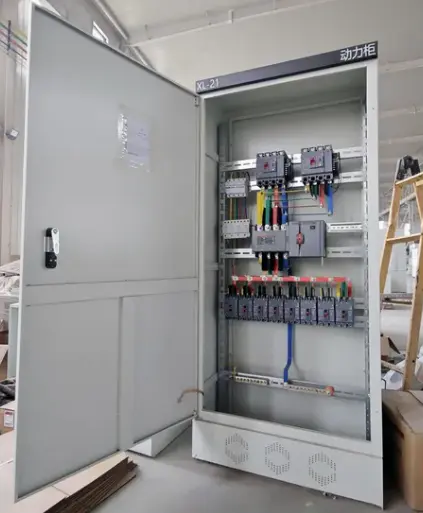

XL-21 固定配電ボックス スイッチギヤは、壁掛けまたは床置き型の密閉型低電圧配電キャビネットで、通常定格は最大 630A です。固定タイプの内部取り付け構造を特徴としています。つまり、すべての回路ブレーカー、コンタクタ、メーター、端子は、取り外し可能ではなく、内部レールまたは取り付けプレートに永久的に取り付けられています。

この製品は何をするものですか?

● 主電源から電力を受け取り、複数の出力分岐回路に分配します。

● 配線用サーキットブレーカ (MCCB) またはミニチュアサーキットブレーカ (MCB) を使用して、下流の機器に過電流および短絡保護を提供します。

●ドアに取り付けられた押しボタンや切替スイッチを介して、モーター、照明回路、その他の負荷をローカル制御できます。

● 電流計、電圧計、デジタル電力計などの計測および監視デバイスを収容します。

● 主受電スイッチまたは回路ブレーカーを使用して、安全なメンテナンスのために回路を絶縁します。

技術的パラメータ

規格と認証

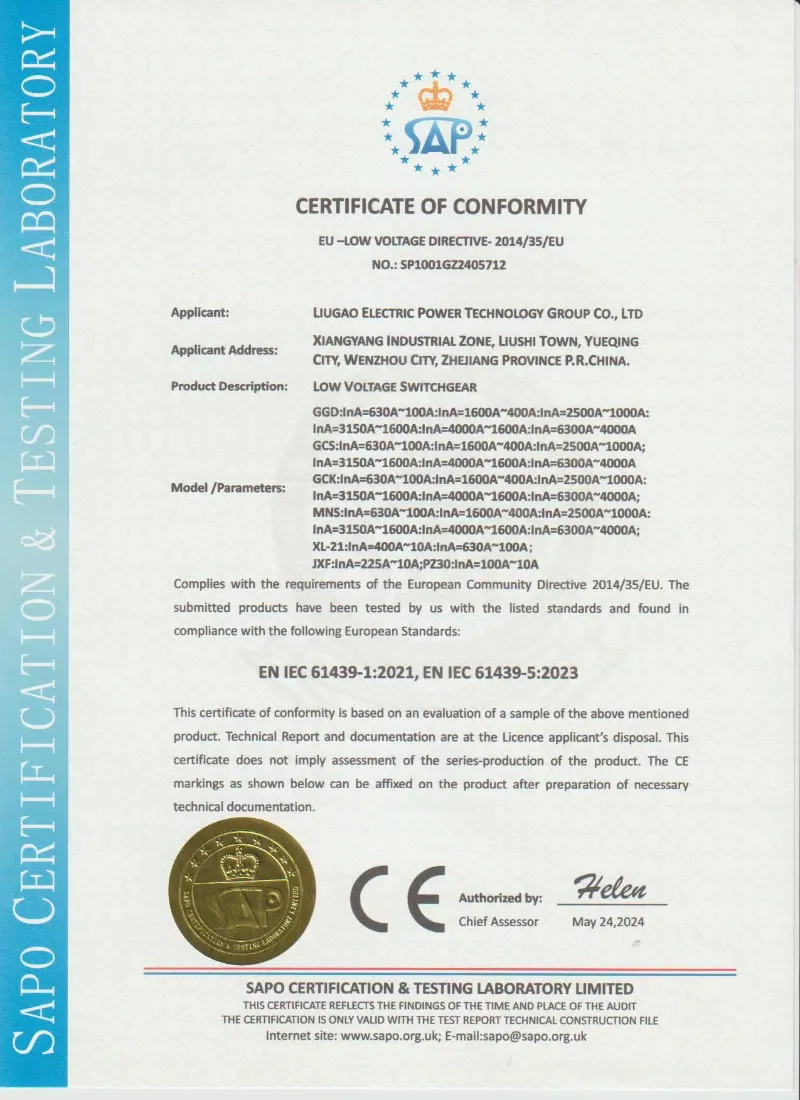

XL-21 固定配電ボックス スイッチギヤは、IEC 61439、GB/T 7251、およびプロジェクト固有の技術要件に従って製造できます。 Lugao Powerは、絶縁抵抗試験、電源周波数耐電圧試験、配線検査、機械的動作試験、外観検査などの出荷前の工場日常検査をサポートします。

• IEC 61439 低電圧開閉装置および制御装置アセンブリ
• ISO工場品質管理システム
• 納品前に定期テストレポートを入手可能
• ご要望に応じて第三者検査をサポート
• OEM およびプロジェクト固有のカスタマイズが可能

より大きな引き出し可能とは異なります開閉装置XL-21 は、回路の変更が頻繁ではなく、モジュールの柔軟性よりもシンプルさが重視されるアプリケーション向けに設計されています。固定設計により、初期コストが低く、設置面積が小さく、設置が簡単です。基本的に、XL-21 配電キャビネットは中小規模の配電の主力製品であり、信頼性が高く、複雑さがなく、経済的です。

製品の利点

XL-21 固定配電ボックス スイッチギヤには、固定配電アプリケーションに最適な選択肢となるいくつかの魅力的な利点があります。

製品の特徴

低圧配電盤には、競合する固定配電盤と異なる次のような特徴的な機能が組み込まれています。

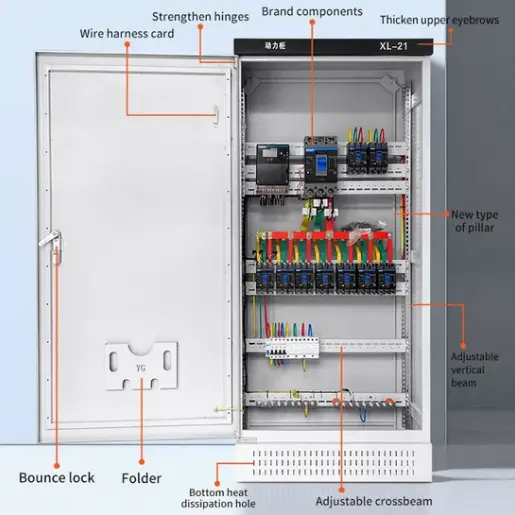

二重コーティングを施した溶接フレーム: メインフレームは 1.5 mm ～ 2.0 mm の冷間圧延鋼で作られており、すべての接合部に連続 CO₂ シールド アーク溶接が施されています。溶接後、エンクロージャ全体に RAL 7035 による脱脂、リン酸塩処理、および静電粉体塗装 (最小 70μm) が施されます。この二重層の保護は、腐食環境においてリベット留めまたはボルトで組み立てられたボックスよりも大幅に優れています。

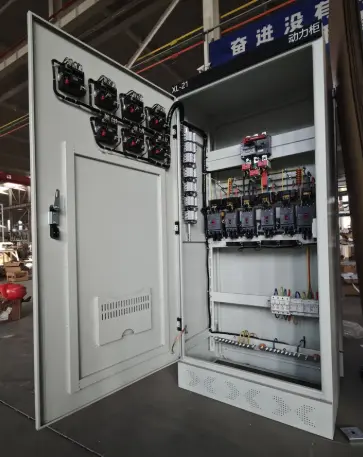

130° 開口部のヒンジ付きドア: フロント ドアには、130° 開口部を可能にする頑丈なステンレス鋼のヒンジが取り付けられており、さらに DIN 規格のハンドルを備えた 3 点ロック機構 (上部、中央、下部) が付いています。ドアを開けずにメーターを読み取ることができる透明な計器窓が付いています。

取り外し可能なサイドパネルとリアパネル: サイドパネルとリアパネルは両方とも、標準の六角レンチを使用して取り外し可能です。これにより、設置またはメンテナンス中に内部コンポーネントに 360 度アクセスできるようになります。これは、低コストの配電ボックスではほとんど見られない機能です。

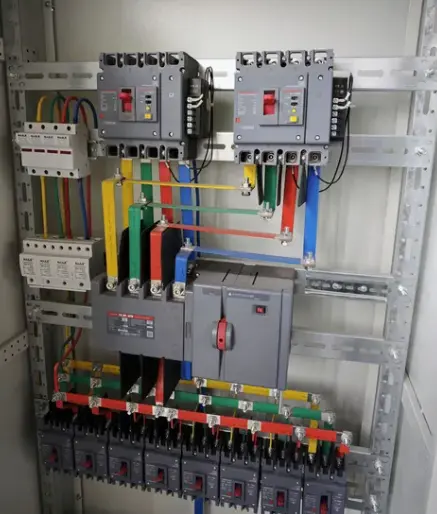

ユニバーサル取り付けレール: キャビネットの内部には、穴あき取り付けプレート (ネジ取り付けデバイス用) とトップハット DIN レール (スナップオン デバイス用) の両方が取り付けられています。このデュアル システム設計は、あらゆるブランドの MCCB、MCB、コンタクタ、または端子台に対応します。

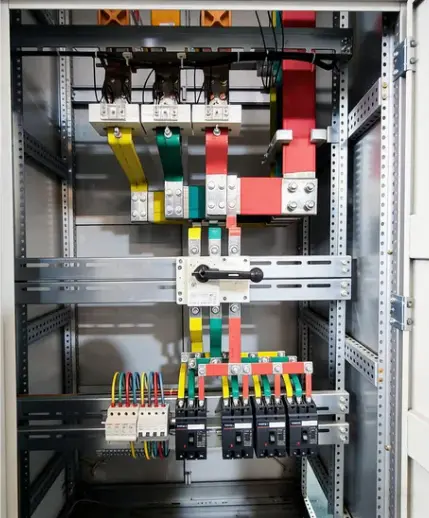

統合された中性線およびアース バスバー: 工場で取り付けられた銅製の中性線 (全容量) とアース バー (半分の容量) がエンクロージャの高さいっぱいに配置されており、50 mm ごとに接続ポイントが事前に開けられています。現場で別のバスバーを追加する必要はありません。

ケーブル管理システム: 左右両側に垂直ケーブル トラフがあり、それぞれに取り外し可能なカバーが付いています。ケーブル出入口ノックアウトが上面、底面、両側壁にあります。別個の制御配線ダクトにより、低電圧配線と電力ケーブルが分離されます。

ドアインターロック付き着信遮断スイッチ: メイン着信スイッチのハンドルは前面ドアと機械的に連動しており、メインスイッチがオフの位置にない限りドアを開けることはできません。この安全機能により、充電部との偶発的な接触が防止されます。

シルク スクリーン印刷された回路ラベル: すべての回路位置は、耐摩耗性のシルク スクリーン印刷を使用して内側の取り付けプレートに明確にラベル付けされています。粘着ステッカーのようにラベルが色褪せたり剥がれたりすることはありません。

製品の用途

XL-21 固定配電ボックス スイッチギアは、次の分野で広く使用されています。

● 産業プラント – 機械工場、組立ライン、資材運搬装置、溶接ステーション (通常は 100A ～ 630A のフィーダー)

● 商業ビル – ショッピング モール、オフィス フロア、小売店、レストラン (照明および一般配電)

● 集合住宅 – マンションの階数配分、コミュニティ施設、駐車場照明

● インフラ – トンネル照明、料金所の電力、街路照明制御キャビネット

● HVAC システム – チラープラント、エアハンドリングユニット、ポンプ室の主配電

● 現場の仮設電力 – 建設用トレーラー、イベント用配電、映画制作セット

これらすべてのシナリオにおいて、配電キャビネットは、より複雑な開閉装置では実現できない、コスト、信頼性、メンテナンスの容易さのバランスを提供します。

よくある質問

XL-21 スイッチギヤの定格電流範囲はどれくらいですか?

XL-21 固定配電ボックスは、通常、プロジェクトの負荷と回路設計に応じて 100A から 630A まで構成できます。

Lugao は内部コンポーネントのレイアウトをカスタマイズできますか?

はい。お客様の単線図に応じて、MCCB、MCB、コンタクタ、メーター、端子、バスバー、ケーブル挿入位置のレイアウトをカスタマイズできます。

見積もりにはどのような情報を提供すればよいですか?

定格電圧、定格電流、入出力回路数、ブレーカー仕様、保護等級、設置形式、数量、接続先ポートをご入力ください。

生産前に配線図を提供していただけますか?

はい。 Lugao は、顧客の承認を得るため、生産前にレイアウト図、配線図、技術確認文書を提供できます。

XL-21キャビネットは屋外での使用に適していますか?

標準の XL-21 キャビネットは主に屋内で使用されます。屋外用途では、より高度なIP保護、防雨構造、防食コーティングをカスタマイズできます。

梱包、配送、アフターセールス、よくある質問

梱包と配送

個別包装：各キャビネットはVCI防錆紙、次に気泡緩衝材、次にストレッチフィルムで包まれ、最後にスチール製のエッジプロテクターを備えた10mmの合板箱に入れられます。

配送条件:FOB 寧波、CIF 主要港、または工場渡し。

リードタイム：標準構成 (最大 10 ユニット) の場合は 15 営業日。

アフターサービス – 1年間の保証

●保証期間：試運転から 12 か月、または出荷から 18 か月のいずれか早い方。

●カバレッジ：フレーム溶接の亀裂、コーティングの欠陥（摩耗性以外）、ドアのインターロックの不良、配線エラーなどの製造上の欠陥。

● 除外事項:不適切な設置、定格電流を超える過負荷、物理的衝撃、指定されていない化学物質による腐食、または不可抗力による損傷。
