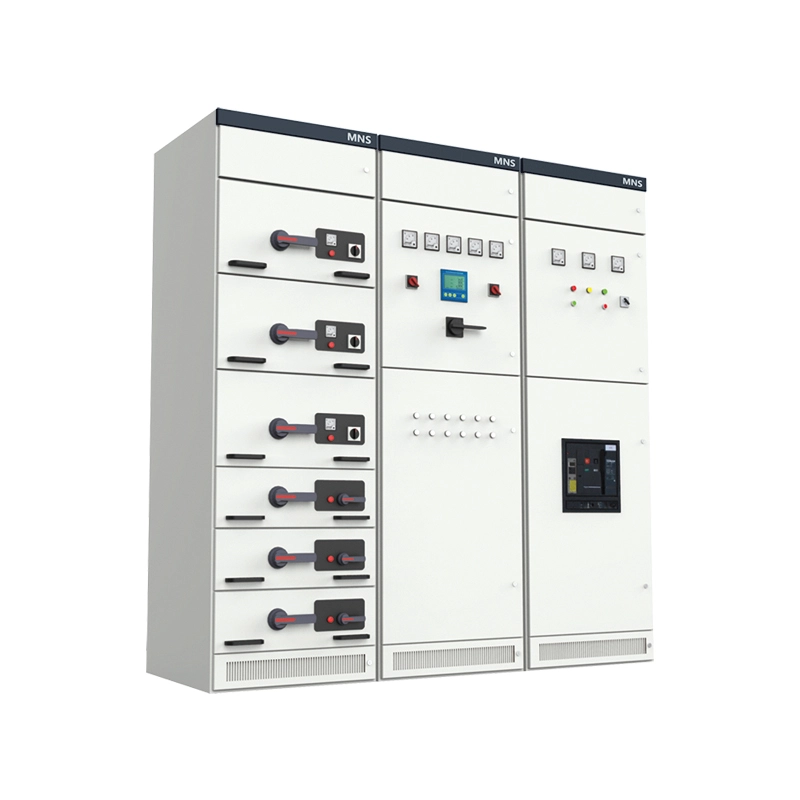

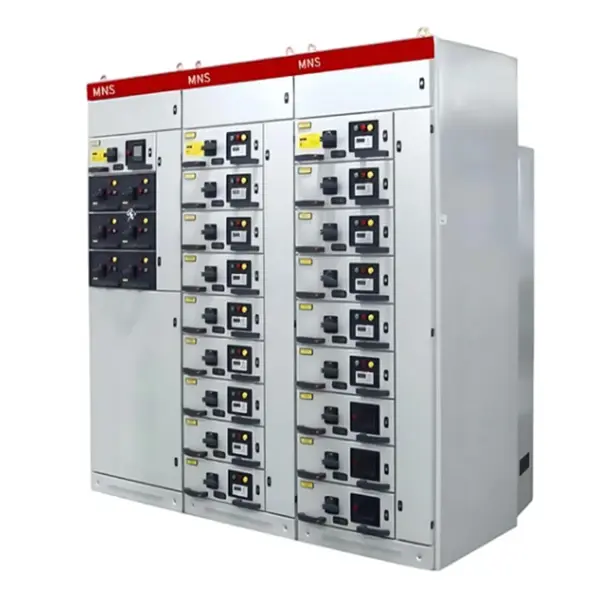

MNSモジュール化引出形スイッチキャビネット

Lugao Power Co., Ltd. は、高密度、完全モジュール式の低圧開閉装置プラットフォームである MNS モジュール化引出し型スイッチキャビネットの購入を推奨します。引き出し可能な機能と標準化されたモジュールを組み合わせているため、迅速な交換、拡張性の高い拡張、容易なメンテナンスが可能になります。重要な電力環境に最適です。

お問い合わせを送信

製品説明

MNSモジュール化引出形スイッチキャビネットは、低圧（最大690V）密閉型開閉装置MNS (モジュラーネットワークシステム) フレームワークに従って設計されたアセンブリ。モータースターター、フィーダーブレーカー、電源モジュールなどの各機能ユニットは、個別の引き出しカセットに収納されており、システム全体を停止することなく挿入、引き出し、交換が可能です。キャビネットは、配電 (複数のサブ回路への給電)、モーター制御 (モーターの始動、停止、保護)、およびシステム保護 (短絡、過負荷、および地絡絶縁) という 3 つの主要な機能を果たします。一言で言えば、産業および商業施設向けのプラグアンドプレイの電力管理センターです。

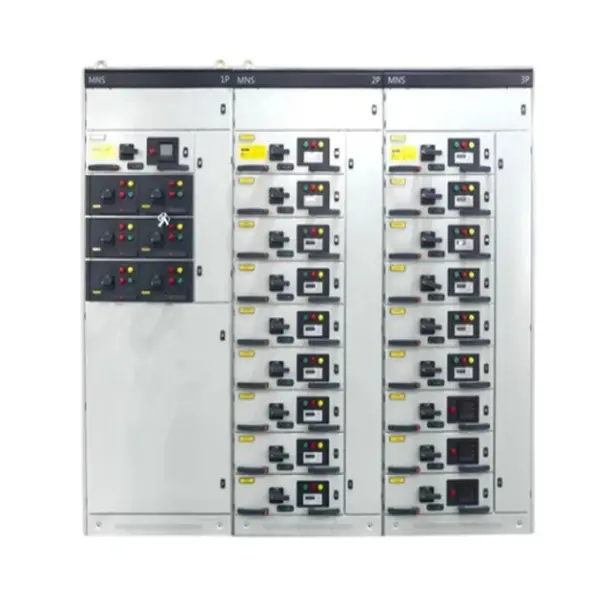

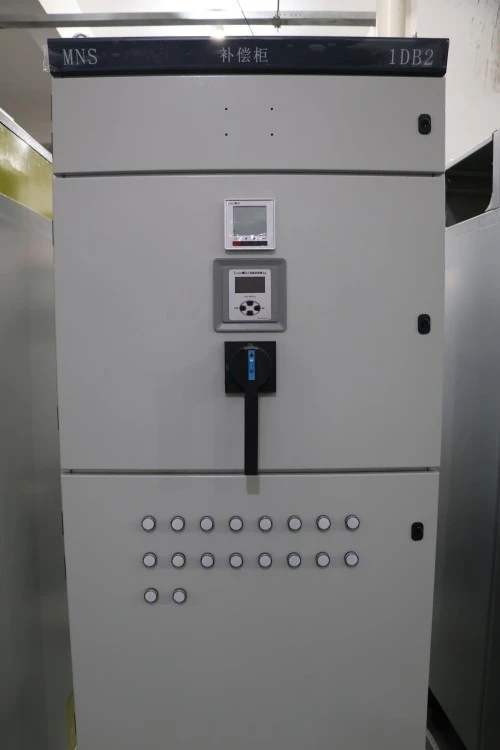

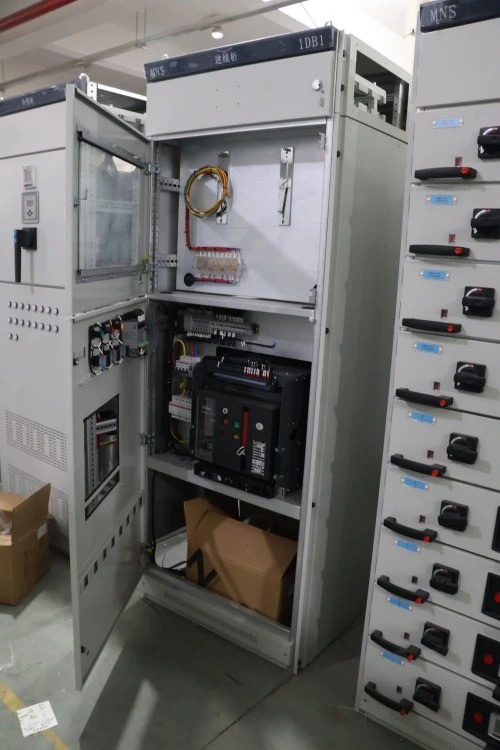

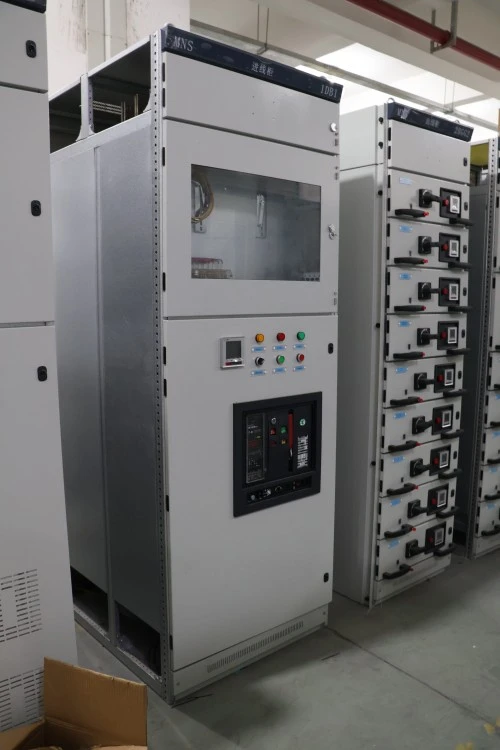

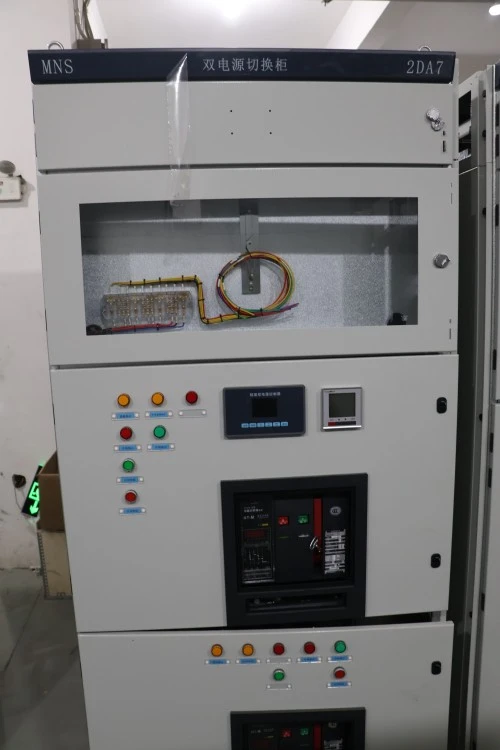

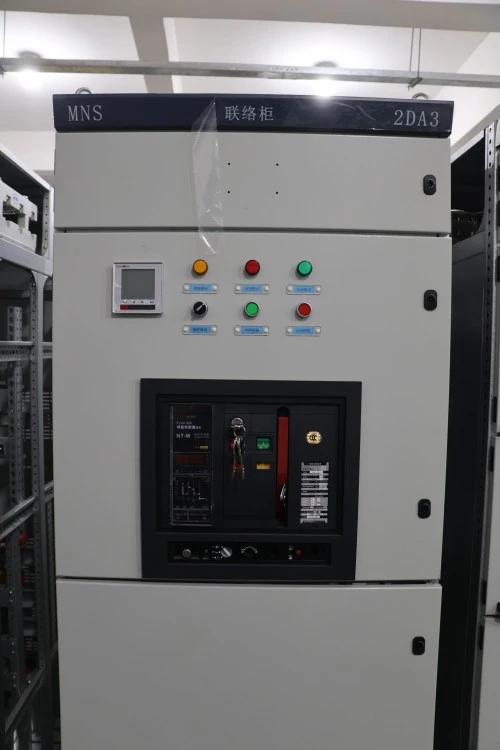

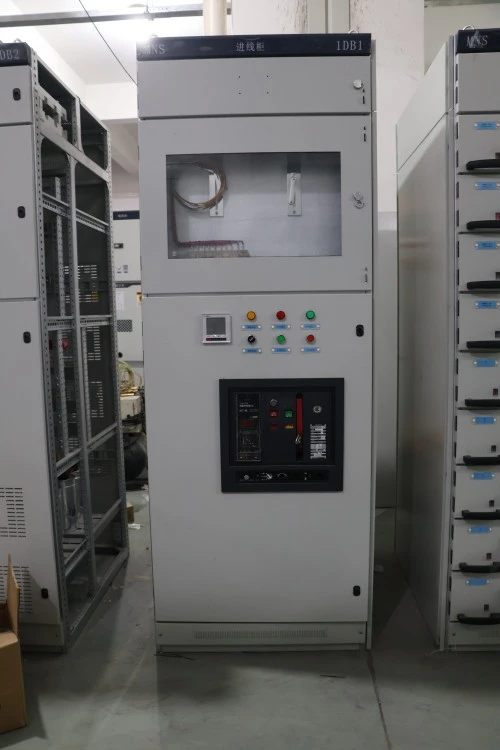

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

製品の利点

アドバンテージ	説明
真のモジュール式アーキテクチャ	すべての引き出しカセットは機械的および電気的に独立しています。キャビネット全体を再設計することなく、カセットの追加、削除、アップグレードが可能です。 MNSモジュール化引出し型スイッチキャビネットは成長工場に最適です。
高密度の設置面積	単一垂直セクションあたり最大 24 の機能ユニット (8E/2 カセット)。従来の固定配電盤と比較して床面積を 30 ～ 40% 節約します。
3 ポジション引き出し機構	南京錠と互換性のあるインターロックを使用して、位置をテストし、分離し、接続します。引き出しを間違って挿入することはできません。キー付きガイドにより不一致が防止されます。
機能ごとに完全に分離	メインバス、ケーブル入口、機能ユニット用に独立したコンパートメント。アーク封じ込めと延焼防止は本質的に重要です。
ホットスワップ対応機能	メインバスが稼働している間にフィーダードロワーを交換します。ダウンタイムはドロワー自体に限定されており、通常は 5 分未満です。
フロントのみの操作とメンテナンス	すべての引き出し、ケーブル配線、コントロールに前面からアクセスできます。キャビネットは壁に寄せて設置できるので、さらにスペースを節約できます。
高い短絡耐性	1 秒間最大 100kA (IEC 61439-2 に従ってテスト)。バスバーシステムは完全に絶縁されており、動的応力に対してサポートされています。
将来に備えた接続性	電流/電圧センサーと Modbus TCP 通信を内蔵したオプションのスマートドロワー。 SCADA またはビル管理システムに直接統合します。

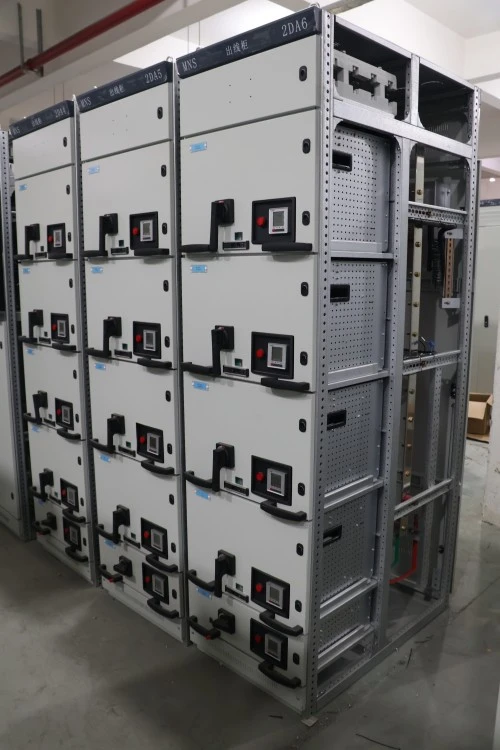

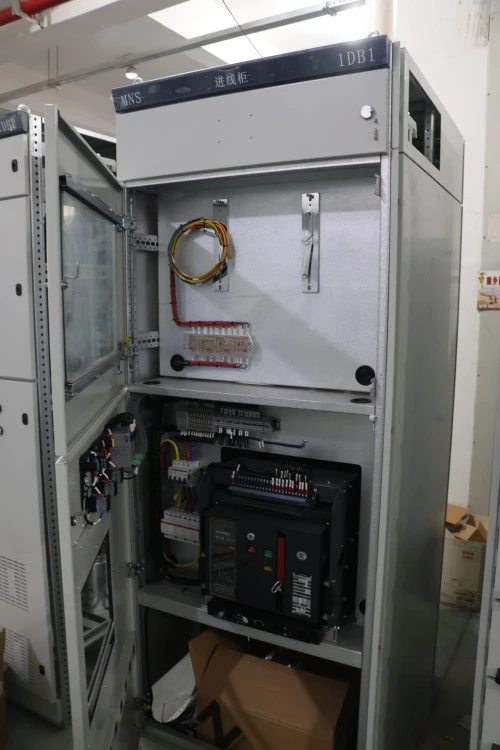

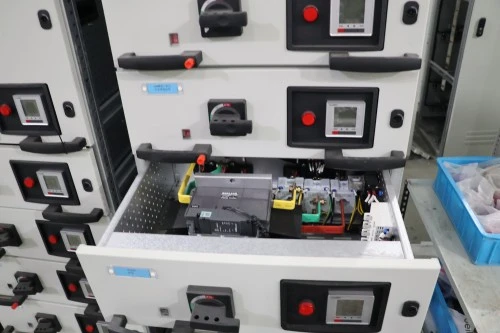

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

製品の特徴

一般的な引き出し式キャビネットとは異なり、MNS モジュール化引き出し式スイッチキャビネットには次のような特徴的な機能が備わっています。

特徴	具体的なメリット
動作表示灯一体型引出しハンドル	ハンドルの色は位置を示します: 白 (分離)、黄色 (テスト)、緑 (接続)。ステータスを確認するために引き出しを開ける必要はありません。
固定接点用自動シャッター	引き出しが引き抜かれると、金属製のシャッターがクレードル内の通電中の固定接点を自動的にカバーします。偶発的な指の接触を防ぎます。
メインスイッチと引出し連動	主回路ブレーカーがオフの位置にない限り、引き出しの挿入または引き出しはできません。移動時のアーク発生を防ぎます。
ストレートケーブルコンパートメント	曲げ半径の制約を受けずに、上または下からケーブルを挿入できます。フェーズごとに最大 4x240mm² のアルミニウムまたは銅ケーブルをサポートします。
工場で配線された番号付きフェルール付きのセカンダリハーネス	すべての制御ワイヤは事前に終端処理され、番号が付けられています。交換用ドロワーには対応するプラグイン二次コネクタが付属しているため、現場で再配線する必要はありません。
手動操作の場合、引き出しの重量 ≤25kg	ほとんどの 8E/2 および 8E ドロワーは、持ち上げ工具を使わずに 1 人で扱えるほど軽いです。重い引き出しにはローラーアシストが付いています。
結露防止コーティングを施した冷間圧延鋼材	特殊なコーティングが湿気の発散を防ぎます。 500時間の塩水噴霧テスト済み(ISO 9227)。湿気の多い環境に適しています。

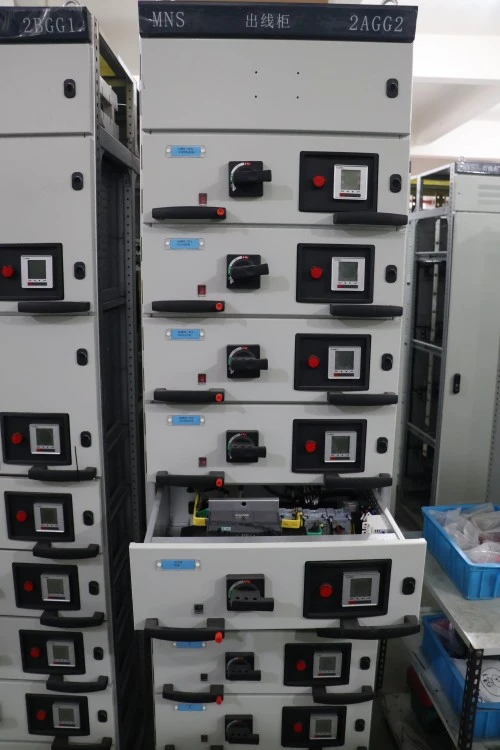

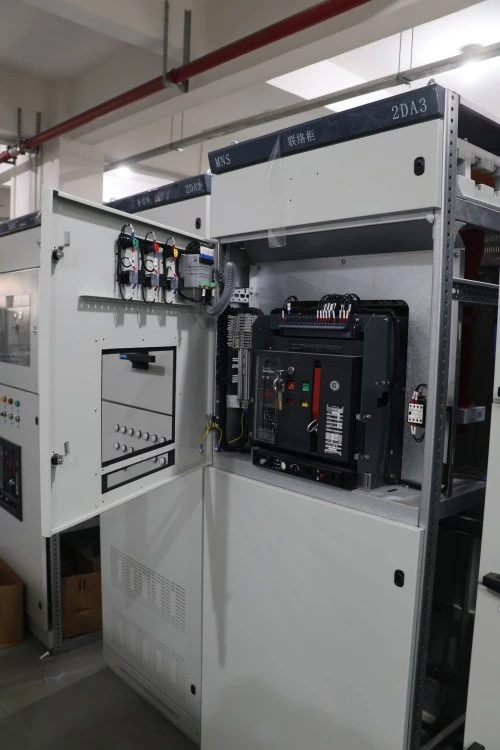

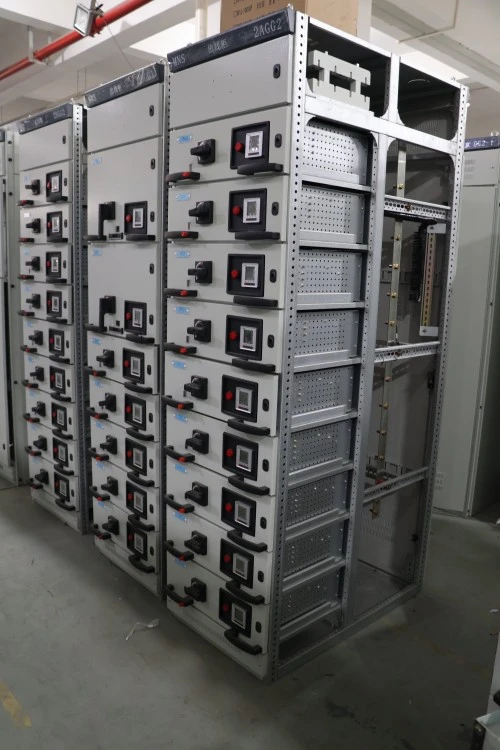

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

製品パラメータ

パラメータ	仕様
定格動作電圧	AC380V / 400V / 690V
定格絶縁電圧	最大1000V
主母線の定格電流	構成に応じて最大 4000A または 6300A
定格短時間耐電流	最大 50kA / 65kA / 100kA、プロジェクト要件による
ドロワーモジュール	8E/2、8E、16E、24E
保護等級	IP30 / IP40標準、IP54オプション
離別の形式	フォーム 2b、フォーム 3b、フォーム 4b はオプション

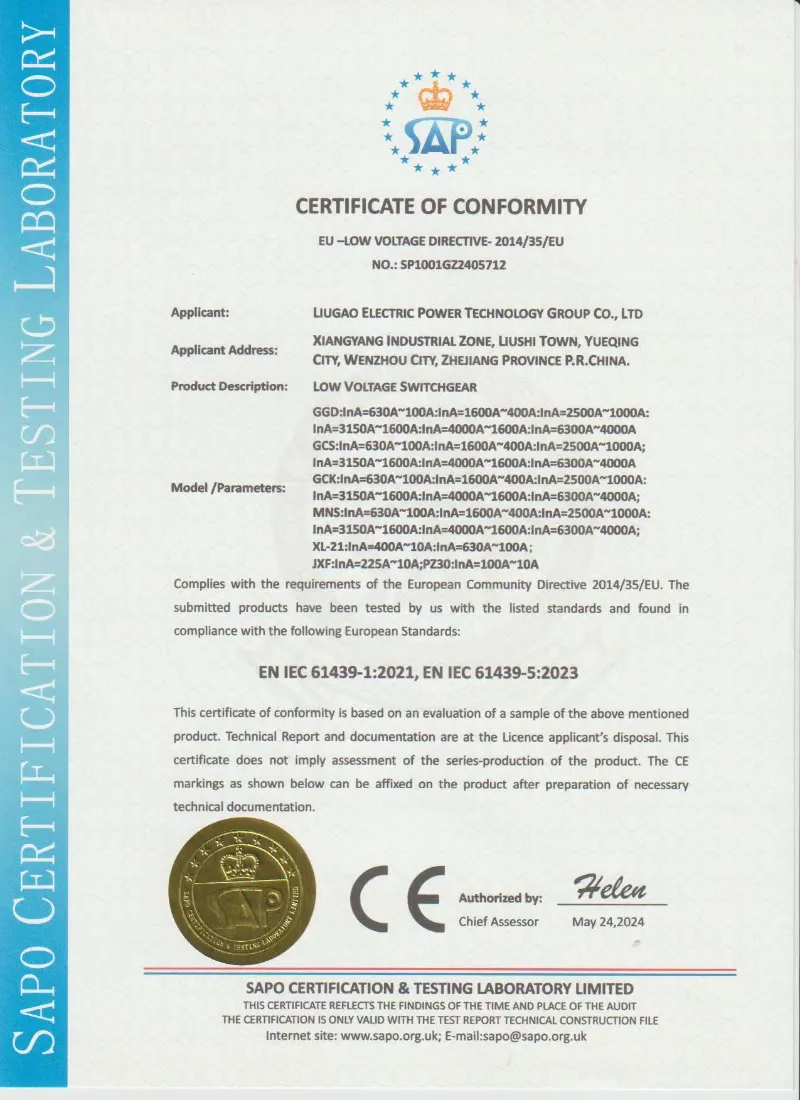

適用規格	IEC 61439-1、IEC 61439-2、GB/T 7251
ケーブル入口	上部または下部のケーブル入口
インストール	屋内設置
