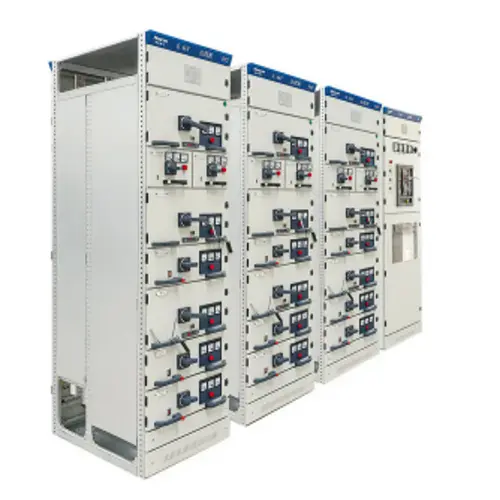

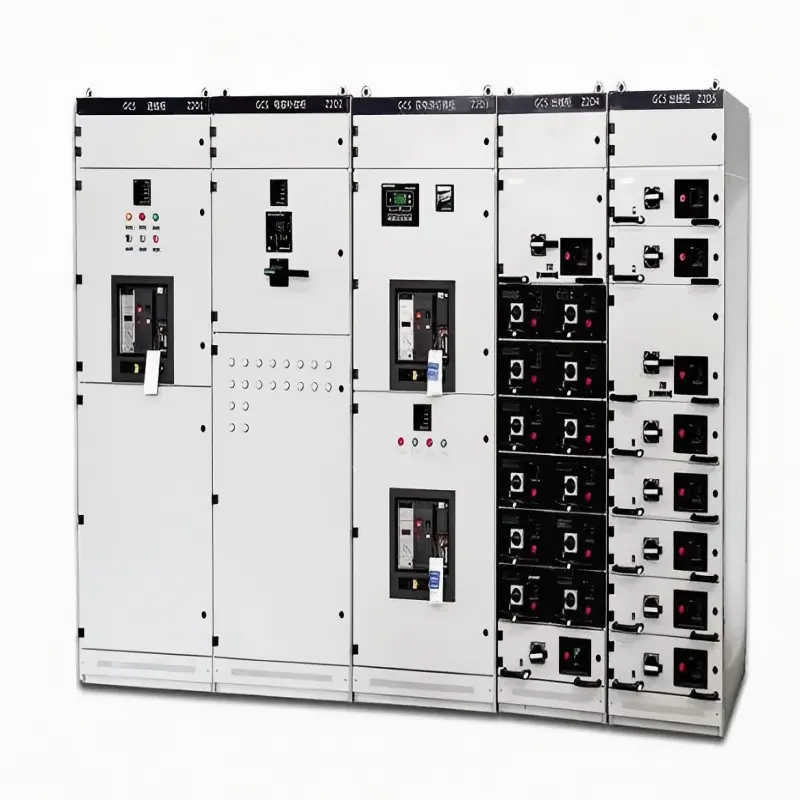

MCS 低電圧インテリジェントドロワーキャビネット開閉装置

Lugao Power Co., Ltd. は、組み込みインテリジェンスと機械的信頼性を統合した次世代の低電圧引出開閉装置である MCS 低電圧インテリジェント引出キャビネットスイッチギアの購入を強くお勧めします。主な利点には、リアルタイムの引き出し位置監視、予測温度警告、リモート制御機能、メンテナンス不要の二次接点が含まれます。このスマートプラットフォームにより、計画外のダウンタイムが削減され、データ駆動型の電源管理が可能になります。

お問い合わせを送信

製品説明

MCS 低電圧インテリジェントドロワーキャビネットスイッチギヤは、低圧（AC 690V まで）密閉型開閉装置インテリジェントな配電とモーター制御用に設計されたアセンブリ。フィーダブレーカー、モータースターター、コンデンサスイッチングモジュール、計装ユニットなどの各機能ユニットは、自動調整一次接点と二次接点を備えた固定クレードルに差し込まれる、完全に引き出し可能なスチール製引き出しに収納されています。

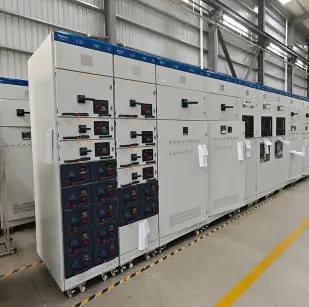

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

それは何をするのですか？

● 複数の下流回路に電力を安全に分配します。

● モーターの制御 (ソフトスターターまたは VFD による始動、停止、逆転、速度調整)

●短絡、過負荷、地絡を調整して機器を保護します。

● 各ドロワーの内蔵 LCD を介してローカルで、または RS485/Modbus/Ethernet IP を介してリモートでエネルギーデータを監視します

● 接点の磨耗、温度上昇、引き出し位置の異常が検出された場合に、予測メンテナンスアラートを提供します。

本質的に、このキャビネットは、従来の低電圧配電盤を、インテリジェントで通信可能で保守可能な資産に変換します。

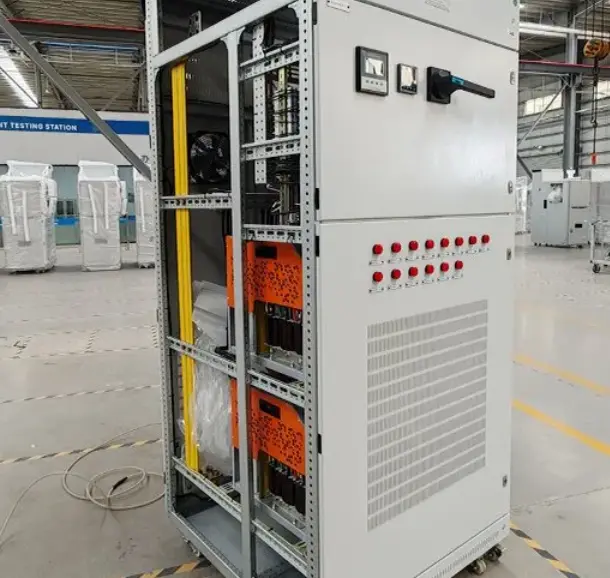

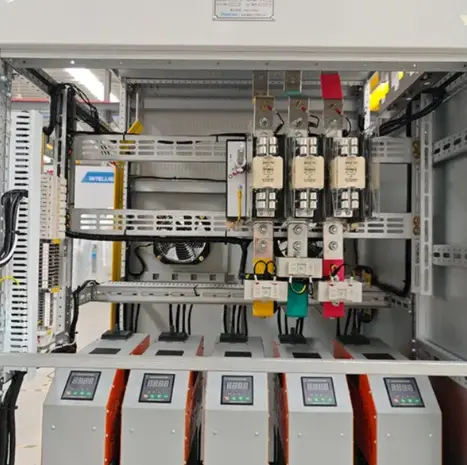

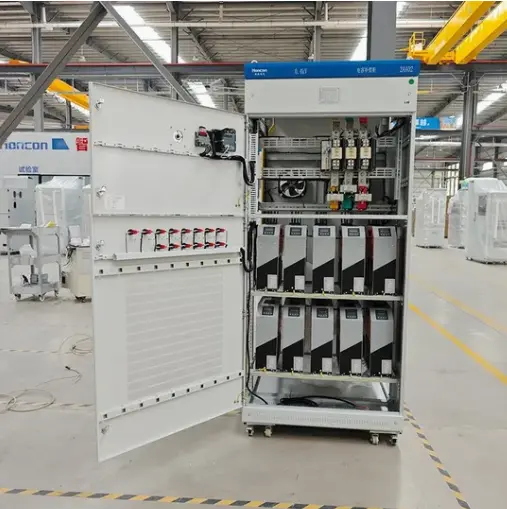

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

製品パラメータ

パラメータ	仕様
定格絶縁電圧(Ui)	1000V
定格動作電圧 (Ue)	AC400V / 690V
定格電流（バスバー）	キャビネット構成とプロジェクト要件に応じて最大 6300A
定格電流（引き出し）	引き出しあたり最大 800A (固定セクション付きの大型)
定格短絡耐量 (Icw)	1 秒間最大 100kA、確認済みの設計およびテスト文書に従う
定格ピーク耐力 (Ipk)	220kA
引き出しのサイズ	8E/2、8E、16E、24E (IEC 61439-2 に準拠)
引き出し位置表示	接続 / テスト / 隔離 / 撤退 (電子センサーバックアップ付き)
通信プロトコル	Modbus RTU、Modbus TCP、Profibus DP、EtherNet/IP (オプション)
ドロワーごとのモニタリングパラメータ	電流、電圧、電力、エネルギー、温度（3点）、接点摩耗度
保護クラス (エンクロージャ)	IP40（標準）、IP54（オプション）
動作温度	-5°C ～ +45°C (40°C を超えるとディレーティング)
湿度	≤85% 結露なし
規格	IEC 61439-1、IEC 61439-2、GB/T 7251.8

製品の特長と用途

MCS 低電圧インテリジェントドロワーキャビネットスイッチギヤの主な特長

特徴	説明
引き出し位置のデジタル表示	各ドロワーは、その正確な位置 (接続/テスト/分離) を中央 HMI に報告します。もう推測する必要はありません。
インテリジェントな温度監視	引き出しごとに 3 つの PT100 センサーが、一次接触温度、シャーシ温度、および周囲温度を測定します。 85℃で警告。
各ドロワーに不揮発性メモリチップを搭載	ドロワーID、評価、メンテナンス履歴、稼働時間を保存します。自己認識プラグアンドプレイドロワー。
電動引き出しオプション	高電流ドロワー (≥400A) の場合、24V DC モーターによるリモート挿入/引き出し。オペレーターはアークフラッシュゾーンの外に留まります。
湿度センサー付き結露防止ヒーター	エンクロージャ内の相対湿度が 70% を超えると、自動ヒーターがオンになります。漏れ電流を防ぎます。
統合エネルギー計量 (クラス 1.0)	すべての引き出しにはエネルギー測定チップが含まれています。外部メーターは必要ありません。

代表的な用途

● データセンター – リアルタイムのフィーダー監視とリモートブレーカー操作

● 病院 – 重要な負荷に影響を与えずに引き出しを迅速に交換

● 水処理プラント – 結露防止ヒーターによる高湿度耐性

● 自動車製造 – 摩耗予測表示によるモーターの始動

● 商業用高層ビル – 引出しごとのテナントフロアごとのエネルギーサブメーター

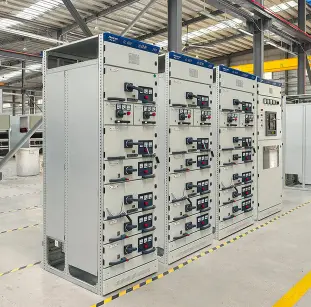

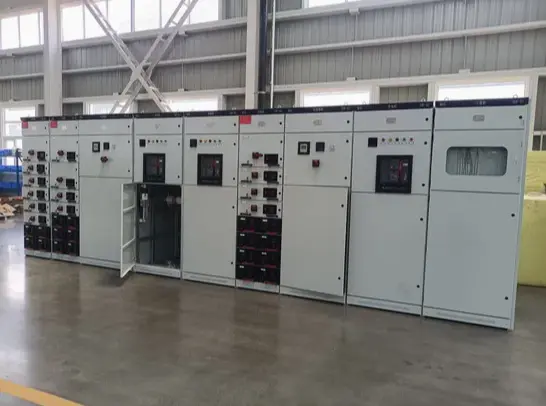

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

制作内容

Lugao Power Co., Ltd. のすべての MCS 低電圧インテリジェントドロワーキャビネットスイッチギアは、細部にまでこだわって精密に構築されています。

● エンクロージャ製造: 1.5mm ～ 2.0mm 亜鉛メッキ鋼、完全溶接フレーム。粉体塗装 RAL 7035、最小厚さ 70μm。 ISO 9227 に基づく塩水噴霧テスト ≥400 時間。

●バスバーシステム:高導電性ETP銅(純度99.9%)。全関節銀メッキ（最小8μm）。バスバーは 1000V 定格の熱収縮スリーブで完全に絶縁されています。

● ドロワーシャーシ: 耐食性不動態化処理を施した 2.5 mm 冷間圧延鋼材から形成されています。自己潤滑性ポリマーガイドレールにより、5,000 サイクルを超えるスムーズな動作が保証されます。

● 一次接点: バネ仕掛けのアーム上の銅タングステン合金チップ。接触面は銀メッキ。再めっきなしで 3,000 回の電気操作に耐える定格。

● 二次接点: 金フラッシュピンを備えた 24 ピン銀メッキプラグインコネクタ。接触抵抗 <1mΩ。定格 10,000 回の挿入/抜去サイクル。

● スマートエレクトロニクス: 定格温度 -25 °C ～ +85 °C の工業グレードのコンポーネント。各ドロワーコントローラーは 72 時間のバーンインと、国家標準に準拠した校正が行われます。

● 工場テスト: すべてのユニットは、誘電テスト (2.5kV/min)、温度上昇テスト (定格電流の 1.1 倍)、および機能通信テストを受けます。テストレポートは15年間アーカイブされます。

認証と品質保証 – Lugao を選ぶ理由

認証	詳細
IEC 61439-2	IEC 61439-1/2準拠の設計。プロジェクトの要件に応じて、型式試験文書または第三者検査レポートを提供できます。
ISO 9001:2015	品質マネジメントシステム
ISO 14001:2015	環境マネジメント
CEマーキング	LVD および EMC への準拠
RoHS	すべての電子モジュールは鉛フリーで RoHS に準拠しています

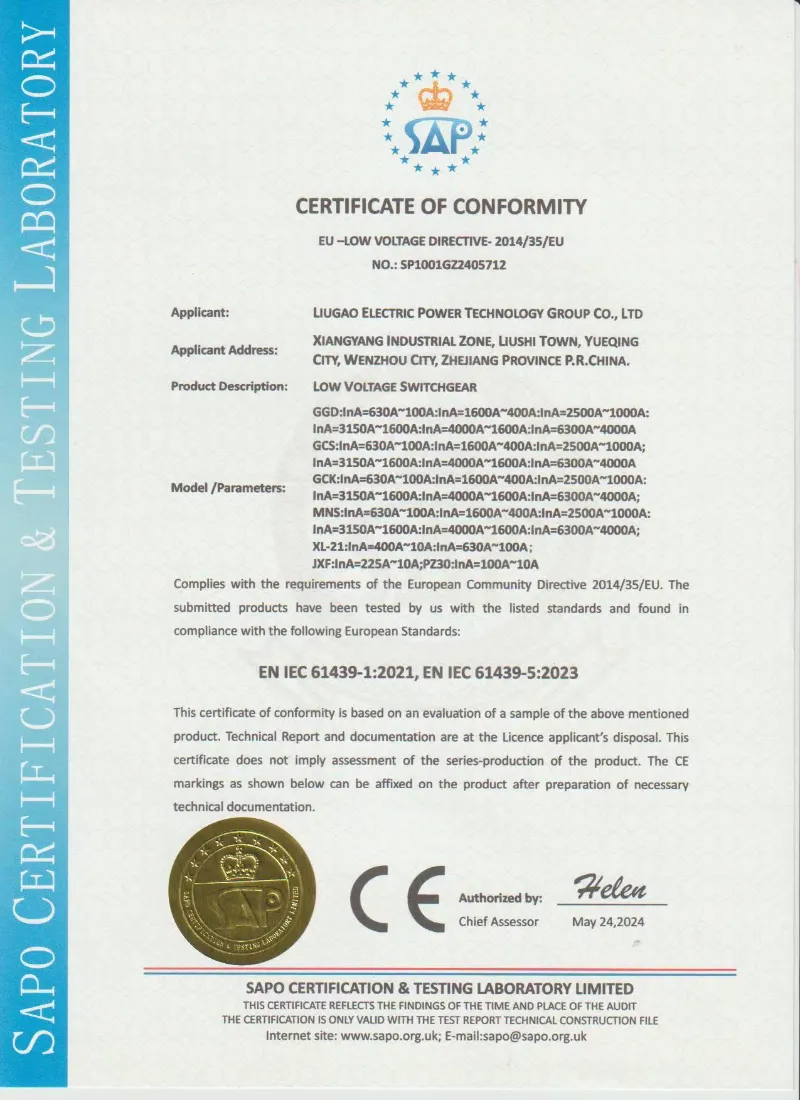

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

ルガオパワーを選ぶ理由?

能力	鹿皓ソリューション
引き出しのインテリジェンス	引き出しの位置、温度、エネルギー、動作状態の監視が可能
コミュニケーション	プロジェクト要件に応じて、Modbus RTU/TCP およびその他のプロトコルを利用可能
電動ドロワー	高電流ドロワーユニット用のオプションの電動ドロワー設計
配達	納期は構成、数量、コンポーネントのブランドによって異なります
保証	プロジェクト契約に基づくオプションの延長サポートを備えた標準保証

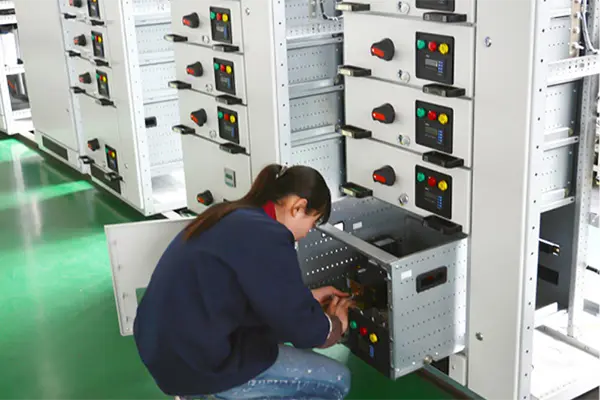

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

カスタマイズオプション

電気的構成	受電ユニット、フィーダユニット、モータ制御ユニット、コンデンサ補償ユニット
引き出しのサイズ	負荷要件に応じた 8E/2、8E、16E、24E
コミュニケーション	Modbus RTU、Modbus TCP、Profibus DP、イーサネット/IP オプション
監視機能	電流、電圧、エネルギー、温度、引き出しの位置、アラームのステータス
コンポーネントのブランド	ABB、Schneider、Siemens、CHINT、またはプロジェクト指定のブランド
バスバーシステム	銅またはアルミニウムのバスバー、カスタマイズされた定格電流と短絡レベル
IP保護	IP40標準、IP54オプション
ドキュメント	単線図、レイアウト図、配線図、引き出しスケジュール、テストレポート
