GGD モジュラー固定型低圧開閉装置

定義とコアアイデンティティ

GGD モジュラー固定タイプ低電圧スイッチギヤは、屋内、床置き型、金属密閉型スイッチギヤ アセンブリです。特別に設計されています低電圧AC配電三相産業用および商用電気システムに使用されます。配電階層の基礎となる製品として、変圧器の二次端子と最終分岐配電盤の間に設置され、設備の主電源ハブとして機能します。

製品パラメータ

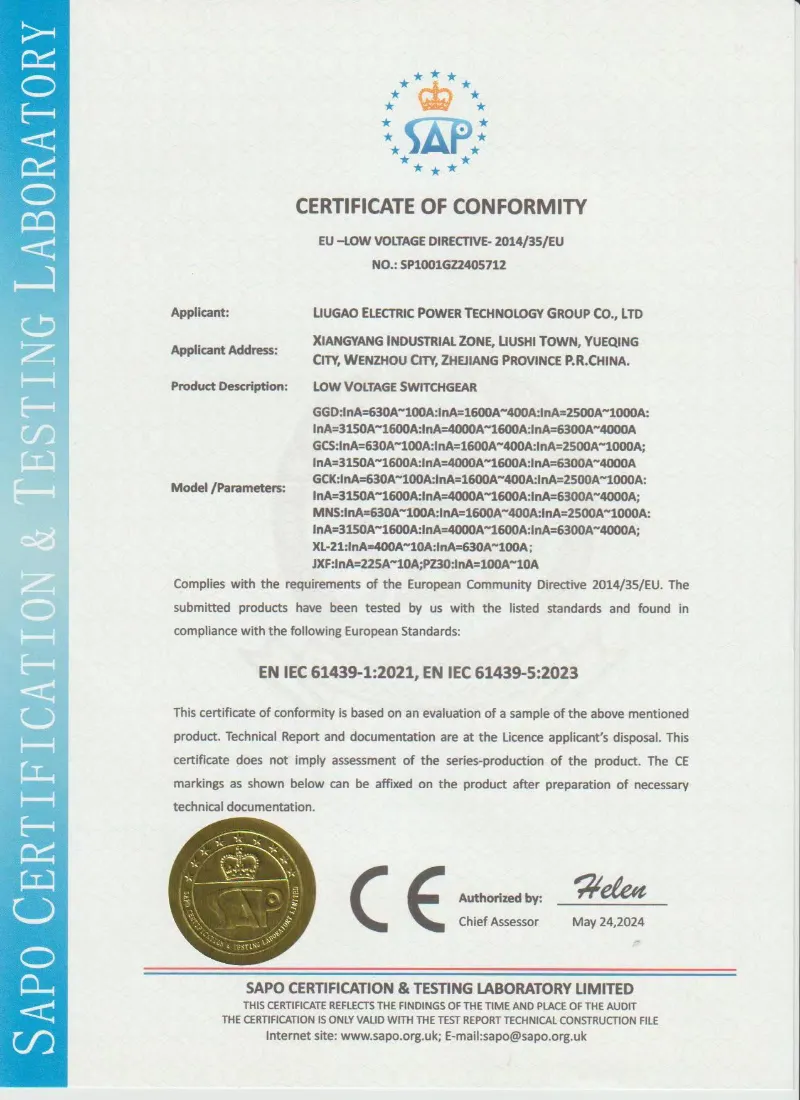

認証と品質保証

鹿皓プロジェクトの技術要件と該当する低電圧開閉装置規格に従って、GGD 固定型低電圧開閉装置を製造します。確認された技術契約に従って、出荷前に定期検査およびテストレポートを提供できます。

• IEC 61439-1/2 に基づいた設計とテスト
• GB/T 7251ベースの製造と検査
• 電源周波数耐量試験
• 絶縁抵抗試験
• 配線および機能動作検査
• 構成に応じた温度上昇検証
• 出荷前の定期テストレポート
• ご要望に応じて工場検査写真をご利用いただけます

固定されたインストールの哲学

機能ユニットをスライド上に引き出すことができる引出しタイプのスイッチギヤとは異なり、GGD は永久的に固定された取り付けコンセプトを採用しています。

● すべての主要デバイス (気中サーキット ブレーカー (ACB)、ノーヒューズ サーキット ブレーカー (MCCB)、絶縁スイッチ) は、堅固な取り付けプレートに直接ボルトで固定されています。

● デバイスとバスバー間の電気接続は、プラグイン接点ではなく、ボルト締めされた銅リンクまたはケーブル接続を使用して配線されます。

● この固定アプローチにより、スライド機構に伴う機械的な複雑さ、コスト、メンテナンスが不要となり、回路位置がほとんど変わらない安定した長期設置に最適です。

モジュール式エンクロージャ構造

● エンクロージャは、同じ高さと奥行きを共有する標準化されたモジュール式キュービクルで構築されています。

●フレーム寸法：2200mm(H)×600/800/1000/1200mm(W)×600/800mm(D)

● 各キュービクルは独立した溶接鋼製モジュールであり、横にボルトで固定して連続配電盤ラインナップを形成できます。

● キュービクルは、機能的に、入力 (フィーダ受信)、バスカプラ (バス相互接続)、またはフィーダ (出力分配) ユニットに分類されます。

製品の利点

利点 1 – 構造の堅牢性

強化された 8MF スチールフレームは、確認された短絡耐性レベルの下で機械的安定性を維持するのに役立ちます。定格ピーク耐電流：63kA。 キャビネットのフレームは、プロジェクト固有の短絡耐性要件をサポートするように設計されています。確認された電気設計に応じて定格ピーク耐電流を設定できます。

利点 2 – モジュール式で迅速な導入

受入、カプラー、フィーダーキュービクルを標準化。高さ・奥行きは同じです。標準ユニットを並べて配置することで、プロジェクトを迅速に構成できます。オンサイトでの設置時間を短縮し、設計の複雑さを軽減します。

利点 3 – コスト効率の高いライフサイクル

固定取付（引出し機構なし）のためイニシャルコストを低減します。引き出しのスライド、プラグイン接点、複雑なインターロックはありません。メンテナンスは最小限で、競争力のある総所有コスト。

利点 4 – 最適化された熱管理

自然対流冷却: 下部ルーバー + 上部通気ルーフ キャップ。煙突効果を生み出します – 熱い空気が上昇し、冷たい空気が吸い込まれます。ファンや騒音がなく、余分なメンテナンスも必要ありません。

メリット5 – メンテナンスと運用の簡素化

人間工学に基づいた高さのフロントドアのコントロール、メーター、インジケーター。ドアを開けずにブレーカーハンドルにアクセス可能。バスバー、ブレーカー、ケーブルコンパートメントが分離された広々とした内部レイアウト – 簡単な目視検査。

製品の特徴

特長1：多層粉体塗装システム

すべてのスチール パネルは、均一な静電エポキシ - ポリエステル パウダー コートを施す前に、5 段階の前処理 (脱脂、すすぎ、リン酸塩処理、不動態化、乾燥) を受けます。このコーティングは優れた密着性と耐湿性を実現し、GGD モジュラー固定型低圧開閉装置熱帯や湿気の多い工業環境でもその外観と腐食保護を維持します。

特徴2：透明アークバリア

メインバスバーとデバイスコンパートメント間のポリカーボネートバリア。バスバーの状態を視覚的に確認できると同時に、検査中のオペレータの安全を確保するために目に見える物理的な分離を提供します。

特徴3：広々としたケーブル終端ゾーン

●オープングランドプレートを備えた大きな下部ケーブルコンパートメントにより、大きな電源ケーブルの曲げ半径に対応します。電気接続のストレスを軽減する調整可能なケーブル クランプが付属しています。

特徴4:一体型アースバスバー

連続銅アースバスバーはアセンブリ全長にわたっており、キュービクルごとに事前に穴が開けられています。受電回路と出力回路の現場でのアース接続を簡素化し、システムの接地コンプライアンスを確保します。

特徴5:南京錠付き外部ハンドル

メインブレーカーハンドルは外部に取り付けられており、OFF 位置でロック可能です。メンテナンス中に安全な機械式 LOTO を実現し、明確な視覚的分離を提供します。

特徴6:柔軟なバスバー構成

上下のケーブルエントリー、3P4Wまたは3P5Wの分配をサポートします。相バスバーには標準の色分け (ニュートラルは黄、緑、赤、青) で明確にマークされており、配線エラーを最小限に抑えます。

製品の用途

GGD モジュラー固定タイプ低電圧開閉装置は、信頼性の高い固定配電が優先されるさまざまな分野に広く導入されています。

● 建築サービスとインフラストラクチャ: 高層住宅の階段照明配電、地下駐車場の換気電源、自治体の街路照明制御キャビネット。

● 産業用補助システム: コンプレッサー室の電源パネル、セメントおよび骨材工場の非重要プロセス モーター フィーダー、工場倉庫の配電盤。

● 水および廃水処理: 原水取水および処理排水排出用のポンプステーションのモーターフィーダー、および化学薬品投与装置の電源。

● 再生可能エネルギー: 地上設置型太陽光発電所の AC コンバイナー パネルおよび補助配電盤。

● 商業施設: ショッピング モールのバックアップ発電機同期および配電パネル、および大学キャンパスのエネルギー ステーションの HVAC チラー フィーダー パネル。

● 仮設および建設用電源: 現場の仮設配電ボックスおよび建設用ホイスト電源パネル。固定された頑丈な構造により、軽量のパネル設計よりも優れた耐久性が得られます。

梱包と発送

各 GGD 低電圧開閉装置キャビネットは、防錆フィルム、発泡パッド、合板輸出用梱包材で保護されています。キャビネットベースは、出荷要件に応じてフォークリフトでの取り扱いに合わせて設計できます。

包装：ストレッチフィルム、防湿保護、合板輸出ケース

配送: FOB 寧波、CIF 主要港または EXW が利用可能

キャビネット固定：出荷前に内部コンポーネントを強化

文書: パッキングリスト、配線図、テストレポートが付属

アフターサービス

設置と試運転の技術サポート

配線図・配置図作成サポート

ブレーカー、メーター、制御コンポーネントのスペアパーツのガイダンス

確認された注文契約に基づく保証条件

よくある質問

Q1: GGD 固定開閉装置と GCS/MNS 引出開閉装置の違いは何ですか?

GGD は固定取り付けブレーカーと配線接続を使用しますが、GCS または MNS は引き出し可能な引き出しユニットを使用します。 GGD は、回路を頻繁に交換する必要がない安定した配電システムにとって、よりコスト効率が高くなります。

Q2: GGD キャビネットは私の単線図に従ってカスタマイズできますか?

はい。 Lugao は、電気図とコンポーネントのブランド要件に従って、入力、フィーダー、バスカプラー、計量およびコンデンサ補償キャビネットを構成できます。

Q3: どのようなコンポーネントブランドが使用できますか?

一般的なオプションには、予算と技術要件に応じて、ABB、Schneider、Siemens、CHINT、Delixi、またはその他のプロジェクト指定ブランドが含まれます。

Q4: 出荷前にどのような書類が提供されますか?

確定した注文に応じて、出荷前にレイアウト図、配線図、日常テストレポート、梱包リスト、製品写真を提供できます。
