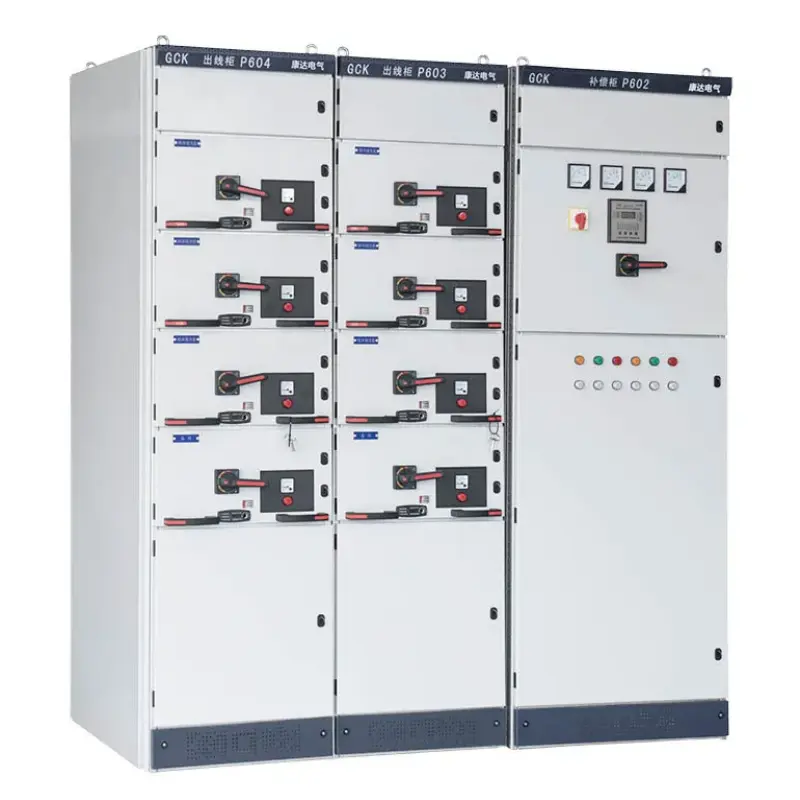

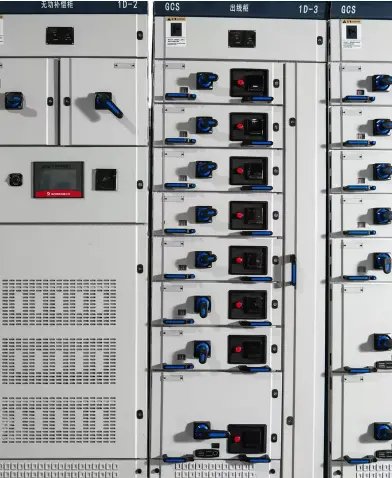

GCK C プロファイル アセンブリ経済的なスイッチ キャビネット

GCK C プロファイル アセンブリは経済的なスイッチ キャビネットです。低圧（最大690V）密閉型開閉装置ボルト締めされたC型プロファイルスチールフレームを使用しています。 C プロファイルは、25 mm のモジュラー穴グリッドを備えた冷間圧延、パンチ済みの亜鉛メッキ鋼チャンネルであり、溶接や特別な工具を使用せずに組み立てることができます。

この製品は何をするものですか?

● 配電 – 主電源からフィーダ、モーター、照明パネル、その他の負荷に電力を安全に供給します。

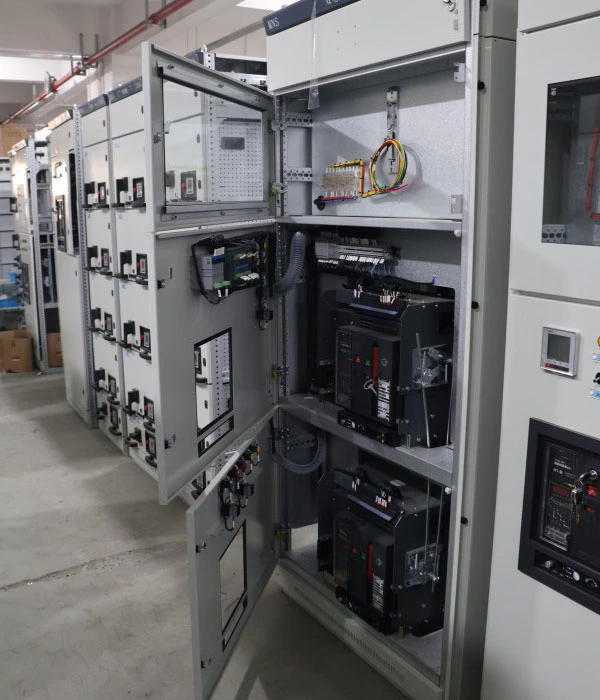

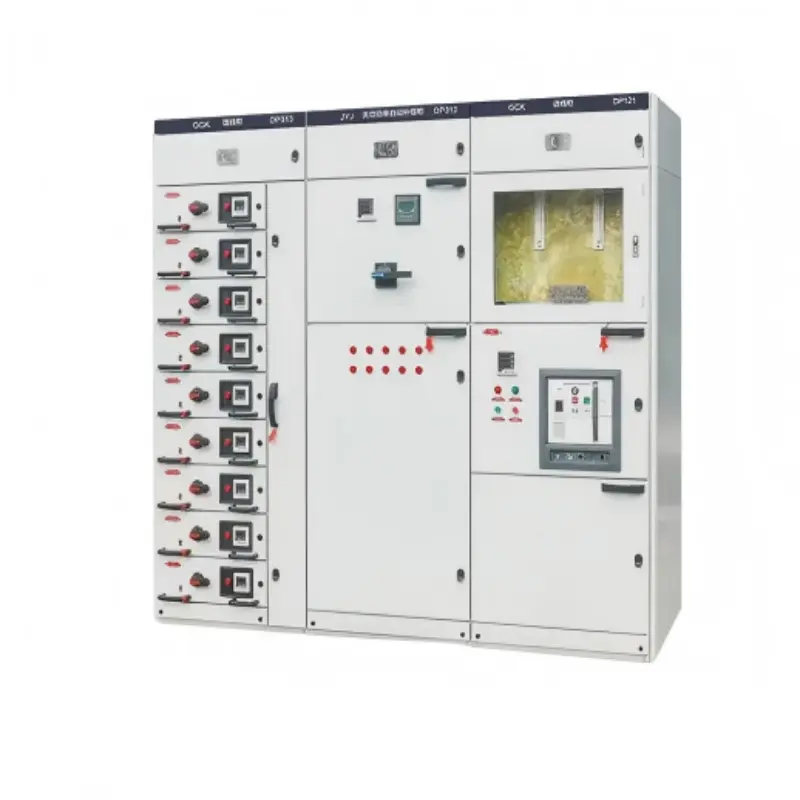

● ドロワー機能 – メインバスバーが通電している間に交換できる引き出し可能なドロワー (回路ブレーカー、コンタクター、ソフトスターター) を収納し、ダウンタイムを最小限に抑えます。

● 現場での再構成 - シンプルなキットを使用して、エンドプレートのボルトを外し、新しいキュービクルをボルトで固定し、バスバーを延長することで、セクションを簡単に追加または移動できます。

● 保護と隔離 – 機械的インターロック、シャッター、構成可能な分離形式 (フォーム 2b、3b、または 4b) を提供します。

カスタマイズオプション

本質的に、このキャビネットはモダンな引き出しを提供します開閉装置安全なメンテナンス、高密度、モジュール性などの機能をエントリーレベルの価格で提供します。中小規模の工業プラント、商業ビル、インフラプロジェクト、品質を犠牲にすることができない予算重視の改修に最適です。

製品パラメータ（仕様）

以下は、GCK C プロファイル アセンブリの経済的なスイッチ キャビネットの主要な技術仕様です。値は標準構成に基づいており、特定のプロジェクト要件に合わせてカスタマイズできます。

製品の特長と用途（Q&A形式）

GCK C プロファイル アセンブリの経済的なスイッチ キャビネットは、経済性、柔軟性、実証済みのパフォーマンスの独自の組み合わせにより傑出しています。以下では、その機能と適切な用途に関してお客様からよく寄せられる質問に答えます。

Q1: C プロファイル設計が溶接開閉装置よりも経済的になる理由は何ですか?

A: 3 つの理由: (1) フレームをボルトで固定するため、高価な溶接治具が不要になります。 (2) 事前に穴が開けられた 25 mm グリッドにより、カスタムの穴あけが不要になります。 (3) 損傷したプロファイルは、フレーム全体ではなく個別に交換できます。 GCK C プロファイル アセンブリの経済的なスイッチ キャビネットを購入するときは、過剰な設計ではなく、価値に対してお金を払っていることになります。

Q2: ボルト締め構造は産業環境に十分な強度がありますか?

A: はい。適切にトルクをかけると (M8:18Nm、M10:35Nm)、IEC 61439-2 に適合し、永久変形することなく 50kA の短絡力に耐えます。極度の振動（スタンピングプレスや船舶など）の場合は、溶接されたものをお勧めします。MNSシリーズ。 95% の工業/商業サイトでは、GCK C プロファイルが十分以上です。

Q3: 亜鉛メッキ仕上げは粉体塗装とどう違うのですか?

A: パンチング後の溶融亜鉛メッキは、切断端と穴を含むすべての表面を均一な ≥65μm の亜鉛層で覆います。湿気が浸透しても欠けたり腐食したりすることがなく、湿気の多い環境（水処理、繊維工場など）において粉体塗装よりも優れた性能を発揮します。色が必要な場合は、亜鉛メッキ層の上に粉体塗装を施すことができます。

Q4: 最も一般的なアプリケーション シナリオは何ですか?

A: GCK C プロファイル アセンブリの経済的なスイッチ キャビネットは、世界中で何千もの設置実績があることから、以下の場所で最も頻繁に導入されています。

中小規模の工業プラント: 食品加工、プラスチック成形、金属加工、繊維工場

商業ビル: ショッピングセンター、ホテル、オフィスビル

水および廃水処理: ポンプ場、灌漑および淡水化システム

改修プロジェクト: 古い固定配電盤を最新の引出式配電盤に置き換える

仮設電力設備: 建設現場、鉱山キャンプ、イベント用電力システム

生産の詳細と競争上の利点

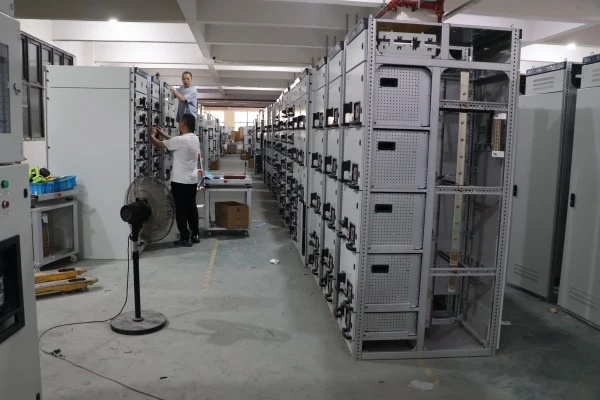

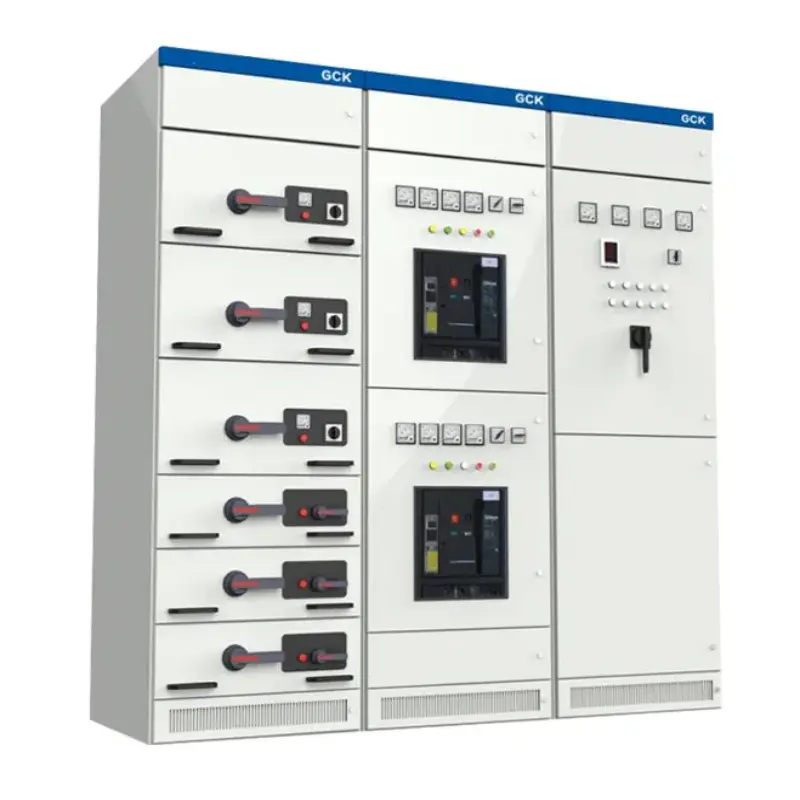

生産の詳細 – GCK C プロファイル アセンブリの構築方法 経済的なスイッチ キャビネット

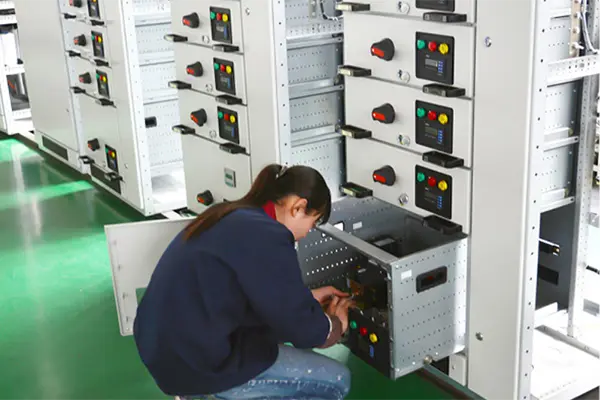

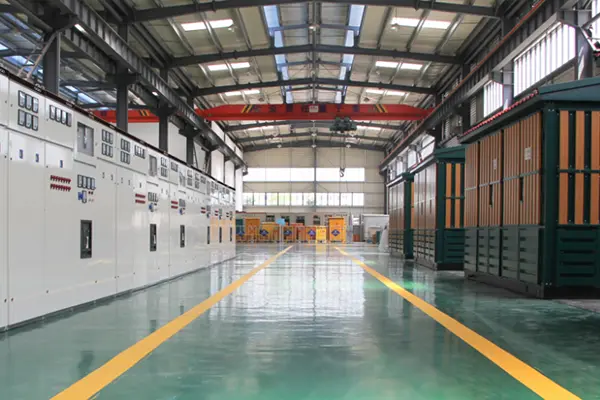

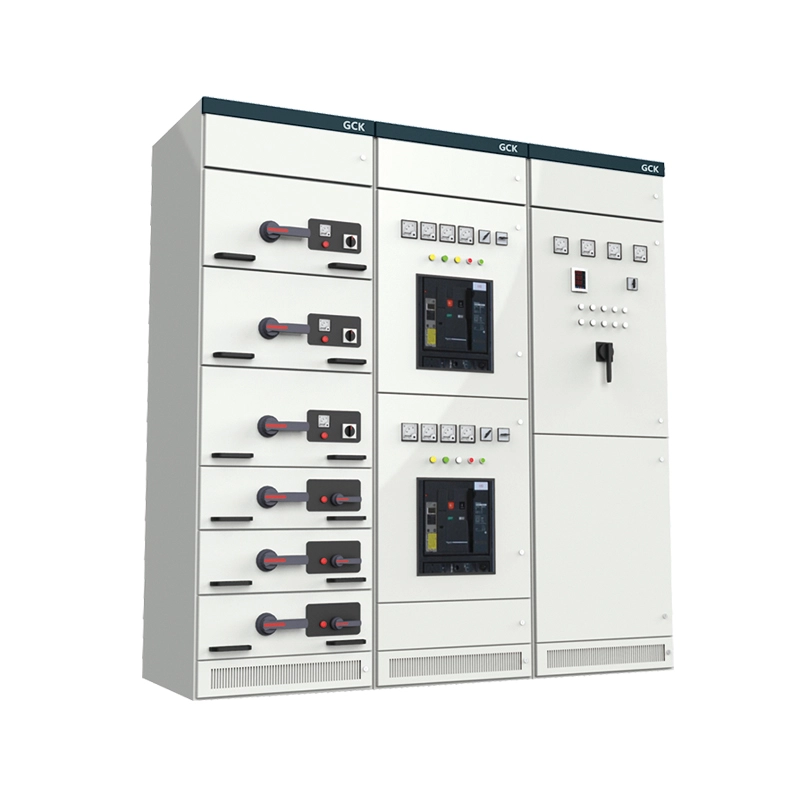

Lugao Power Co., Ltd. では、一貫性、耐久性、組み立ての容易さを備えたすべての GCK C プロファイル アセンブリ経済的なスイッチ キャビネットを製造しています。

1. C プロファイルの製造:日本規格 Q235B 2.0mm スチールコイル → CNC パンチ 25mm グリッド → 冷間成形 C 形状 (精度 ±0.3mm) → 所定の長さに切断 → 溶融亜鉛メッキ (≧65μm、ASTM A123)。

2.引き出しクレードル:位置決めディンプルとナイロンローラーを備えた 2.5 mm 亜鉛メッキ鋼。アダプタープレートを介して 8E/2 ～ 24E ドロワーに対応します。南京錠掛け金を備えた 3 ポジションの機械的インターロック (接続/テスト/絶縁)。

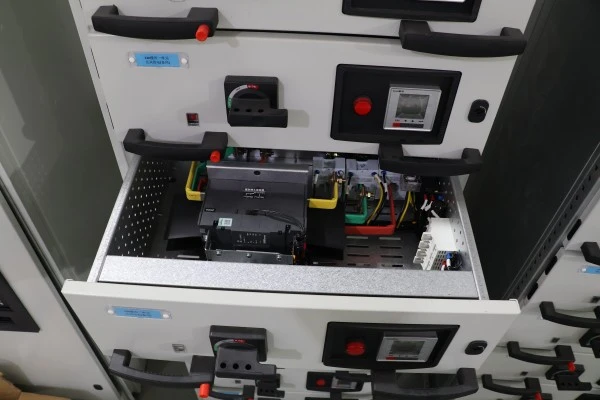

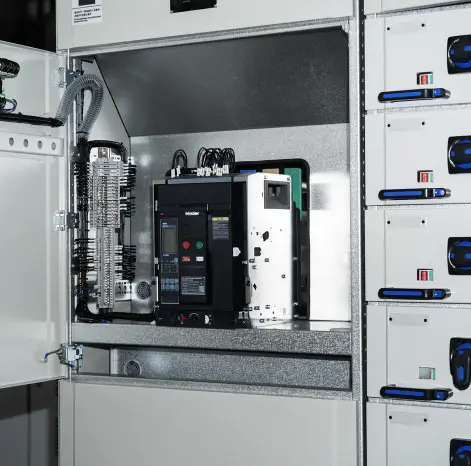

3.引き出しユニット:1.5mm スチールフロントパネル、RAL 7035 パウダーコーティング、レーザー彫刻ラベル。 O/Iインジケーター付きハンドル。一次接点: 銀メッキ銅 (≥10μm)、スプリング式チューリップ設計。二次配線: 番号付きフェルール付きの 2.5mm² PVC 銅線。導通、絶縁、機械的動作について工場でテスト済み。

4.バスバーシステム:ETP 銅 (98% IACS)、銀メッキ接合部のトルクは 35 ～ 40Nm です。バスバーは 500mm ごとにサポートされます (通常の 800mm よりもきつくなります)。垂直バスバーはボルト締めされた銅リンクを介して接続されます。

5. 組み立てとテスト:トルク制御されたアセンブリ。各ユニットのテスト: 誘電体 (2.5kV/1 分)、導通、機械的インターロック、および 1.1x 定格電流での温度上昇。工場テストレポートが含まれています。

アフターサービス – 1年間の保証

保証期間：試運転日から 12 か月、ただし出荷日から 18 か月を超えないものとします。

対象となるもの: 以下を含むすべての製造上の欠陥:

● 定格機械荷重下での C プロファイルの変形

●ドロワーのインターロック不良（誤挿入防止不良）

● 保証期間内の一次接点摩耗が0.5mmを超える場合

● 工場での組み立てによる二次配線エラーまたは終端の緩み

●亜鉛メッキ皮膜剥離（外部摩耗がない場合に限ります）

対象外: 不適切な設置、不正な改造、銘板の定格を超える操作、物理的衝撃、注文時に指定されていない化学物質への曝露による腐食、または不可抗力 (落雷、洪水、火災など) に起因する損傷。

対応の約束:

● リモート技術サポート:8 営業時間以内に電子メール、WhatsApp、またはビデオ通話でご連絡ください。

● スペアパーツの発送:保証請求は 48 時間以内に受け付けます (標準宅配便)。

すべての出荷に付属する文書:

1. 工場テストレポート（誘電性、導通、温度上昇）

2. 組立図と単線図

3. 各引き出しの評価と機能をリストした引き出しスケジュール

4. 現場組立用トルク仕様書（KDオーダー）

5. 操作・保守マニュアル
