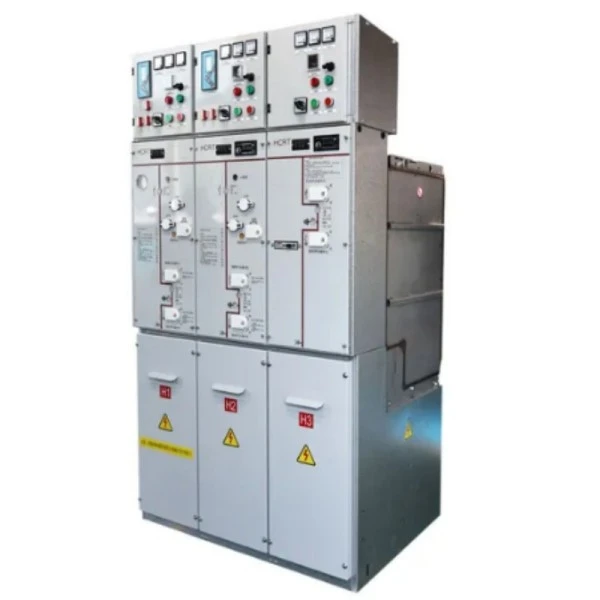

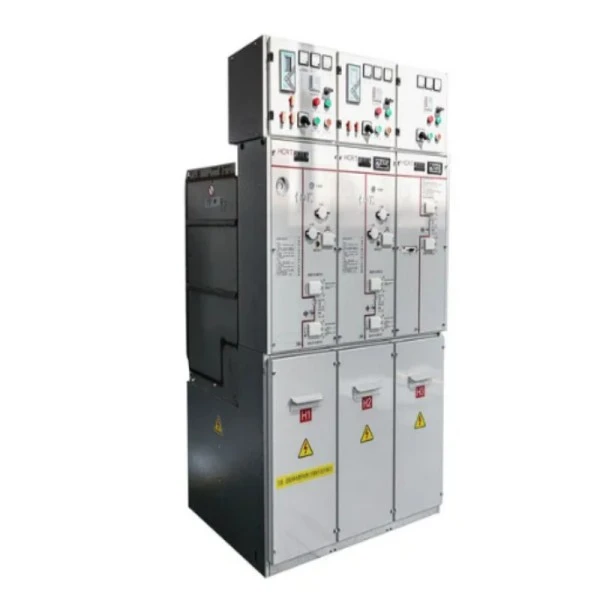

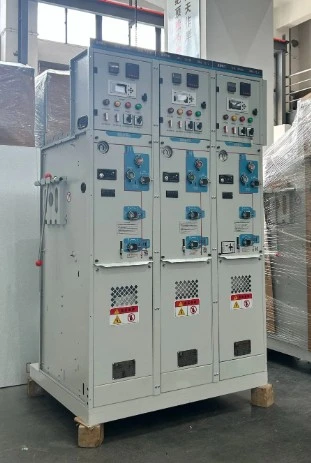

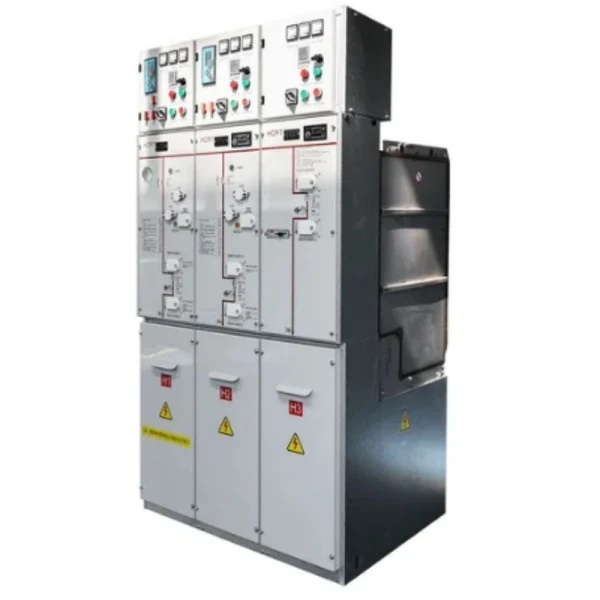

35kv 中電圧 SF6 密閉開閉装置

35kV 中電圧 SF6 密閉開閉装置は、工場で組み立てられた金属密閉型電気装置で、絶縁媒体と消弧媒体の両方として六フッ化硫黄 (SF6) ガスを使用します。従来の開放型開閉装置とは異なり、遮断器、断路器、接地開閉器を含むすべての活電部は、制御された圧力でSF6ガスが充填されたステンレスタンク内に密閉されています。

何ができるのでしょうか？

主に、この 35kV 中圧 SF6 密閉開閉装置は、35kV 電力網における電気エネルギーの受信、分配、および制御を担当します。変圧器、モーター、フィーダーを過負荷、短絡、過渡過電圧から保護します。障害が発生すると、SF6 サーキット ブレーカーがミリ秒以内にアークを消し、下流の機器への損傷を最小限に抑えます。さらに、リモートスイッチング操作とリアルタイムのステータス監視を可能にし、最新のスマートグリッドの中核コンポーネントとなっています。基本的に、スペースが限られている場合や環境条件が厳しい用途において、かさばる空気絶縁開閉装置 (AIS) に代わるものです。

製品の利点

35kV 中圧 SF6 密閉開閉装置を評価する場合、Lugao Power のソリューションは 5 つの主要な利点によって際立っています。

1. 超高信頼性：SF6 ガスは優れた絶縁耐力（空気の約 3 倍）を備えているため、内部コンポーネントは塵埃、湿気、塩霧、汚染の影響を受けません。その結果、故障率は非常に低くなり、10 年間の動作で 0.1% 未満になります。

2. コンパクトな設置面積: 密閉設計により、相間および相とグランドのクリアランスが大幅に削減されます。一般的な Lugao 35kV SF6 リング メイン ユニットの占有面積は、フィーダあたりわずか 1.2m² ですが、AIS の占有面積は 3.5m² です。これにより、公益事業や産業プラントは既存の建物の設置面積内で改修または拡張することができます。

3. メンテナンスフリー動作：すべての可動部品は乾燥した密閉されたSF6環境で動作するため、定期的な清掃、接点調整、絶縁抵抗テストは必要ありません。唯一推奨されるチェックは、6 か月に 1 回のガス圧力計の測定です。 20 年の耐用年数にわたって、運用コストが最大 70% 節約されます。

4. 作業員の安全性の強化: 金属で囲まれた溶接タンクは、最大 50kA/1 秒の内部アーク故障封じ込め (IAC) の定格があります。内部障害が発生した場合でも、圧力リリーフバルブは高温ガスを安全な排気ダクトに導き、決してオペレーターに向けることはありません。すべてのインターロックは IEC 62271-200 に準拠しています。

5. 全天候性能: 高山の変電所の -40°C から砂漠の太陽光発電所の +55°C まで、この 35kV 中電圧 SF6 密閉開閉装置は定格を下げることなく動作します。エンクロージャ内に微量の加熱や空調は必要ありません。

製品の特徴

● Lugao Power の 35kV 中圧 SF6 密閉開閉装置には、次の特有の技術的特徴が組み込まれています。

1. 溶接ステンレス鋼タンク: 厚さ 3 mm、316L グレード、年間 0.1% 未満のヘリウム漏れテスト済み。ガスケットや O リングが大気にさらされることはありません。

2. 3 ポジション スイッチ: 負荷遮断スイッチ、断路器、接地スイッチが 1 つの機構に統合されています。メカニカルインターロックにより誤シーケンス動作を防止します。

3. SF6 圧力計 (温度補償) : 周囲温度に関係なく、真の圧力測定値を提供します。緑色のゾーン = 0.12 ～ 0.14 MPa (絶対)。低圧警報接点を遠隔監視に利用可能。

4. 真空遮断器オプション: フィーダ保護のため、SF6 外部絶縁を備えた内蔵真空遮断器が、真空の高い遮断能力と SF6 の絶縁強度を組み合わせています。定格短絡遮断電流：31.5kA。

5. ケーブル コンパートメント: 大型の取り外し可能なフロント カバーにより、ケーブル ラグの取り付けに簡単にアクセスできます。最大 500mm² の単芯銅線またはアルミニウムケーブルに適しています。

6. 磁気アクチュエータまたはスプリング アクチュエータ: 磁気アクチュエータ (100,000 回の機械操作に対応) または蓄積エネルギー スプリング メカニズム (コスト重視のプロジェクト向け) として利用可能です。

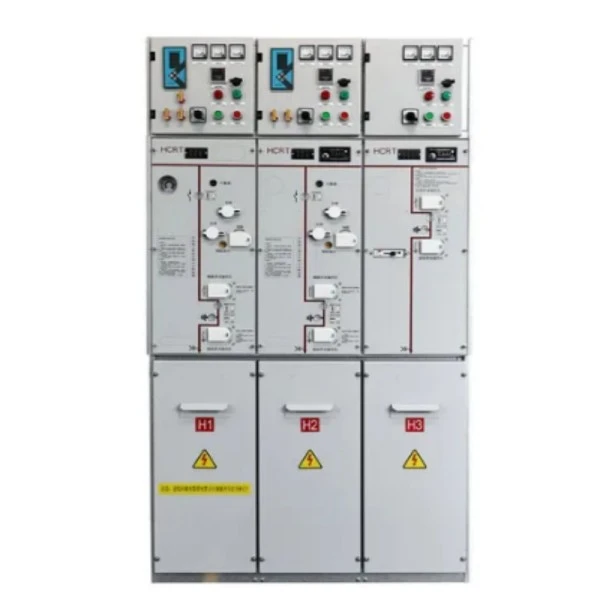

7. フロントパネルのミミックバス: スイッチの位置、接地ステータス、および SF6 圧力を示す LED インジケーターを備えた明確な彫刻された単線図。

8. 補助接点: 6NO + 6NC、定格 DC220V、メインシャフトから直接駆動 (スリップするカムなし)。

製品の用途

35kV 中圧 SF6 密閉型開閉装置の多用途性により、次の用途に適しています。

1. 風力発電所: 各タービンのタワーベースまたは海上プラットフォームの集電リングで使用されます。振動、塩水噴霧、密閉空間に耐えます。

2. 太陽光発電所：結合箱の出力と昇圧変圧器の一次側に設置されます。密閉設計により、砂漠環境での粉塵の侵入を防ぎます。

3. 産業用変電所: 連続生産に長い稼働時間が必要な製鉄所、セメント工場、石油化学施設。 SF6 開閉装置は、大型モーター (3MW ～ 10MW) とアーク炉に電力を供給します。

4. データセンター: バックアップ発電機と UPS システムに信頼性の高い 35kV 受電電源を提供します。コンパクトなサイズなので、IT ラック用の床面積が広くなります。

5. 鉄道牽引変電所: 27.5kV または 35kV システムの電化鉄道用。のSF6開閉装置頻繁なスイッチング (年間最大 5,000 回の操作) を接点の摩耗なしに処理します。

6. 地下変電所: 土地が法外に高価な都市の中心部や商業施設にあります。開閉装置は高さ 2.5 メートルの金庫内に 2 段に積み重ねることができます。

7. ユーティリティ二次配電: 35kV ループから住宅街または小規模工業団地に給電するためのリング メイン ユニット (RMU) として。

当社が準拠する基準

Lugao Power の 35kV 中電圧 SF6 密閉開閉装置は、安全性、信頼性、長寿命を確保するために、国際規格および業界規格に従って設計および製造されています。

制作内容

Lugao Power の 35kV 中圧 SF6 密閉開閉装置の各ユニットは、次のような厳格な製造手順を経ます。

● タンクの製造: レーザーカットされた 316L ステンレス鋼プレートが治具にロボット溶接されます。すべての溶接部は染料浸透剤と X 線でピンホールがないか検査されます。次に、各タンクは 0.3 MPa (2*動作圧力) で 24 時間圧力テストされます。

● 表面処理: 外装はリン酸塩処理され、RAL 7035 エポキシ ポリエステル パウダーでコーティングされています (最小厚さ 80 μm)。耐塩水噴霧: 1,000 時間。

● SF6 ガス処理: すべての内部コンポーネント (ブッシュ、接点、アクチュエーター) の組み立て後、タンクは < 10 Pa まで真空にされます。その後、純度 >99.97% の SF6 ガスが絶対圧 0.12 MPa まで充填されます。露点は -50°C 未満で検証されます。

● 機械的耐久性テスト: 最終組み立て前に、各動作機構をテストベンチで 500 回繰り返します (開閉/アース)。

●高電圧試験：電源周波耐電圧70kV/1min（乾式）、雷インパルス試験110kV/1.2/50μs。

●部分放電測定:1.1×定格電圧(38.5kV)で5pC未満。広帯域PD検出器で測定。

● 漏れ検出: スニファー プローブ (ハロゲン検出器) がすべての溶接シームとブッシング フランジをスキャンします。リーク率は年間 0.1% 未満を保証。

● トレーサビリティ: 各開閉装置は固有の QR コードを受け取ります。 QR コードは、圧力試験曲線、PD レベル、ガス充填日を含む工場試験レポートにリンクします。

SF6 密閉開閉装置 vs 空気絶縁開閉装置 (AIS)

よくある質問 (FAQ)

Q1: 35kV 中圧 SF6 密閉開閉装置はどのくらいの頻度で補充が必要ですか?

A: 通常の状態では、漏れ率は年間 0.1% 未満です。 0.12 MPa の初期充填では、警報しきい値 (0.10 MPa) に低下するまでに 20 年以上かかります。 6 か月ごとに圧力計を確認することをお勧めします。シールに欠陥がない限り、1 年間の保証期間内は通常、詰め替えは必要ありません。

Q2: SF6 ガスは環境に有害ですか?そして、魯皓は代替手段を提供しているのでしょうか？

A: SF6 は高い地球温暖化係数 (GWP = 23,500) を持っています。しかし、Lugao の 35kV 中圧 SF6 密閉開閉装置の消費重量はユニットあたり 2kg 未満であり、当社の密閉タンク設計により排出ガスは実質的に排除されます。グリーン ガスが必要なプロジェクトの場合、断熱定格は若干低下しますが、GWP が 99% 低いオプションの「グリーン ガス」(C5-FK) 充填を提供します。

Q3：これはできますか？開閉装置追加の筐体なしで屋外で使用できますか?

A: はい、35kV 中圧 SF6 密閉開閉装置自体は、密閉タンクについては IP67 定格、低電圧コンパートメントについては IP4X 規格に準拠しています。ただし、屋外に直接設置する場合は、「耐候性フード」オプションを注文することをお勧めします (キュービクル全体に IP54 定格を追加します)。それ以外の場合は、基本的なキオスクまたは変電所の建物内に設置します。

Q4: 1 年保証は SF6 ガスそのものにも適用されますか?

A: はい、保証期間中に漏れが確認された場合 (シャボン玉または検知器テストを使用)、Lugao は交換用ガスシリンダーを提供し、フィッティングを無料で再封します。ただし、漏れの原因が物理的な損傷 (フォークリフトによるタンクへの衝突など) によるものである場合、修理は有償となります。

Q5: この開閉装置にリモート SCADA インターフェイスを後付けできますか?

A: すべてのユニットには、RTU または PLC にすぐに接続できる標準の 6NO+6NC 補助接点が付属しています。高度なモニタリングのために、Modbus RTU (RS485) または IEC 61850 (イーサネット) 出力を備えたオプションのプラグイン モジュールを提供し、リアルタイムの SF6 圧力、スイッチ位置、操作カウンター データを提供します。

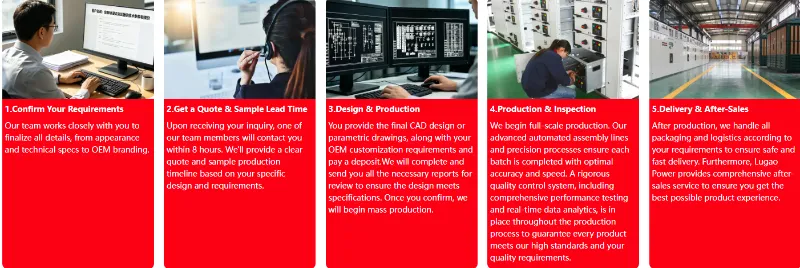

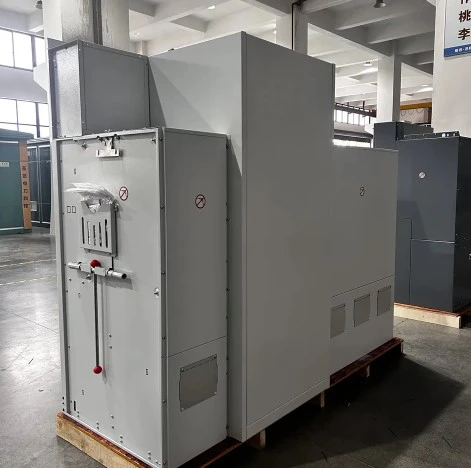

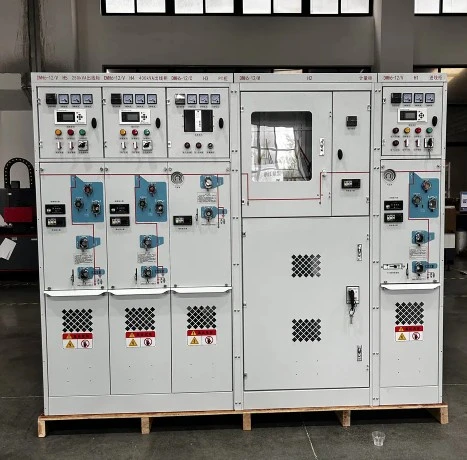

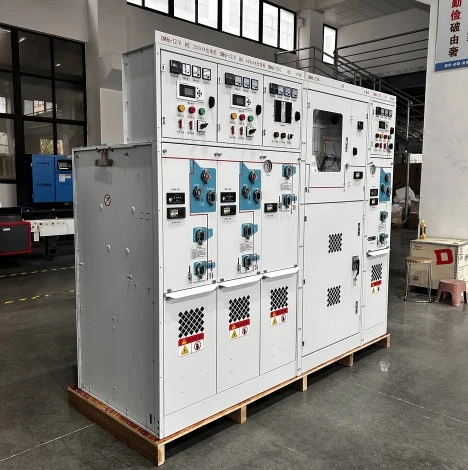

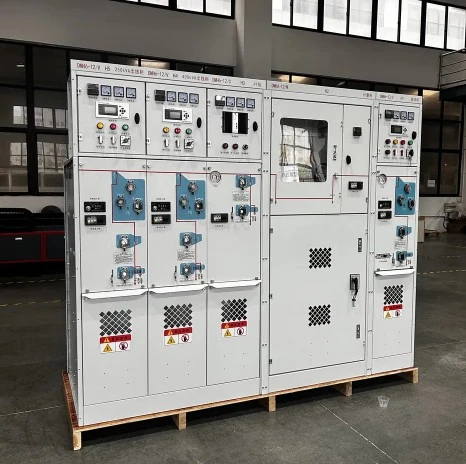

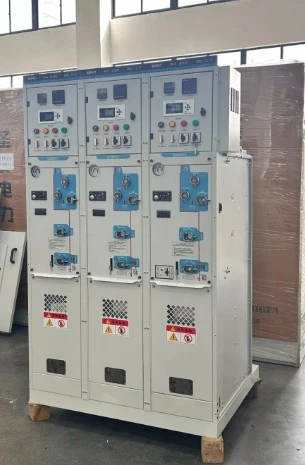

合理化された生産および納品プロセス
