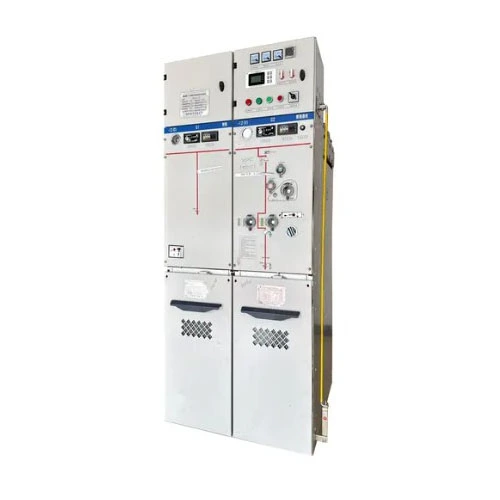

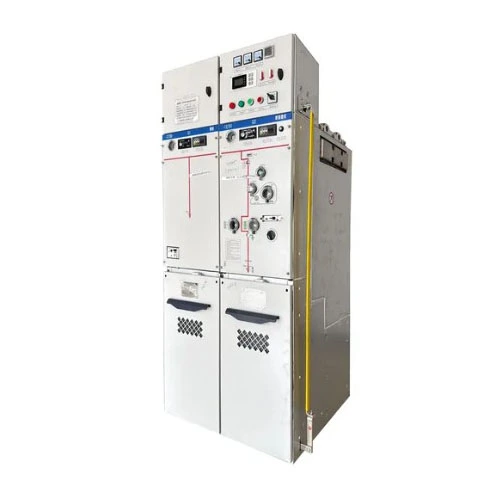

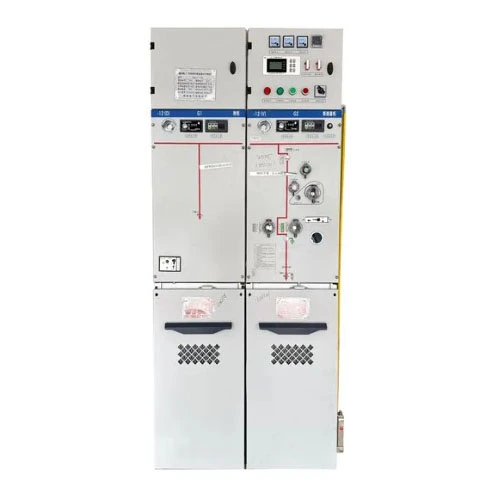

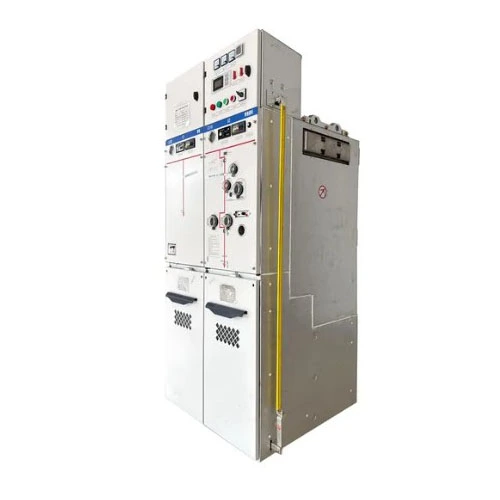

SF6ガス絶縁小型RMU金属密閉開閉装置

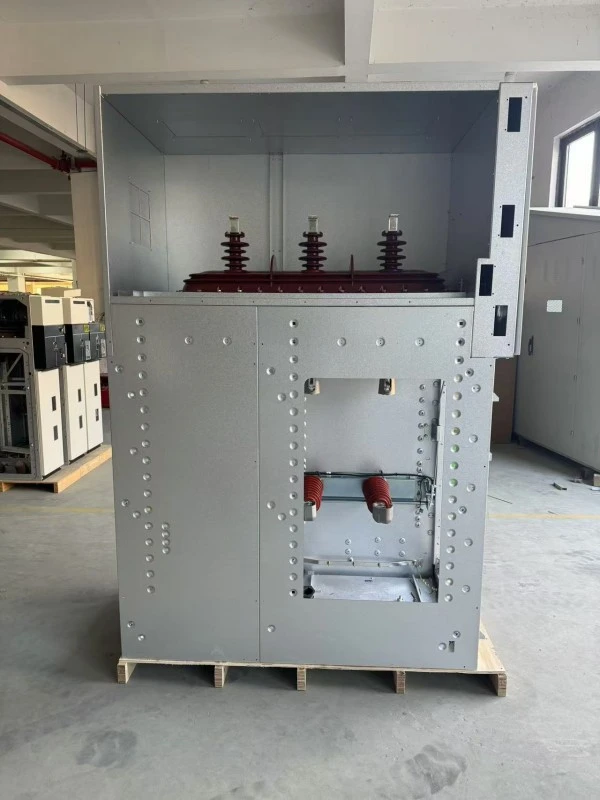

SF6 ガス絶縁コンパクト RMU 金属密閉開閉装置は、絶縁媒体として SF6 ガスが充填されたステンレス鋼ガスタンク内に高電圧開閉装置、バスバー、接地スイッチ、その他のコアコンポーネントを完全に密閉した完全な配電ユニットです。

この製品は主に 12kV/24kV 電力システムで使用されます。リング本体（RMU）アプリケーションまたは端末の配電。

何ができるのでしょうか？

簡単に言うと、配電、スイッチング、保護、制御が可能になります。具体的な機能には次のようなものがあります。

1. 負荷電流の開閉 - 通常のラインスイッチング。

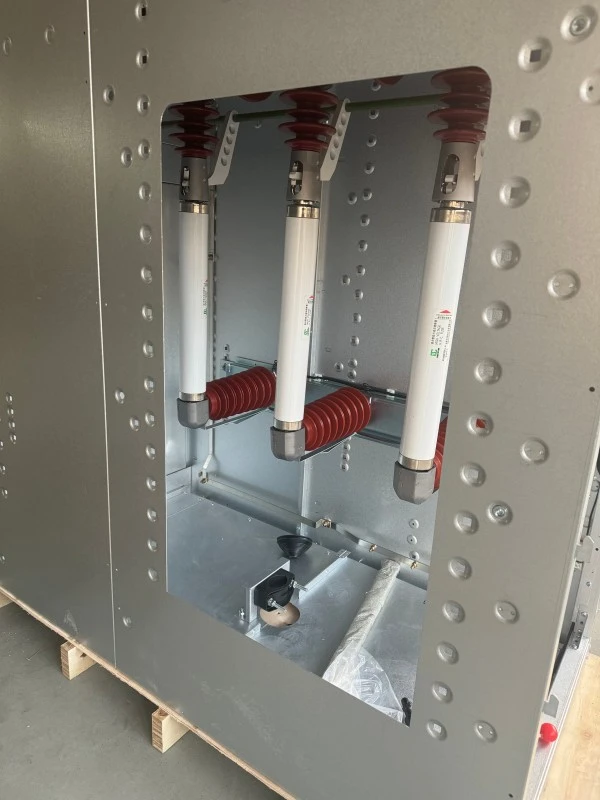

2. 短絡電流の生成と遮断 - ヒューズまたは回路ブレーカーと組み合わせて、障害時に回路を迅速に遮断し、変圧器と送電線を保護します。

3. 絶縁と接地 - 保守要員の安全を確保するために、目に見える切断点と接地機能を提供します。

4. ケーブル接続と保護 - 入力/出力ユニットとして機能し、ケーブルラインに過電流と短絡保護を提供します。

完全に密閉された構造のため、この製品は過酷な環境 (高地、湿気、塩水噴霧、激しい粉塵など) や土地に制約のある場所 (商業センター、集合住宅、風力発電所など) に特に適しています。従来の空気絶縁リングメインユニットの理想的な代替品です。

製品パラメータ（仕様）

以下は、SF6 ガス絶縁小型 RMU 金属密閉開閉装置の標準技術パラメータです。鹿高電力株式会社:

製品の特長と用途（Q&A形式）

Q1: このSF6ガス絶縁小型RMU金属密閉開閉器の最大の特長は何ですか?

A: 最大の特徴は、極めてコンパクトで完全絶縁設計であることです。従来の空気絶縁 RMU と比較して、当社の製品は優れた電気的性能を維持しながら体積を約 70% 削減します。すべての高電圧充電部はステンレス製ガスタンク内に完全に密閉されており、外部の結露、汚染、小動物の影響を受けず、実に 30 年間のメンテナンスフリー動作を実現します。また、SF6絶縁リング本体はモジュラー設計となっており、受発信ユニット、計量ユニット、PTユニットなどをユーザーの要望に応じて柔軟に組み合わせることができます。

Q2: 過酷な環境における信頼性はどの程度ですか?

A: 非常に信頼性が高いです。ガスタンクはレーザー溶接とヘリウム漏れ検出を使用して製造されており、年間漏れ率は 0.1% 未満であり、長期にわたる SF6 ガス圧力の安定性を保証します。 -40°C の極寒や +55°C の高温、または最大 3000 メートルの高度でも、当社の製品は定格断熱レベルを維持します。多くのお客様がこのコンパクトな RMU 開閉装置を沿岸の風力発電所や鉱山に設置しており、絶縁フラッシュオーバー事故もなく長年にわたって稼働しています。

Q3: 製品の安全設計はどのようなものですか?

A: 安全は私たちの最優先事項です。この製品は、「5 つの防止」インターロック システム (サーキット ブレーカーの誤操作の防止、負荷時のアイソレータの切り替えの防止、充電中の接地スイッチの閉鎖の防止、接地が閉じられた状態での通電の防止、充電区画への侵入の防止) を備えています。さらに、ガスタンクには IAC AFLR 20kA/1s の内部アーク故障定格があり、圧力逃がしチャネルがアーク エネルギーをエンクロージャの外側の安全エリアに誘導します。操作パネルの観察窓により、絶縁ギャップの状態が明確に確認できます。

Q4: 具体的にはどのようなアプリケーション シナリオに適していますか?

A: 当社の製品は、次のシナリオで広く使用されています。

● 都市部の集合住宅、商業ビル -- 変電所の主受電ユニットおよび配電ユニットとして、床面積を節約します。

● 風力発電所、太陽光発電所 -- コンパクトな変電所内の RMU ユニットとして、温度変化に耐えます。

● 工業団地、工場 -- 中小型の変圧器を保護し、従来のドロップアウト ヒューズの代わりに使用します。

●地下鉄、トンネル、空港…低故障率が要求される高信頼性の電源ノード。

● データセンター --- 供給継続に対する非常に高い要件を持つ A レベルの負荷。自動化による自動スタンバイ電力転送が可能です。

● 鉱山、港湾 -- 粉塵が多く湿気の多い環境では、完全に密閉された構造が明らかに有利です。

SF6 ガス絶縁コンパクト RMU 金属密閉開閉装置が 1 台必要な場合でも、数百台必要な場合でも、当社は標準化またはカスタマイズされたソリューションを提供できます。

生産内容（他社との優位性）

詳細な比較: Lugao Power と通常のブランド

当社の主要な差別化利点:

1. 真の「メンテナンスフリー」: 通常のブランドはメンテナンスフリーを謳っていますが、年間ガス漏れ率が 1% を超えており、3 ～ 5 年ごとに再充填が必要です。鹿皓パワーダブルシールリング + メタルハードシール構造を採用し、年間漏れ率 ≤0.1% で設計寿命内での補充は不要です。

2. 極限環境適応性：-45℃の低温型試験と+60℃の高温型試験、および720時間の塩水噴霧試験（通常=96時間）をクリアしており、沿岸地域や高山地域に適しています。

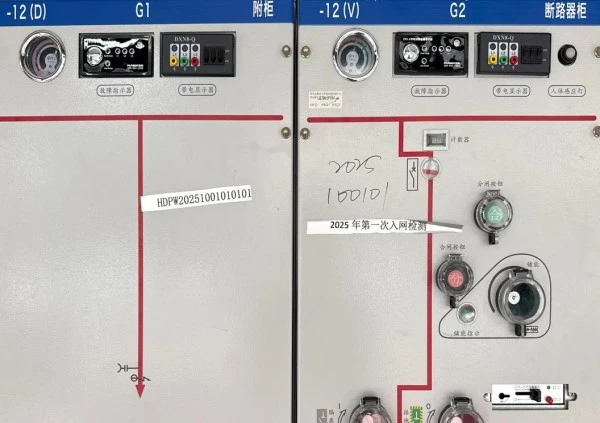

3. 使いやすい操作性：スイッチの位置、接地状態、開閉状態をパネル上で色分けし、操作ハンドルによるフォースフィードバックにより誤操作を防止します。

4. より高い短絡耐量: 標準では 20kA/3 秒が必要です。当社は 25kA/3 秒のマージンと 63kA のピーク耐力を考慮して設計しています。これは業界平均を 15% 上回っています。

よくある質問 (FAQ)

Q1: この SF6 ガス絶縁小型 RMU 金属密閉開閉装置の SF6 ガスは環境に優しいですか?今後段階的に廃止されるのでしょうか？

A: 現在、SF6 が依然として最良の断熱ガスですが、当社はすでに環境に優しいバージョン (C4 またはドライエア) を開発しています。購入したユニットのガソリンタンクは非常に密閉されており、30 年間の稼働期間にわたって漏れが最小限に抑えられています。将来的に環境に優しい改修が必要な場合には、完全なガソリンタンク交換サービスを提供できます。

Q2: 運転中にガス圧力が低下した場合はどうすればよいですか?

A：当社製品にはガス濃度計（低圧警報接点付）が標準装備されております。圧力が 0.25 bar (相対) まで低下すると、アラーム信号が制御システムに送信されます。その時点で停電をリクエストする必要があり、当社のアフターセールスチームが漏れの確認とSF6の補充のために訪問します。通常の状況では、漏れによる補充はほとんど必要ありません。

Q3: この製品は既存の配電自動化システムに適用できますか?

A: もちろんです。この SF6 ガス絶縁コンパクト RMU 内の当社の SF6 ガスは、DTU インターフェースと電気操作機構用のスペースとともに確保されています。電気モジュールと制御ケーブルを追加することで、IEC 60870-5-101/104 または Modbus 通信プロトコルに接続して、リモート開閉、電流/電圧読み取り、障害インジケータのアップロードを実現できます。

ルガオパワーを選ぶ理由?

2016年設立：鹿皓パワー は、自社工場と統合された研究開発、生産、販売機能を備えた中高圧送配電機器の専門メーカーです。

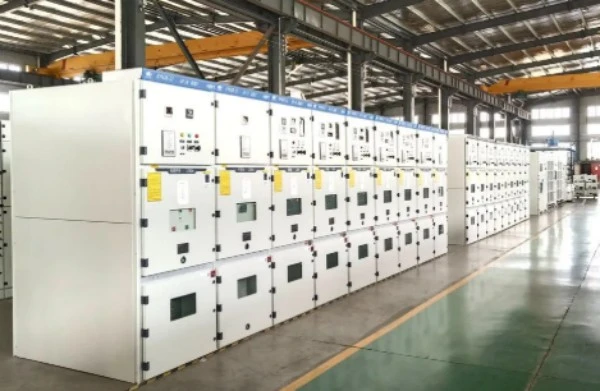

3,000㎡以上の製造施設：当社の生産施設は、変圧器、RMU、開閉装置、その他の配電機器の製造、組み立て、検査、テストをサポートしています。

30か国以上がサービスを提供：鹿皓パワー の製品は 30 か国以上に輸出されており、送電網、産業、インフラ、再生可能エネルギー、その他の国際プロジェクトに貢献しています。

ISO9001 & SGS認証：当社の品質管理と生産プロセスは、ISO 9001 および SGS 認証によってサポートされています。 CE、CCC認証を取得した該当製品もございます。

60名以上の技術スタッフ：当社の技術チームは、さまざまな配電要件に対応する製品設計、プロジェクト構成、カスタマイズされたソリューション、および技術文書をサポートします。

工場直送プロジェクトサポート：製品の選択と技術設計から製造、テスト、納品、アフターサポートに至るまで、Lugao Power はグローバルな配電プロジェクトに統合的なサポートを提供します。
